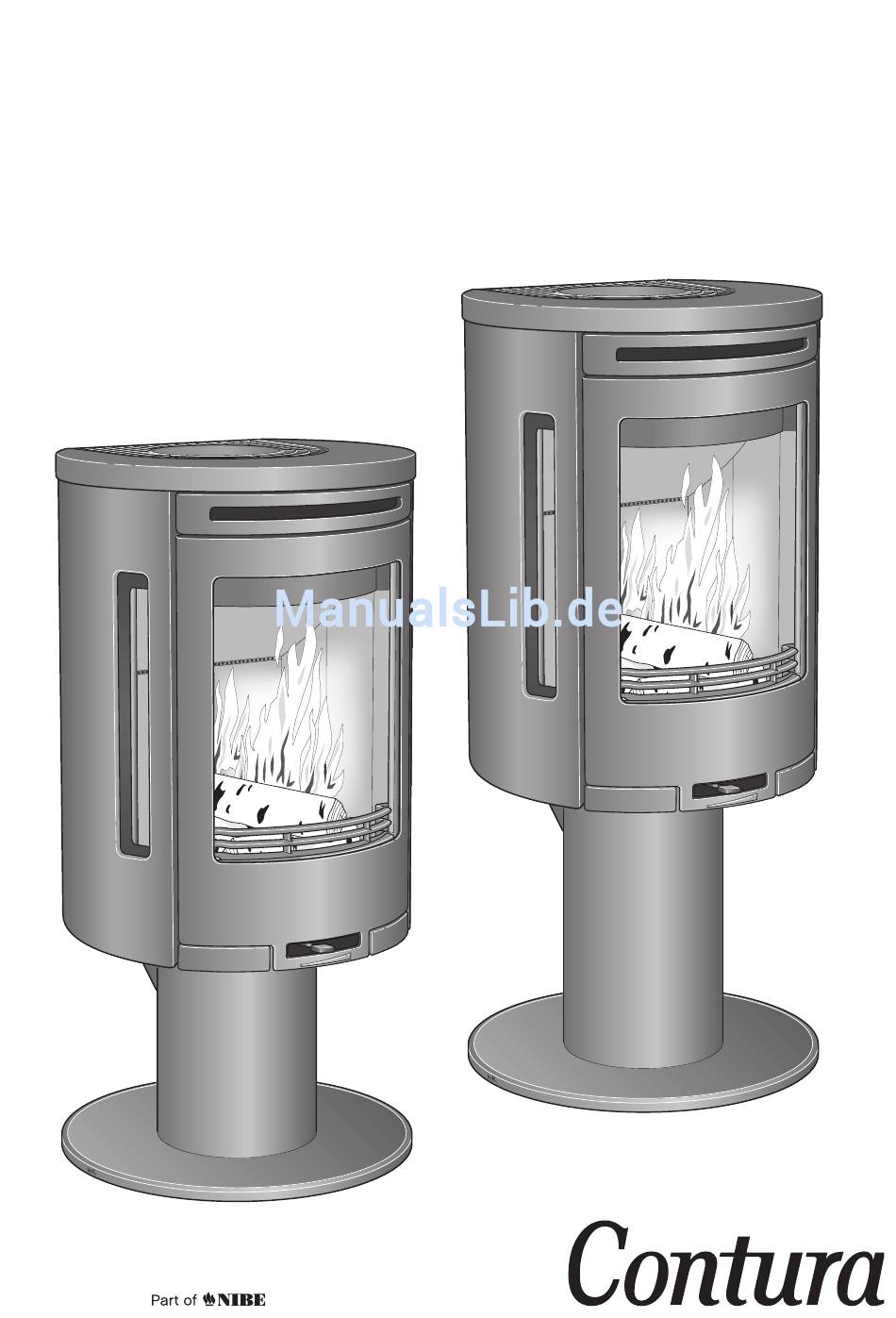

- Seite 1 Installations- anleitung C 580 C 585 www.contura.eu...
-
Seite 2: Ec-Konformitätserklärung
Anforderungen an die Produktionskontrolle. Beim Anschluss an die Kaminofenrückseite und beim Anschluss an die Oberseite muss der Schornstein für mindestens 350°C ausgelegt sein. Contura 580/585 ist ein Kaminofen mit dem skandinavischen Umweltsiegel "Nordischer Schwan" (“Svanen”). Als erster Kaminofenhersteller Schwedens setzt NIBE auf die Umweltzertifizierung seiner Kaminöfen mit dem Umweltlabel “Svanen”. - Seite 3 INHALT Willkommen bei Contura! Willkommen in der Contura-Familie! Wir hoffen, dass Sie an Ihrem neuen Kaminofen viel Freude haben werden. Als stolzer Besitzer eines Contura-Modells haben Sie sich für einen Kaminofen mit zeitlosem Design und langer Lebensdauer entschieden. Contura zeichnet sich durch eine Verbrennung aus, die gleichermaßen umweltfreundlich ist und eine...
-
Seite 4: Technische Daten
FAKTEN Wichtige Hinweise! Technische Daten Montage durch Tragender Untergrund Leistung 3-7 kW Nennleistung 5 kW Fachpersonal Stellen Sie sicher, dass der Holzfußboden Wirkungsgrad bis zu 79% eine ausreichende Tragfähigkeit für Diese Anleitung beschreibt die Montage Kaminofen und Schornstein aufweist. und Installation von Kaminöfen. Um eine Modell Kaminofen und Schornstein können maximale Funktionalität und Sicherheit des... -
Seite 5: Demontage
DEMONTAGE So demontieren Sie die Brennraumauskleidung (Vermiculit) Behandeln Sie das Vermiculit vorsichtig. Heben Sie die Rauchumlenkplatte mit einer Hand an, während die Seitenteile abgenommen werden. Die erneute Montage erfolgt in umgekehrter Reihenfolge. -
Seite 6: Schornsteinanschluss
SCHORNSTEIN Schornsteinanschluss • Der Kaminofen erfüllt die Anforderungen für den Anschluss an • Ein Rauchkanal mit scharfen Biegungen und horizontalem einen Schornstein, der für eine Rauchgastemperatur von 350°C Verlauf verringert den Schornsteinzug. Die maximale horizontale ausgelegt ist. Rauchkanallänge beträgt 1 m, wenn die vertikale Rauchkanallänge bei mindestens 5 m liegt. -
Seite 7: Zufuhr Von Verbrennungsluft
Das Anschlussstück besitzt einen Außendurchmesser von 67 mm. Bei einer Rohrverlegung mit einer Rohrlänge über 1 m ist der Rohrdurchmesser auf 100 mm zu erhöhen und ein entsprechend C 580/585 größeres Wandventil einzusetzen. Hinten am Säulenfuß befindet sich eine abnehmbare Abdeckung, die bei der In warmen Bereichen ist der Kanal gegen Kondensation zu isolieren. - Seite 8 INSTALLATIONSABSTÄNDE Installationsabstände C 580 BEI DER INSTALLATION EINES DREHTELLERS Der Mindestabstand zwischen Kaminofenöffnung und einem Brennbare Decke (SONDERZUBEHÖR) gelten die unten aufgeführ- ten Installationsabstände nicht. brennbaren Gebäudeteil oder Siehe separate Installationsanleitung für den Einrichtungsgegenständen beträgt 1 m. Drehteller. Bei einem Anschluss des Stahl-...
- Seite 9 INSTALLATIONSABSTÄNDE Installationsabstände C 585 Brennbare Decke BEI DER INSTALLATION EINES DREHTELLERS Der Mindestabstand zwischen Kaminofenöffnung und einem (SONDERZUBEHÖR) gelten die unten aufgeführ- ten Installationsabstände nicht. brennbaren Gebäudeteil oder Siehe separate Installationsanleitung für den Einrichtungsgegenständen beträgt 1 m. Drehteller. Bei einem Anschluss des Stahl- schornsteins an der Oberseite verweisen wir auf die Montagean- leitung des entsprechenden Fab-...
- Seite 10 MONTAGE Montage von C 580/585 Ziehen Sie die Schrauben erst an, nachdem der Kaminofen erneut aufgestellt wurde. Um die Montage der Seitenverkleidungen zu vereinfachen, sollten die Schrauben für das Rückenblech erst nach dem Anbringen der Seitenverkleidungen angezogen werden. Montage der Typenschilder...
- Seite 11 MONTAGE Reinigen Sie vor der Montage der Seitenverkleidung gründlich die Seitenscheiben.
- Seite 12 Kaminofen das erste Mal verwenden. NIBE AB · Box 134 · 285 23 Markaryd · Schweden www.contura.eu Contura behält sich das Recht vor, jederzeit Farben, Material, Abmessungen und Modelle ohne vorherige Ankündigung zu ändern. Aktuelle Informationen erhalten Sie von Ihrem 811108 IAV SE-EX C580/C585 -3 Händler.
