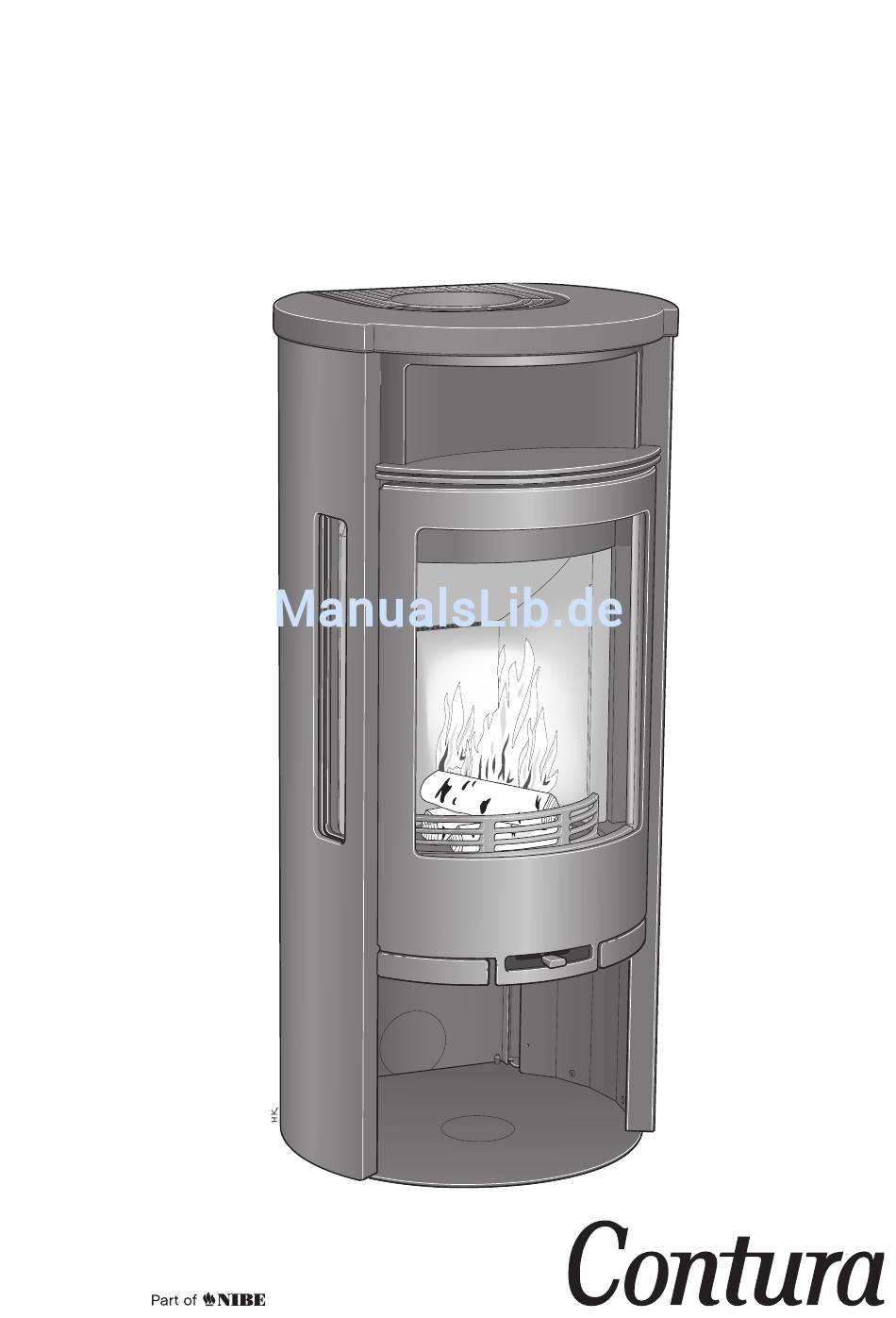

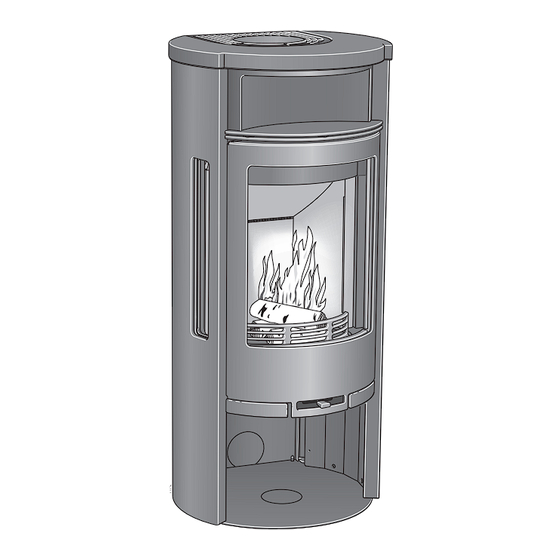

- Seite 1 Installations- anleitung C 655A www.contura.eu...
-
Seite 2: Ec-Konformitätserklärung
Anforderungen an die Produktionskontrolle. Beim Anschluss an die Kaminofenrückseite und beim Anschluss an die Oberseite muss der Schornstein für mindestens 350° C ausgelegt sein. Contura 655A sind Kaminöfen mit dem skandinavischen Umweltsiegel "Nordischer Schwan" ("Svanen"). Als erster Kaminofenhersteller Schwedens setzt NIBE auf die Umweltzertifizierung seiner Kaminöfen mit dem Umweltlabel "Svanen". -
Seite 3: Inhaltsverzeichnis
INHALT Willkommen bei Contura! Willkommen in der Contura-Familie! Wir hoffen, dass Sie an Ihrem neuen Kaminofen viel Freude haben werden. Als stolzer Besitzer eines Contura-Modells haben Sie sich für einen Kaminofen mit zeitlosem Design und langer Lebensdauer entschieden. Contura zeichnet sich durch eine Verbrennung aus, die gleichermaßen umweltfreundlich ist und eine effektive... -
Seite 4: Wichtige Hinweise
FAKTEN Wichtige Hinweise! Technische Daten Montage durch Tragender Untergrund Leistung 3-9 kW Nennleistung 6 kW Fachpersonal Stellen Sie sicher, dass der Holzfußboden Wirkungsgrad bis zu 80% eine ausreichende Tragfähigkeit für Diese Anleitung beschreibt die Montage Kaminofen und Schornstein aufweist. und Installation von Kaminöfen. Um eine Modell 655A Kaminofen und Schornstein können... -
Seite 5: Demontage
DEMONTAGE So demontieren Sie die Brennraumauskleidung (Vermiculit) Behandeln Sie das Vermiculit vorsichtig. Heben Sie die Rauchumlenkplatte mit einer Hand an, während die Seitenteile entnommen werden. Drehen Sie den Gussboden bei Bedarf leicht. Die erneute Montage erfolgt in umgekehrter Reihenfolge. Wenn der Freiraum als Holzfach verwendet wird, muss das Strahlungsblech unter dem Einsatz montiert sein. -
Seite 6: Schornsteinanschluss
SCHORNSTEIN Schornsteinanschluss • Ein Rauchkanal mit scharfen Biegungen und horizontalem • Der Kaminofen erfüllt die Anforderungen für den Anschluss an einen Schornstein, der für eine Rauchgastemperatur von 350°C Verlauf verringert den Schornsteinzug. Die maximale horizontale ausgelegt ist. Rauchkanallänge beträgt 1 m, wenn die vertikale Rauchkanallänge bei mindestens 5 m liegt. -
Seite 7: Zufuhr Von Verbrennungsluft
ZULUFT/ZUBEHÖR Zufuhr von Verbrennungsluft Bei der Installation eines Kaminofens in einem Raum steigen die Anforderungen an die Luftzufuhr. Die Luftzufuhr kann indirekt über ein Ventil in der Außenwand oder über einen Kanal von außen erfolgen, der mit dem Anschlussstück an der Kaminofenunterseite verbunden wird. -
Seite 8: Installationsabstände
INSTALLATIONSABSTÄNDE Installationsabstände C 655A Der Mindestabstand zwischen BEI DER INSTALLATION EINES DREHTELLERS Kaminofenöffnung und einem (SONDERZUBEHÖR) gelten die unten aufgeführ- brennbaren Gebäudeteil oder ten Installationsabstände nicht. Brennbare Decke Einrichtungsgegenständen Siehe separate Installationsanleitung für den beträgt 1 m. Drehteller. Bei einem Anschluss des Stahl-... -
Seite 9: Montage Von C 655A
MONTAGE Montage von C 655A... - Seite 10 MONTAGE Lösen Sie vor der Seitenteilmontage die Schutzabdeckung aus Kunststoff entlang den hinteren gebogenen Kanten. Entfernen Sie nach der Montage am Einsatz die Schutzabdeckung aus Kunststoff. Es ist wichtig, die gesamte Schutzabdeckung aus Kunststoff abzunehmen. Achten Sie auf saubere Hände, um Flecken auf den Aluminiumseiten zu verhindern.
- Seite 11 MONTAGE Verwenden Sie eine Torxschraube mit Scheiben, um die Seitenverkleidung zu befestigen. Justieren Sie die Seitenverkleidung so, dass sie sich mit der Vorderseite zum Einsatz und mit der Rückseite zum Rückenblech befindet. Montieren Sie Blechaufsatz oder Backofen gemäß den Angaben im Abschnitt für das jeweilige Zubehör auf Seite 28 bis 30.
-
Seite 12: Montage Des Backofens (Zubehör)
MONTAGE Montage des Backofens (Zubehör) Positionieren Sie die Backfachklappe auf dem Zapfen. Haken sie das obere Scharnier fest und ziehen Sie eine der Schrauben leicht an. Schließen Sie die Backfachklappe und stellen Sie diese waagerecht ein. Öffnen Sie sie im Anschluss daran vorsichtig und ziehen Sie beide Schrauben fest an. -
Seite 13: Montage Der Warmhaltenische Aus Blech (Zubehör)
MONTAGE Montage der Warmhaltenische aus Blech (Zubehör) Tauschen Sie die vormontierte Stellschraube im Wärmefach gegen die beiliegende längere Stellschraube aus. Platzieren Sie die Warmhaltenische im Warmhaltefach. Verwenden Sie für eine waagerechte Montage an der Rückseite Stellschrauben. An der Warmhaltefachseite befindet sich ein kleiner Spalt. Dieser wird verwendet, um das hintere Abdeckblech zu montieren. -
Seite 14: Sockelmontage (Zubehör)
MONTAGE Sockelmontage (Zubehör) 3-4 mm... -
Seite 15: Montage Des Auszugsfachs (Zubehör)
MONTAGE Montage des Auszugsfachs (Zubehör) Bei der Schubladenmontage muss stets die Sollbruchstelle am Rückenblech entfernt werden, damit die Konvektionsluft zugeführt wird. Lösen Sie die hintere Inbusschraube drei Umdrehungen. Legen Sie die Auszugseinheit auf das Fußblech. Halten Sie die Auszugseinheit über die hinteren Montieren Sie das Auszugsfach mit vier Inbusschrauben. - Seite 16 NIBE AB · Box 134 · 285 23 Markaryd · Schweden www.contura.eu Contura behält sich das Recht vor, jederzeit Farben, Material, Abmessungen und Modelle ohne vorherige Ankündigung zu ändern. Aktuelle Informationen erhalten Sie von Ihrem 811161 IAV SE-EX C655A - 2 Händler.
