Meltem M-WRG-S Montageanleitung
Wohnraumlüftungssystem
Vorschau ausblenden
Andere Handbücher für M-WRG-S:
- Montageanleitung (32 Seiten) ,
- Betriebsanleitung (27 Seiten) ,
- Bedienungsanleitung (44 Seiten)
Verwandte Anleitungen für Meltem M-WRG-S
Inhaltszusammenfassung für Meltem M-WRG-S

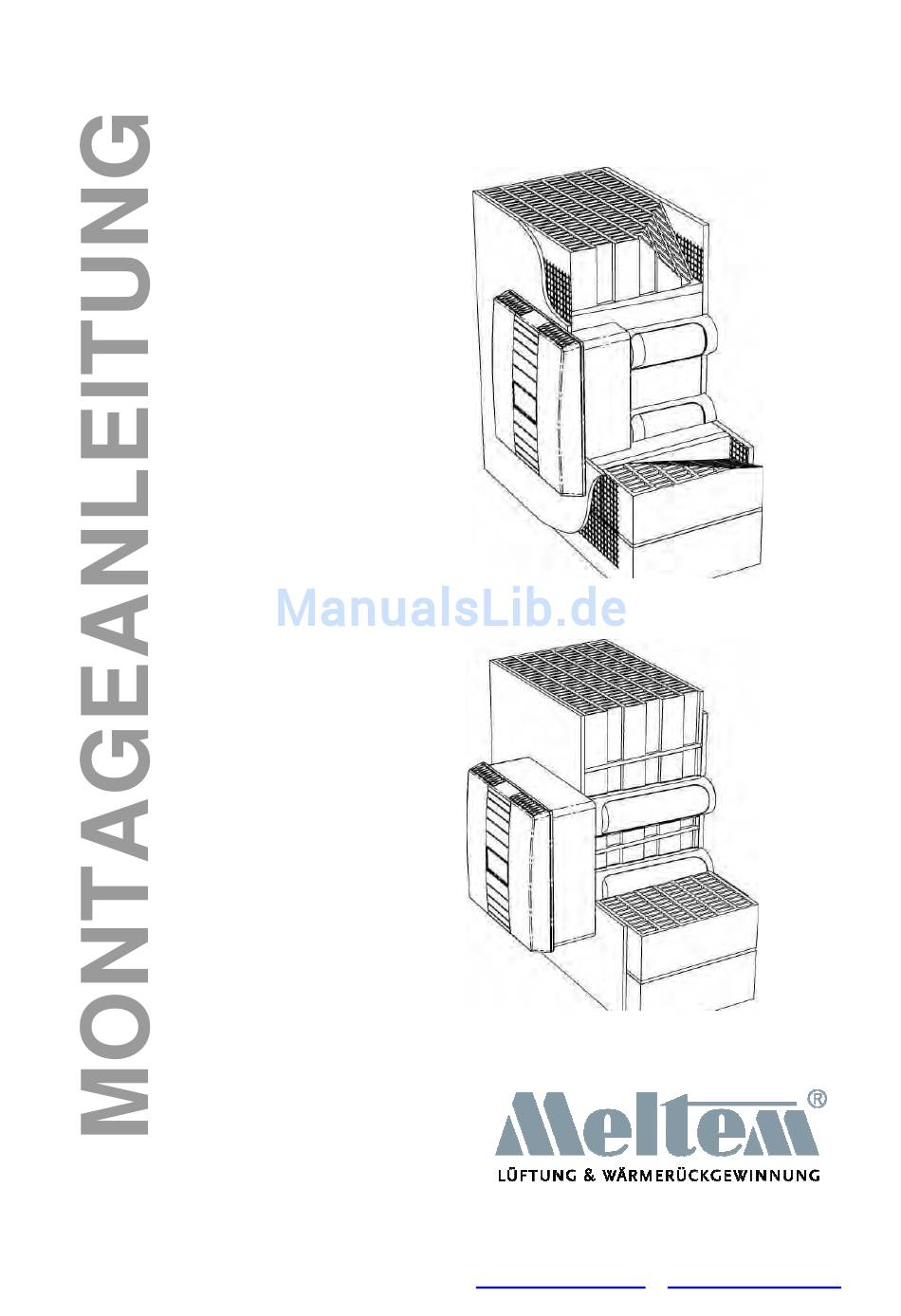

- Seite 1 M - WRG - S / K Luft zum Wohlfühlen! Unterputzmontage Aufputzmontage Wärmerückgewinnung GmbH & Co. KG 2010/19 Am Hartholz , D - 82239 Alling b. München Tel.: 08141 / 404179 - 0, Fax: 08141 / 404179 - 9 www.meltem.com info@meltem.com...
-
Seite 2: Benutzermerkblatt Wohnungslüftung Mit Wärmerückgewinnung
Benutzermerkblatt Wohnungslüftung mit Wärmerückgewinnung M-WRG Sehr geehrte Damen und Herren, mit dem dezentralen Wohnraumlüftungssystem M-WRG befindet sich ein hochwertiges Produkt der Fa. Meltem in der von Ihnen erworbenen bzw. bezogenen Wohnung. Dieses Gerät dient Ihrem Wohlbefinden und Ihrer Gesundheit. Das Lüften über Fenster, insbesondere in der Heizperiode, gehört für Sie der Vergangenheit an. Frische und gefilterte Luft wird vollautomatisch, mit Wärmerückgewinnung vorgewärmt, den Wohnräumen zugeführt. -
Seite 3: Inhaltsverzeichnis
2.2 Montage nur mit geeigneten Befestigungselementen!.......4 2.3 Sicherheit beim Einbau! ..............4 2.4 Dampfsperre bei mehrschaligem Aufbau! .........4 2.5 Garantie! ...................4 3. Systembestandteile................5 3.1 M-WRG-S ..................5 3.2 M-WRG-K ..................5 4. Vorbereitung zur Montage..............6 4.1 Geräteabmessungen.................6 4.2 Standortauswahl für die Aufputzmontage ........7 4.2.1 Einsatz der Bohrschablone ............7... -
Seite 4: Sie Haben Eine Gute Wahl Getroffen
Mit dem dezentralen Wohnraumlüftungssystem M - WRG - S / K (Standard, Komfort) haben Sie ein hochwertiges Produkt erworben. Das kompakte Know - how aus über 20 Jahren Wohnungslüftung ist in das Produkt der Fa. Meltem Wärmerückgewinnung eingebracht worden. Das Lüften über Fenster, besonders in der Heizperiode, gehört der Vergangenheit an. Frische Luft wird ab sofort vollautomatisch mit Wärmerückgewinnung zugeführt. -
Seite 5: Systembestandteile
M - WRG – S/K Montageanleitung 3. Systembestandteile 3.1 M-WRG-S Wohnraumlüftungsgerät mit Wärmerück- gewinnung in Standardausführung. 1 Wohnraumlüftungsgerät für Elektrofest- anschluss 2 Wanddurchgangsrohre 2 Fassadenabdeckungen (nicht im Lieferumfang, sind gesondert zu bestellen) 1 Bohrschablone 4 Beilagscheiben 4 Schrauben für Aufputzbefestigung Ø5x120... -
Seite 6: Vorbereitung Zur Montage
M-WRG-S / K Montageanleitung 4. Vorbereitung zur Montage Das M-WRG-S/K ist vorzugsweise in Wohngebäuden, Praxen, Büros usw. mit luftdichter Gebäudehülle (u.a. Niedrigenergiehäuser, sanierter Altwohnbau) im Innenraum an einer Außenwand anzubringen. Es kann sowohl Aufputz als auch Unterputz montiert werden. Bei einer Montage in Feuchträumen darf der Lüfter im Schutzbereich III bzw. mit Schutzkappe am Netzschalter (gesonderte Ausführung) im Schutzbereich II nach... -
Seite 7: Standortauswahl Für Die Aufputzmontage
M - WRG – S/K Montageanleitung 4.2 Standortauswahl für die Aufputzmontage Wichtige Hinweise für die Standortauswahl: Das Gerät muss im Innenraum an einer Außenwand montiert werden. Der beste Effekt für Luftaustausch und Wärmerückgewinnung wird erreicht, wenn sich die Geräteoberkante ca. 300 mm unterhalb der Decke befindet (Mindestabstand zur Decke von 150 mm sollte nicht unterschritten werden). -
Seite 8: Kabelkanal Fräsen
Leitungsverlaufes muss vor Ort bestimmt werden. Anschlusskanal für Elektrofestanschluss fräsen. Für die Gerätetypen M-WRG-S/Z-24, M-WRG-S 485 und M-WRG-S 485 TF wird zusätzlich eine Steuerleitung benötigt. Steuerleitungskanal anreißen und fräsen. 4.2.3 Bohrungen anbringen Mit einem Kernlochbohrgerät 2 Kernloch- bohrungen nach Anriss bohren, Bohr- Ø... -
Seite 9: Kabel Einlegen
Wechselstrom, NYM 3x1,5 mm² bzw. NYM 2x1,5 mm², verlegen. Kabelüberstand ca. 250mm. Beim Einsatz der Gerätetypen M-WRG- S/Z-24, M-WRG-S 485 und M-WRG-S 485 TF ist zusätzlich eine Steuerleitung zu verlegen. Kabelüberstand ca. 250 mm. 4.2.6 Beiputzen Achtung! Vor dem Beiputzen Wand- durchgangsrohre im Innen- und Außenbereich mit Papier oder ähnlichem... -
Seite 10: Gerätemontage Ap / Up
M-WRG-S / K Montageanleitung Bitte beachten Sie bei der Unterputzmontage die Montageanleitung Mauerkasten: M-WRG-M/MB (Massivbauweise) bzw. M-WRG-M (für Ständerkonstruktionen) 5. Gerätemontage AP / UP 5.1 UP Gerätemontage Schutzkappe entfernen Putzschutzdeckel vorsichtig entfernen, evtl. mit Messer an der Außenkontur einritzen. Beide Blindrohrabschnitte im Außenwandbereich vorsichtig entfernen. -
Seite 11: Deckel Abnehmen
M - WRG – S/K Montageanleitung Die folgenden Arbeitsgänge sind für die AP und UP - Montage identisch! 5.3 Deckel abnehmen Drücken Sie mit beiden Daumen auf beide Schnapphaken an der Unterseite des Gerätes. Der Deckel muss sich aus seiner Befestigung lösen. Fassen Sie gleichzeitig mit den Zeigefingern in die Trennkante zwischen Deckel und Gehäuse und heben den... -
Seite 12: Zulufthaube Entfernen
M-WRG-S / K Montageanleitung 5.6 Zulufthaube entfernen Mit Kreuzschlitzschraubendreher Schraube an der Zulufthaube entfernen. Zulufthaube an den gekrümmten Wandungen anfassen und am Druckpunkt drücken. Damit entriegeln Sie die Schnappverbindung und können die Zulufthaube abheben. 5.7 Gehäuse montieren Anschlusskabel von hinten in das Gehäuse einfädeln und Gehäuse mit... -
Seite 13: Anschlussraum Verschließen
M - WRG – S/K Montageanleitung 5.9 Anschlussraum verschließen Zulufthaube in Kulissenführung einschieben. Schnapphaken muss hörbar einrasten. Kreuzschlitzschraube 3,5 x 35 mm eindrehen. Achtung! Ein Betrieb ohne Zulufthaube ist nicht zulässig! Die Zulufthaube ist gleichzeitig Berührungsschutz vor Stromschlag und drehenden Teilen! 5.10 Deckel aufsetzen Deckel mit beiden Händen fassen und in gezeigte Position bringen. -
Seite 14: Blendrahmen Montieren
M-WRG-S / K Montageanleitung 5.12 Blendrahmen montieren Als Option ist der Blendrahmen M-WRG-BR Artikel-Nr.: 5364 erhältlich. Dieser ist zur Überdeckung von unschönen Spalten oder Fugen, zwischen Gerät und Wand, bei der Unterputzmontage geeignet. Der Blendrahmen wird nachträglich auf das fertig montierte Gerät aufgesteckt. -
Seite 15: Raum Für Ihre Notizen
M - WRG – S/K Montageanleitung 7. Raum für Ihre Notizen __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ Luft zum Wohlfühlen! - Seite 16 M-WRG-S / K Montageanleitung Wärmerückgewinnung GmbH & Co. KG D - 82239 Alling Am Hartholz 4 • M-WRG-S/K Z-51.3-138 Wärmerückgewinnung GmbH & Co.KG. Am Hartholz 4, D - 82239 Alling b. München Tel.: 08141 / 404179 - 0, Fax: 08141 / 404179 - 9 www.meltem.com...
