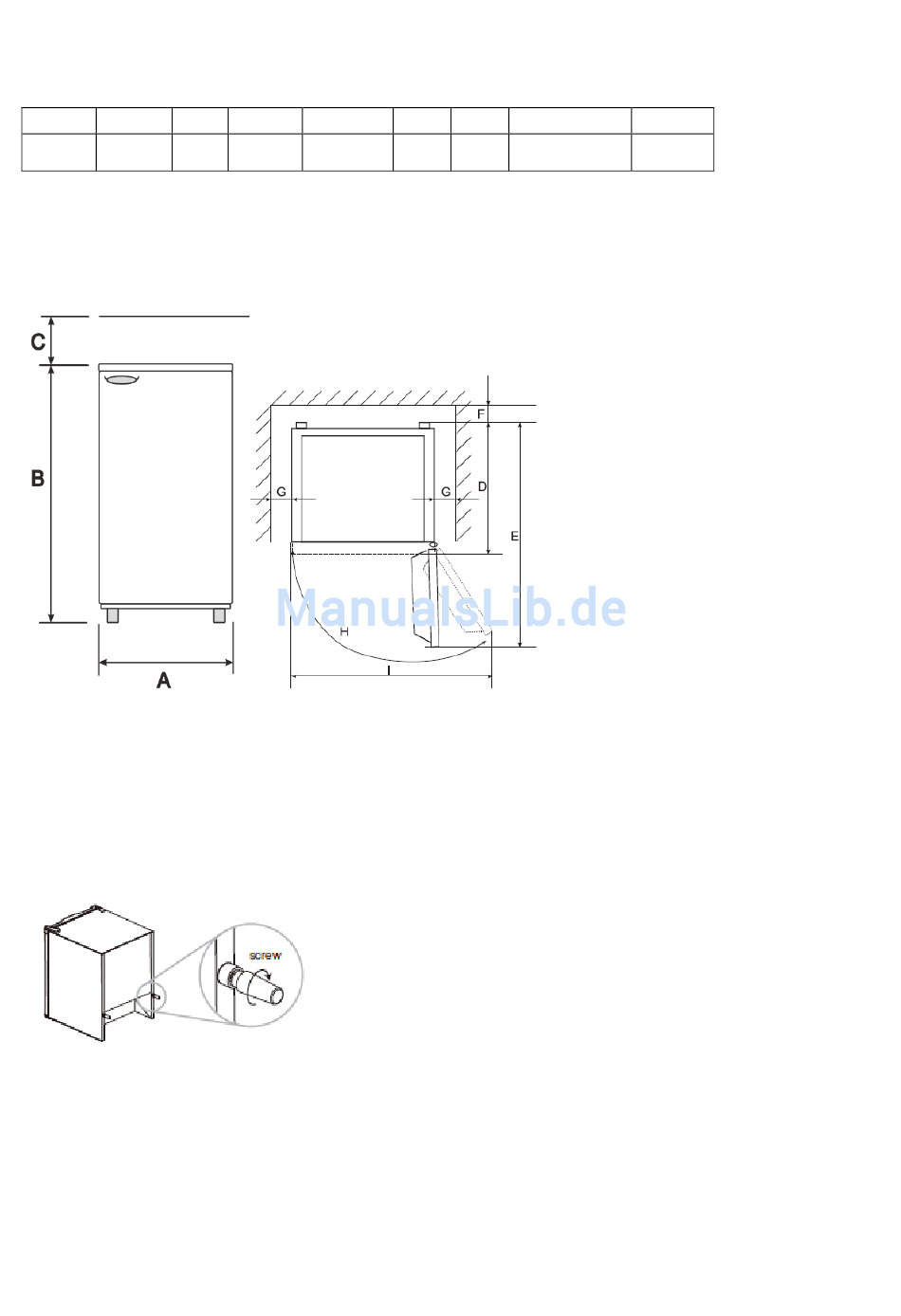

Gerätemaße in mm und Grad
A
B
C
600
850
50
D = Mit Türgriff
Fig. 1
(Abbildung ähnlich)
Zur Einhaltung der Abstände und zur Erreichung der angegebenen Energieklasse sind
die beigefügten Abstandshalter am Gerät anzubringen.
Sie werden direkt hinten am Gerät fixiert (siehe Zeichnung unten)
Abstandshalter (30mm)
KS18-4A++
D
E
F
630
1160
30
+35mm
Fig. 2
Version E1.3 DE 07/2015
G
H
50
135°-145°
I
1080
Seite 8 von 28
