indexa 8000W Bedienungsanleitung

Der 8000W ist eine Komponente des Alarmsystems
8000. Er erkennt menschliche Bewegung innerhalb von
Gebäuden. Eine hohe Immunität gegen Fehlalarme wird
dank der Kombination von PIR (Passiv-Infrarot)- und
Mikrowellen- (MW-) Erfassung erreicht. Sobald der PIR-
Sensor ausgelöst wird, startet er die MW-Erfassung, um
die PIR-Aktivierung zu bestätigen. Erst dann wird die
Auslösung gemeldet.
Installation
Die Installation sollte nur von Errichtern durchgeführt
werden, die hierzu von einem autorisierten Händler
ermächtigt wurden. Der Erfassungsbereich des Melders
darf nicht durch Hindernisse blockiert werden. Der
Melder sollte nicht in der Nähe von Metallgegenständen
installiert werden, die die Kommunikation oder das MW-
Feld beeinträchtigen könnten.

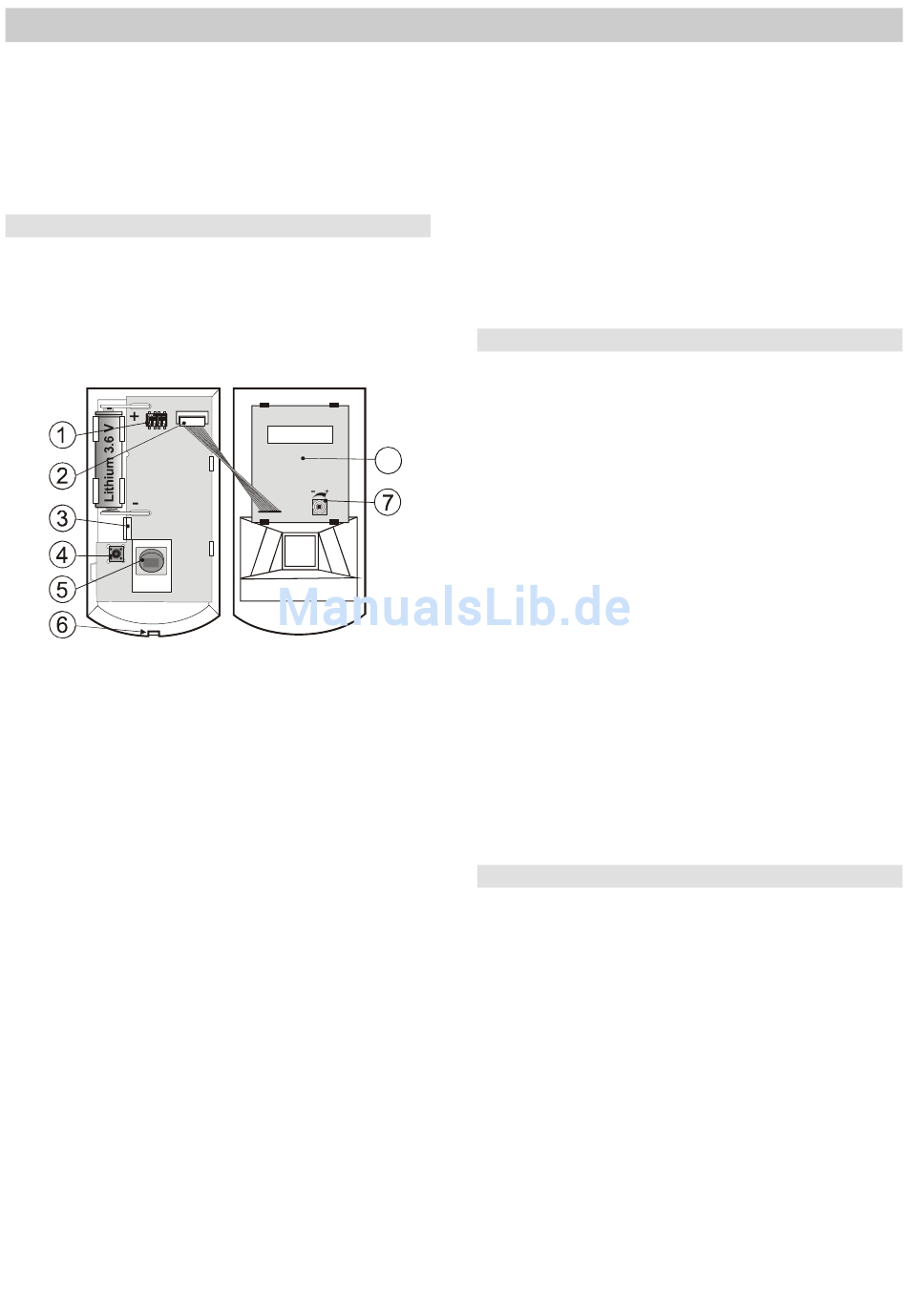

1. DIP-Schalter; 2. Anschluss für MW-Sensor; 3. Lasche für
Platine; 4. Sabotageschalter; 5. PIR-Sensor; 6. Lasche;
7. Potentiometer zur Einstellung der MW-Empfindlichkeit; 8.
2. Öffnen Sie den Gehäusedeckel, indem Sie die
Lasche (6) eindrücken, und entfernen Sie die Platine,
die durch eine innen liegende Lasche (3) fixiert wird.
Achten Sie darauf, dass Sie den PIR-Sensor im
Inneren des Melders nicht berühren oder die Antenne
beschädigen.
3. Drücken Sie die Schraublöcher je nach Installations-
ort durch die Gehäuserückseite, entweder für die
Installation in einer Ecke oder an einer Wand.
Mindestens eine Schraube sollte den Sabotage-
bereich durchdringen.
4. Befestigen Sie die Gehäuserückseite ca. 2,5 m über
dem Fußboden an der Wand (vertikal, mit der Lasche
nach unten).
5. Setzen Sie die Platine an ihrem ursprünglichen Platz
wieder ein, so dass die Lasche (3) einrastet.
6. Legen Sie die Batterie noch nicht ein, und lassen Sie
den Deckel geöffnet. Gehen Sie dann nach den
Anweisungen in
Zentrale oder des Empfängers vor. Die Grundschritte
der Anmeldung sind wie folgt:
· Stellen Sie an der Zentrale den Anmeldemodus ein,
indem Sie im Programmiermodus "1" eingeben.
· Legen Sie eine Batterie in den Melder, um die
Anmeldung zu starten.
· Zum Verlassen des Anmeldemodus drücken Sie die
Taste "#".
7. Schließen Sie den Gehäusedeckel, so dass die
Lasche einrastet. Die mitgelieferte Schraube kann zur
Sicherung der Lasche verwendet werden.
Funk-Dual-Bewegungsmelder 8000W
MW-Sensor
der Bedienungsanleitung
8. Nach dem Einlegen einer Batterie benötigt der Melder
drei Minuten zur Stabilisierung. Während dieser Zeit
leuchtet die LED kontinuierlich.
Hinweise:
Um einen Melder nach dem Einlegen der Batterie
anzumelden, nehmen Sie zunächst die Batterie heraus.
Drücken Sie dann den Sabotagesensor und lassen Sie
ihn wieder los, um eventuelle Restladung zu entladen
und den Melder für die Anmeldung bereit zu machen.
Der Melder kann auch durch Eingabe der Serien-
nummer angemeldet werden - dies sind die letzten acht
Ziffern der Seriennummer (im Melderinneren ersichtlich).
Zur Erfüllung der Norm EN 50131-2-4 muss die Lasche
durch die mitgelieferte Schraube gesichert werden.
DIP Schalter Einstellungen
DEL / INS: OFF (DEL) gewährt Eingangs- und
Ausgangsverzögerung für Bewegungsmelder, die im
Eingangsbereich eines Gebäudes installiert sind. ON
(INS) ermöglicht es dem Bewegungsmelder, sofort Alarm
auszulösen, wenn die Zentrale scharfgeschaltet ist.
8
Dieser DIP-Schalter hat nur dann eine Auswirkung, wenn
dem Bewegungsmelder in der Zentrale eine natürliche
Reaktion zugeordnet wurde. Er hat keine Auswirkung,
wenn der Bewegungsmelder mit den Empfängern
80002UC, 80002AC oder 8008AC verwendet wird.
PIR NORM / HIGH: Einstellen der Immunität gegen
Fehlalarme. Die Position OFF (NORM) kombiniert sehr
hohe Immunität mit schneller Reaktion des Sensors. Die
Position ON (HIGH) ermöglicht eine höhere Immunität
bei langsamerer
problematischen Installationen verwendet.
MW NORM / HIGH legt die Zeit nach der PIR-Erfassung
fest, in der die MW-Erfassung aktiv ist.
Position OFF = 1 s, ON = 2 s
MW NORM / TEST. Die Position OFF ist die
Standardeinstellung des Melders. Die MW-Erfassung
wird durch die PIR-Erfassung je nach Position des
Schalters MW NORM / HIGH mit einer oder zwei
Sekunden Verzögerung ausgelöst. In Position ON ist die
MW-Überwachung zum Testen des Melders dauerhaft
aktiviert.
Testen des Bewegungsmelders
15 Minuten nach dem Schließen des Gehäuses wird
die Aktivierung des Bewegungsmelders durch LEDs
angezeigt. Ein kurzes Blinken der roten LED zeigt eine
PIR-Erfassung an, und ein Leuchten (2 Sek.) zeigt die
Bestätigung der Bewegung an.
Für eine korrekte Funktion des Melders muss der MW-
Erfassungsbereich
wachenden Bereich eingestellt werden. Zur Einstellung
stellen Sie den DIP-Schalter MW NORM / TEST auf die
der
Position TEST. Die Empfindlichkeit (Reichweite), kann
durch das Potentiometer (7) auf dem MW-Sensor des
Melders an der Innenseite des Gehäusedeckels reguliert
werden. Durch Drehen im Uhrzeigersinn erhöht sich die
Empfindlichkeit (Reichweite). Wählen Sie keine zu hohe
Reichweite, da sonst z.B. benachbarte Räume mit
überwacht werden könnten. Im Allgemeinen sollte der
MW-Erfassungsbereich mit dem PIR-Erfassungsbereich
identisch sein. Nach der Einstellung stellen Sie den DIP-
Schalter zurück auf die Position NORM.
Reaktion und wird
entsprechend dem
nur bei
zu über-
