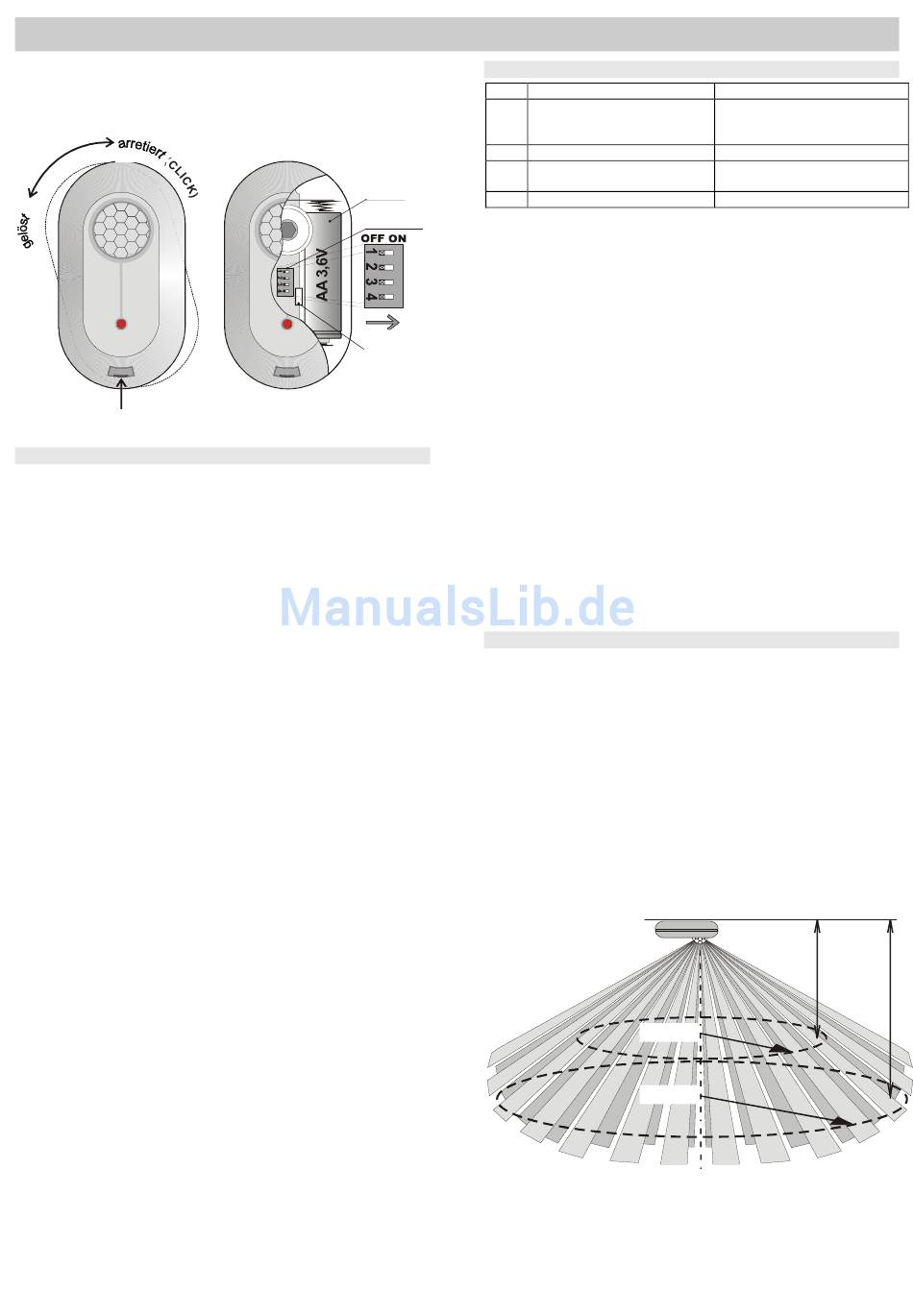

indexa 8005 P Bedienungsanleitung

Der 8005 P ist eine Komponente des Alarmsystems SYSTEM 8000. Er
arbeitet mit einem PIR-Sensor und wurde für den Gebrauch in
Innenräumen oder in Fahrzeugen konzipiert. Der batteriebetriebene
Melder kommuniziert über das Funkprotokoll SYSTEM 8000.
open here
Verriegelung
Installation
Die Installation der Funkalarmanlage SYSTEM 8000 sollte nur von
geschulten Personen durchgeführt
Elektroninstallateur in Deutschland oder Errichter mit aufrechter
Gewerbeberechtigung zum Errichten von Alarmanlagen in Österreich).
Der Melder kann an einer flachen Wand oder an der Decke installiert
werden. In einem Fahrzeug kann er oben an der Fahrzeugwand
zwischen der Vorder- und der Hintertür installiert werden. Innerhalb
des Erfassungsbereiches des PIR-Sensors sollten sich keine Objekte
befinden, die ihre Temperatur rasch verändern, so wie elektrische
Radiatoren, Gasöfen etc. Bewegliche Objekte mit einer Temperatur,
die der von Menschen ähnlich ist, wie z.B. Gardinen, die sich über
einer Heizung bewegen und Haustiere sollten sich ebenfalls nicht im
Erfassungsbereich befinden. Der Melder sollte sich nicht in der Nähe
von Luftzirkulation wie z.B. Ventilatoren, offenen Fenstern oder Türen
befinden. Auch darf die „Sicht" des Melders auf den überwachten
Bereich nicht behindert werden. Halten Sie den Melder fern von
Metallgegenständen, die die Funkkommunikation beeinträchtigen
könnten.
Warnung: Die häufigste Ursache von Fehlalarmen ist eine ungünstige
Platzierung des Melders.
Schalten Sie den Melder nicht scharf, wenn sich Menschen oder Tiere
innerhalb des Erfassungsbereiches bewegen.
1. Lösen Sie den Melder von der Montageplatte (durch Drehen
im Uhrzeigersinn)
2. Befestigen Sie die Montageplatte an der gewünschten Stelle,
und setzen Sie den Melder wieder auf die Montageplatte.
3. Öffnen Sie den Melder, indem Sie die Verriegelung herunter-
drücken.
4. Entfernen Sie das PIR-Modul, das durch einen Riegel arretiert
wird.
5. Stellen Sie die DIP-Schalter ein (siehe Kapitel „DIP-Schalter").
6. Setzen Sie das PIR-Modul wieder in das Plastikgehäuse ein.
7. Schließen Sie die Batterie noch nicht an, und lassen Sie das
Gehäuse geöffnet. Gehen Sie nach der Bedienungsanleitung
des Empfängers (oder der Zentrale bzw. Autoalarmanlage) vor.
Der Melder meldet sich an, sobald seine Batterie eingesetzt wird,
wenn der Empfänger sich im Anmeldemodus befindet.
8. Nach dem Anmelden des Melders schließen Sie das
Gehäuse, warten Sie, bis seine Anzeige erlischt, und testen Sie
dann seine Funktion.
Um einen Melder nach dem Einsetzen der Batterie anzumelden,
nehmen Sie zunächst die Batterie heraus, warten Sie 30 Sekunden
und setzen Sie die Batterie wieder ein. Der Bewegungsmelder benötigt
2 Minuten zur Stabilisierung, während dieser Zeit leuchtet die LED
ständig.
Der Melder kann auch ohne die Montageplatte installiert werden. In
diesem Fall muss allerdings der Magnet aus der Montageplatte
entfernt und in die Gehäuserückseite eingesetzt werden.
Mini-Funk-Bewegungsmelder 8005 P
Lithium
lithium
Batterie
battery
AA 3,6V
DIP Schalter DIP switches
siehe Tabelle
- see table
+
PCB
Verriegelung
release
für Platine
werden (Sicherheitserrichter/
DIP-Schalter
# OFF
1 Erhöhte Immunität bei
langsamerer Reaktion
(Verwendung im Fahrzeug)
2* Verzögert natürliche Reaktion
3** Funkkommunikation
Überwachung aus
4*** 5 Minuten Ruhezeit
* Dieser DIP-Schalter ist wirksam, wenn der Melder mit einer CA
Autoalarmanlage oder mit einer SYSTEM 8000 Zentrale verwendet
wird, die der Adresse des 8005 B eine natürliche Reaktion
zugeordnet hat. In Verbindung mit einem 8002-UC oder 8002-AC
Empfänger hat er keine Auswirkung.
** Die Überwachung der Funkkommunikation sollte ausgeschaltet
sein, wenn ein in einem Fahrzeug installierter Melder an einer
System 8000 Zentrale in einem Gebäude angemeldet wird (um eine
Verlustanzeige zu vermeiden, wenn das Fahrzeug wegfährt).
*** Um Batteriestrom zu sparen, schaltet der
Minuten nach dem Schließen des Gehäuses in den Batteriesparmodus.
In diesem Modus ist der Bewegungsmelder weiterhin zum Erfassen
von Bewegungen bereit. Die erste erfasste Bewegung wird sofort an
die Zentrale gemeldet, und in den nächsten 5 Minuten (oder 1 Minute)
ignoriert der Bewegungsmelder jede weitere Bewegung. Nach dieser
Ruhezeit ist der Bewegungsmelder wieder zum Erfassen von
Bewegungen bereit.
Testen des Melders
15 Minuten nach dem Schließen des Gehäuses zeigt die LED im
Testmodus das Auslösen des Bewegungsmelders an. Die Stärke und
Qualität der Meldersignale kann an der Zentrale im Errichtermodus
gemessen werden. Ist der Bewegungsmelder an einer Autoalarm-
anlage angemeldet und die Zündung ausgeschaltet, so wird ein
Auslösen des Melders durch ein kurzes Blinken der LED angezeigt.
Batteriewechsel
Die Batterie des Melders wird regelmäßig überprüft. Ist sie leer, so
wird der Anwender oder Errichter informiert. Der Melder funktioniert
weiterhin, und jede Bewegung vor dem Melder wird durch ein kurzes
Blinken der LED angezeigt. Die Batterie sollte innerhalb von zwei
Wochen durch einen Fachmann ersetzt werden.
Nach dem Ersetzen der Batterie benötigt der Melder zwei Minuten, um
sich zu stabilisieren. Während dieser Zeit leuchtet die LED ständig.
Testen Sie nach dem Batteriewechsel die Funktion des Melders.
Geben Sie leere Batterien nicht in den Hausmüll, sondern entsorgen
Sie sie gemäß den örtlichen Bestimmungen.
Erfassungsbereich
Der Melder reagiert auf Bewegungen innerhalb einer Entfernung von
bis zu 5m, siehe folgende Abbildung.
r = 3m
r = 5m
ON
Normale Immunität gegen
Fehlalarme (Verwendung in
Wohnräumen)
Sofort natürliche Reaktion
Funkkommunikation
Überwachung ein
1 Minute Ruhezeit
Bewegungsmelder 15
4 m
2,60m
