indexa 8002SH Bedienungsanleitung

Der 8002SH ist eine Komponente des Systems 8000. Er
verfügt über zwei wählbare Betriebsmodi. Im Modus zum
Erkennen von Erschütterungen/Vibrationen von Türen,
Fenstern etc. zeigt der Melder einen Einbruchsversuch an.
Im Modus zur Neigungserkennung wird Sabotage am
Objekt angezeigt, an dem der Melder befestigt ist. Dieser
Modus kann bei Tresoren, Kunstwerken etc. angewendet
werden. Der Melder verwendet einen dreiachsigen Halb-
leiter-Beschleunigungsaufnehmer mit digitalem Ausgang.
Seine Signalverarbeitung garantiert eine hohe Immunität
gegen Fehlalarme. Der 8002SH kommuniziert per Funk
über das System 8000 Protokoll und ist batteriebetrieben.
Installation
Der 8002SH sollte
Fachmann installiert werden. Im Erschütterungsmodus
reagiert er auf Vibrationen und Erschütterungen des
Objekts, auf dem er installiert ist – die mechanische
Verbindung muss eine gleichmäßige Übertragung der
Erschütterungen zum Melder gewährleisten. Der Melder
sollte an Stellen installiert werden, an denen stärkere
Erschütterungen zu erwarten sind - d.h. nicht auf fest
montierten Teilen von Fenster- oder Türrahmen etc.

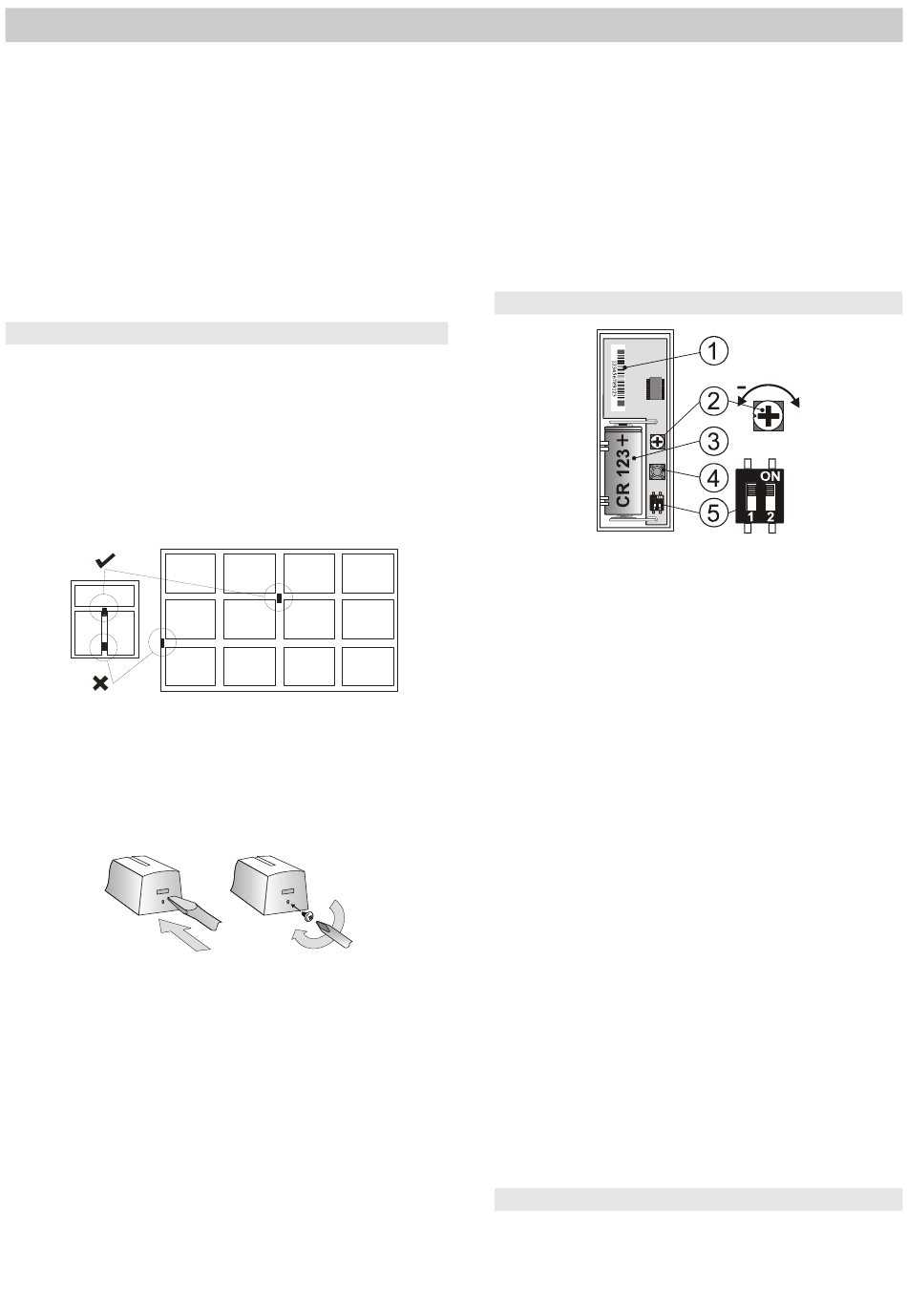

Abb. 1 Platzierung des Melders
Im Neigungserkennungs-Modus reagiert der 8002SH auf
Änderungen seiner Neigung. Der Melder sollte möglichst in
einer vertikalen Position installiert werden. Möglichst nicht
direkt auf Metalloberflächen befestigen (diese können die
Funkverbindung beeinträchtigen).
Abb. 2 Öffnen und Festschrauben des Melderdeckels
1. Öffnen Sie den Deckel des Melders (durch Eindrücken
der Lasche, Abb.2).
2. Schrauben Sie
gewünschten Stelle fest (nicht in der obigen Abbildung
gezeigt).
3. Melden Sie den Melder an einer Zentrale (Empfänger)
an. Befolgen Sie hierzu die Anweisungen in der
Bedienungsanleitung der Zentrale. Das Anmeldesignal
wird gesendet, sobald eine Batterie in den Melder
eingelegt wird.
4. Stellen Sie die Funktionen des Melders ein – siehe
"Einstellungen".
5. Setzen Sie den Melder wieder auf das Gehäuse-
unterteil, und drücken Sie ihn fest, bis er einrastet.
Funk-Erschütterungsmelder 8002SH
nur von einem
das Gehäuseunterteil
6. Nach dem Testen und Einstellen des Melders
schrauben
abgebildet, um der Norm EN 50 131-2-2 zu
entsprechen.
Hinweis: Wenn Sie einen Melder anmelden möchten,
in den bereits eine Batterie eingelegt war, entfernen
Sie zuerst die Batterie. Drücken Sie dann den
Sabotagekontakt im Deckel und lassen Sie ihn wieder
los, um die Restladung zu entleeren. Danach können
Sie mit der Anmeldung fortfahren.
Einstellungen
autorisierten
Abb. 3: 1 – Seriennummer; 2 – Drehschalter zum
Einstellen der Empfindlichkeit; 3 - CR123A Batterie;
4 – Sabotagekontakt; 5 – Konfigurationsschalter.
Der Melder reagiert verzögert. Wenn eine andere
Reaktion gewünscht wird, kann diese in der Zentrale
eingestellt werden.
Mit dem Schalter (5) SHOCK / TILT (Schalter 2)
können Sie die Funktion des Melders auswählen.
Wenn der Schalter in der Position SHOCK (OFF)
steht, ist der Erschütterungsmodus eingestellt. Der
Neigungserkennungs-Modus kann durch Umschalten
auf TILT (ON) eingestellt werden.
Der Schalter (5) NORM / CONFIRM (Schalter 1) hat
nur im Erschütterungsmodus eine Funktion. Mit ihm
können Sie einstellen, ob der Melder durch eine
(NORM, Schalter 1 auf ON) oder zwei aufeinander-
folgende
(CONFIRM, Schalter 1 auf OFF) aktiviert werden soll.
Ist der Modus CONFIRM eingestellt, wird die
Elektronik durch eine Erschütterung zuerst aufge-
weckt. Wird in dem Zeitraum zwischen 10 und 30
Sekunden
Erschütterung registriert wird die Alarmmeldung an die
Zentrale gesendet.
Mit dem Drehschalter (2) können Sie die Empfind-
lichkeit der Erschütterung bzw. Neigung einstellen.
an der
Durch Drehen nach rechts wird die Empfindlichkeit
erhöht, durch Drehen nach links verringert.
Die Änderungen der Einstellungen werden immer
nach
(Deaktivierung des Sabotagekontakts).
Testen des Melders
Der Melder zeigt seine Funktionsfähigkeit für eine
Dauer von 15 Minuten nach dem Schließen des
Deckels folgendermaßen an:
Sie den Deckel
Erschütterungen der
nach dem Aufwecken
dem Schließen des
fest, wie oben
gewählten Stärke
eine weitere
Deckels aktiviert
