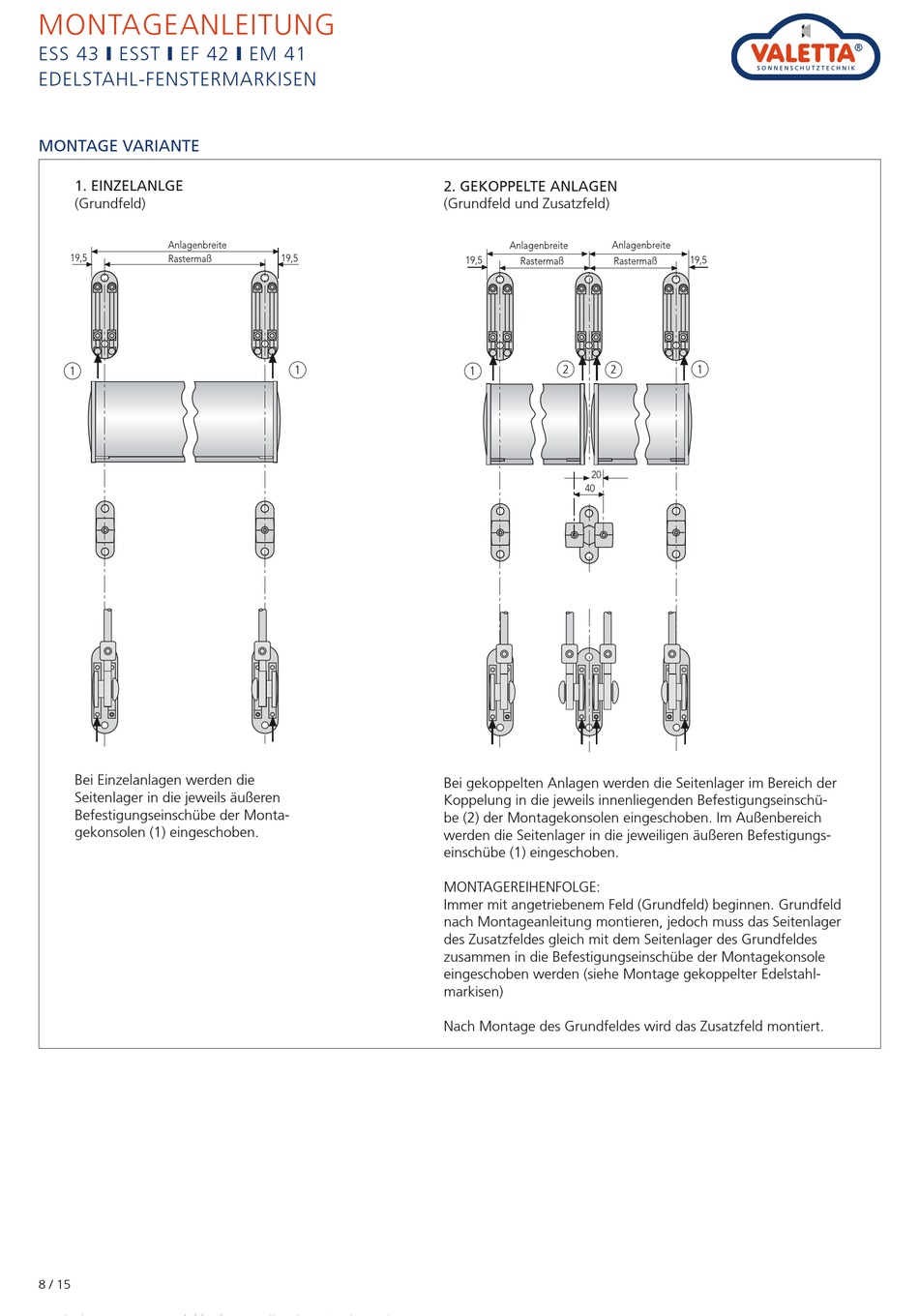

MONTAGEANLEITUNG
ESS 43 y ESST y EF 42 y EM 41
EDELSTAHL-FENSTERMARKISEN
MONTAGE VARIANTE
1. Einzelanlagen
1. Einzelanlagen
1. EINZELANLGE
(Grundfeld)
(Grundfeld)
(Grundfeld)
1
1
Bei Einzelanlagen werden die
Seitenlager in die jeweils äußeren
Befestigungseinschübe der Monta-
gekonsolen (1) eingeschoben.
8 / 15
2. Gekoppelte Anlagen
2. GEKOPPELTE ANLAGEN
(Grundfeld und Zusatzfeld)
(Grundfeld und Zusatzfeld)
2
1 1
1
Bei gekoppelten Anlagen werden die Seitenlager im Bereich der
Koppelung in die jeweils innenliegenden Befestigungseinschü-
be (2) der Montagekonsolen eingeschoben. Im Außenbereich
werden die Seitenlager in die jeweiligen äußeren Befestigungs-
einschübe (1) eingeschoben.
MONTAGEREIHENFOLGE:
Immer mit angetriebenem Feld (Grundfeld) beginnen. Grundfeld
nach Montageanleitung montieren, jedoch muss das Seitenlager
des Zusatzfeldes gleich mit dem Seitenlager des Grundfeldes
zusammen in die Befestigungseinschübe der Montagekonsole
eingeschoben werden (siehe Montage gekoppelter Edelstahl-
markisen)
Nach Montage des Grundfeldes wird das Zusatzfeld montiert.
2. Gekoppelte Anlagen
(Grundfeld und Zusatzfeld)
2 1
2 2
1
1
