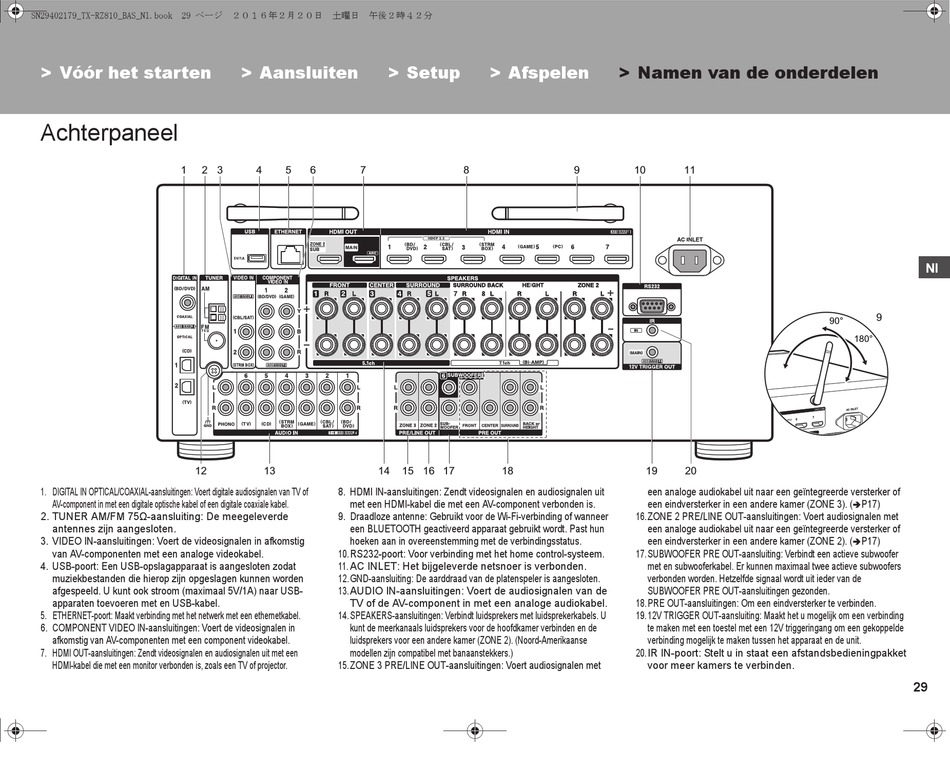

Achterpaneel

1 2 3
12
1. DIGITAL IN OPTICAL/COAXIAL-aansluitingen: Voert digitale audiosignalen van TV of
AV-component in met een digitale optische kabel of een digitale coaxiale kabel.
2. TUNER AM/FM 75Ω-aansluiting: De meegeleverde
antennes zijn aangesloten.
3. VIDEO IN-aansluitingen: Voert de videosignalen in afkomstig
van AV-componenten met een analoge videokabel.
4. USB-poort: Een USB-opslagapparaat is aangesloten zodat
muziekbestanden die hierop zijn opgeslagen kunnen worden
afgespeeld. U kunt ook stroom (maximaal 5V/1A) naar USB-
apparaten toevoeren met en USB-kabel.
5. ETHERNET-poort: Maakt verbinding met het netwerk met een ethernetkabel.
6. COMPONENT VIDEO IN-aansluitingen: Voert de videosignalen in
afkomstig van AV-componenten met een component videokabel.
7. HDMI OUT-aansluitingen: Zendt videosignalen en audiosignalen uit met een
HDMI-kabel die met een monitor verbonden is, zoals een TV of projector.
> Aansluiten > Setup
4 5 6 7
13 14 15
8. HDMI IN-aansluitingen: Zendt videosignalen en audiosignalen uit
met een HDMI-kabel die met een AV-component verbonden is.
9. Draadloze antenne: Gebruikt voor de Wi-Fi-verbinding of wanneer
een BLUETOOTH geactiveerd apparaat gebruikt wordt. Past hun
hoeken aan in overeenstemming met de verbindingsstatus.
10.RS232-poort: Voor verbinding met het home control-systeem.
11. AC INLET: Het bijgeleverde netsnoer is verbonden.
12.GND-aansluiting: De aarddraad van de platenspeler is aangesloten.
13.AUDIO IN-aansluitingen: Voert de audiosignalen van de
TV of de AV-component in met een analoge audiokabel.
14.SPEAKERS-aansluitingen: Verbindt luidsprekers met luidsprekerkabels. U
kunt de meerkanaals luidsprekers voor de hoofdkamer verbinden en de
luidsprekers voor een andere kamer (ZONE 2). (Noord-Amerikaanse
modellen zijn compatibel met banaanstekkers.)
15.ZONE 3 PRE/LINE OUT-aansluitingen: Voert audiosignalen met
> Afspelen
8 9
16 17 18
> Namen van de onderdelen
10 11
19 20
een analoge audiokabel uit naar een geïntegreerde versterker of
een eindversterker in een andere kamer (ZONE 3). (
16.ZONE 2 PRE/LINE OUT-aansluitingen: Voert audiosignalen met
een analoge audiokabel uit naar een geïntegreerde versterker of
een eindversterker in een andere kamer (ZONE 2). (
17.SUBWOOFER PRE OUT-aansluiting: Verbindt een actieve subwoofer
met en subwooferkabel. Er kunnen maximaal twee actieve subwoofers
verbonden worden. Hetzelfde signaal wordt uit ieder van de
SUBWOOFER PRE OUT-aansluitingen gezonden.
18.PRE OUT-aansluitingen: Om een eindversterker te verbinden.
19.12V TRIGGER OUT-aansluiting: Maakt het u mogelijk om een verbinding
te maken met een toestel met een 12V triggeringang om een gekoppelde
verbinding mogelijk te maken tussen het apparaat en de unit.
20.IR IN-poort: Stelt u in staat een afstandsbedieningpakket
voor meer kamers te verbinden.
