1
EINSATZBEREICH .......................................................................... 3
2
PRODUKTBESCHREIBUNG (ABB. A) ........................................... 3
3
VERZEICHNIS DES VERPACKUNGSINHALTS ............................ 3
4
SYMBOLE ........................................................................................ 4
5
ALLGEMEINE SICHERHEITSHINWEISE ....................................... 4
5.1
Erste Schritte........................................................................................................... 5
5.2
Vorbereitungen ....................................................................................................... 5
5.3
Hinweise zur Bedienung ......................................................................................... 5
5.4
Wartung und Lagerung ........................................................................................... 6
6
SICHERHEITSHINWEISE ................................................................ 6
7
SICHERHEITSHINWEISE KRAFTSTOFF ....................................... 7
8
MONTAGE ........................................................................................ 7
8.1
Fangbox für Gras anbringen (Abb. 1) .................................................................... 7
8.2
Griffe anbringen (Abb. 2) ........................................................................................ 7
8.3
Schneidhöhe einstellen (5) ..................................................................................... 7
9
BETRIEB .......................................................................................... 7
9.1
................................................................................................................................. 7
9.2
Motor starten ........................................................................................................... 7
9.3
Selbstfahrantrieb..................................................................................................... 8
9.4
Schutzabdeckung des Antriebsriemens (Abb. 3) .................................................. 8
10
4 IN 1 ................................................................................................ 8
10.1
Mulchen? Was ist das? ........................................................................................... 8
10.2
Verschiedene Einsatzbereiche ............................................................................... 8
10.2.1
Umbau zum Mulch-Mäher (Abb. 4) ....................................................................... 8
10.2.2
Umbau auf Mäher mit Seitenauswurf (Abb. 5) ...................................................... 9
10.2.3
Umbau auf Mäher mit Fangsack ........................................................................... 9
10.3
Schmutzanhaftungen reinigen.Tipps und Hinweise zum Mähen ......................... 9
11
WARTUNG ....................................................................................... 9
11.1
Öl (Ölstand prüfen / Öl auffüllen) ......................................................................... 10
Copyright © 2014 VARO
POWXQG7571
S e i t e
| 1
DE
www.varo.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Powerplus POWXQG7571
Inhaltszusammenfassung für Powerplus POWXQG7571
-
Seite 1: Inhaltsverzeichnis
POWXQG7571 EINSATZBEREICH ................3 PRODUKTBESCHREIBUNG (ABB. A) ........... 3 VERZEICHNIS DES VERPACKUNGSINHALTS ......3 SYMBOLE ..................4 ALLGEMEINE SICHERHEITSHINWEISE ........4 Erste Schritte......................5 Vorbereitungen ....................... 5 Hinweise zur Bedienung ..................5 Wartung und Lagerung ................... 6 SICHERHEITSHINWEISE ..............6 SICHERHEITSHINWEISE KRAFTSTOFF ........ - Seite 2 POWXQG7571 11.2 Öl ablassen / wechseln ..................10 11.3 Benzintank / Vergaser entleeren ................10 11.4 Zündkerze reinigen und/oder auswechseln ............11 11.5 Schmieren und Ölen ..................... 11 11.6 Wartungsintervalle ....................11 REINIGUNG ..................12 12.1 Luftfilter reinigen....................12 12.2 Schneidblatt auswechseln ...................
-
Seite 3: Einsatzbereich

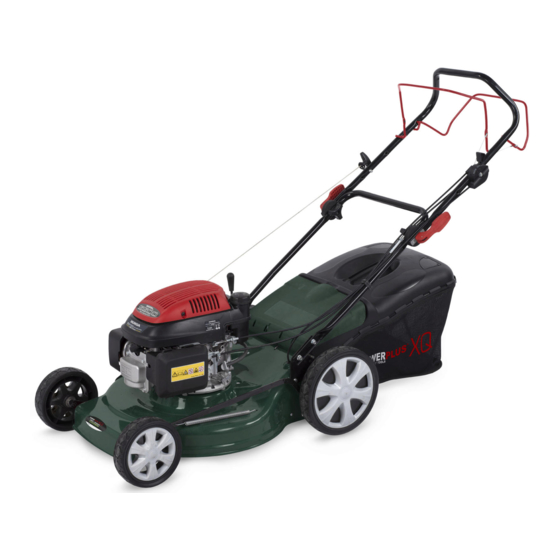

POWXQG7571 SELBSTFAHRENDER RASENMÄHER 160cc 502mm POWXQG7571 EINSATZBEREICH Der Zweck dieses Rasenmähers ist, Gras zu mähen. Dieser Rasenmäher ist dazu bestimmt, Grasflächen im privaten Garten zu mähen. Das Gerät ist nicht für den professionellen Einsatz ausgelegt. WARNHINWEIS! Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer... -
Seite 4: Symbole
POWXQG7571 SYMBOLE In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet: Warnhinweis! Aufgeschleuderte Vor dem Einsatz des Gegenstände. Achten Sie auf Geräts das Handbuch gut vom Schneidteil durchlesen. aufgeschleuderte Teile! Zuschauer auf Abstand halten. WARNHINWEIS: Gefahr - drehende Messer! Hände und Füße von scharfen... -
Seite 5: Erste Schritte
POWXQG7571 Erste Schritte Bitte lesen Sie dieses Handbuch gut durch, und machen Sie sich mit den Bedienelementen und dem richtigen Einsatz des Geräts vertraut. Kinder oder Erwachsene, die sich mit diesem Gerät und den Anweisungen nicht ausreichend auskennen, dürfen das Gerät auf keinen Fall bedienen. Es ist möglich, dass es für den Umgang mit einem solchen Gerät spezielle Bestimmungen für ein... -
Seite 6: Wartung Und Lagerung
POWXQG7571 Die Standardeinstellungen für den Motor dürfen nicht abgeändert werden, der Motor darf keine übermäßigen Drehzahlen erreichen können. Vor dem Starten des Rasenmähers müssen Schneidblatt und Getriebe vom Motor getrennt sein. Den Motor genau nach den Anweisungen starten, und die Füße immer in sicherem Abstand zum Schneidblatt halten. -
Seite 7: Sicherheitshinweise Kraftstoff
POWXQG7571 Vor dem Mähen den Rasen von Fremdgegenständen reinigen, die vom Rasenmäher aufgeschleudert werden können. Kinder, umstehende Personen und Haustiere während des Betriebs des Rasenmähers immer in sicherem Abstand zum Gerät halten. Beim Starten den Rasenmäher nie ankippen. -
Seite 8: Selbstfahrantrieb
POWXQG7571 Wenn der Motor läuft, den Gasgriff (12) auf "RUN/Laufen" stellen. Nach dem Starten des Motors beginnt sich das Schneidblatt zu drehen. Den Motor-Kontrollhebel beim Betrieb Rasenmähers Arbeitsposition halten. Sobald der Motor-Kontrollhebel losgelassen wird, stoppt der Motor. Selbstfahrantrieb Zum Aktivieren des Selbstfahrantriebs den Hebel des Selbstfahrantriebs (1) gegen den Griff drücken. -
Seite 9: Umbau Auf Mäher Mit Seitenauswurf (Abb. 5)
POWXQG7571 10.2.2 Umbau auf Mäher mit Seitenauswurf (Abb. 5) WARNHINWEIS: Den Umbau nur bei abgestelltem Motor und still stehendem Schneidblatt vornehmen! Die hintere Abdeckung anheben, und den Fangsack entfernen. Den Auswurfkanal anbringen. Die Seitenklappe für die Seitenentladung anheben. Die Führung für den Seitenauswurf am Haltestift der Seitenklappe anbringen. -
Seite 10: Öl (Ölstand Prüfen / Öl Auffüllen)
POWXQG7571 Um die Brandgefahr zu verringern, den Motor, die Auspuffanlage, die Batterie und den Benzintank immer frei von Gras, Laub oder überschüssigem Schmierfett halten. Behälter mit Schnittgras nicht in geschlossenen Räumen lagern. Verschlissene oder fehlerhafte Teile aus Sicherheitsgründen immer auswechseln. Das Gerät auf keinen Fall mit solchen Teilen betreiben! Diese Teile müssen ersetzt, und nicht... -
Seite 11: Zündkerze Reinigen Und/Oder Auswechseln
POWXQG7571 11.4 Zündkerze reinigen und/oder auswechseln (Nur F6RTC (Nanjing Huade NHSPLD) bei Motor DY1P64F verwenden) Nachdem sich der Motor abgekühlt hat, die Zündkerze mit dem mitgelieferten Steckschlüssel herausnehmen. Die Zündkerze mit einer Drahtbürste reinigen. Mit einer geeigneten Fühlerlehre den Elektrodenabstand auf 0,75 mm einstellen. -
Seite 12: Reinigung
POWXQG7571 (4) Bei geschäftlichem / professionellem Einsatz die Betriebsstunden protokollieren, um die richtigen Wartungsintervalle zu bestimmen. REINIGUNG ACHTUNG: Den Motor nicht mit einem (Hochdruck-) Wasserstrahl reinigen. Eindringendes Wasser kann Motor beschädigen Kraftstoffsystem verunreinigen. Das Fahrgestell oben mit einem trockenen Tuch reinigen. -
Seite 13: Gehäuse Des Geräts Reinigen
POWXQG7571 Vor dem erneuten Anbringen des Schneidblatts muss überprüft werden, dass die Schneidzähne richtig in die Drehrichtung des Motors zeigen. Die Halteschraube des Schneidblatts wird mit einem elektrodynamischen Werkzeug mit einem Anzugsmoment von 3,7 kg/m (37 Nm) festgezogen. SCHNEIDBLATT: Das Schneidblatt besteht aus Pressstahl. Damit das Blatt immer gut schneidet, muss es in regelmäßigen Abständen, ca. - Seite 14 POWXQG7571 Problem Mögliche Ursache Abhilfe Luftfilterelement ist verschmutzt. Luftfilterelement reinigen (siehe Motorhandbuch). Motor stottert. Zündkerze ist defekt. Neue Zündkerze mit richtigem Elektrodenabstand einsetzen Elektrodenabstand ist falsch. Elektrodenabstand auf 0,7-0,8 mm einstellen. Luftfilterelement ist verschmutzt. Luftfilterelement reinigen Motor läuft nicht Luftfilterelement ist verschmutzt. Luftfilterelement reinigen rund.
-
Seite 15: Technische Daten
POWXQG7571 TECHNISCHE DATEN Umdrehungen Motor Max 2800 U/Min. Schneidbreite 502mm Hubraum Motor 160 ccm Motorleistung 2,8kW Gewicht 30kg Inhalt Fangbox 50 Liter Motortyp Honda 4-Takt-Motor Schneidhöhe 25-65mm Zahl der Einstellungen für Schneidhöhe Selbstfahrantrieb Material Chassis Stahl Inhalt Öltank 0,6 Liter Inhalt Benzintank 0.9l... -
Seite 16: Garantie
Wir lehnen jede Haftung für Verletzungen ab, die infolge des unsachgemäßen Gebrauchs des Geräts eingetreten sind. Reparaturen dürfen nur von einem autorisierten Kundendienst für Powerplus Geräte ausgeführt werden. Weitere Informationen erhalten Sie unter der Tel.-Nr.: 00 32 3 292 92 90. -
Seite 17: Umweltschutz
POWXQG7571 UMWELTSCHUTZ Werfen Sie Ihr Gerät nach der Nutzungsdauer nicht einfach in den Mülleimer, sondern entsorgen Sie es auf umweltfreundliche Weise. Altöl muss umweltgerecht entsorgt werden. Wir empfehlen, das Altöl in einem verschlossenen Behälter zu sammeln und anschließend zur Wiederverwertung zu einer entsprechenden Abgabestelle zu bringen.
