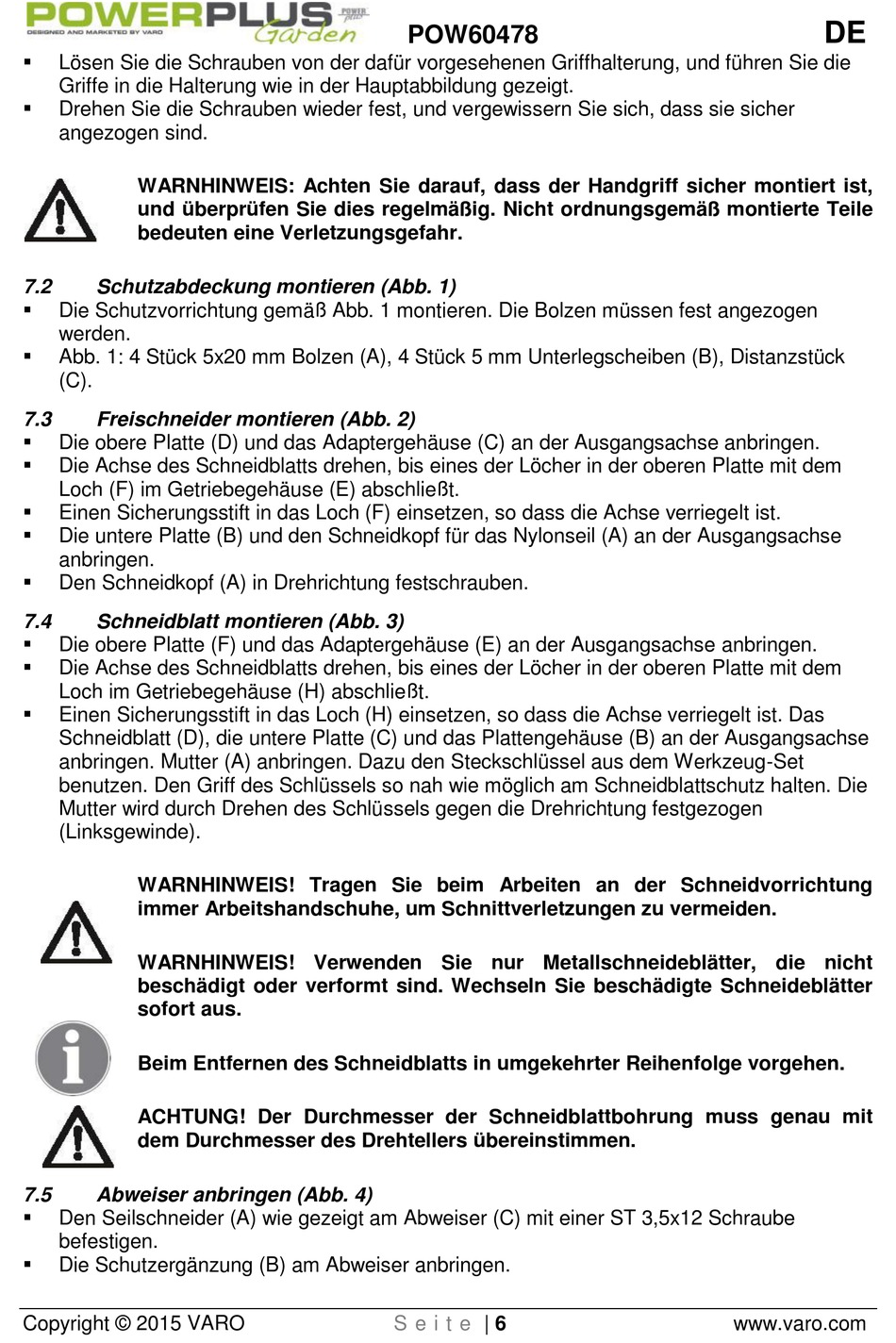

Schutzabdeckung Montieren (Abb. 1); Freischneider Montieren (Abb. 2); Schneidblatt Montieren (Abb. 3); Abweiser Anbringen (Abb. 4) - Powerplus POW60478 Handbuch


Lösen Sie die Schrauben von der dafür vorgesehenen Griffhalterung, und führen Sie die
Griffe in die Halterung wie in der Hauptabbildung gezeigt.

Drehen Sie die Schrauben wieder fest, und vergewissern Sie sich, dass sie sicher
angezogen sind.
WARNHINWEIS: Achten Sie darauf, dass der Handgriff sicher montiert ist,
und überprüfen Sie dies regelmäßig. Nicht ordnungsgemäß montierte Teile
bedeuten eine Verletzungsgefahr.
7.2

Schutzabdeckung montieren (Abb. 1)


Die Schutzvorrichtung gemäß Abb. 1 montieren. Die Bolzen müssen fest angezogen
werden.

Abb. 1: 4 Stück 5x20 mm Bolzen (A), 4 Stück 5 mm Unterlegscheiben (B), Distanzstück
(C).
7.3

Freischneider montieren (Abb. 2)


Die obere Platte (D) und das Adaptergehäuse (C) an der Ausgangsachse anbringen.

Die Achse des Schneidblatts drehen, bis eines der Löcher in der oberen Platte mit dem
Loch (F) im Getriebegehäuse (E) abschließt.

Einen Sicherungsstift in das Loch (F) einsetzen, so dass die Achse verriegelt ist.

Die untere Platte (B) und den Schneidkopf für das Nylonseil (A) an der Ausgangsachse
anbringen.

Den Schneidkopf (A) in Drehrichtung festschrauben.
7.4

Schneidblatt montieren (Abb. 3)


Die obere Platte (F) und das Adaptergehäuse (E) an der Ausgangsachse anbringen.

Die Achse des Schneidblatts drehen, bis eines der Löcher in der oberen Platte mit dem
Loch im Getriebegehäuse (H) abschließt.

Einen Sicherungsstift in das Loch (H) einsetzen, so dass die Achse verriegelt ist. Das
Schneidblatt (D), die untere Platte (C) und das Plattengehäuse (B) an der Ausgangsachse
anbringen. Mutter (A) anbringen. Dazu den Steckschlüssel aus dem Werkzeug-Set
benutzen. Den Griff des Schlüssels so nah wie möglich am Schneidblattschutz halten. Die
Mutter wird durch Drehen des Schlüssels gegen die Drehrichtung festgezogen
(Linksgewinde).
WARNHINWEIS! Tragen Sie beim Arbeiten an der Schneidvorrichtung
immer Arbeitshandschuhe, um Schnittverletzungen zu vermeiden.
WARNHINWEIS! Verwenden Sie nur Metallschneideblätter, die nicht
beschädigt oder verformt sind. Wechseln Sie beschädigte Schneideblätter
sofort aus.
Beim Entfernen des Schneidblatts in umgekehrter Reihenfolge vorgehen.
ACHTUNG! Der Durchmesser der Schneidblattbohrung muss genau mit
dem Durchmesser des Drehtellers übereinstimmen.
7.5

Abweiser anbringen (Abb. 4)


Den Seilschneider (A) wie gezeigt am Abweiser (C) mit einer ST 3,5x12 Schraube
befestigen.

Die Schutzergänzung (B) am Abweiser anbringen.
