Bedienungsanleitung
MVVS 175 NP No: 3012
MVVS 175 NP TS No: 3012TS
Version 1.1
Lesen Sie diese Gebrauchshinweise bitte aufmerksam durch, bevor Sie Ihren
Motor zum ersten Mal benutzen.

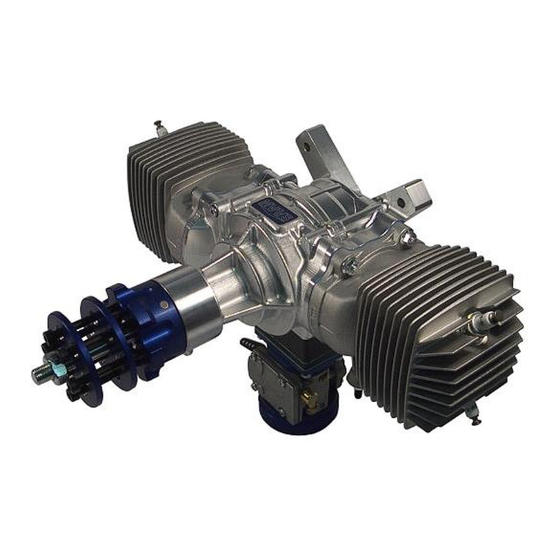

Wir beglückwünschen Sie zum Kauf dieses MVVS 175 Benzinmotors.
Der MVVS 175 wurde für propeller-getriebene, funkferngesteuerte Modellflugzeuge
entwickelt und gebaut. Er wird all Ihre Erwartungen an einen Kunstflug-Motor erfüllen.
Technische Daten
Bohrung
50 mm
Hub
44 mm
Gesamtgewicht des
Motors ohne
4000 g
Zündung*
Gewicht der
210 g
Zündeinheit
* Einige Hersteller geben das Gewicht nicht-vollständiger Motoren an. Der in der Tabelle
angegebene Wert bezieht sich auf einen vollständig zusammengebauten Motor, inklusive
Zündkerze, Vergaser, Propellermietnehmer und Propellerschrauben.
** Die Leistung kann abhängig vom Schalldämpfer schwanken. Der angegebene Wert
beschreibt die maximal erreichbare Leistung.
Sicherheitshinweise
1)
Motor nie für bemannte Flugzeuge verwenden.
2)
Beim Betrieb von Modellflugzeugen immer die landesgültigen
Sicherheitsbestimmungen beachten.
3)
Der Hersteller übernimmt keinerlei Haftung für Schäden, die durch den Betrieb von
Modellen oder anderen Geräten, angetrieben durch MVVS 175 Motoren, entstehen.
4)
Bitte immer Original-Ersatzteile verwenden.
5)
Vermeiden Sie unsachgemäßen Umgang mit dem Motor.
6)
Bitte überprüfen Sie vor jedem Flug, ob die Propellerschrauben intakt sind und fest
sitzen. Bei Verwendung eines Spinners, bitte auch dessen feste Verschraubung
überprüfen. Bei der Montage des Spinners bitte Installationshinweise beachten.
Maximale Leistung **
Schalldämpfer INT 80.01
19,8 PS / 6700 U/min
+MVVS Krümmer
Maximales Drehmoment **
Schalldämpfer INT 80.01
21 N/m / 6200 U/min
+MVVS Krümmer
Benzin bleifrei 95
Kraftstoff
Oktan
Öl-Benzin-Gemisch
Schmierung
1:40
Drehzahlbereich
1000 – 7500 U/min
