Ihr Modell beinhaltet den neuesten Traxxas TQi 2,4 GHz-
™
Sender mit Traxxas Link
Modellspeicher. Der Sender nutzt
zwei Kanäle zur Steuerung von Beschleunigung und Lenkung.
Der Empfänger im Inneren des Modells verfügt über 5
Ausgangskanäle. Ihr Modell ist mit einem Servo und einem
elektronischen Geschwindigkeitsregler ausgestattet.

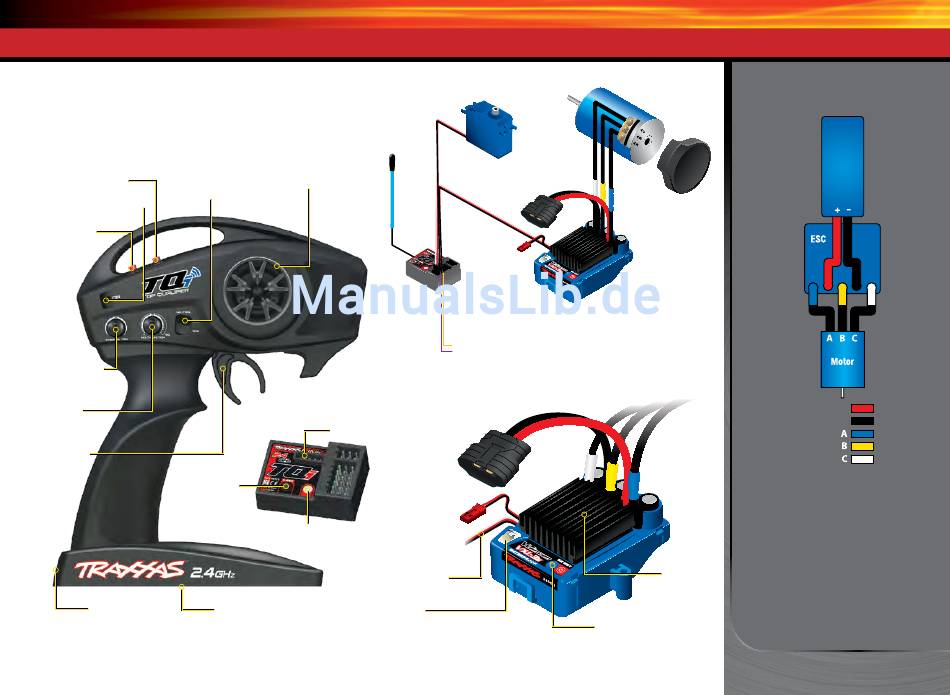

SENDER UND EMPFÄNGER
Einstellungstaste
Gashebel -
Nullpunkteinstellung
Rot/Grün Status-LED
mehr Informationen auf
Seite 28
Menütaste
Trimmen
der Lenkung
Multifunktions-
schalter
Gashebel
Link-
Taste
Hauptschalter
Batteriefach
** Zusätzlicher Sensoranschluss zur Verwendung mit der Telemetrie-Erweiterungsmodul (mehr Informationen auf
Traxxas.com und in den mitgelieferten Materialien)
TRAXXAS TQ
FUNKSYSTEM UND VELINEON ANTRIEBSSYSTEM
i
MODELL - ELEKTRISCHES DIAGRAMM
Lenkrad
Antenne
ELEKTRONISCHER GESCHWINDIGKEITSREGLER
VXL-3s
Traxxas
Sensor Erweiterungs-
Hochstromanschluss
Port**
zur Batterie
Lüfteranschluss
(für optionale
Verwendung)
LED
Empfängerkabel
(RX Kabel)
LED
Kanal 1
Lenk-Servo
Traxxas Hochstromanschluss
(Male) zur Batterie
Lüfteranschluss
(für optionale Verwendung)
V/T - Spannungs-/
Temperatursensor-Port**
Kanal 2
RPM - Drehzahlsensor-Port**
Elektronischer Geschwindigkeitsregler
BATT/
CH5 - Batterie/Channel 5*
CH4 - Kanal 4*
CH3 - Kanal 3*
CH2 - Geschwindigkeitsregler
CH1 - Lenk-Servo
CH1 - Kanal 1*
* Nicht verwendet
** Zusätzlicher Sensoranschluss zur Verwendung mit der Telemetrie-Erweiterungsmodul
(mehr Informationen auf Traxxas.com und in den mitgelieferten Materialien)
Taste EZ-Set
(Ein/Aus-Schalter)
Elektronischer Geschwindigkeitsregler/
Bürstenlosen Motor
Motor Elektrisches Diagramm
(Korrekter Motoranschluss
siehe Seitenleiste)
Motorabdeckung
- Minus
zum Motor
Kühlblech
SLASH VXL • 11
BATTERIE
+ Plus
