Dieses Ladegerät ist
ausschließlich für die
Verwendung mit NiMH-
Batterien mit iD von
Traxxas vorgesehen. Ältere
Hochstromanschlüsse von
Traxxas sind mit diesem
Ladegerät nicht kompatibel.
Versuchen Sie NICHT, ältere
Anschlüsse mit Gewalt
mit dem Ladeanschluss zu
verbinden.
Überprüfen Sie die Polarität
der Batterien, wenn die
Funktionsanzeige nicht grün
leuchtet. Ausführlichere
Informationen über weitere
Blinksignale der LED finden Sie
in der Abbildung auf Seite 30.
Verwenden der richtigen
Batterien
Der Sender verwendet
AA-Batterien. Nehmen Sie
neuen Alkaline-Batterien.
Verwenden Sie keine wieder
aufladbaren AA-Zellen für
den TQi-Sender, da sie nicht
genügend Spannung für die
optimale Performance des
Senders bereitstellen.
Vorsicht: Stellen Sie das
Fahren mit Ihrem Modell
beim ersten Anzeichen
nachlassender Batterien
(blinkendes rotes Licht
am Sender) ein , um einen
Verlust des Funksignals zu
vermeiden.
2,3
12 • SLASH 4x4
TRAXXAS TQ
FUNKSYSTEM UND VELINEON ANTRIEBSSYSTEM
i

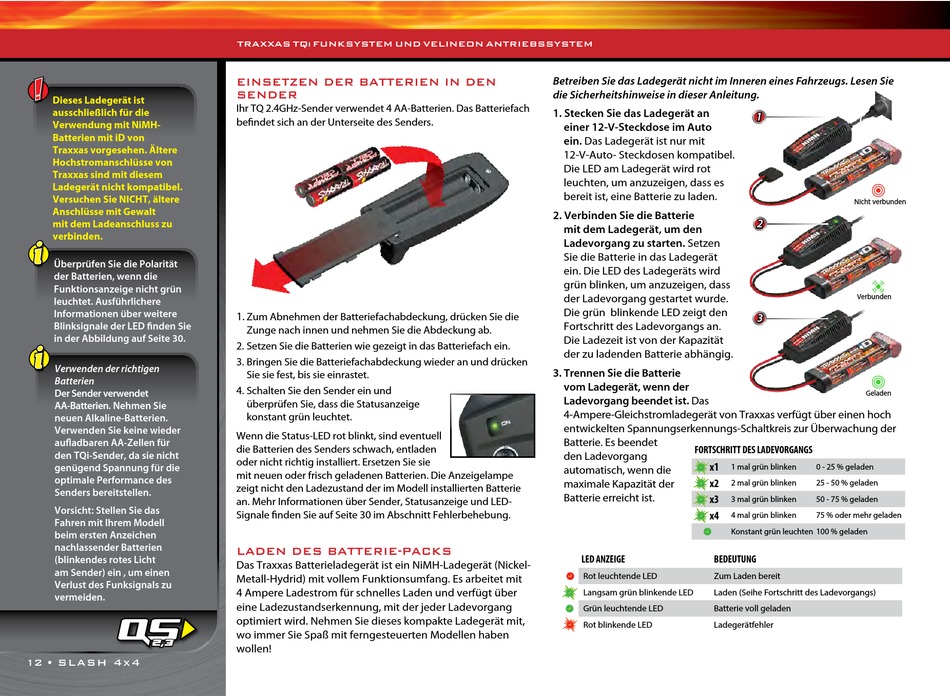

EINSETZEN DER BATTERIEN IN DEN
SENDER
Ihr TQ 2.4GHz-Sender verwendet 4 AA-Batterien. Das Batteriefach
befindet sich an der Unterseite des Senders
1.
Zum Abnehmen der Batteriefachabdeckung, drücken Sie die
Zunge nach innen und nehmen Sie die Abdeckung ab.
2. Setzen Sie die Batterien wie gezeigt in das Batteriefach ein.
3. Bringen Sie die Batteriefachabdeckung wieder an und drücken
Sie sie fest, bis sie einrastet.
4. Schalten Sie den Sender ein und
überprüfen Sie, dass die Statusanzeige
konstant grün leuchtet.
Wenn die Status-LED rot blinkt, sind eventuell
die Batterien des Senders schwach, entladen
oder nicht richtig installiert. Ersetzen Sie sie
mit neuen oder frisch geladenen Batterien. Die Anzeigelampe
zeigt nicht den Ladezustand der im Modell installierten Batterie
an. Mehr Informationen über Sender, Statusanzeige und LED-
Signale finden Sie auf Seite 30 im Abschnitt Fehlerbehebung.
LADEN DES BATTERIE-PACKS
Das Traxxas Batterieladegerät ist ein NiMH-Ladegerät (Nickel-
Metall-Hydrid) mit vollem Funktionsumfang. Es arbeitet mit
4 Ampere Ladestrom für schnelles Laden und verfügt über
eine Ladezustandserkennung, mit der jeder Ladevorgang
optimiert wird. Nehmen Sie dieses kompakte Ladegerät mit,
wo immer Sie Spaß mit ferngesteuerten Modellen haben
wollen!
Betreiben Sie das Ladegerät nicht im Inneren eines Fahrzeugs. Lesen Sie
die Sicherheitshinweise in dieser Anleitung.
1. Stecken Sie das Ladegerät an
.
einer 12-V-Steckdose im Auto
ein. Das Ladegerät ist nur mit
12-V-Auto- Steckdosen kompatibel.
Die LED am Ladegerät wird rot
leuchten, um anzuzeigen, dass es
bereit ist, eine Batterie zu laden.
2. Verbinden Sie die Batterie
mit dem Ladegerät, um den
Ladevorgang zu starten. Setzen
Sie die Batterie in das Ladegerät
ein. Die LED des Ladegeräts wird
grün blinken, um anzuzeigen, dass
der Ladevorgang gestartet wurde.
Die grün blinkende LED zeigt den
Fortschritt des Ladevorgangs an.
Die Ladezeit ist von der Kapazität
der zu ladenden Batterie abhängig.
3. Trennen Sie die Batterie
vom Ladegerät, wenn der
Ladevorgang beendet ist. Das
4-Ampere-Gleichstromladegerät von Traxxas verfügt über einen hoch
entwickelten Spannungserkennungs-Schaltkreis zur Überwachung der
Batterie. Es beendet
den Ladevorgang
automatisch, wenn die
maximale Kapazität der
Batterie erreicht ist.
LED ANZEIGE
Rot leuchtende LED
Langsam grün blinkende LED
Grün leuchtende LED
Rot blinkende LED
1
Nicht verbunden
2
Verbunden
3
Geladen
FORTSCHRITT DES LADEVORGANGS
x1
1 mal grün blinken
0 - 25 % geladen
x2
2 mal grün blinken
25 - 50 % geladen
x3
3 mal grün blinken
50 - 75 % geladen
x4
4 mal grün blinken
75 % oder mehr geladen
Konstant grün leuchten 100 % geladen
BEDEUTUNG
Zum Laden bereit
Laden (Seihe Fortschritt des Ladevorgangs)
Batterie voll geladen
Ladegerätfehler
