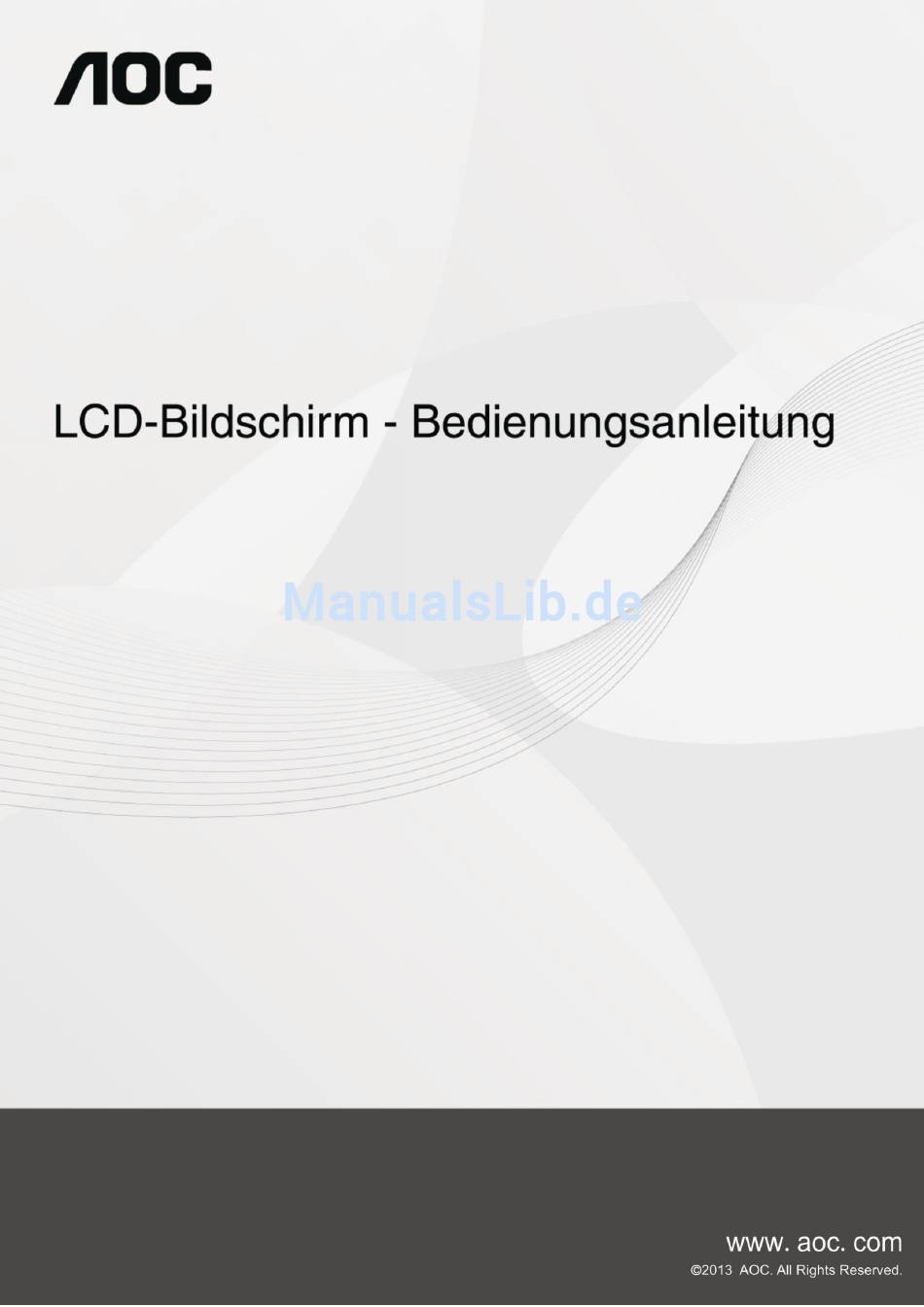

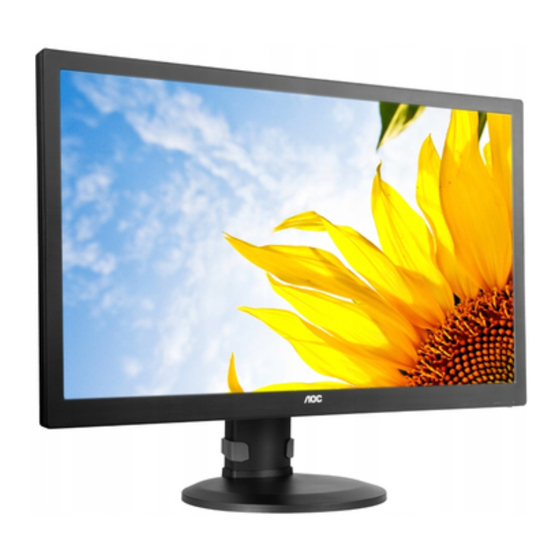

- Seite 1 E2770S /E2770S /E2770P Q2770P G2770P M2770V/ M2870V/M2870V /M2870V I2770V/I2770V -Hintergrundbeleuchtung (LED...
-
Seite 2: Inhaltsverzeichnis
icherheit ..................................4 Nationale Konventionen ............................. 4 Stromversorgung ............................... 5 Installation ................................6 Reinigung................................8 Sonstige ................................9 Einstellungen ................................10 Kartoninhalt ..............................10 Anbringen des Fußes ............................11 Anpassen des Blickwinkels ..........................12 Anschließen des Monitors..........................13 Anbringen des Wandhängearms........................16 Anpassen ................................ - Seite 3 Vorschrift ................................. 66 FCC-Erklärung ..............................66 WEEE-Erklärung（Optional） ......................... 67 WEEE-Erklärung für Indien（Optional） ......................67 TCO DOCUMENT ............................68 Dienst ..................................69...
-
Seite 4: Icherheit
icherheit Nationale Konventionen Die folgenden Abschnitte erklä ren die Bedeutung der Symbole, die in diesem Dokument verwenden werden. Anmerkung, Achtung und Warnung In dieser Anleitung sehen Sie einige Textblöcke, die von einem Symbol begleitet sind und fett oder kursiv gedruckt sind. -
Seite 5: Stromversorgung
Stromversorgung Der Monitor darf nur mit Strom versorgt werden, der den Spezifikationen auf dem Typenschild am Monitor entspricht. Fragen Sie Ihren Händler oder Ihr Elektrizitätswerk vor Ort, wenn Sie sich nicht sicher sind über die Spezifikationen Ihres Netzstroms. Der Monitor ist mit einem dreipoligen geerdeten Stecker ausgestattet, der einen dritten (Erdungs-)Zinken hat. Dieser Stecker passt nur in eine geerdete Steckdose. -
Seite 6: Installation
Installation Stellen Sie den Monitor nicht auf einen instabilen Wagen, Stä nder, Stativ, Ausleger oder Tisch. Ernsthafte Verletzungen und Schä den an dem Gerät kö nnen durch das Herunterfallen des Monitors auftreten. Verwenden Sie nur vom Hersteller empfohlene oder mit dem Produkt mitgelieferte Wagen, Ständer, Stative, Ausleger oder Tische. Befolgen Sie die Installationsanweisungen von dem Hersteller und verwenden nur die vom Hersteller empfohlenen Befestigungsmittel. -
Seite 8: Reinigung
Reinigung Reinigen Sie regelmäßig das Gehäuse mit dem mitgelieferten Tuch. Sie können ein mildes Reinigungsmittel verwenden, um Flecken zu entfernen. Verwenden Sie kein aggressives Reinigungsmittel. Das Monitorgehäuse kann dadurch verätzt werden. Achten Sie während der Reinigung darauf, dass kein Reinigungsmittel in das Geräteinnere eindringt. Reinigungstuch darf nicht zu grob sein. -
Seite 9: Sonstige
Sonstige Trennen Sie UNVERZÜGLICH das Netzkabel vom Netz und nehmen mit dem Kundendienst Kontakt auf, wenn Sie Rauch, einen ungewöhnlichen Geruch oder komische Geräusche an dem Gerät bemerken. Achten Sie darauf, dass die Lü ftungsö ffnungen nicht von einem Tisch oder Vorhang bedeckt werden. Setzen Sie den LCD-Monitor während des Betriebs keinen schweren Vibrationen oder starken Stoßeinwirkungen aus. -
Seite 10: Einstellungen
Anleitung Basi Ständer Drahthalter MHL Kabel Netzkabel Kabel DVI Kabel Analoges Kabel HDMI Kabel USB Kabel Audio Kabel DP Kabel Je nach Land und Region werden nicht sämtliche Signalkabel (Analog-,Audio. USB.DVI-, MHL,DP,HDMI-Kabel)mitgeliefert. Ihr Händler oder Ihre AOC-Zweigniederlassung informieren Sie gerne. -
Seite 11: Anbringen Des Fußes
Anbringen des Fußes Mit den folgenden Schritten bringen Sie des Fußes an oder entfernen diesen. 70S/70V Anbringen: Entfernen: Anbringen: Entfernen:... -
Seite 12: Anpassen Des Blickwinkels
Anpassen des Blickwinkels Um eine optimale Ansicht zu erhalten, schauen Sie bitte den Bildschirm an und stellen dann den Winkel des Monitors nach Ihren Bedürfnissen ein. Halten Sie den Fuß des Monitors fest, damit der Monitor nicht umkippt, wenn Sie den Winkel des Monitors ä ndern. Der Monitor kann um -5 bis 25°... -
Seite 13: Anschließen Des Monitors
Anschließen des Monitors Kabelverbindungen auf der Rü ckseite des Monitors und des Computers: E2770SD/I2770V/M2770V/M2870V E2770SHE... - Seite 14 3 .E2770PQU 4 . Q2770PQU/G2770PQU 5. M2870VHE / I2770VHE 6. M2870VQ Netzanschluss Analog (DB-15 VGA-Kabel) HDMI Audio eingang Kopfhörerausgang Display port HDMI/MHL USB eingang 10. USB 2.0x2 11. USB 3.0 12. USB 3.0+ Schnellladung Anschluss 13. Netzschalter Schalten Sie immer vor der Reinigung den PC und den LCD-Monitor aus, um die Geräte zu schützen. Schließen Sie das Netzkabel an den Netzanschluss an der Rückseite des Monitors an.
- Seite 15 Anschluss an der Rückseite des Monitors; das andere Ende schließen Sie an den DVI-Ausgang des Computers an. (Optional – Erfordert eine Grafikkarte mit HDMI -Ausgang) – Verbinden Sie ein Ende des HDMI -Kabels mit dem Anschluss an der Rü ckseite des Monitors; das andere Ende schließen Sie an den HDMI -Ausgang des Computers an.
-
Seite 16: Anbringen Des Wandhängearms
Schließen Sie die Kabel wieder an. Anweisungen zur Befestigung des optionalen Wandhä ngearms an der Wand sind in seiner mitgelieferten Montageanleitung angegeben. Hinweis : VESA-Montageschrauben stehen nicht für alle Modelle zur Verfügung. Bitte wenden Sie sich an Ihren Fachhändler oder eine offizielle AOC-Abteilung. -
Seite 17: Anpassen
Anpassen Einstellen der optimalen Auflösung Windows Vista Unter Windows Vista: 1 Klicken Sie auf START. 2 Klicken Sie auf SYSTEMSTEUERUNG. 3 Klicken Sie auf Darstellung und Anpassung. 4 Klicken Sie auf Anpassung... - Seite 18 5 Klicken Sie auf Anzeigeeinstellungen. 6 Schieben Sie den Auflösungs-SCHIEBEREGLER auf Optimale voreingestellte Auflösung...
-
Seite 19: Windows Xp
Windows XP Unter Windows XP: 1 Klicken Sie auf START. 2 Klicken Sie auf EINSTELLUNGEN. 3 Klicken Sie auf SYSTEMSTEUERUNG. 4 Klicken Sie auf Darstellung und Design. 5 Klicken Sie doppelt auf ANZEIGE. -
Seite 20: Windows Me/2000
6 Klicken Sie auf EINSTELLUNGEN. 7 Schieben Sie den Auflösungs-SCHIEBEREGLER auf Optimale voreingestellte Auflö sung. Windows ME/2000 Unter Windows ME/2000: 1 Klicken Sie auf START. 2 Klicken Sie auf EINSTELLUNGEN. 3 Klicken Sie auf SYSTEMSTEUERUNG. 4 Klicken Sie doppelt auf ANZEIGE. 5 Klicken Sie auf EINSTELLUNGEN. -
Seite 21: Windows 8
Windows 8 Unter Windows 8: Rechtsklicken Sie, klicken Sie dann unten rechts im Bildschirm auf Alle Apps. ein. Stellen Sie „Anzeige“ auf „Kategorie“ Klicken Sie auf Darstellung und Anpassung... - Seite 22 Klicken Sie auf Anzeige Stellen Sie den Regler der Auflösung auf Optimale voreingestellte Auflösung.
-
Seite 23: Hotkeys
Hotkeys E2770SD/I2770V/M2770V/M2870V Quelle-Schnelltaste/ Auto/Beenden Clear Vision/- 4:3 or Wide/+ MENU /IN E2770SHE/E2770PQU/Q2770PQU/G2770PQU/I2770VHE/M2870VQ/M2870VHE Quelle-Schnelltaste/ Auto/Beenden Clear Vision/- Lautstärke /+ MENU /IN... - Seite 24 Clear Vision Wenn kein Bildschirmtext angezeigt wird, drü cken Sie zum Aktivieren von Clear Vision die Taste „- “. Wählen Sie mit den Tasten „-“ / „+“ zwischen „Schwach“, „Mittel“, „Stark“ und „Aus“. Die Standardeinstellung ist immer „Aus“. Halten Sie die Taste „- “ zur Aktivierung der Clear Vision-Demo 5 Sekunden gedrückt, die Meldung „Clear Vision-Demo: Ein“...
-
Seite 25: Mhl (Mobile High-Definition Link) Verwenden
MHL (Mobile High-Definition Link) verwenden MHL (Mobile High-Definition Link) Diese Funktion ermöglicht Ihnen, Videos und Fotos (von einem verbundenen Mobilgerät, das MHL unterstützt, importiert) auf dem Bildschirm des Produktes zu genießen. Zum Einsatz der MHL-Funktion benötigen Sie ein MHL-zertifiziertes Mobilgerät. Sie kö nnen auf der Webseite ●... -
Seite 26: Osd-Einstellungen
OSD-Einstellungen Grundlegende, einfache Anweisungen zu den Steuertasten. 1) Drücken Sie die Taste MENU (Menü) zum Aufrufen des OSD-Menus. 2) Drücken Sie - oder+ zum Ansteuern der einzelnen Funktionen. Wenn die gewünschte Funktion hervorgehoben ist, aktivieren Sie sie mit der Taste MENU (Menü). Wenn die gewünschte Funktion hervorgehoben ist, aktivieren Sie sie mit der Taste MENU (Menü). -
Seite 27: Luminanz
Luminanz 1 Drücken Sie zum Aufrufen des Menüs (Menü). 2 Wä hlen Sie mit - oder+ das Element (Luminanz), drücken Sie zum Aufrufen 3 Wä hlen Sie mit - oder + die gewünschte Option des Untermenü s , drücken Sie zum Aufrufen 4 Drücken Sie zum Anpassen - oder +. -
Seite 28: Bild-Setup
Bild-Setup 1 Drücken Sie zum Aufrufen des Menüs (Menü). 2 Wä hlen Sie mit - oder + das Element (Bild-Setup), drücken Sie zum Aufrufen 3 Wä hlen Sie mit - oder + die gewünschte Option des Untermenü s , drücken Sie zum Aufrufen 4 Drücken Sie zum Anpassen - oder +. -
Seite 29: Farbtemp
Farbtemp 1 Drücken Sie zum Aufrufen des Menüs (Menü). 2 Wä hlen Sie mit - oder + das Element (Farbtemp), drücken Sie zum Aufrufen 3 Wä hlen Sie mit - oder + die gewünschte Option des Untermenü s , drücken Sie zum Aufrufen 4 Drücken Sie zum Anpassen - oder +. -
Seite 30: Bildverstärkung
Bildverstärkung 1 Drücken Sie zum Aufrufen des Menüs (Menü). 2 Wä hlen Sie mit - oder + das Element (Bildverstärkung), drücken Sie zum Aufrufen 3 Wä hlen Sie mit - oder + die gewünschte Option des Untermenü s , drücken Sie zum Aufrufen 4 Drücken Sie zum Anpassen - oder +. -
Seite 31: Osd-Konfiguration
OSD-Konfiguration 1 Drücken Sie zum Aufrufen des Menüs (Menü). 2 Wä hlen Sie mit - oder + das Element (OSD-Konfiguration), drücken Sie zum Aufrufen 3 Wä hlen Sie mit - oder +die gewünschte Option des Untermenüs , drü cken Sie zum Aufrufen 4 Drücken Sie zum Anpassen - oder +. -
Seite 32: Weitere Funktionen
Erkennung des Eingangsaus Auto / Analog / DVI / HDMI wahl (I2770VHE/M2870VHE ) Eingangsaus automatischen Erkennung Auto / Analog / DVI (E2770SD/I2770V/M2770V/M2870V ) wahl ur automatischen Erkennung des Eingangsaus Auto / Analog / DVI / wahl HDMI/DP (Q2770PQU/G2770PQU/M2870VQ ) Eingangsaus Analog Analoge Eingabesignalquelle auswählen... -
Seite 33: Beenden
Beenden 1 Drücken Sie zum Aufrufen des Menüs (Menü). 2 Wä hlen Sie mit - oder + das Element (Beenden), drü cken Sie zum Aufrufen 3 Drücken Sie zum Verlassen Exit Exit the main OSD... -
Seite 34: Led-Anzeigen
LED-Anzeigen Status LED-Farbe Vollbetriebs-Modus Grün oder Blau Schlaf-Modus Orange oder Rot... -
Seite 35: Treiber
Treiber Monitor treiber Windows 2000 1. Starten Sie Windows® 2000. 2. Klicken Sie auf die 'Start'-Schaltfläche, wählen Sie 'Einstellungen' und klicken Sie dann auf 'Systemsteuerung'. 3. Klicken Sie doppelt auf das 'Anzeige'-Symbol. 4. Wä hlen Sie den Registerreiter 'Einstellungen' und klicken Sie dann auf 'Weitere Optionen...'. 5. -
Seite 36: Windows Xp
Windows XP 1. Fahren Sie Windows® XP hoch. 2. Klicken Sie auf die Schaltflä che "Start" und klicken anschließend auf "Systemsteuerung". 3. Klicken Sie auf "Darstellung und Design". 4. Klicken Sie auf "Anzeige". - Seite 37 5. Klicken Sie auf den Registerreiter "Einstellungen" und dann auf die Schaltfläche "Erweitert". 6. Öffnen Sie die Registerkarte "Monitor" - Wenn die Schaltflä che "Eigenschaften" deaktiviert ist, dann bedeutet es, dass der Monitor richtig konfiguriert wurde. Beenden Sie bitte die Installation. - Wenn die Schaltflä...
- Seite 38 8. Klicken Sie auf die Option "Software von einer Liste oder bestimmten Quelle installieren (für fortgeschrittene Benutzer)" und dann auf die Schaltflä che "Weiter". 9. Wä hlen Sie die Option "Nicht suchen, sondern den zu installierenden Treiber selbst wählen". Klicken Sie anschließend auf die Schaltflä...
-
Seite 39: Windows Vista
Windows Vista 1. Klicken Sie auf "Start" und dann auf "Systemsteuerung". Klicken Sie anschließend doppelt auf "Darstellung und Anpassung". 2. Klicken Sie auf "Anpassung" und dann auf "Anzeigeeinstellungen". 3. Klicken Sie auf "Erweiterte Einstellungen...". - Seite 40 4. Klicken Sie auf "Eigenschaften" auf der Registerkarte "Monitor". Wenn die Schaltfläche "Eigenschaften" deaktiviert ist, dann bedeutet es, dass die Konfiguration Ihres Monitors vervollständigt wurde. Der Monitor kann ohne Weiteres verwendet werden. Wenn die Meldung "Windows muss..." wie unten abgebildet angezeigt wird, klicken Sie bitte auf "Fortfahren". 5.
-
Seite 41: Windows 7
Windows 7 1. Starten Sie Windows® 7 2. Klicken Sie auf die 'Start'-Schaltflä che und anschließend auf 'Systemsteuerung'. 3. Klicken Sie auf das 'Anzeige'-Symbol. 4. Klicken Sie auf die “Anzeigeeinstellungen ändern”-Schaltfläche. - Seite 42 5. Klicken Sie auf die “ Erweiterte Einstellungen”-Schaltfläche. Klicken Sie auf die “Monitor”-Registerkarte und anschließend auf “Eigenschaften” 7. Klicken Sie auf die “Treiber”-Registerkarte.
- Seite 43 8. Öffnen Sie das "Treibersoftware aktualisieren-PnP-Monitor (Standard)"-Fenster, indem Sie “Treiber aktualisieren... “ und anschließend die "Auf dem Computer nach Treibersoftware suchen"-Schaltfläche anklicken. 9. Wä hlen Sie "Aus einer Liste von Gerätetreibern auf dem Computer auswählen". 10. Klicken Sie auf die “Von Disk”-Schaltfläche. Klicken Sie dann auf “Durchsuchen” und wählen Sie das folgende Verzeichnis: X:\Driver\Modulbezeichnung (wobei “X”...
- Seite 44 11. Wä hlen Sie die "xxx.inf"-Datei und klicken Sie auf “Öffnen”. Klicken Sie anschließend auf die “OK”-Schaltfläche. 12. Wä hlen Sie Ihr Bildschirmmodell und klicken Sie auf “Weiter”. Die Dateien werden von der CD auf Ihre Festplatte kopiert. 3. Schließen Sie alle offenen Fenster und entnehmen Sie die CD. 14.
-
Seite 45: Windows 8
Windows 8 Starten Sie Windows® 8. Rechtsklicken Sie, klicken Sie dann unten rechts im Bildschirm auf Alle Apps. Klicken Sie auf das Systemsteuerung-Symbol. Stellen Sie „Anzeige“ auf „Große Symbole“ oder „Kleine Symbole“ ein. Klicken Sie auf das „Anzeige“-Symbol. - Seite 46 Klicken Sie auf die „Anzeigeeinstellungen ändern“-Schaltfläche. Klicken Sie auf die „Erweiterte Einstellungen“-Schaltfläche. Klicken Sie auf das „Monitor“-Register und anschließend auf die „Eigenschaften“-Schaltfläche.
- Seite 47 Klicken Sie auf das „Treiber“-Register. 10. Öffnen Sie das Fenster „Treibersoftware aktualisieren - PnP-Monitor (Standard)“ durch Anklicken von „Treiber aktualisieren“; klicken Sie dann auf die „Auf dem Computer nach Treibersoftware suchen“-Schaltflä che. 11. Wä hlen Sie „Aus einer Liste von Gerätetreibern auf dem Computer auswählen “.
- Seite 48 12. Klicken Sie auf die „Datenträger“-Schaltflä che. Klicken Sie auf „Durchsuchen“ und navigieren Sie zu folgendem Verzeichnis: X:\Driver\module name (wobei X der Laufwerksbuchstabe des CD-Laufwerks ist). 13. Wä hlen Sie die Datei „xxx.inf“ und klicken Sie auf „Öffnen“. Klicken Sie auf die „OK“-Schaltfläche. 14.
-
Seite 49: I-Menu
Willkommen bei der „i-Menu“-Software von AOC. i-Menu erleichtert Ihnen die Einstellung Ihres Monitors, indem Sie Einstellungen bequem am Bildschirm erledigen können, statt die OSD-Tasten des Monitors dazu benutzen zu müssen. Zum Einrichten der Software klicken Sie bitte hier. Führen Sie die Installation bitte anhand der... -
Seite 50: E-Saver
Viel Freude mit der Verwendung der Monitorenergieverwaltungssoftware AOC e-Saver! AOC e-Saver bietet intelligente Ausschaltfunktionen für Monitore an, damit Sie Ihren Monitor zeitgerecht ausschalten können, egal in welchem Zustand sich der PC befindet (eingeschaltet, ausgeschaltet, im Energiesparmodus oder Bildschirmschoner aktiviert). Sie können den Ausschaltzeitpunkt festlegen (siehe Beispiel unten). Klicken Sie bitte auf "driver/e-Saver/setup.exe", um die Installation der Software e-Saver zu starten. -
Seite 51: Screen
Screen+ Willkommen bei der “Screen+”-Software von AOC. Bei Screen+ handelt es sich um Software für das Teilen des Desktop-Bildschirms in einzelne Bereiche für unterschiedliche Fenster. Sie brauchen lediglich ein Fenster in einen solchen Bereich zu ziehen, damit Sie darauf zugreifen können. Die Software unterstützt die Anzeige des Inhalts mehrerer physikalischer Bildschirme auf einem Monitor, eine beträ... -
Seite 52: Fehlersuche
überschreitet. Verwenden Sie die maximale Auflö sung und Frequenz, die der Monitor unterstützt. Stellen Sie sicher, das die AOC Monitor-Treiber installiert wurden (AOC Monitortreiber finden Sie unter: hie). Das Bild ist unscharf & hat Ändern Sie den Kontrast und die Helligkeit. - Seite 53 Stellen Sie sicher, dass der Netzschalter des Computers in der EIN-Position ist. Stellen Sie sicher, dass die Videokarte fest in dem Steckplatz eingesteckt ist. Der Monitor verharrt im Stellen Sie sicher, dass das Videokabel des Monitors richtig mit dem "Schlaf-Modus" Computer verbunden ist.
-
Seite 54: Spezifikationen
Vertikaler Abtastbereich (Maximum) 336.31mm LCD-Bildschirm Auflö sung Optimale voreingestellte Auflö sung 1920 x 1080@60Hz Plug & Play VESA DDC2B/CI E2770SD/M2770V/I2770V:D-Sub 15 Pole,DVI 24 pole E2770SHE:D-Sub 15 Pole,HDMI Eingabeanschluss I2770VHE:D-Sub 15 Pole, DVI 24 Pole,HDMI Videoeingabesignal Analog: 0,7Vp-p(Standard), 75 OHM,TMDS Stromversorgung 100-240V~, 50/60Hz... - Seite 55 Nicht im Betrieb 0~ 12192m (0~ 40000 ft )
- Seite 56 Modellnummer E2770PQU System TFT Farb-LCD Sichtbare Anzeigeflä che 68.6 cm diagonal Pixelabstand 0.3114 mm(H) x 0.3114 mm(V) Video R, G, B analoge Schnittstelle &Digital Schnittstelle Separate Sync. H/V TTL Anzeigefarbe 16.7M Farben Punkttakt 148.5MHz Horizontale Abtastfrequenz 30 kHz - 83 kHz Horizontaler Abtastbereich 597.89mm (Maximum)
- Seite 57 Modellnummer Q2770PQU System TFT Farb-LCD Sichtbare Anzeigeflä che 68.6 cm diagonal Pixelabstand 0.233 mm(H) x 0.233 mm(V) Video R, G, B analoge Schnittstelle &Digital Schnittstelle Separate Sync. H/V TTL Anzeigefarbe 16.7M Farben Punkttakt 241.5MHz 30 kHz - 83 kHz for D-Sub Horizontale Abtastfrequenz 30 kHz - 99 kHz for DVI (dual link) ;...
- Seite 58 Modellnummer G2770PQU System TFT Farb-LCD Sichtbare Anzeigeflä che 68.6 cm diagonal Pixelabstand 0.311 mm(H) x 0.311 mm(V) Video R, G, B analoge Schnittstelle &Digital Schnittstelle Separate Sync. H/V TTL Anzeigefarbe 16.7M Farben Punkttakt 330MHz 30 kHz - 83 kHz Horizontale Abtastfrequenz 30 kHz - 160 kHz for DVI (dual link) ;...
- Seite 59 Modellnummer M2870V/M2870VQ/M2870VHE System TFT Farb-LCD Sichtbare Anzeigeflä che 71.1 cm diagonal Pixelabstand 0.32 mm(H) x 0.32 mm(V) Video R, G, B analoge Schnittstelle &Digital Schnittstelle Separate Sync. H/V TTL Anzeigefarbe 16.7M Farben Punkttakt 148.5MHz Horizontale Abtastfrequenz 30 kHz - 83 kHz 620.9mm Horizontaler Abtastbereich (Maximum)
-
Seite 60: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi E2770SD/E2770SHE/E2770PQU/M2770V/M2870V/I2770V/I2770VHE/M2870VHE/M2870VQ Horizontale Vertikale Frequenz (Hz) FUSS AUFLÖSUNG Frequenz (kHz) 640 X 480@60Hz 31.469 59.94 640 X 480@67Hz 66.667 MODE 640 X 480@72Hz 37.861 72.809 640 X 480@75Hz 37.5 720 X 400@70Hz 31.469 70.087 MODE 800 X 600@56Hz 35.156 56.25... - Seite 61 Q2770PQU Horizontale Vertikale Frequenz (Hz) FUSS AUFLÖSUNG Frequenz (kHz) 640 X 480@60Hz 31.469 59.94 MAC MODE 640 X 480@67Hz 66.667 640 X 480@72Hz 37.861 72.809 640 X 480@75Hz 37.5 IBM MODE 720 X 400@70Hz 31.469 70.087 800 X 600@56Hz 35.156 56.25 800 X 600@60Hz 37.879...
- Seite 62 G2770PQU Horizontale Vertikale FUSS AUFLÖSUNG Frequenz (kHz) Frequenz (Hz) 640x480@60Hz 31.469 59.94 640x480@72Hz 37.861 72.809 640x480@75Hz 37.5 800x600@56Hz 35.156 56.25 800x600@60Hz 37.879 60.317 SVGA 800x600@72Hz 48.077 72.188 800x600@75Hz 46.875 800x600@100Hz 46.875 1024x768@60Hz 48.363 60.004 1024x768@70Hz 56.476 70.069 SXGA 1280x1024@60Hz 63.981 60.02 WXGA 1440x900@60Hz...
-
Seite 63: Polzuweisungen
Polzuweisungen 15-poliges Farbdisplay-Signalkabel Pin-Nr. Signalname Pin-Nr. Signalname Video-Rot Video-Grün Erde Video-Blau Nicht verbunden Nicht verbunden DDC-Serielle Daten Kabelerkennung H-Sync. Erde-R V-Sync. Erde-G DDC-Serieller Takt Erde-B 24-poliges Farbdisplay-Signalkabel Pin-Nr. Signalname Pin-Nr. Signalname TMDS-Daten 2－ TMDS-Daten 3＋ ＋5 V Stromversorgung TMDS-Daten 2＋ TMDS-Daten 2/4, Schild Erde (für +5 V) TMDS-Daten 4－... - Seite 64 19-poliges Farbdisplay-Signalkabel Pin-Nr. Signalname Pin-Nr. Signalname TMDS-Daten 2＋ TMDS-Takt, Schild TMDS-Daten 2, Schild TMDS-Takt TMDS-Daten 2 Reserviert (nicht mit Gerät TMDS-Daten 1＋ verbunden) TMDS-Daten 1, Schild TMDS-Daten 1 TMDS-Daten 0+ DDC/CEC, Erde TMDS-Daten 0, Schild +5 V Stromversorgung TMDS-Daten 0 Hot-Plugging-Erkennung TMDS-Takt + 20-poliges Farbdisplay-Signalkabel...
-
Seite 65: Plug And Play
Plug and Play Plug & Play DDC2B Feature Dieser Monitor verfügt über VESA DDC2B-Fähigkeiten entsprechend dem VESA DDC STANDARD. Dadurch kann dieser Monitor das Host-System über seine Identität und, je nach der Stufe des verwendeten DDC, zusätzliche Informationen über seine Anzeigefä higkeiten informieren. DDC2B ist ein zweidirektionaler Datenkanal, der auf dem I2C-Protokoll basiert. -
Seite 66: Vorschrift
Vorschrift FCC-Erklärung FCC Klasse B Erklärung zur Funkentstörung WARNUNG: (FÜR FCC ZERTIFIZIERTE MODELLE) Anmerkung:Dieses Gerät wurde geprüft und erfü llt die Grenzwerte für ein Digitalgerä t der Klasse B gemäß Teil 15 der Richtlinien der amerikanischen Bundesbehörde für das Fernmeldewesen FCC. Diese Grenzwerte stellen einen angemessenen Schutz gegen schädliche Funkstörungen innerhalb von Wohngebä... -
Seite 67: Weee-Erklärung（Optional
WEEE-Erklärung（Optional） Entsorgung von Altgeräten von Privathaushalten im Bereich der Europäischen Union. Dieses Symbol auf dem Produkt oder seiner Verpackung gibt an, dass dieses Produkt nicht mit dem normalen Hausmüll entsorgt werden darf. Statt dessen obliegt es Ihrer Verantwortlichkeit, solche Altgeräte ordnungsgemäß zu entsorgen, indem Sie sie zu einer speziellen Sammelstelle zum Recycling von elektrischen und elektronischen Altgerä... -
Seite 68: Tco Document
TCO DOCUMENT (FOR TCO CERTIFIED MODELS) -
Seite 69: Dienst
Die AOC International (Europa) BV kann für Schä den von rü ckversandten Geräten, die nicht ordnungsgemäß verpackt worden sind, nicht haftbar gemacht werden. Die AOC International (Europa) BV deckt die Kosten für den Rückversand innerhalb der Staaten, die in dieser Garantieerklärung aufgeführt sind. Die AOC International (Europa) BV deckt keine Kosten, welche durch den grenzüberschreitenden Versand des Gerätes entstanden sind. - Seite 70 KÖNNEN KEINE GARANTIENANSPRÜCHE (WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND) GELTEND GEMACHT WERDEN. AOC DIE VERPFLICHTUNGEN DER AOC INTERNATIONAL (EUROPA) BV SOWIE DIE RECHTSMITTEL DES BENUTZERS GELTEN EINZIG UND ALLEIN WIE HIER ANGEGEBEN. DIE HAFTBARKEIT DER AOC INTERNATIONAL (EUROPA) BV, SEI SIE GEMÄSS VERTRAG, DELIKT, GARANTIE, DIREKTE VERBINDLICHKEIT U.A., ÜBERSTEIGT UNTER KEINEN UMSTÄNDEN DIE HÖHE DES PREISES DES...
