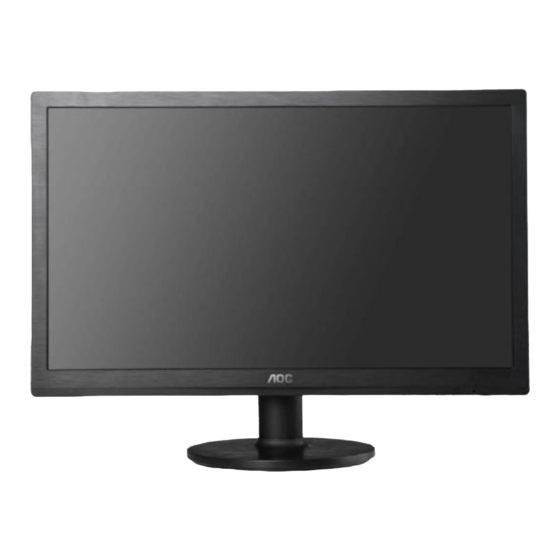

Seite 2: Inhaltsverzeichnis
icherheit ..................................3 Nationale Konventionen ............................. 3 Stromversorgung ............................... 4 Installation................................5 Reinigung................................6 Sonstige ................................7 Einstellungen ................................8 Kartoninhalt ................................ 8 Anbringen des Fußes und Untersatzes ......................9 Anpassen des Blickwinkels ..........................11 Anschließen des Monitors..........................12 Anbringen des Wandhängearms........................13 Anpassen ................................ -
Seite 3: Icherheit
icherheit Nationale Konventionen Die folgenden Abschnitte erklä ren die Bedeutung der Symbole, die in diesem Dokument verwenden werden. Anmerkung, Achtung und Warnung In dieser Anleitung sehen Sie einige Textblöcke, die von einem Symbol begleitet sind und fett oder kursiv gedruckt sind. -
Seite 4: Stromversorgung
Stromversorgung Der Monitor darf nur mit Strom versorgt werden, der den Spezifikationen auf dem Typenschild am Monitor entspricht. Fragen Sie Ihren Händler oder Ihr Elektrizitätswerk vor Ort, wenn Sie sich nicht sicher sind über die Spezifikationen Ihres Netzstroms. Der Monitor ist mit einem dreipoligen geerdeten Stecker ausgestattet, der einen dritten (Erdungs-)Zinken hat. Dieser Stecker passt nur in eine geerdete Steckdose. -
Seite 5: Installation
Installation Stellen Sie den Monitor nicht auf einen instabilen Wagen, Stä nder, Stativ, Ausleger oder Tisch. Ernsthafte Verletzungen und Schäden an dem Gerät können durch das Herunterfallen des Monitors auftreten. Verwenden Sie nur vom Hersteller empfohlene oder mit dem Produkt mitgelieferte Wagen, Stä nder, Stative, Ausleger oder Tische. Befolgen Sie die Installationsanweisungen von dem Hersteller und verwenden nur die vom Hersteller empfohlenen Befestigungsmittel. -
Seite 6: Reinigung
Reinigung Reinigen Sie regelmäßig das Gehäuse mit dem mitgelieferten Tuch. Sie kö nnen ein mildes Reinigungsmittel verwenden, um Flecken zu entfernen. Verwenden Sie kein aggressives Reinigungsmittel. Das Monitorgehäuse kann dadurch verätzt werden. Achten Sie während der Reinigung darauf, dass kein Reinigungsmittel in das Geräteinnere eindringt. Reinigungstuch darf nicht zu grob sein. -
Seite 7: Sonstige
Sonstige Trennen Sie UNVERZÜGLICH das Netzkabel vom Netz und nehmen mit dem Kundendienst Kontakt auf, wenn Sie Rauch, einen ungewöhnlichen Geruch oder komische Geräusche an dem Gerät bemerken. Achten Sie darauf, dass die Lü ftungsöffnungen nicht von einem Tisch oder Vorhang bedeckt werden. Setzen Sie den LCD-Monitor während des Betriebs keinen schweren Vibrationen oder starken Stoßeinwirkungen aus. -
Seite 8: Einstellungen
Einstellungen Kartoninhalt Monitor Gebrauchsanleitung auf Monitorfuß Stand Drahthalter der CD Netzkabel DVI-kabel Analoges kabel Audio -kabel Je nach Land und Region werden nicht sämtliche Signalkabel (Analog-, DVI-, Audio-Kabel) mitgeliefert. Ihr Händler oder Ihre AOC-Zweigniederlassung informieren Sie gerne. -
Seite 9: Anbringen Des Fußes Und Untersatzes
Anbringen des Fußes und Untersatzes Mit den folgenden Schritten bringen Sie den Untersatz an oder entfernen diesen. Setup: Entfernen:... - Seite 10 Setup: Entfernen:...
-
Seite 11: Anpassen Des Blickwinkels
Anpassen des Blickwinkels Um eine optimale Ansicht zu erhalten, schauen Sie bitte den Bildschirm an und stellen dann den Winkel des Monitors nach Ihren Bedürfnissen ein. Halten Sie den Fuß des Monitors fest, damit der Monitor nicht umkippt, wenn Sie den Winkel des Monitors ä ndern. 1>... -
Seite 12: Anschließen Des Monitors
Anschließen des Monitors Kabelverbindungen auf der Rü ckseite des Monitors und des Computers: Netzanschluss DVI-Kabel D-Sub-Kabel Audio-Kabel Schalten Sie immer vor der Reinigung den PC und den LCD-Monitor aus, um die Geräte zu schützen. Schließen Sie das Netzkabel an den Netzanschluss an der Rückseite des Monitors an. Verbinden Sie ein Ende des 15-pol. -
Seite 13: Anbringen Des Wandhängearms
Schließen Sie die Kabel wieder an. Anweisungen zur Befestigung des optionalen Wandhä ngearms an der Wand sind in seiner mitgelieferten Montageanleitung angegeben. Hinweis : VESA-Montageschrauben stehen nicht für alle Modelle zur Verfügung. Bitte wenden Sie sich an Ihren Fachhändler oder eine offizielle AOC-Abteilung. -
Seite 14: Anpassen
Anpassen Einstellen der optimalen Auflösung Windows Vista Unter Windows Vista: 1 Klicken Sie auf START. 2 Klicken Sie auf SYSTEMSTEUERUNG. 3 Klicken Sie auf Darstellung und Anpassung. 4 Klicken Sie auf Anpassung 5 Klicken Sie auf Anzeigeeinstellungen. - Seite 15 6 Schieben Sie den Auflösungs-SCHIEBEREGLER auf 1920 x 1080.
-
Seite 16: Windows Xp
Windows XP Unter Windows XP: 1 Klicken Sie auf START. 2 Klicken Sie auf EINSTELLUNGEN. 3 Klicken Sie auf SYSTEMSTEUERUNG. 4 Klicken Sie auf Darstellung und Design. 5 Klicken Sie doppelt auf ANZEIGE. -
Seite 17: Windows Me/2000
6 Klicken Sie auf EINSTELLUNGEN. 7 Schieben Sie den Auflösungs-SCHIEBEREGLER auf 1920 x 1080. Windows ME/2000 Unter Windows ME/2000: 1 Klicken Sie auf START. 2 Klicken Sie auf EINSTELLUNGEN. 3 Klicken Sie auf SYSTEMSTEUERUNG. 4 Klicken Sie doppelt auf ANZEIGE. 5 Klicken Sie auf EINSTELLUNGEN. -
Seite 18: Hotkeys
Hotkeys Quelle/Auto/Beenden Ökomodus (DCR)/ < Lautstärke /> Menü/Betreten Ein/Aus Ein/Aus Drücken Sie diese Taste zum Ein- bzw. Ausschalten des Monitors. Menü/Betreten Zum Anzeigen des OSD-Menüs und zum Bestätigen von Auswahlen. Lautstärke Wenn kein OSD-Menü eingeblendet ist, können Sie die Leiste der Lautstärkeregelung durch Betätigung der Lautstärketaste (>) aktivieren;... -
Seite 19: Osd-Einstellungen
OSD-Einstellungen Grundlegende, einfache Anweisungen zu den Steuertasten. Drücken Sie die Taste MENU (Menü) zum Aufrufen des OSD-Menus. Drücken Sie < oder > zum Ansteuern der einzelnen Funktionen. Wenn die gewünschte Funktion hervorgehoben ist, aktivieren Sie sie mit der Taste MENU (Menü). Wenn die gewünschte Funktion hervorgehoben ist, aktivieren Sie sie mit der Taste MENU (Menü). -
Seite 20: Luminanz
Luminanz Drücken Sie zum Aufrufen des Menüs (Menü). < oder > Wä hlen Sie mit das Element (Luminanz), drü cken Sie zum Aufrufen < oder > Wä hlen Sie mit die gewünschte Option des Untermenüs , drü cken Sie zum Aufrufen... - Seite 21 < oder > Drücken Sie zum Anpassen Drücken Sie zum Verlassen Helligkeit 0-100 Hintergrund-einstellung Kontrast 0-100 Kontrast vom Digitalregler. Standard Standard-Modus Text Text-Modus Internet Internet-Modus Eco-Modus Spiel Spiel-Modus Kino Kino-Modus Sport Sport-Modus Gamma1 Auf Gamma1 einstellen Gamma Gamma2 Gamma Gamma2 Auf Gamma1 einstellen Gamma3 Gamma Gamma 3 Auf Gamma1 einstellen Dynamisches Kontrastverhältnis deaktivieren...
-
Seite 22: Bild-Setup
Bild-Setup Drücken Sie zum Aufrufen des Menüs (Menü). < oder > Wä hlen Sie mit das Element (Bild-Setup), drü cken Sie zum Aufrufen < oder > Wä hlen Sie mit die gewünschte Option des Untermenüs , drü cken Sie zum Aufrufen... - Seite 23 < oder > Drücken Sie zum Anpassen Drücken Sie zum Verlassen Takt 0-100 Stellt Bildtakt zur Reduzierung vertikaler Störlinien ein Fokus 0-100 Stellt Bildphase zur Reduzierung horizontaler Störlinien ein Schärfe 0-100 Stellt Schärfe H.-Position 0-100 Stellt horizontale Position V.-Position 0-100 Stellt vertikale Position des Bildes ein...
-
Seite 24: Farbtemp
Farbtemp Drücken Sie zum Aufrufen des Menüs (Menü). < oder > Wä hlen Sie mit das Element (Farbtemp), drü cken Sie zum Aufrufen < oder > Wä hlen Sie mit die gewünschte Option des Untermenüs , drü cken Sie zum Aufrufen... - Seite 25 < oder > Drücken Sie zum Anpassen Drücken Sie zum Verlassen Richtet warme Farbtemperatur vom Warm EEPROM ein Richtet Normale Farbtemperatur vom Normal EEPROM ein. Richtet kühle Farbtemperatur vom EEPROM Kühl Color setup. Richtet SRGB-Farbtemperatur vom sRGB EEPROM ein Benutzer-R Rotverstärkung vom Digitalregler Benutzer Benutzer-G...
-
Seite 26: Bildverstärkung
Bildverstärkung Drücken Sie zum Aufrufen des Menüs (Menü). < oder > Wä hlen Sie mit das Element (Bildverstärkung), drü cken Sie zum Aufrufen < oder > Wä hlen Sie mit die gewünschte Option des Untermenüs , drü cken Sie zum Aufrufen... - Seite 27 < oder > Drücken Sie zum Anpassen Drücken Sie zum Verlassen Bildgröße 14-100 Bildgröße einstellen Helligkeit 0-100 Bildhelligkeit einstellen Kontrast 0-100 Bildkontrast einstellen H.-Position 0-100 Horizontale Bildlage einstellen V.-Position 0-100 Vertikale Bildlage einstellen Helles Bild Ein oder aus Helles Bild deaktivieren oder aktivieren...
-
Seite 28: Osd-Konfiguration
OSD-Konfiguration Drücken Sie zum Aufrufen des Menüs (Menü). < oder > Wä hlen Sie mit das Element (OSD-Konfiguration), drü cken Sie zum Aufrufen < oder > Wä hlen Sie mit die gewünschte Option des Untermenüs , drü cken Sie zum Aufrufen... - Seite 29 < oder > Drücken Sie zum Anpassen Drücken Sie zum Verlassen H.-Position 0-100 Stellt horizontale Position vom OSD ein V.-Position 0-100 Stellt vertikale Position vom OSD ein Abschaltzeit 5-120 Stelt die OSD-Abschaltzeit ein Transparenz 0-100 Zum Einstellen der OSD-Transparanz. Sprache OSD-Sprache auswählen...
-
Seite 30: Weitere Funktionen
Weitere Funktionen Drücken Sie zum Aufrufen des Menüs (Menü). < oder > Wä hlen Sie mit das Element (Weitere Funktionen), drü cken Sie zum Aufrufen < oder > Wä hlen Sie mit die gewünschte Option des Untermenüs , drü cken Sie zum Aufrufen... - Seite 31 < oder > Drücken Sie zum Anpassen Drücken Sie zum Verlassen Eingangsauswahl Analog Analoge Eingabesignalquelle auswählen Auto-Konfig. Ja oder Nein Automatisch die Standardwerte für das Bild laden Wä hlen Sie die Zeiteinstellung zur Abschaltung des Abschalttimer 0 - 24 Stunden Monitors.
-
Seite 32: Beenden
Beenden Drücken Sie zum Aufrufen des Menüs (Menü). < oder > Wä hlen Sie mit das Element (Beenden), drü cken Sie zum Aufrufen Drücken Sie zum Verlassen Exit Exit the main OSD... -
Seite 33: Led-Anzeigen
LED-Anzeigen Status LED-Farbe Vollbetriebs-Modus Grün oder Blau Schlaf-Modus Orange oder Rot... -
Seite 34: Treiber
Treiber Monitor treiber Windows 2000 1. Starten Sie Windows® 2000. 2. Klicken Sie auf die 'Start'-Schaltfläche, wählen Sie 'Einstellungen' und klicken Sie dann auf 'Systemsteuerung'. 3. Klicken Sie doppelt auf das 'Anzeige'-Symbol. 4. Wä hlen Sie den Registerreiter 'Einstellungen' und klicken Sie dann auf 'Weitere Optionen...'. 5. -
Seite 35: Windows Xp
Windows XP 1. Fahren Sie Windows® XP hoch. 2. Klicken Sie auf die Schaltflä che "Start" und klicken anschließend auf "Systemsteuerung". 3. Klicken Sie auf "Darstellung und Design". 4. Klicken Sie auf "Anzeige". - Seite 36 5. Klicken Sie auf den Registerreiter "Einstellungen" und dann auf die Schaltfläche "Erweitert". 6. Öffnen Sie die Registerkarte "Monitor" - Wenn die Schaltflä che "Eigenschaften" deaktiviert ist, dann bedeutet es, dass der Monitor richtig konfiguriert wurde. Beenden Sie bitte die Installation. - Wenn die Schaltflä...
- Seite 37 8. Klicken Sie auf die Option "Software von einer Liste oder bestimmten Quelle installieren (für fortgeschrittene Benutzer)" und dann auf die Schaltflä che "Weiter". 9. Wä hlen Sie die Option "Nicht suchen, sondern den zu installierenden Treiber selbst wählen". Klicken Sie anschließend auf die Schaltflä...
-
Seite 38: Windows Vista
Windows Vista 1. Klicken Sie auf "Start" und dann auf "Systemsteuerung". Klicken Sie anschließend doppelt auf "Darstellung und Anpassung". 2. Klicken Sie auf "Anpassung" und dann auf "Anzeigeeinstellungen". 3. Klicken Sie auf "Erweiterte Einstellungen...". - Seite 39 4. Klicken Sie auf "Eigenschaften" auf der Registerkarte "Monitor". Wenn die Schaltfläche "Eigenschaften" deaktiviert ist, dann bedeutet es, dass die Konfiguration Ihres Monitors vervollständigt wurde. Der Monitor kann ohne Weiteres verwendet werden. Wenn die Meldung "Windows muss..." wie unten abgebildet angezeigt wird, klicken Sie bitte auf "Fortfahren". 5.
-
Seite 40: Windows 7
Windows 7 1. Starten Sie Windows® 7 2. Klicken Sie auf die 'Start'-Schaltflä che und anschließend auf 'Systemsteuerung'. 3. Klicken Sie auf das 'Anzeige'-Symbol. 4. Klicken Sie auf die “Anzeigeeinstellungen ändern”-Schaltfläche. - Seite 41 5. Klicken Sie auf die “ Erweiterte Einstellungen”-Schaltfläche. Klicken Sie auf die “Monitor”-Registerkarte und anschließend auf “Eigenschaften” 7. Klicken Sie auf die “Treiber”-Registerkarte.
- Seite 42 8. Öffnen Sie das "Treibersoftware aktualisieren-PnP-Monitor (Standard)"-Fenster, indem Sie “Treiber aktualisieren... “ und anschließend die "Auf dem Computer nach Treibersoftware suchen"-Schaltfläche anklicken. 9. Wä hlen Sie "Aus einer Liste von Gerätetreibern auf dem Computer auswählen". 10. Klicken Sie auf die “Von Disk”-Schaltfläche. Klicken Sie dann auf “Durchsuchen” und wählen Sie das folgende Verzeichnis: X:\Driver\Modulbezeichnung (wobei “X”...
- Seite 43 11. Wä hlen Sie die "xxx.inf"-Datei und klicken Sie auf “Öffnen”. Klicken Sie anschließend auf die “OK”-Schaltfläche. 12. Wä hlen Sie Ihr Bildschirmmodell und klicken Sie auf “Weiter”. Die Dateien werden von der CD auf Ihre Festplatte kopiert. 3. Schließen Sie alle offenen Fenster und entnehmen Sie die CD. 14.
-
Seite 44: I-Menu
Willkommen bei der „i-Menu“-Software von AOC. i-Menu erleichtert Ihnen die Einstellung Ihres Monitors, indem Sie Einstellungen bequem am Bildschirm erledigen können, statt die OSD-Tasten des Monitors dazu benutzen zu müssen. Zum Einrichten der Software klicken Sie bitte hier. Führen Sie die Installation bitte anhand der... -
Seite 45: E-Saver
Viel Freude mit der Verwendung der Monitorenergieverwaltungssoftware AOC e-Saver! AOC e-Saver bietet intelligente Ausschaltfunktionen für Monitore an, damit Sie Ihren Monitor zeitgerecht ausschalten können, egal in welchem Zustand sich der PC befindet (eingeschaltet, ausgeschaltet, im Energiesparmodus oder Bildschirmschoner aktiviert). Sie können den Ausschaltzeitpunkt festlegen (siehe Beispiel unten). Klicken Sie bitte auf "driver/e-Saver/setup.exe", um die Installation der Software e-Saver zu starten. -
Seite 46: Screen
Screen+ Willkommen bei der “Screen+”-Software von AOC. Bei Screen+ handelt es sich um Software für das Teilen des Desktop-Bildschirms in einzelne Bereiche für unterschiedliche Fenster. Sie brauchen lediglich ein Fenster in einen solchen Bereich zu ziehen, damit Sie darauf zugreifen können. Die Software unterstützt die Anzeige des Inhalts mehrerer physikalischer Bildschirme auf einem Monitor, eine beträ... -
Seite 47: Fehlersuche
überschreitet. Verwenden Sie die maximale Auflö sung und Frequenz, die der Monitor unterstützt. Stellen Sie sicher, das die AOC Monitor-Treiber installiert wurden (AOC Monitortreiber finden Sie unter: hie). Ändern Sie den Kontrast und die Helligkeit. Drücken Sie darauf, um die automatische Konfiguration zu aktivieren. -
Seite 48: Spezifikationen
Spezifikationen Allgemeine technische Daten Modellnummer E2460S System TFT Farb-LCD Sichtbare Anzeigeflä che 61.0 cm diagonal Pixelabstand 0. 27675 mm(H) x 0. 27675 mm(V) LCD-Bildschirm Video R, G, B analoge Schnittstelle Separate Sync. H/V TTL Anzeigefarbe 16.7M Farben Punkttakt 165 MHz Horizontale Abtastfrequenz 30 kHz - 83 kHz Horizontaler Abtastbereich (Maximum) - Seite 49 Modellnummer E2460P System TFT Farb-LCD Sichtbare Anzeigeflä che 61.0 cm diagonal Pixelabstand 0. 27675 mm(H) x 0. 27675 mm(V) LCD-Bildschirm Video R, G, B analoge Schnittstelle Separate Sync. H/V TTL Anzeigefarbe 16.7M Farben Punkttakt 165 MHz Horizontale Abtastfrequenz 30 kHz - 83 kHz Horizontaler Abtastbereich (Maximum) 531.36 mm Vertikale Abtastfrequenz...
-
Seite 50: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi Horizontale Vertikale FUSS AUFLÖSUNG Frequenz (kHz) Frequenz (Hz) 640×480 @60Hz 31.469 59.94 640×480 @72Hz 37.861 72.809 640×480 @75Hz 37.5 800×600 @56Hz 35.156 56.25 800×600 @60Hz 37.879 60.317 SVGA 800×600 @72Hz 48.077 72.188 800×600 @75Hz 46.875 1024×768 @60Hz 48.363 60.004 1024×768 @70Hz 56.476... -
Seite 51: Polzuweisungen
Polzuweisungen Polnummer 15-poliger Anschluss des Signalkabels Video-Rot Video-Grün Video-Blau Erdung Kabelerkennung Erdung-R Erdung-G Erdung-B Erdung Erdung DDC-Daten H-Sync. V-Sync. DDC-Takt Pin Nr. Bezeichnung Pin Nr. Bezeichnung Pin Nr. Bezeichnung TMDS-Daten 2- TMDS-Daten 1- TMDS-Daten 0- TMDS-Daten 2+ TMDS-Daten 1+ TMDS-Daten 0- TMDS-Daten TMDS-Daten 1/3 TMDS-Daten 0/5... -
Seite 52: Plug And Play
Plug and Play Plug & Play DDC2B Feature Dieser Monitor verfügt über VESA DDC2B-Fähigkeiten entsprechend dem VESA DDC STANDARD. Dadurch kann dieser Monitor das Host-System über seine Identität und, je nach der Stufe des verwendeten DDC, zusätzliche Informationen über seine Anzeigefä higkeiten informieren. DDC2B ist ein zweidirektionaler Datenkanal, der auf dem I2C-Protokoll basiert. -
Seite 53: Vorschrift
Vorschrift FCC-Erklärung FCC Klasse B Erklärung zur Funkentstörung WARNUNG: (FÜR FCC ZERTIFIZIERTE MODELLE) Anmerkung:Dieses Gerät wurde geprüft und erfüllt die Grenzwerte für ein Digitalgerä t der Klasse B gemäß Teil 15 der Richtlinien der amerikanischen Bundesbehörde für das Fernmeldewesen FCC. Diese Grenzwerte stellen einen angemessenen Schutz gegen schädliche Funkstörungen innerhalb von Wohngebä... -
Seite 54: Weee-Erklärung
WEEE-Erklärung Entsorgung von Altgeräten von Privathaushalten im Bereich der Europäischen Union. Dieses Symbol auf dem Produkt oder seiner Verpackung gibt an, dass dieses Produkt nicht mit dem normalen Hausmüll entsorgt werden darf. Statt dessen obliegt es Ihrer Verantwortlichkeit, solche Altgeräte ordnungsgemäß zu entsorgen, indem Sie sie zu einer speziellen Sammelstelle zum Recycling von elektrischen und elektronischen Altgerä... -
Seite 55: Tco Document
TCO DOCUMENT... -
Seite 56: Dienst
Die AOC International (Europa) BV kann für Schä den von rü ckversandten Geräten, die nicht ordnungsgemäß verpackt worden sind, nicht haftbar gemacht werden. Die AOC International (Europa) BV deckt die Kosten für den Rückversand innerhalb der Staaten, die in dieser Garantieerklärung aufgeführt sind. Die AOC International (Europa) BV deckt keine Kosten, welche durch den grenzüberschreitenden Versand des Gerätes entstanden sind. - Seite 57 KÖNNEN KEINE GARANTIENANSPRÜCHE (WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND) GELTEND GEMACHT WERDEN. AOC DIE VERPFLICHTUNGEN DER AOC INTERNATIONAL (EUROPA) BV SOWIE DIE RECHTSMITTEL DES BENUTZERS GELTEN EINZIG UND ALLEIN WIE HIER ANGEGEBEN. DIE HAFTBARKEIT DER AOC INTERNATIONAL (EUROPA) BV, SEI SIE GEMÄSS VERTRAG, DELIKT, GARANTIE, DIREKTE VERBINDLICHKEIT U.A., ÜBERSTEIGT UNTER KEINEN UMSTÄNDEN DIE HÖHE DES PREISES DES...
