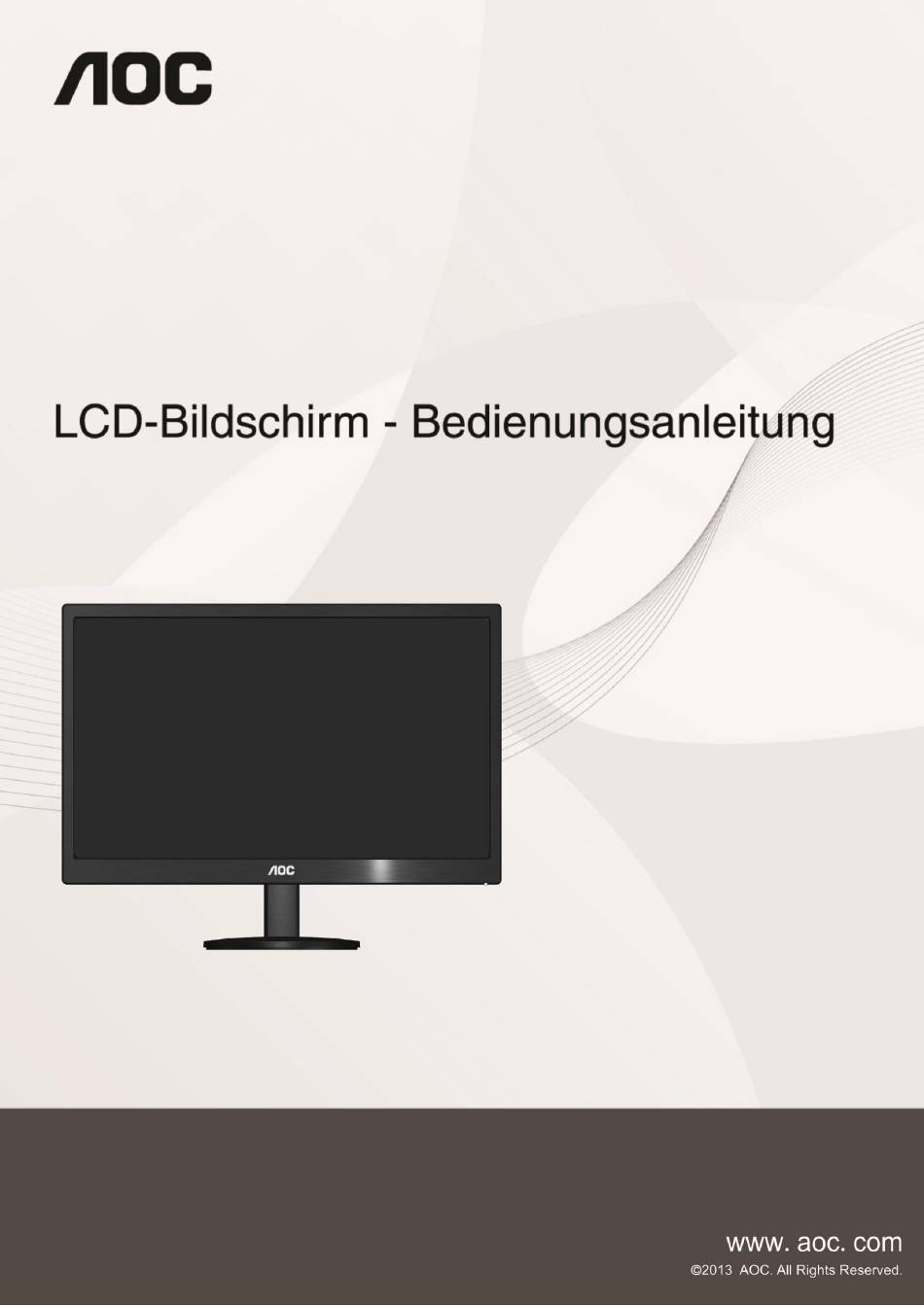

- Seite 1 E970SWN/E970SWNL/E970SWN5 E2270S /E2270SWN6/E2270SWN5 -Hintergrundbeleuchtung (LED...
-
Seite 2: Inhaltsverzeichnis
Einstellungen ................................9 Kartoninhalt ................................ 9 Anbringen des Fußes ............................10 Anpassen des Blickwinkels ..........................11 Anschließen des Monitors..........................12 Beschreibung der Funktion AOC Anti-Blaulicht(Optional) ................13 Anpassen ................................14 Hotkeys ................................14 OSD-Einstellung .............................. 15 LED-Anzeigen ..............................16 Treiber ..................................17 i-Menu ................................ -
Seite 3: Icherheit
icherheit Nationale Konventionen Die folgenden Abschnitte erklä ren die Bedeutung der Symbole, die in diesem Dokument verwenden werden. Anmerkung, Achtung und Warnung In dieser Anleitung sehen Sie einige Textblöcke, die von einem Symbol begleitet sind und fett oder kursiv gedruckt sind. -
Seite 4: Stromversorgung
Stromversorgung Der Monitor darf nur mit Strom versorgt werden, der den Spezifikationen auf dem Typenschild am Monitor entspricht. Fragen Sie Ihren Händler oder Ihr Elektrizitätswerk vor Ort, wenn Sie sich nicht sicher sind über die Spezifikationen Ihres Netzstroms. Der Monitor ist mit einem dreipoligen geerdeten Stecker ausgestattet, der einen dritten (Erdungs-)Zinken hat. Dieser Stecker passt nur in eine geerdete Steckdose. -
Seite 5: Installation
Installation Stellen Sie den Monitor nicht auf einen instabilen Wagen, Stä nder, Stativ, Ausleger oder Tisch. Ernsthafte Verletzungen und Schä den an dem Gerät kö nnen durch das Herunterfallen des Monitors auftreten. Verwenden Sie nur vom Hersteller empfohlene oder mit dem Produkt mitgelieferte Wagen, Ständer, Stative, Ausleger oder Tische. Befolgen Sie die Installationsanweisungen von dem Hersteller und verwenden nur die vom Hersteller empfohlenen Befestigungsmittel. -
Seite 7: Reinigung
Reinigung Reinigen Sie regelmäßig das Gehäuse mit dem mitgelieferten Tuch. Sie können ein mildes Reinigungsmittel verwenden, um Flecken zu entfernen. Verwenden Sie kein aggressives Reinigungsmittel. Das Monitorgehäuse kann dadurch verätzt werden. Achten Sie während der Reinigung darauf, dass kein Reinigungsmittel in das Geräteinnere eindringt. Reinigungstuch darf nicht zu grob sein. -
Seite 8: Sonstige
Sonstige Trennen Sie UNVERZÜGLICH das Netzkabel vom Netz und nehmen mit dem Kundendienst Kontakt auf, wenn Sie Rauch, einen ungewöhnlichen Geruch oder komische Geräusche an dem Gerät bemerken. Achten Sie darauf, dass die Lü ftungsö ffnungen nicht von einem Tisch oder Vorhang bedeckt werden. Setzen Sie den LCD-Monitor während des Betriebs keinen schweren Vibrationen oder starken Stoßeinwirkungen aus. -
Seite 9: Einstellungen
Einstellungen Kartoninhalt Monitor... -
Seite 10: Anbringen Des Fußes
Anbringen des Fußes Mit den folgenden Schritten bringen Sie des Fußes an oder entfernen diesen. 1> Setup: Entfernen:... -
Seite 11: Anpassen Des Blickwinkels
Monitors nach Ihren Bedürfnissen ein. Halten Sie den Fuß des Monitors fest, damit der Monitor nicht umkippt, wenn Sie den Winkel des Monitors ä ndern. Der Monitor kann um -3 bis 10° (E970SWN/E970SWNL/E970SWN5) geschwenkt werden or -5° to 15 ° (E2270S /E2270SWN6/E2270SWN5) geschwenkt werden. -
Seite 12: Anschließen Des Monitors
Anschließen des Monitors Kabelverbindungen auf der Rü ckseite des Monitors und des Computers: 1. Netzanschluss 2. Analog (DB-15 VGA-Kabel) Schalten Sie immer vor der Reinigung den PC und den LCD-Monitor aus, um die Geräte zu schützen. Schließen Sie das Netzkabel an den Netzanschluss an der Rückseite des Monitors an. Verbinden Sie ein Ende des 15-pol. -
Seite 13: Beschreibung Der Funktion Aoc Anti-Blaulicht(Optional)
Lichtstrahlen von LED-Displays verschiedene Bereiche der Augen schädigen und mit der Zeit das Sehvermögen beeinträ chtigen können. Die Funktion AOC Anti-Blaulicht nutzt eine intelligente Technologie zur Reduzierung schä dlicher blauer Lichtwellen, ohne dass sich dies auf Farben oder Anzeige des Displays auswirkt. -
Seite 14: Anpassen
Anpassen Hotkeys Ein/Aus / Menü Ein/Aus / Menü Im abgeschalteten Zustand schalten Sie den Monitor mit ein. Im eingeschalteten Zustand schalten Sie den Monitor durch 3-sekündiges Gedrü ckthalten der Taste... -
Seite 15: Osd-Einstellung
OSD-Einstellung Grundlegende und einfache Anweisungen zu den Steuertasten. 1). Drücken Sie die untere Taste zum Einblenden des OSD-Fensters. 2). Nun können Sie eine der Funktionen wählen, indem Sie schnell wiederholt die untere Taste drücken. Das blaue Feld bewegt sich bei Betätigung der Taste nach rechts. Sie können loslassen, sobald das blaue Feld die gewünschte Option hervorhebt. -
Seite 16: Led-Anzeigen
LED-Anzeigen Status LED-Farbe Vollbetriebs-Modus Grün Schlaf-Modus grün blinkend... -
Seite 17: Treiber
Treiber i-Menu Willkommen bei der „i-Menu“-Software von AOC. i-Menu erleichtert Ihnen die Einstellung Ihres Monitors, indem Sie Einstellungen bequem am Bildschirm erledigen können, statt die OSD-Tasten des Monitors dazu benutzen zu müssen. Zum Einrichten der Software klicken Sie bitte hier. Führen Sie die Installation bitte anhand der... -
Seite 18: E-Saver
Viel Freude mit der Verwendung der Monitorenergieverwaltungssoftware AOC e-Saver! AOC e-Saver bietet intelligente Ausschaltfunktionen für Monitore an, damit Sie Ihren Monitor zeitgerecht ausschalten können, egal in welchem Zustand sich der PC befindet (eingeschaltet, ausgeschaltet, im Energiesparmodus oder Bildschirmschoner aktiviert). Sie können den Ausschaltzeitpunkt festlegen (siehe Beispiel unten). Klicken Sie bitte auf "driver/e-Saver/setup.exe", um die Installation der Software e-Saver zu starten. -
Seite 19: Screen
Screen+ Willkommen bei der “Screen+”-Software von AOC. Bei Screen+ handelt es sich um Software für das Teilen des Desktop-Bildschirms in einzelne Bereiche für unterschiedliche Fenster. Sie brauchen lediglich ein Fenster in einen solchen Bereich zu ziehen, damit Sie darauf zugreifen können. Die Software unterstützt die Anzeige des Inhalts mehrerer physikalischer Bildschirme auf einem Monitor, eine beträ... -
Seite 20: Fehlersuche
überschreitet. Verwenden Sie die maximale Auflö sung und Frequenz, die der Monitor unterstützt. Stellen Sie sicher, das die AOC Monitor-Treiber installiert wurden (AOC Monitortreiber finden Sie unter: hie). Das Bild ist unscharf & hat Ändern Sie den Kontrast und die Helligkeit. - Seite 21 Weißfarbe sieht nicht weiß aus. aus) Richtlinien und Service Bitte beachten Sie die Richtlinien- und Serviceinformationen in der CD-Anleitung oder unter www.aoc.com (zur Suche nach dem von Ihnen erworbenen Modell in Ihrem Land und zur Suche nach Richtlinien- und Serviceinformationen auf der Support-Seite.
-
Seite 22: Spezifikationen
Spezifikationen Allgemeine technische Daten LCD-Bildschirm Modellnummer E970SWN/E970SWNL/E970SWN5 System TFT Farb-LCD Sichtbare Anzeigeflä che 47.00cm diagonal Pixelabstand 0.3 mm(H) x 0.3 mm(V) Video R, G, B analoge Schnittstelle Separate Sync. H/V TTL Anzeigefarbe 16.7M Farben Punkttakt 85.5MHz Auflö sung Horizontale Abtastfrequenz... - Seite 23 E970SWN LCD-Bildschirm Modellnummer E2270S / E2270SWN6/E2270SWN5 System TFT Farb-LCD Sichtbare Anzeigeflä che 54.7cm diagonal Pixelabstand 0. 2482 mm(H) x 0. 2482 mm(V) Video R, G, B analoge Schnittstelle Separate Sync. H/V TTL Anzeigefarbe 16.7M Farben Punkttakt 148.5MHz Auflö sung Horizontale Abtastfrequenz...
-
Seite 24: Voreingestellte Anzeigemodi
Nicht im Betrieb 0~ 12192m (0~ 40000 ft ) E2270SWN Voreingestellte Anzeigemodi Inch Horizontale Vertikale FUSS AUFLÖSUNG Frequenz Frequenz 18.5" 19" 19.5" 20" 21.5" 22" 23" 23.6" (kHz) (Hz) √ √ √ √ √ √ √ √ 640 X 480@60Hz 31.469 59.940 √... -
Seite 25: Polzuweisungen
Polzuweisungen Polnummer 15-poliger Anschluss des Signalkabels Video-Rot Video-Grün Video-Blau N.C. Kabelerkennung Erdung-R Erdung-G Erdung-B Erdung N.C. DDC-Daten H-Sync. V-Sync. DDC-Takt... -
Seite 26: Plug And Play
Plug and Play Plug & Play DDC2B Feature Dieser Monitor verfügt über VESA DDC2B-Fähigkeiten entsprechend dem VESA DDC STANDARD. Dadurch kann dieser Monitor das Host-System über seine Identität und, je nach der Stufe des verwendeten DDC, zusätzliche Informationen über seine Anzeigefä higkeiten informieren. DDC2B ist ein zweidirektionaler Datenkanal, der auf dem I2C-Protokoll basiert.
