Setzen Sie das Gerät zurück.
Bei bestimmten VW-/Audi- oder Opel- (Vauxhall-) Fahrzeugen
Es kann erforderlich sein, die Verdrahtung des mitgelieferten Stromkabels zu
modifizieren, wie in der Abbildung gezeigt.
• Wenden Sie sich vor dem Einbau dieses Receivers an Ihre Auto-Fachwerkstatt.
Original verdrahtung
ISO-Steckverbinder
Modifizierte verdrahtung 1
Verwenden Sie die modifizierte Verdrahtung 2 wenn der Receiver nicht einschaltet.
Modifizierte verdrahtung 2
WICHTIG: Ein spezieller Kabelbaum (getrennt erhältlich), der für Ihr Fahrzeug geeignet ist, wird zur Verbindung zwischen Gerät und Fahrzeug empfhohlen.
(A) Wenn Ihr Fahrzeug einen ISO-Anschluss hat
Spezieller Kabelbaum
(getrennt erhältlich)
D Stromkabel (Mitgeliefert)
• Die Sicherung brennt durch. ] Sind die roten und schwarzen Leitungen richtig angeschlossen?
• Stromversorgung kann nicht eingeschaltet werden. ] Ist die gelbe Leitung angeschlossen?
• Kein Ton aus den Lautsprechern. ] Ist die Lautsprecherausgangsleitung kurzgeschlossen?
• "PROTECT" erscheint im Display, und es können keine Bedienungen vorgenommen werden. ] Ist die Lautsprecherausgangsleitung kurzgeschlossen oder berührt das Chassis von
Fahrzeug/Kopfeinheit? ; Haben Sie einen Reset am Receiver vorgenommen?
• Ton verzerrt. ] Ist die Lautsprecherausgangsleitung geerdet? ; Sind die „–" Anschlußklemmen der linken und rechten Lautsprecher zusammen geerdet?
• Störgeräusche im Klang. ] Ist die hintere Erdungsklemme mit kürzeren und dickeren Kabeln an das Fahrzeugchassis angeschlossen?
• Gerät wird heiß. ] Ist die Lautsprecherausgangsleitung geerdet? ; Sind die „–" Anschlußklemmen der linken und rechten Lautsprecher zusammen geerdet?
• Dieser Receiver funktioniert überhaupt nicht. ] Haben Sie einen Reset am Receiver vorgenommen?

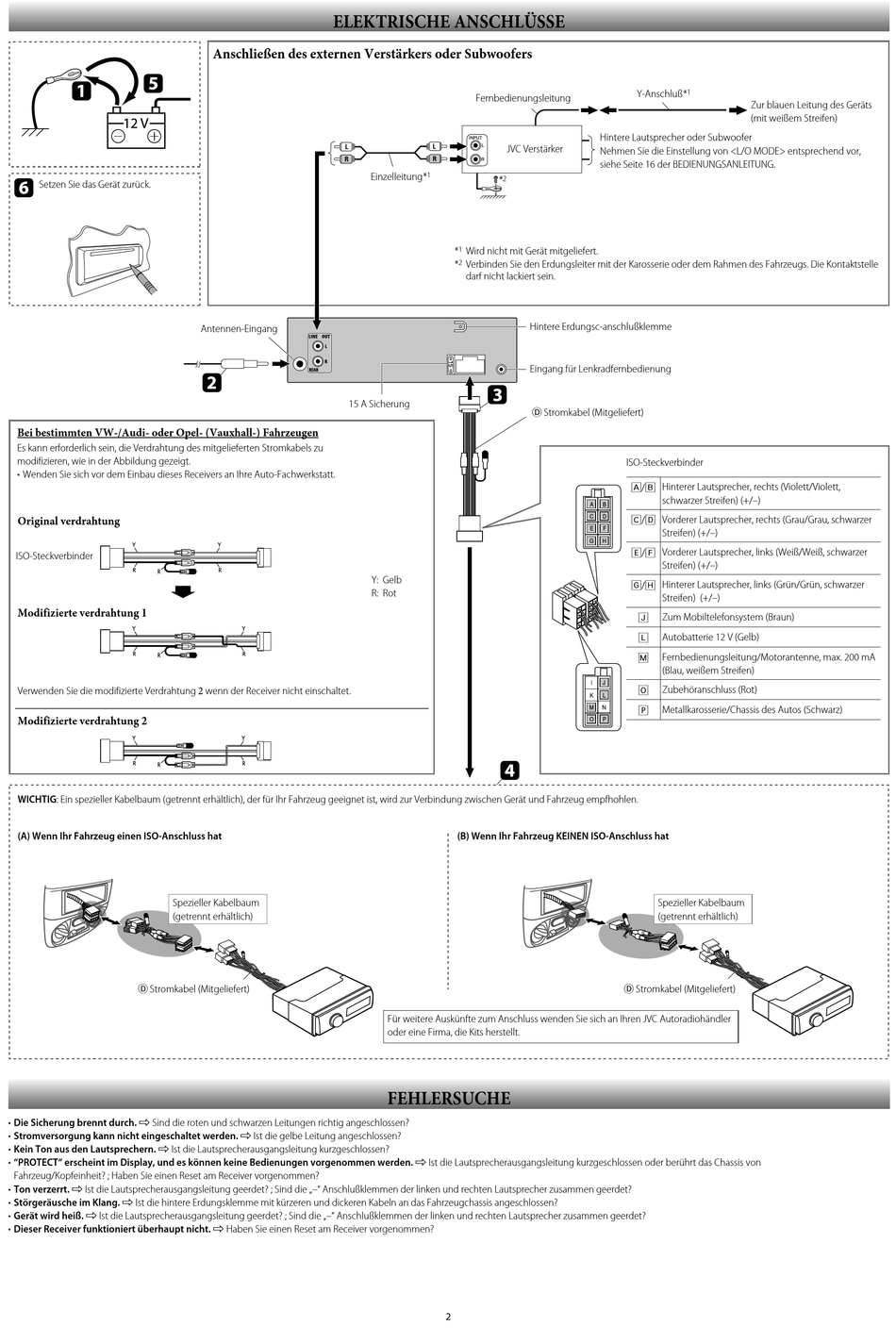

ELEKTRISCHE ANSCHLÜSSE
Anschließen des externen Verstärkers oder Subwoofers
Einzelleitung *
Antennen-Eingang
15 A Sicherung
Y: Gelb
R: Rot
Fernbedienungsleitung
JVC Verstärker
1
1
*
Wird nicht mit Gerät mitgeliefert.
*
2
Verbinden Sie den Erdungsleiter mit der Karosserie oder dem Rahmen des Fahrzeugs. Die Kontaktstelle
darf nicht lackiert sein.
Hintere Erdungsc-anschlußklemme
Eingang für Lenkradfernbedienung
D Stromkabel (Mitgeliefert)
(B) Wenn Ihr Fahrzeug KEINEN ISO-Anschluss hat
Für weitere Auskünfte zum Anschluss wenden Sie sich an Ihren JVC Autoradiohändler
oder eine Firma, die Kits herstellt.
FEHLERSUCHE
2
1
Y-Anschluß *
Zur blauen Leitung des Geräts
(mit weißem Streifen)
Hintere Lautsprecher oder Subwoofer
Nehmen Sie die Einstellung von <L/O MODE> entsprechend vor,
siehe Seite 16 der BEDIENUNGSANLEITUNG.
ISO-Steckverbinder
Å/ ı Hinterer Lautsprecher, rechts (Violett/Violett,
schwarzer Streifen) (+/–)
Ç/ Î Vorderer Lautsprecher, rechts (Grau/Grau, schwarzer
Streifen) (+/–)
‰/ Ï Vorderer Lautsprecher, links (Weiß/Weiß, schwarzer
Streifen) (+/–)
Ì/ Ó Hinterer Lautsprecher, links (Grün/Grün, schwarzer
Streifen) (+/–)
Ô
Zum Mobiltelefonsystem (Braun)
Ò
Autobatterie 12 V (Gelb)
˜
Fernbedienungsleitung/Motorantenne, max. 200 mA
(Blau, weißem Streifen)
Ø
Zubehöranschluss (Rot)
∏
Metallkarosserie/Chassis des Autos (Schwarz)
Spezieller Kabelbaum
(getrennt erhältlich)
D Stromkabel (Mitgeliefert)
