EMV-Schutz verbessern
Verwenden Sie zunächst die Originalkabel von Beijer Electronics bzw.
•
Setzen Sie für die Kommunikation per RS232 geschirmte Kabel ein.
•
Setzen Sie für die Kommunikation per RS422 und RS485 Twistedpairkabel
•
und geschirmte Kabel ein.
Verwenden Sie die passenden Kabel für den jeweiligen Bustyp: Ethernet,
•
Profibus, CC-Link, CAN, Device Net usw.
Nehmen Sie Installation und Anschluss gemäß den geltenden Spezifikationen
•
für den jeweiligen Busstandard vor.
Verwenden Sie geschirmte Kabel für Ethernet, vorzugsweise mit Folie und
•
umflochtener Abschirmung.
D-Sub-Abdeckungen sind abzuschirmen. Die Abschirmung muss sich am
•
Kabeleingang an der Abdeckung über 360 ° erstrecken.
Verbinden Sie die Abschirmung an beiden Enden.
•

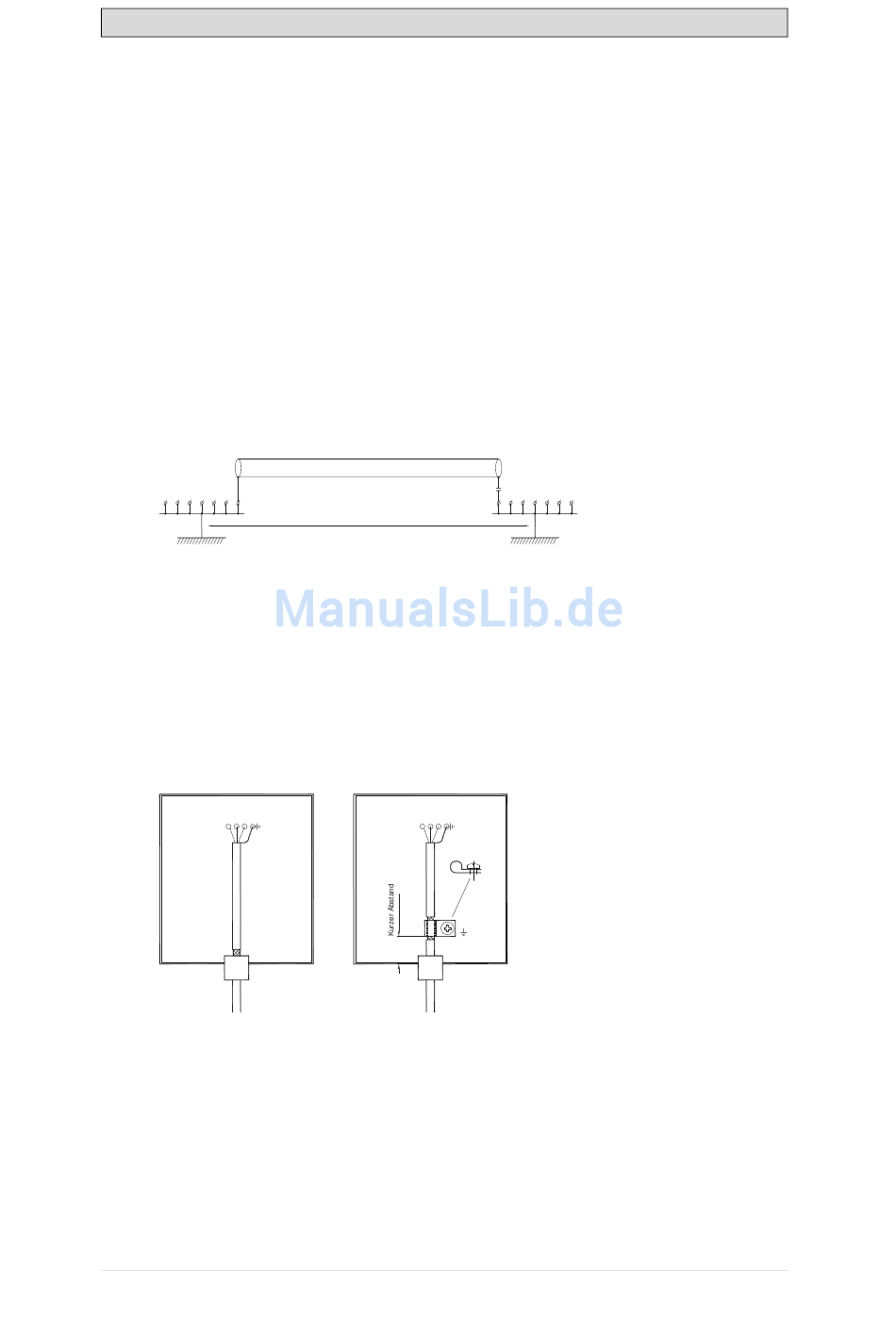

Erdungsebene 1
Erdungsplatte
Bei größeren Abständen besteht das Risiko für ein unterschiedliches
Erdungspotenzial. In diesem Fall ist die Abschirmung nur an einem Ende
zu verbinden. Eine empfehlenswerte Alternative besteht darin, das andere
Ende der Abschirmung über einen Kunststoffkondensator mit 0,1 uF/250 V
zu erden. In diesem Fall sind beide Enden hochfrequenztechnisch geerdet.
Niederfrequenztechnisch ist jedoch nur ein Ende mit der Erde verbunden.
Dadurch werden die 50-Hz-Erdungsschleifen vermieden.
Metallschrank
Klemme oder Anschluss
EMV-
Kabeldurchführung
Geschirmtes Kabel
1. Verwenden Sie die EMV-Verbindung oder die normale Kunststof-
fverbindung, stellen Sie eine passende Öffnung im Gehäuse her und
verbinden Sie die Abschirmung per 360°-Metallkabelklemme mit der
Installationsplatte.
Beijer Electronics, MADE040
Geschirmtes Kabel
0,1 uF/250 V
Erdungsebene 2
Nicht dasselbe Potential
Erdungsplatte in einem
andere Gebäude
Metallschrank
Klemme oder Anschluss
Kabel-
klemme
auf Stahl
Kunststoff-
kabeldurchführung
Geschirmtes Kabel
Zusätzliche Installationshinweise
