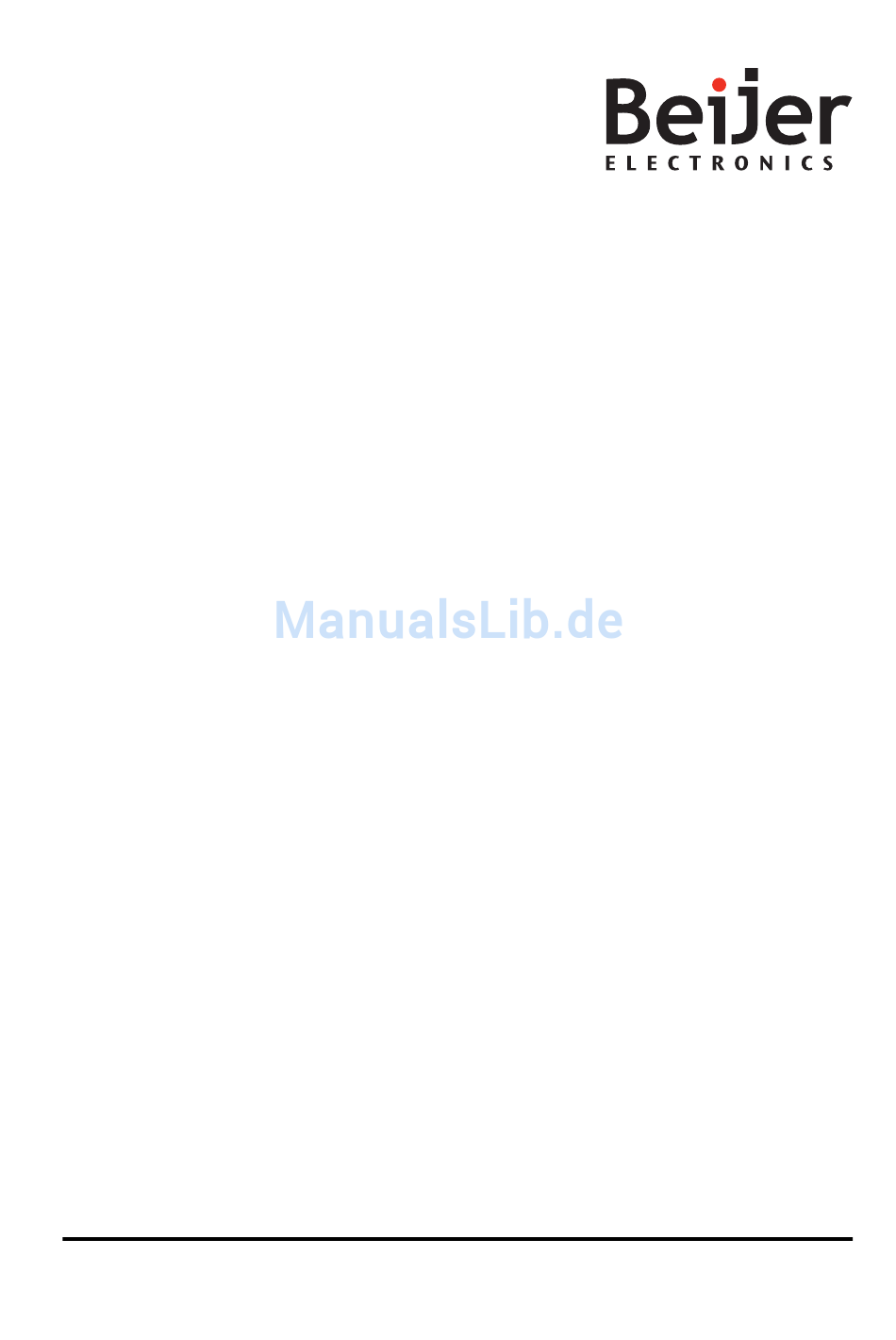

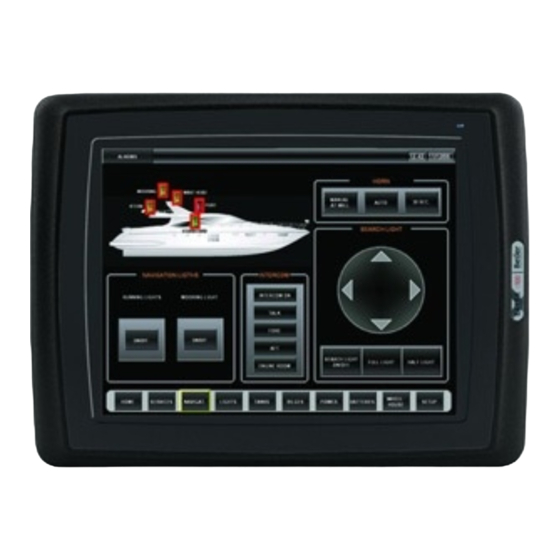

- Seite 1 EPC TA100 AM Installationshandbuch Deutsch MADE040, 2010-12...
- Seite 2 Änderungen ohne Vorankündigung sind jederzeit vorbehalten. Beijer Electronics AB, und alle dazu gehörenden Niederlassungen, behält sich das Recht auf Änderungen ohne Aktualisierung dieser Veröffentlichung vor. Beijer Electronics AB haftet nicht für Fehler in diesem Dokument. Lesen Sie vor Installation und Verwendung dieser Ausrüstung das gesamte Installationshandbuch. Diese Ausrüstung darf ausschließlich von speziell ausgebildetem Fachpersonal installiert, bedient oder repariert werden.
-
Seite 3: Inhaltsverzeichnis
Autoflex EB ............13 5 Panel-PC-Zeichnungen ..........14 Kommunikationsanschlüsse ........14 EPC TA100 AM Übersicht ........15 6 Zusätzliche Installationshinweise ........16 Panel-PC erden ..........16 Ethernet-Verbindung im Panel-PC ...... -
Seite 4: Sicherheitshinweise
Lieferant keine Haftung für die tatsächliche Nutzung gemäß den Abbildungen übernehmen. Ebensowenig garantiert der Lieferant, dass der Panel-PC für Ihre spezielle • Anwendung geeignet ist. Eine Haftung für Ihr Produktdesign, Ihre Installation oder Ihren Betrieb ist gleichermaßen ausgeschlossen. Beijer Electronics, MADE040... -
Seite 5: Hinweise Zur Installation
Demontage und Entsorgung Eine vollständige oder teilweise Wiederverwertung des Panel-PCs ist • entsprechend den jeweils geltenden Bestimmungen vorzunehmen. Beachten Sie, dass folgende Komponenten Stoffe enthalten, die eine • Gefahr für Gesundheit und Umwelt darstellen können: Lithiumbatterie, Elektrolytkondensatoren und Bildschirm. Beijer Electronics, MADE040... -
Seite 6: Installation
Installation Installation Platzanforderungen Stärke der Installationsplatte: 1,5 - mm (0,06 - inch) • Platzanforderungen bei der Installation des EPC TA100 AM: • 100 mm (4.0 inch) 228 mm (8.98 inch) 100 mm (4.0 inch) 50 mm 50 mm (2.0 inch) (2.0 inch) - Seite 7 2. Positionieren Sie den Montageausschnitt für den Panel-PC, ziehen Sie eine Linie an den Außenseiten und stellen Sie gemäß der Kennzeichnung eine Öffnung her. 3. Sichern Sie den Panel-PC an seiner Position mithilfe aller Befestigungslöcher sowie der beiliegenden Halterungen und Schrauben: x 13 0,5 - 1,0 Nm Beijer Electronics, MADE040...
-
Seite 8: Andere Verbindungen Und Peripheriegeräte
5. Entfernen Sie vorsichtig die Folie vom Display des Panel-PCs, um statische Elektrizität auszuschließen, die den Panel-PC beschädigen könnte. 2.2.1 Andere Verbindungen und Peripheriegeräte Kabel, Peripherieausrüstung und Zubehör müssen für die jeweilige Anwendung und die herrschenden Umgebungsbedingungen ausgelegt sein. Nähere Informationen und Empfehlungen erhalten Sie von Ihrem Lieferanten. Beijer Electronics, MADE040... -
Seite 9: Technische Daten
Technische Daten Technische Daten Parameter EPC TA100 AM Frontabdeckung, 302 x 228 x 6 mm B x H x T Einbautiefe 58 mm (158 mm einschl. Freiraum) Schutzgrad IP 66 Frontabdeckung Schutzgrad IP 20 Rückseite Tastaturmaterial/ Touchdisplay: Polyester auf Glas, 1 Mio. Fingerberührungen. - Seite 10 Technische Daten Parameter EPC TA100 AM Relative 5 - 85% nicht kondensierend Luftfeuchtigkeit Zulassungen und Information sind auf der Webseite Zertifizierungen www.beijerelectronics.com verfügbar * Weitere Informationen finden Sie im Abschnitt Chemikalienbeständigkeit. Beijer Electronics, MADE040...
-
Seite 11: Chemikalienbeständigkeit
Die Pulverbeschichtung widersteht dem Einfluss folgender Chemikalien bei Zimmertemperatur kaum oder überhaupt nicht: Konzentrierte Essigsäure Methylethylketon Toluol Aceton Salpetersäure 30% Trichlorethylen Ammoniak 5% Phenol Xylol Konzentrierter Ammoniak Natriumhydroxid 5% Bleifreies Benzin 97 Oktan Ethylacetat Natriumhydroxid 30% Verbleites Benzin 98 Oktan Beijer Electronics, MADE040... -
Seite 12: Touchdisplay Und Überzug
Autotex ist nicht beständig gegenüber Hochdruckdampf mit mehr als 100° C oder folgenden Chemikalien: Konzentrierte anorganische Säuren Benzylalkohol Dichlormethan Konzentrierte Ätzlösung Verwendung im Außenbereich Wie alle Folien auf Polyesterbasis darf Autotex F157/F207 nicht für längere Zeit direktem Sonnenlicht ausgesetzt werden. Beijer Electronics, MADE040... -
Seite 13: Oberfläche Des Touchdisplays
10 min Toluol 4.2.3 Autoflex EB Es wird empfohlen, die Autoflex EB-Schutzfolie für das Touchdisplay zu verwenden. Sie kann bei Beijer Electronics bestellt werden. Lösungsmittelbeständigkeit Autoflex EB widersteht dem Einfluss derselben Chemikalien wie Autotex F157 oder F207 gemäß Abschnitt Autotex F157/207. -
Seite 14: Panel-Pc-Zeichnungen
Panel-PC-Zeichnungen Panel-PC-Zeichnungen Kommunikationsanschlüsse RS-232 RS-422 RS-485 RS-422/485 Ethernet Beijer Electronics, MADE040... -
Seite 15: Epc Ta100 Am Übersicht
Panel-PC-Zeichnungen EPC TA100 AM Übersicht Beijer Electronics, MADE040... -
Seite 16: Zusätzliche Installationshinweise
Zwei Wicklungen um den Ferritkern erzielen die vierfache Unterdrückung, die bei einer Wicklung vorliegt. Drei Wicklungen um den Ferritkern erzielen die neunfache Unterdrückung, die bei einer Wicklung vorliegt. Ein Ferritkern unterdrückt Störungen der 24-V-Stromversorgung, siehe 6 in der Zeichnung oben. Beijer Electronics, MADE040... - Seite 17 Impedanz (Widerstand) und leitet Störungen nicht zur Erdung ab. Mehradrige Leiter sind einadrigen Leitern mit demselben Querschnitt vorzuziehen. Ein umflochtener Leiter mit demselben Querschnitt ist noch besser geeignet. Die ideale Lösung stellt ein kurzes, aber starkes Erdungsgeflecht dar. Beijer Electronics, MADE040...
-
Seite 18: Ethernet-Verbindung Im Panel-Pc
Ein elegantere Lösung ist die Verlängerung des geschirmten Ethernet-Kabels mit einem ungeschirmten Ethernet-Kabelabschnitt, siehe 4 in der Zeichnung oben. Sie können die Abschirmung mit einem externen Kunststoffkondensator mit 0.1 uF/250 V erden, siehe 5 in der Zeichnung oben. Dadurch verbinden Sie die Hochfrequenzschwankungen mit der Erde. Beijer Electronics, MADE040... -
Seite 19: Emv-Schutz Verbessern
Zusätzliche Installationshinweise EMV-Schutz verbessern Verwenden Sie zunächst die Originalkabel von Beijer Electronics bzw. • Setzen Sie für die Kommunikation per RS232 geschirmte Kabel ein. • Setzen Sie für die Kommunikation per RS422 und RS485 Twistedpairkabel • und geschirmte Kabel ein. - Seite 20 Ferritkerne, die an den geschirmten Kabeln befestigt werden, können geringfügige Störungen unterdrücken. Große Ferritstücke, die an ungeschirmten Kabeln und an Stellen angebracht werden, an denen Leiter zwei- bis viermal um die Kerne gewickelt sind, weisen eine ca. 5- bis 25-fach höhere Wirksamkeit auf. Beijer Electronics, MADE040...
-
Seite 21: Umgebungstemperatur
Hintergrundbeleuchtung ausgeschaltet ist. Die Verlustleistung sinkt dadurch von beispielsweise 25 W auf lediglich 5 W. Die Verlustleistung des Panel-PCs entspricht der Versorgungsspannung multipliziert mit dem Strom. Es fließt praktisch kein Strom zu externen Abnehmern und von den Eingängen wird keine Verlustleistung verursacht. Beijer Electronics, MADE040... -
Seite 22: Sicherheit
Schwankungen der 24-V-Versorgung sind mit der Erde verbunden. • Es besteht kein Risiko, dass die 24-V-Versorgung im Verhältnis zur Erde • einen hohen Wert aufweist. Dies ist nicht ungewöhnlich, da eine hohe statische Elektrizität vorliegt. Beijer Electronics, MADE040... -
Seite 23: Galvanische Isolierung
Störungen und Erdungsströme vom 0-V-Anschluss auf der 24-V-Seite zu einer Unterbrechung der Kommunikation. Durch die Nutzung dieses Einheitentyps wird zwar ein Problem gelöst, jedoch ein weitaus größeres Problem geschaffen! Eine Substandard-Installation funktioniert möglicherweise. Beim Anschluss von Geräten können jedoch Probleme auftreten. Beijer Electronics, MADE040... -
Seite 24: Kabel- Und Busabschluss Rs485
Panel-PC am Ende der Schleife befindet, kann eines der folgenden Verfahren angewandt werden: Bringen Sie zwei Widerstände mit 1K/0,25 W am 25-poligen • D-Sub-Anschluss an. Siehe 3 in der Zeichnung oben. Bringen Sie die Steckbrücke über den Polen 6-19 an. Beijer Electronics, MADE040... - Seite 25 Zusätzliche Installationshinweise Verwenden Sie CAB8. Dabei besteht die Möglichkeit, einen Busabschluss • mit Pullup-/Pulldown-Widerständen herzustellen. Außerdem lässt sich das Buskabel einfach per Schraubklemmenblock anschließen. Siehe 4 in der Zeichnung oben. Beijer Electronics, MADE040...
