Dell S2417DG Handbuch

Informationen zu Ihrem Monitor

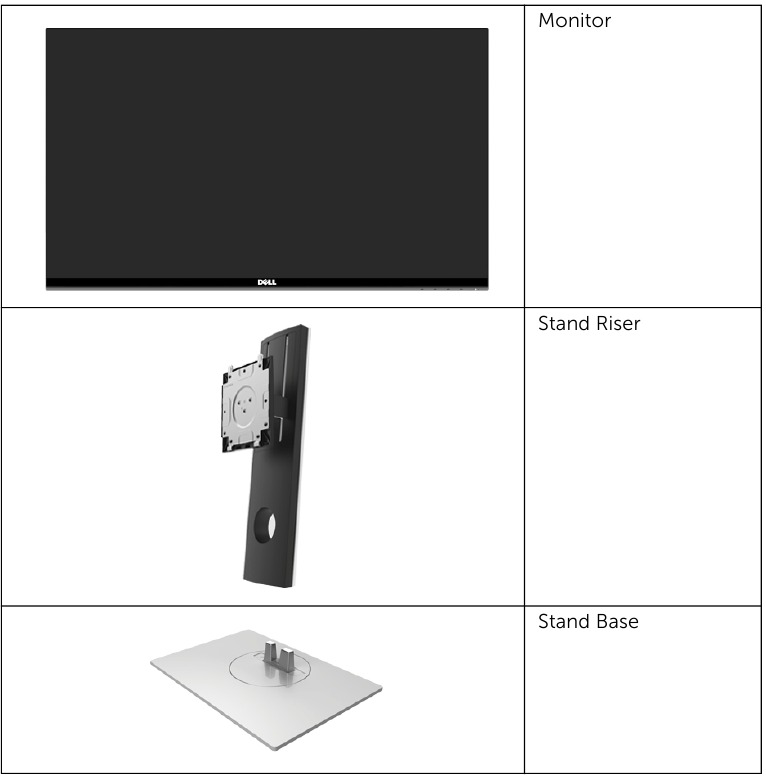

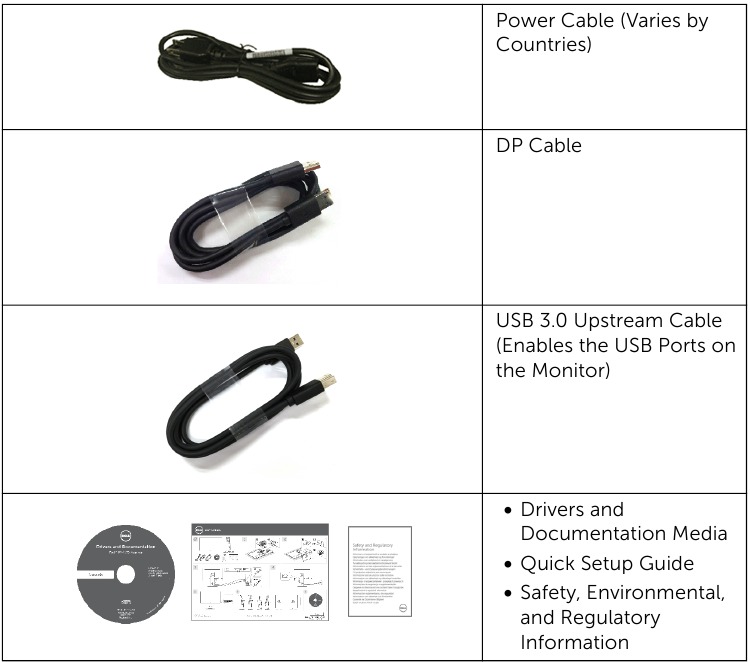

Lieferumfang

Ihr Monitor wird mit den unten gezeigten Komponenten geliefert. Stellen Sie sicher, dass Sie alle Komponenten erhalten haben, und wenden Sie sich an Dell, falls etwas fehlt.

HINWEIS: Einige Artikel sind möglicherweise optional und werden nicht mit Ihrem Monitor geliefert. Einige Funktionen oder Medien sind möglicherweise in bestimmten Ländern nicht verfügbar.

HINWEIS: Um den Monitor mit einem anderen Standfuß einzurichten, lesen Sie bitte die entsprechende Einrichtungsanleitung des Standfußes für die Installationsanweisungen.

Produktmerkmale

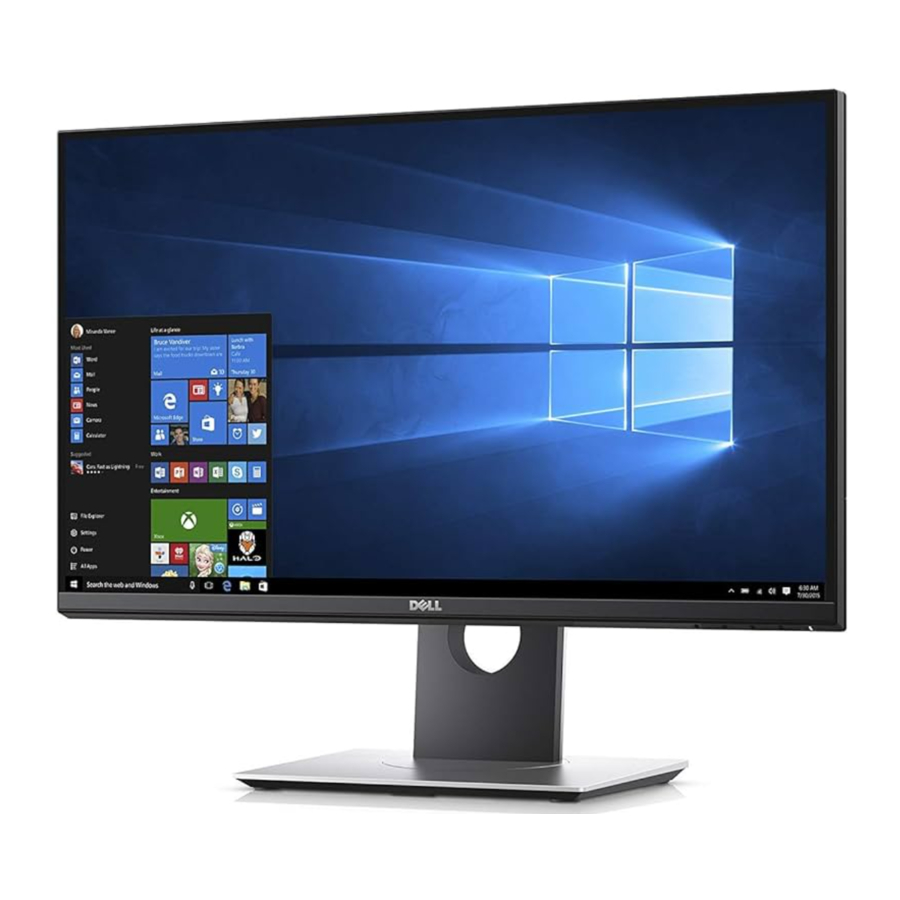

Das Dell S2417DG Flachbildschirmdisplay verfügt über eine Aktivmatrix, Dünnschichttransistor (TFT), Flüssigkristallanzeige (LCD) und LED-Hintergrundbeleuchtung. Die Merkmale des Monitors umfassen:

• 60,47 cm (23,8 Zoll) sichtbare Fläche (diagonal gemessen). Auflösung: Bis zu 2560 x 1440 über DisplayPort und HDMI, mit Vollbildunterstützung oder niedrigeren Auflösungen.
• Nvidia G-Sync-fähiger und 3D Vision Ready-Monitor mit einer extrem hohen Bildwiederholfrequenz von 144 Hz (165 Hz mit Übertaktung) und einer schnellen Reaktionszeit von 1 ms.
• Farbraum von 72 % NTSC.

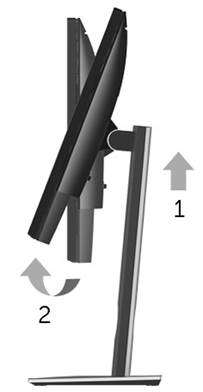

• Neigen, Schwenken, Drehen (Pivot), Höhenverstellung
• Abnehmbarer Standfuß und Video Electronics Standards Association (VESA™) 100 mm Befestigungslöcher für flexible Montagelösungen.
• Digitale Konnektivität mit DisplayPort und HDMI.
• Ausgestattet mit 1 USB-Upstream-Anschluss und 4 USB-Downstream-Anschlüssen.
• Plug & Play-Funktion, sofern von Ihrem System unterst**SIGNuuml;tzt.

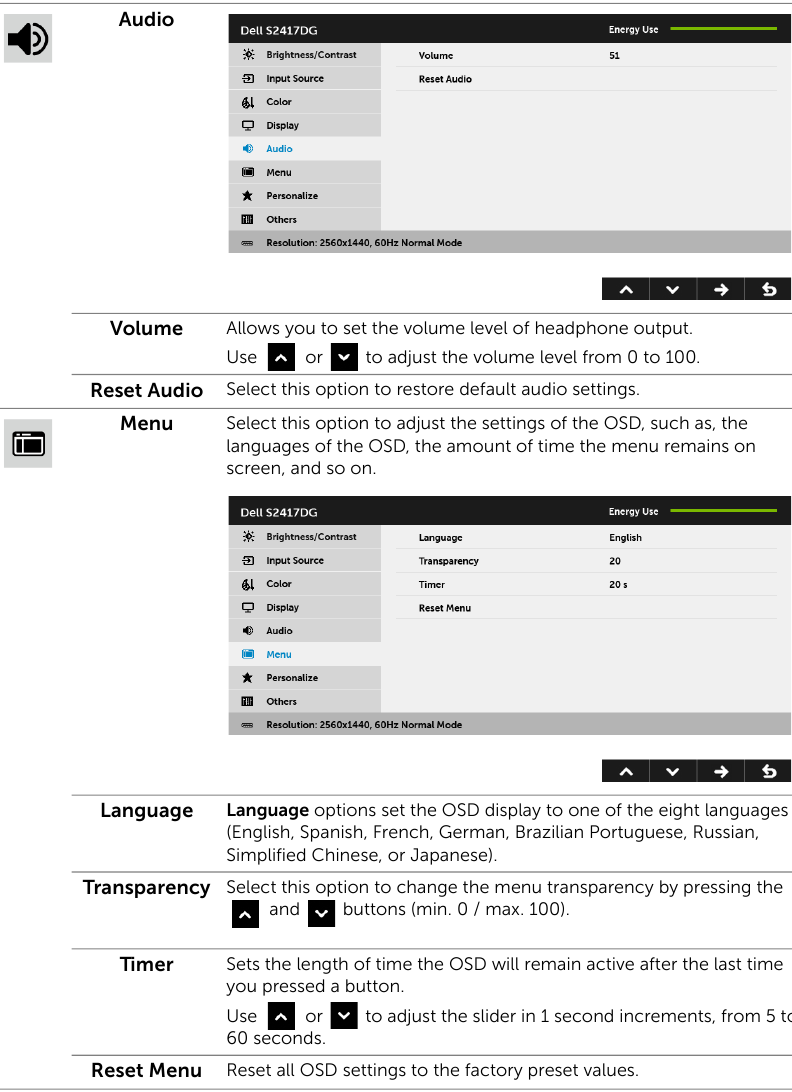

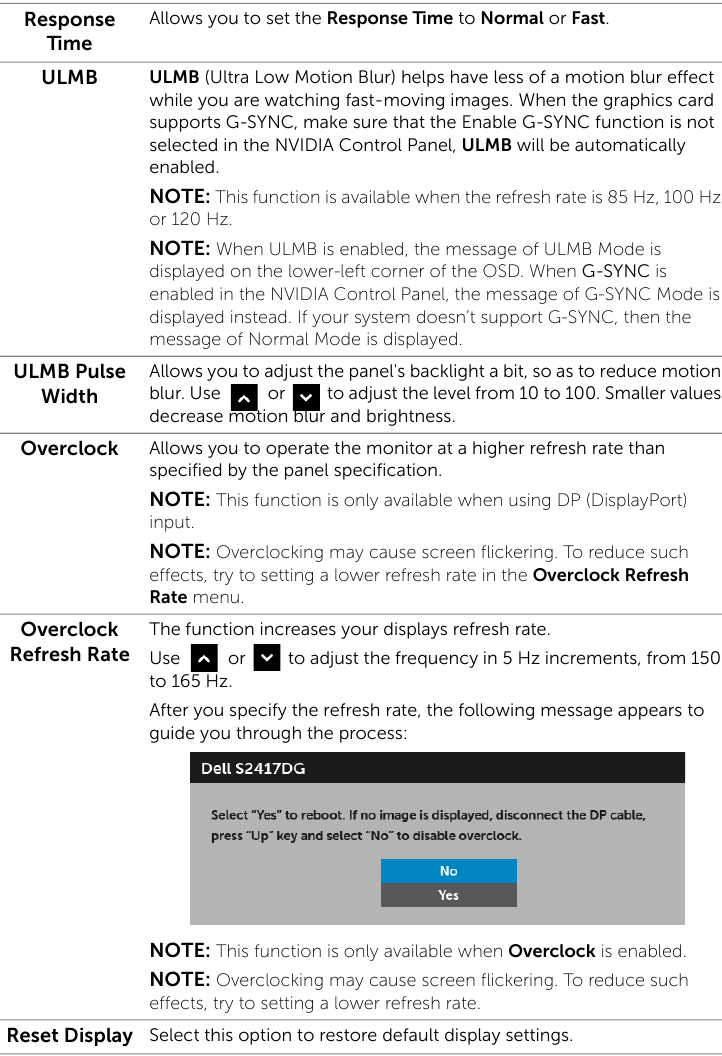

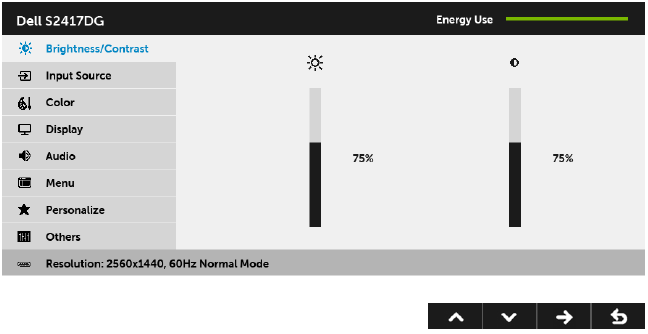

• Bildschirmmenü (OSD)-Einstellungen für einfache Einrichtung und Bildschirmoptimierung.

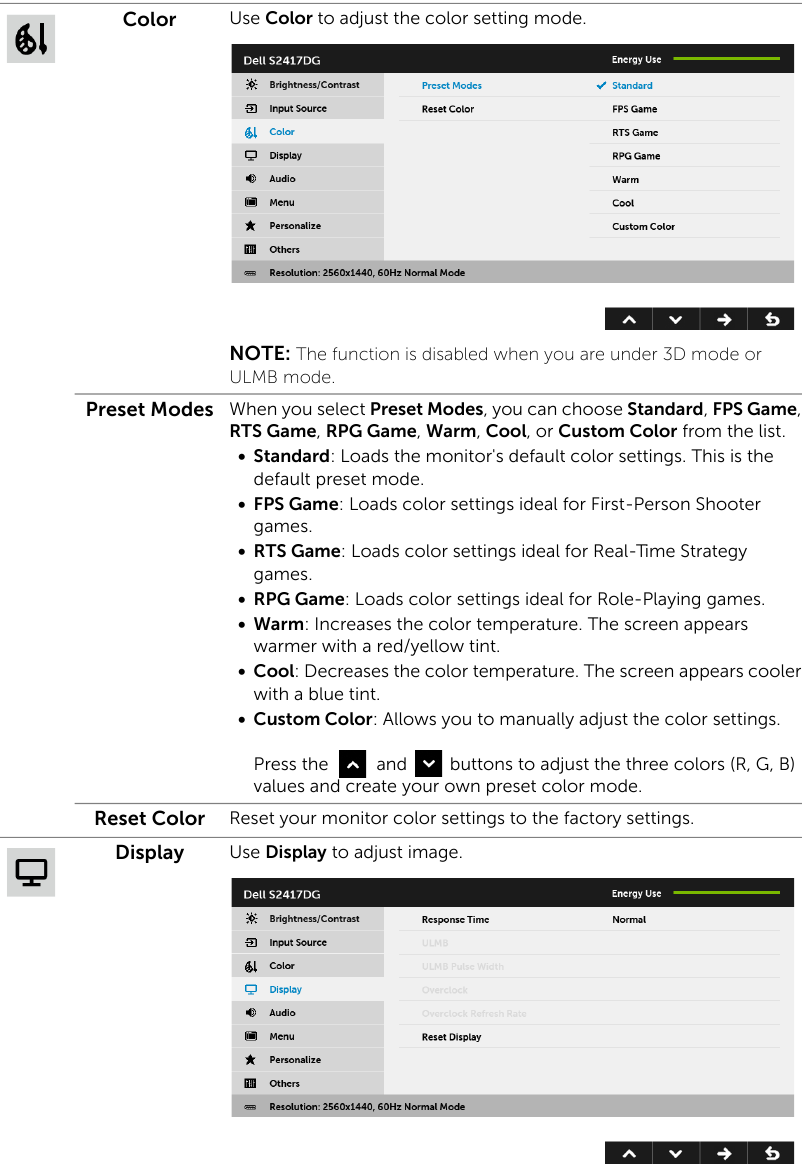

• Die Farbmodi bieten auch verschiedene Spielmodi, einschließlich FPS (Ego-Shooter), RTS (Echtzeitstrategie) und RPG (Rollenspiel).
• Software- und Dokumentationsmedien umfassen eine Informationsdatei (INF), eine Bildfarbabgleichsdatei (ICM) und Produktdokumentation.
• Sicherheitsschloss-Steckplatz.
• Standfußverriegelung.
• Arsenfreies Glas und Quecksilberfrei nur für das Panel.
• 0,5 W Standby-Leistung im Schlafmodus.
• Die Energieanzeige zeigt den vom Monitor in Echtzeit verbrauchten Energiepegel an.
• Analoge Hintergrundbeleuchtungs-Dimmsteuerung für flimmerfreies Display.

Teile und Bedienelemente identifizieren

Vorderansicht

Bezeichnung	Beschreibung
1	Funktionstasten (Weitere Informationen finden Sie unter Monitorbedienung)
2	Ein-/Aus-Taste (mit LED-Anzeige)

HINWEIS: Bei Displays mit glänzenden Blenden sollte der Benutzer die Platzierung des Displays berücksichtigen, da die Blende störende Reflexionen von Umgebungslicht und hellen Oberflächen verursachen kann.

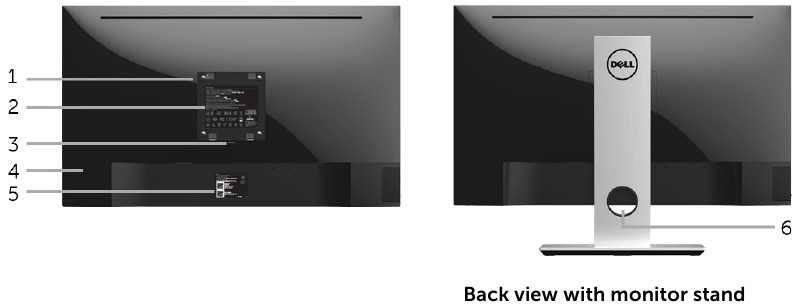

Rückansicht

Bezeichnung	Beschreibung	Verwendung

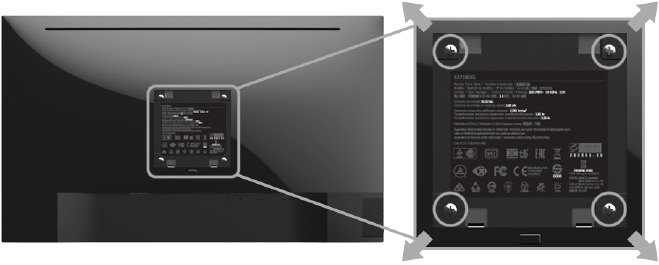

1	VESA-Befestigungslöcher (100 mm x 100 mm - hinter der angebrachten VESA-Abdeckung)	Monitor mit VESA-kompatiblem Wandmontage-Kit (100 mm x 100 mm) an der Wand montieren.
2	Zulassungsetikett	Listet die behördlichen Genehmigungen auf.
3	Standfuß-Entriegelungstaste	Löst den Standfuß vom Monitor.
4	Sicherheitsschloss-Steckplatz	Sichert den Monitor mit einem Sicherheitsschloss (Sicherheitsschloss nicht im Lieferumfang enthalten).
5	Etikett mit Barcode und Seriennummer	Beziehen Sie sich auf dieses Etikett, wenn Sie Dell für technischen Support kontaktieren müssen.
6	Kabelmanagement-Steckplatz	Dient zum Organisieren von Kabeln, indem diese durch den Steckplatz geführt werden.

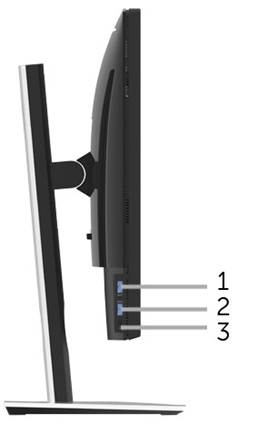

Seitenansicht

Bezeichnung	Beschreibung	Verwendung
1	USB 3.0-Anschluss	Schließen Sie Ihr USB-Gerät an. HINWEIS: Um diesen Anschluss zu verwenden, müssen Sie das USB-Kabel (im Lieferumfang Ihres Monitors enthalten) vom USB-Upstream-Anschluss am Monitor mit Ihrem Computer verbinden.
2	USB 3.0-Anschluss mit PowerShare	Schließen Sie Ihr USB-Gerät an (unterstützt auch schnelles Laden).
3	Kopfhöreranschluss	Schließen Sie die Kopfhörer an.

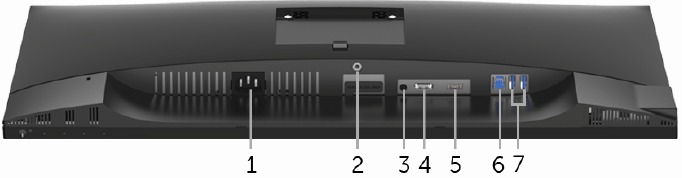

Unteransicht

Unteransicht ohne Monitorstandfuß

Bezeichnung	Beschreibung	Verwendung
1	Stromkabelanschluss	Schließen Sie das Stromkabel an (im Lieferumfang Ihres Monitors enthalten).
2	Standfuß-Verriegelungsfunktion	Zum Verriegeln des Standfußes am Monitor mit einer M3 x 6 mm Schraube (Schraube nicht im Lieferumfang enthalten).
3	Line-Out-Anschluss	Schließen Sie Ihre Lautsprecher an. HINWEIS: Dieser Anschluss unterstützt keine Kopfhörer.
4	DisplayPort	Verbinden Sie es mit Ihrem Computer mit dem DP-Kabel (im Lieferumfang Ihres Monitors enthalten).
5	HDMI-Anschluss	Verbinden Sie es mit Ihrem Computer mit dem HDMI-Kabel.
6	USB-Upstream-Anschluss	Verbinden Sie das USB-Kabel (im Lieferumfang Ihres Monitors enthalten) mit diesem Anschluss und Ihrem Computer, um die USB-Anschlüsse an Ihrem Monitor zu aktivieren.
7	USB 3.0-Anschlüsse (2)	Schließen Sie USB-Gerät an. HINWEIS: Um diesen Anschluss zu verwenden, müssen Sie das USB-Kabel (im Lieferumfang Ihres Monitors enthalten) vom USB-Upstream-Anschluss am Monitor mit Ihrem Computer verbinden.

Monitorspezifikationen

Flachbildschirmspezifikationen

Modell	S2417DG
Bildschirmtyp	Aktive Matrix - TFT-LCD
Panel-Technologie	TN
Seitenverhältnis	16:9
Sichtbarer Bereich
Diagonale Horizontal, Aktive Fläche Vertikal, Aktive Fläche Fläche	604,7 mm (23,8 Zoll) 526,85 mm (20,74 Zoll) 296,35 mm (11,67 Zoll) 156131,99 mm² (242,04 Zoll²)
Pixelabstand	0.2058 mm x 0.2058 mm
Pixel pro Zoll (PPI)	123
Blickwinkel	160° (vertikal) typisch 170° (horizontal) typisch
Helligkeit	350 cd/m² (typisch)
Kontrastverhältnis	1000 zu 1 (typisch)
Bildschirmbeschichtung	Blendschutz mit 3H Härtegrad
Hintergrundbeleuchtung	LED-Kantenbeleuchtungssystem
Reaktionszeit (typisch)	1 ms Grau-zu-Grau
Farbtiefe	16,7 Millionen Farben
Farbraum	72%* (CIE1931)
Integrierte Geräte	USB 3.0 SuperSpeed Hub (mit 1 x USB 3.0 Upstream-Anschluss) 4 x USB 3.0 Downstream-Anschlüsse (davon 1 Anschluss mit Ladefunktion)
Anschlüsse	1 x DP 1.2 1 x HDMI 1.4 1 x USB 3.0 Upstream-Anschluss – Unten 2 x USB 3.0 Anschluss – Seite 2 x USB 3.0 Anschluss – Unten 1 x Kopfhörer-Ausgang – Seite 1 x Audio Line-Out Anschluss – Unten
Verstellbarkeit
Höhenverstellbarer Ständer Neigung Schwenken Drehung	0 bis 130 mm -5° bis 21° -45° bis 45° -90° bis 90°
Dell Display Manager Kompatibilität	Nein
Sicherheit	Sicherheitsschloss (Kabelschloss separat erhältlich)

* Der Farbraum (typisch) basiert auf den Teststandards CIE1976 (82 %) und CIE1931 (72 %).

Auflösungsspezifikationen

Modell	S2417DG
Horizontaler Scanbereich	30 kHz bis 160 kHz (automatisch)
Vertikaler Scanbereich	30 Hz bis 150 Hz (automatisch) 165 Hz mit Übertaktung
Maximale voreingestellte Auflösung	2560 X 1440 bei 165 Hz (mit Übertaktung)

Unterstützte Videomodi

Modell	S2417DG
Videoanzeigefunktionen (HDMI- & DP-Wiedergabe)	480p, 480i, 576p, 720p, 1080p, 576i, 1080i, 1080p, QHD

Voreingestellte Anzeigemodi

HDMI Anzeigemodi

Anzeigemodus	Horizontalfrequenz (kHz)	Vertikalfrequenz (Hz)	Pixeltakt (MHz)	Synchronisationspolarität (Horizontal/ Vertikal)
IBM VGA,640 x 480p	31.5	60	25.2	-/-
VESA, 720 x 480p	29.83	60	26.25	+/-
VESA, 720 x 576p	29.55	50	26	+/-
VESA, 800 x 600p	37.88	60	40	+/+
VESA, 1024 x 768p	48.36	60	65	-/-
HDTV, 1280 x 720p	37.5	50	74.25	+/+
HDTV, 1280 x 720p	45	60	74.25	+/+
HDTV, 1920 x 1080p	55.6	50	141.5	-/+
HDTV, 1920 x 1080p	67.5	60	148.5	+/+
VESA, 2560 x 1440p	88.8	60	241.5	+/-

DP Anzeigemodi

Anzeigemodus	Horizontalfrequenz (kHz)	Vertikalfrequenz (Hz)	Pixeltakt (MHz)	Synchronisationspolarität (Horizontal/ Vertikal)
VESA, 640 x 480	31.5	60	25.2	-/-
VESA, 800 x 600	37.88	60	40	+/+
VESA, 1024 x 768	48.36	60	65	-/-
VESA, 2560 x 1440	88.8	60	241.5	+/-
VESA, 2560 x 1440	127.4	85	346.5	+/-
VESA, 2560 x 1440	150.9	100	410.5	+/-
VESA, 2560 x 1440	182.9	120	497.75	+/-
VESA, 2560 x 1440	209.5	144	569.75	+/+
VESA, 2560 x 1440	34.9	24	95	+/-
VESA, 2560 x 1440	232.05	150	612.61	+/-
VESA, 2560 x 1440	240.40	155	634.66	+/-
VESA, 2560 x 1440	240.64	160	635.28	+/+
VESA, 2560 x 1440	240.74	165	635.54	+/+

HINWEIS: Dieser Monitor unterstützt NVIDIA G-Sync und NVIDIA 3D Vision Ready. Bitte besuchen Sie http://www.geforce.com, um zu erfahren, ob Ihre NVIDIA-Grafikkarte die G-SYNC-Funktion unterstützt.

Elektrische Spezifikationen

Modell	S2417DG
Videoeingangssignale	HDMI 1.4, 600 mV für jede differentielle Leitung, 100 Ohm Eingangsimpedanz pro differentiellem Paar DisplayPort 1.2, 600 mV für jede differentielle Leitung, 100 Ohm Eingangsimpedanz pro differentiellem Paar
Synchronisationseingangssignale	Separate horizontale und vertikale Synchronisation, polaritätsfreies TTL-Niveau, SOG (Composite SYNC auf Grün)
AC-Eingangsspannung/-frequenz/-strom	100 VAC bis 240 VAC / 50 Hz oder 60 Hz + 3 Hz / 1,5 A (typisch)
Einschaltstrom	120 V: 30 A (max.) bei 0 °C (Kaltstart) 220 V: 60 A (max.) bei 0 °C (Kaltstart)

Physikalische Eigenschaften

Modell	S2417DG
Signalkabeltyp	Digital: HDMI, 19 Pins (Kabel nicht enthalten) Digital: DisplayPort, 20 Pins Universal Serial Bus: USB, 9 Pins
Abmessungen (mit Standfuß)
Höhe (ausgefahren)	493.9 mm (19.44 inches)
Höhe (eingefahren)	363.9 mm (14.33 inches)
Breite	540.4 mm (21.28 inches)
Tiefe	180.0 mm (7.09 inches)
Abmessungen (ohne Standfuß)
Höhe	322.7 mm (12.70 inches)
Breite	540.4 mm (21.28 inches)
Tiefe	55.8 mm (2.20 inches)
Abmessungen des Standfußes
Höhe (ausgefahren)	400.8 mm (14.78 inches)
Höhe (eingefahren)	354.4 mm (13.95 inches)
Breite	242.6 mm (9.55 inches)
Tiefe	180.0 mm (7.09 inches)
Gewicht
Gewicht mit Verpackung	8.23 kg (18.11 lb)
Gewicht mit Standfußmontage und Kabeln	6.09 kg (13.40 lb)
Gewicht ohne Standfußmontage (Für Wand- oder VESA-Montagezwecke – ohne Kabel)	3.84 kg (8.45 lb)
Gewicht der Standfußmontage	1.93 kg (4.25 lb)
Glanz des Frontrahmens	Schwarzer Rahmen – 30 Glanzeinheiten (max.)

Umgebungsbedingungen

Modell	S2417DG
Einhaltung von Standards
RoHS-konform Arsenfreies Glas und Quecksilberfrei nur für das Panel
Temperatur
Betrieb	0°C bis 40°C (32°F bis 104°F)
Nicht in Betrieb	Lagerung: -20°C bis 60°C (-4°F bis 140°F) Versand: -20°C bis 60°C (-4°F bis 140°F)
Luftfeuchtigkeit
Betrieb	10% bis 80% (nicht kondensierend)
Nicht in Betrieb	Lagerung: 5% bis 90% (nicht kondensierend) Versand: 5% bis 90% (nicht kondensierend)
Höhe
Betrieb	5.000 m (16.404 ft) (maximal)
Nicht in Betrieb	12.192 m (40.000 ft) (maximal)
Wärmeableitung	249.1 BTU/Stunde (maximal) 112.6 BTU/Stunde (typisch)

Energieverwaltungsmodi

Wenn Sie eine VESA DPM™-kompatible Grafikkarte oder Software auf Ihrem PC installiert haben, kann der Monitor seinen Stromverbrauch bei Nichtgebrauch automatisch reduzieren. Dies wird als Energiesparmodus* bezeichnet. Wenn der Computer Eingaben von der Tastatur, Maus oder anderen Eingabegeräten erkennt, nimmt der Monitor den Betrieb automatisch wieder auf. Die folgende Tabelle zeigt den Stromverbrauch und die Signalisierung dieser automatischen Energiesparfunktion.

VESA-Modi	Horizontale Synchronisierung	Vertikale Synchronisierung	Video	Betriebsanzeige	Stromverbrauch
Normaler Betrieb	Aktiv	Aktiv	Aktiv	Weiß	73 W (maximal)** 33 W (typisch)
Ruhezustand	Inaktiv	Inaktiv	Leer	Weiß (blinkend)	Weniger als 0.5 W
Ausgeschaltet	-	-	-	Aus	Weniger als 0.3 W

* Null-Stromverbrauch im AUS-Modus kann nur durch Trennen des Netzkabels vom Monitor erreicht werden.
** Maximaler Stromverbrauch bei maximaler Helligkeit und aktivem USB.

Pinbelegungen

DisplayPort-Anschluss

Pin-Nummer	20-Pin-Seite des angeschlossenen Signalkabels
1	ML0(p)
2	GND
3	ML0(n)
4	ML1(p)
5	GND
6	ML1(n)
7	ML2(p)
8	GND
9	ML2(n)
10	ML3(p)
11	GND
12	ML3(n)
13	GND
14	GND
15	AUX(p)
16	GND
17	AUX(n)
18	GND
19	Re-PWR
20	+3.3 V DP_PWR

HDMI-Anschluss

Pin-Nummer	19-Pin-Seite des angeschlossenen Signalkabels
1	TMDS DATA 2+
2	TMDS DATA 2 SHIELD
3	TMDS DATA 2-
4	TMDS DATA 1+
5	TMDS DATA 1 SHIELD
6	TMDS DATA 1-
7	TMDS DATA 0+
8	TMDS DATA 0 SHIELD
9	TMDS DATA 0-
10	TMDS CLOCK+
11	TMDS CLOCK SHIELD
12	TMDS CLOCK-
13	CEC
14	Reserviert (Nicht angeschlossen am Gerät)
15	DDC CLOCK (SCL)
16	DDC DATA (SDA)
17	DDC/CEC Ground
18	+5V POWER
19	HOT PLUG DETECT

Plug-and-Play-Fähigkeit

Sie können den Monitor in jedem Plug-and-Play-kompatiblen System installieren. Der Monitor stellt dem Computersystem automatisch seine erweiterten Anzeigedaten (Extended Display Identification Data, EDID) unter Verwendung von Display Data Channel (DDC)-Protokollen zur Verfügung, sodass das System sich selbst konfigurieren und die Monitoreinstellungen optimieren kann. Die meisten Monitorinstallationen erfolgen automatisch; bei Bedarf können Sie unterschiedliche Einstellungen wählen. Weitere Informationen zum Ändern der Monitoreinstellungen finden Sie unter Bedienung des Monitors.

Universal Serial Bus (USB)-Schnittstelle

Dieser Abschnitt enthält Informationen zu den auf dem Monitor verfügbaren USB-Anschlüssen.

HINWEIS: Dieser Monitor ist mit Super-Speed USB 3.0 kompatibel.

Übertragungsgeschwindigkeit	Datenrate	Stromverbrauch*
Super-Speed	5 Gbps	4.5 W (Max, each port)
High-Speed	480 Mbps	4.5 W (Max, each port)
Full-Speed	12 Mbps	4.5 W (Max, each port)

* Bis zu 2 A am USB-Downstream-Port (Port mit Blitzsymbol) mit BC1.2-kompatiblen Geräten oder normalen USB-Geräten.

USB-Upstream-Anschluss

Pin-Nummer	9-polige Seite des Anschlusses
1	VCC
2	D-
3	D+
4	GND
5	SSTX-
6	SSTX+
7	GND
8	SSRX-
9	SSRX+

USB-Downstream-Anschluss

Pin-Nummer	9-polige Seite des Anschlusses
1	VCC
2	D-
3	D+
4	GND
5	SSRX-
6	SSRX+
7	GND
8	SSTX-
9	SSTX+

USB-Anschlüsse

• 1 Upstream – unten
• 2 Downstream – unten
• 2 Downstream – seitlich
• Ladeanschluss – der Port mit Blitzsymbol; unterstützt Schnellladefunktion, wenn das Gerät BC1.2-kompatibel ist.

HINWEIS: Für die USB 3.0-Funktionalität ist ein USB 3.0-fähiger Computer erforderlich.

HINWEIS: Die USB-Schnittstelle des Monitors funktioniert nur, wenn der Monitor eingeschaltet ist oder sich im Energiesparmodus befindet. Wenn Sie den Monitor ausschalten und anschließend wieder einschalten, kann es einige Sekunden dauern, bis die angeschlossenen Peripheriegeräte ihre normale Funktionalität wieder aufnehmen.

LCD-Monitorqualität und Pixelrichtlinie

Während des Herstellungsprozesses von LCD-Monitoren ist es nicht ungewöhnlich, dass ein oder mehrere Pixel in einem unveränderlichen Zustand verharren, die schwer zu erkennen sind und die Anzeigequalität oder Benutzerfreundlichkeit nicht beeinträchtigen. Weitere Informationen zur Dell Monitorqualität und Pixelrichtlinie finden Sie auf der Dell Support-Website unter: http://www.dell.com/support/monitors.

Wartungsrichtlinien

Reinigen Ihres Monitors

Lesen und befolgen Sie die Sicherheitshinweise, bevor Sie den Monitor reinigen.

Ziehen Sie vor dem Reinigen des Monitors das Netzkabel des Monitors aus der Steckdose.

Beachten Sie für optimale Vorgehensweisen die folgenden Anweisungen beim Auspacken, Reinigen oder Handhaben Ihres Monitors:

• Um Ihren antistatischen Bildschirm zu reinigen, befeuchten Sie ein weiches, sauberes Tuch leicht mit Wasser. Verwenden Sie, wenn möglich, ein spezielles Bildschirmreinigungstuch oder eine Lösung, die für die antistatische Beschichtung geeignet ist. Verwenden Sie kein Benzin, keine Verdünner, kein Ammoniak, keine Scheuermittel oder Druckluft.
• Verwenden Sie zum Reinigen des Monitors ein leicht feuchtes, warmes Tuch. Vermeiden Sie die Verwendung von Reinigungsmitteln jeglicher Art, da einige Reinigungsmittel einen milchigen Film auf dem Monitor hinterlassen.
• Wenn Sie beim Auspacken Ihres Monitors weißes Pulver bemerken, wischen Sie es mit einem Tuch ab.
• Gehen Sie vorsichtig mit Ihrem Monitor um, da ein dunklerer Monitor anfälliger für Kratzer und weiße Abriebspuren ist als ein hellerer Monitor.
• Um die bestmögliche Bildqualität Ihres Monitors zu erhalten, verwenden Sie einen dynamisch wechselnden Bildschirmschoner und schalten Sie Ihren Monitor aus, wenn er nicht verwendet wird.

Monitor einrichten

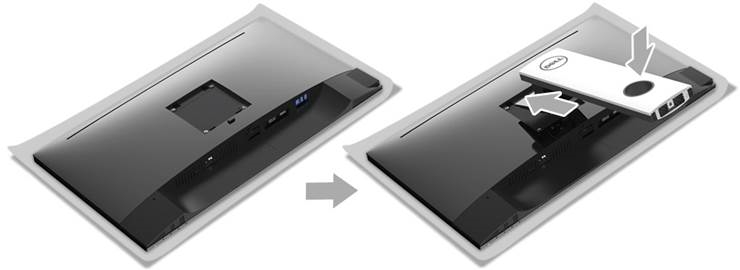

Standfuß anbringen

HINWEIS: Der Standfuß ist bei der Auslieferung des Monitors abgenommen.

HINWEIS: Dies gilt für einen Monitor mit Standfuß. Wenn ein anderer Standfuß gekauft wird, lesen Sie bitte die entsprechende Anleitung zur Einrichtung des Standfußes für die Einrichtungsanweisungen.

So bringen Sie den Monitorstandfuß an:

1. Entfernen Sie die Abdeckung und legen Sie den Monitor darauf.

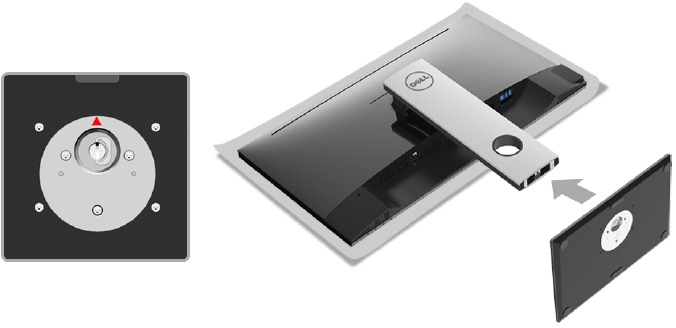

2. Führen Sie die beiden Laschen am oberen Teil des Standfußes in die Nut auf der Rückseite des Monitors ein.
3. Drücken Sie den Standfuß, bis er einrastet.

4. Halten Sie den Standfuß mit der Dreiecksmarkierung,, nach oben gerichtet. Richten Sie dann die hervorstehenden Blöcke des Standfußes an der passenden Aussparung am Standfuß aus.

5. Führen Sie die Blöcke des Standfußes vollständig in die Standfußaussparung ein.

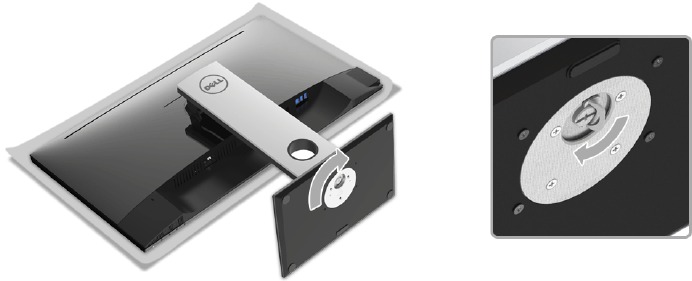

6. Heben Sie den Schraubengriff an und drehen Sie die Schraube im Uhrzeigersinn.

7. Nachdem Sie die Schraube vollständig angezogen haben, klappen Sie den Schraubengriff flach in die Vertiefung.

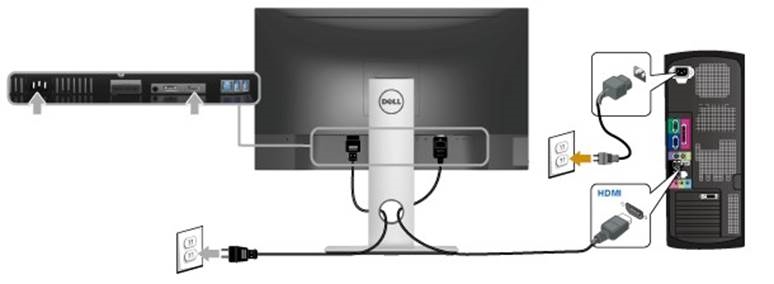

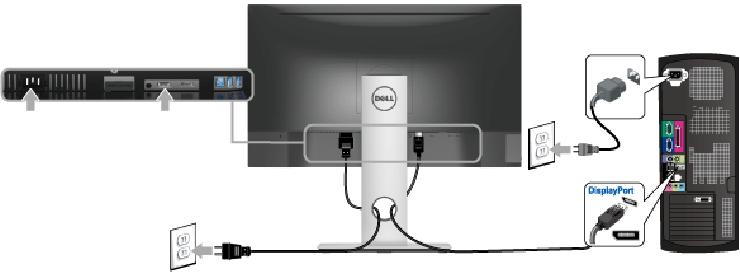

Monitor anschließen

Bevor Sie mit den Verfahren in diesem Abschnitt beginnen, beachten Sie die Sicherheitshinweise.

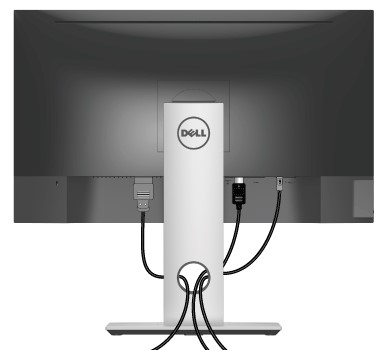

HINWEIS: Führen Sie die Kabel vor dem Anschließen durch den Kabelmanagement-Schlitz.

HINWEIS: Schließen Sie nicht alle Kabel gleichzeitig an den Computer an.

So schließen Sie Ihren Monitor an den Computer an:

1. Schalten Sie Ihren Computer aus und trennen Sie das Netzkabel.
2. Schließen Sie das DP- oder HDMI-Kabel von Ihrem Monitor an den Computer an.

Das DisplayPort-Kabel (DP zu DP) anschließen

Das HDMI-Kabel anschließen (optional)

HINWEIS: Die Grafiken dienen nur zur Veranschaulichung. Das Aussehen des Computers kann variieren.

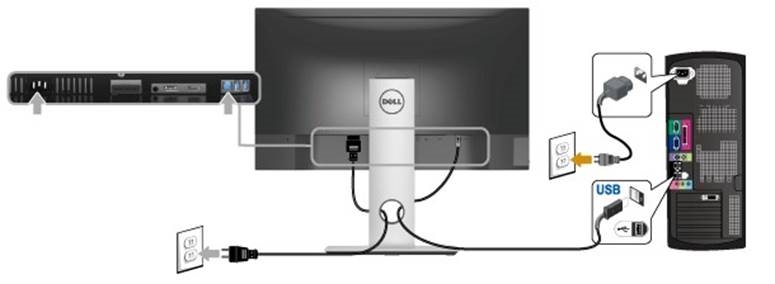

Das USB 3.0-Kabel anschließen

Nachdem Sie das DP/HDMI-Kabel angeschlossen haben, befolgen Sie die nachstehenden Schritte, um das USB 3.0-Kabel an den Computer anzuschließen und die Monitoreinrichtung abzuschließen:

1. Verbinden Sie den USB 3.0 Upstream-Anschluss (mitgeliefertes Kabel) mit einem geeigneten USB 3.0-Anschluss an Ihrem Computer. (Siehe Unteransicht für Details.)
2. Schließen Sie die USB 3.0-Peripheriegeräte an die USB 3.0 Downstream-Anschlüsse am Monitor an.
3. Stecken Sie die Netzkabel für Ihren Computer und Monitor in eine nahegelegene Steckdose.
4. Schalten Sie den Monitor und den Computer ein. Wenn Ihr Monitor ein Bild anzeigt, ist die Installation abgeschlossen. Wenn kein Bild angezeigt wird, lesen Sie den Abschnitt Spezifische Probleme mit Universal Serial Bus (USB).
5. Verwenden Sie den Kabelschlitz am Monitorstandfuß, um die Kabel zu ordnen.


Kabel ordnen

Nachdem Sie alle notwendigen Kabel an Monitor und Computer angeschlossen haben (siehe Monitor anschließen für Kabelverbindungen), ordnen Sie alle Kabel wie oben gezeigt.

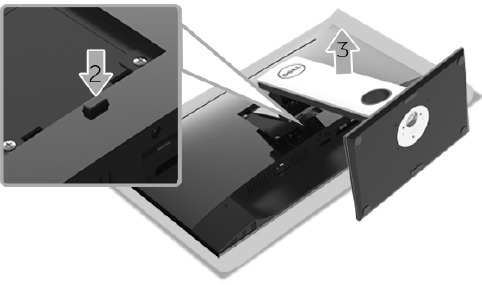

Monitorstandfuß entfernen

HINWEIS: Um Kratzer auf dem LCD-Bildschirm beim Entfernen des Standfußes zu vermeiden, stellen Sie sicher, dass der Monitor auf einer weichen, sauberen Oberfläche liegt.

HINWEIS: Dies gilt für einen Monitor mit Standfuß. Wenn ein anderer Standfuß gekauft wird, lesen Sie bitte die entsprechende Anleitung zur Einrichtung des Standfußes für die Einrichtungsanweisungen.

So entfernen Sie den Standfuß:

1. Legen Sie den Monitor auf ein weiches Tuch oder Kissen.
2. Drücken und halten Sie die Standfuß-Entriegelungstaste.
3. Heben Sie den Standfuß vom Monitor ab.

Wandmontage (optional)

(Schraubenabmessung: M4 x 10 mm).

Beachten Sie die Anweisungen, die dem VESA-kompatiblen Wandmontage-Kit beiliegen.

1. Legen Sie das Monitorpanel auf ein weiches Tuch oder Kissen auf einen stabilen, flachen Tisch.
2. Entfernen Sie den Standfuß.
3. Verwenden Sie einen Kreuzschlitzschraubendreher, um die vier Schrauben zu entfernen, die die Kunststoffabdeckung sichern.
4. Bringen Sie die Halterung des Wandmontage-Kits am Monitor an.
5. Montieren Sie den Monitor an der Wand gemäß den Anweisungen des Wandmontage-Kits.

HINWEIS: Nur zur Verwendung mit einer UL-gelisteten Wandhalterung mit einer Mindestgewichts-/Tragfähigkeit von 3,84 kg.

Bedienung des Monitors

Monitor einschalten

Drücken Sie die -Taste, um den Monitor einzuschalten.

Verwenden der Bedienelemente an der Vorderseite

Verwenden Sie die Steuertasten an der Vorderseite des Monitors, um die Eigenschaften des angezeigten Bildes anzupassen. Während Sie diese Tasten zur Einstellung der Bedienelemente verwenden, zeigt ein OSD die numerischen Werte der sich ändernden Eigenschaften an.

Die folgende Tabelle beschreibt die Tasten an der Vorderseite:

	Taste an der Vorderseite	Beschreibung
1	Schnelltaste/Voreingestellte Modi	Verwenden Sie diese Taste, um aus einer Liste voreingestellter Farbmodi auszuwählen. HINWEIS: Diese Funktion ist im 3D-Modus oder ULMB-Modus deaktiviert.
2	Schnelltaste/ Lautstärke	Verwenden Sie die Tasten, um die Lautstärke einzustellen. Minimum ist 0 (-). Maximum ist 100 (+).
3	Menu (Menü)	Verwenden Sie die MENU (Menü)-Taste, um das On-Screen Display (OSD) zu starten und das OSD-Menü auszuwählen. Siehe Accessing the Menu System (Zugriff auf das Menüsystem).
4	Exit (Beenden)	Verwenden Sie diese Taste, um zum Hauptmenü zurückzukehren oder das OSD-Hauptmenü zu verlassen.
5	Power (Ein/Aus) (mit Betriebsanzeigeleuchte)	Verwenden Sie die Power (Ein/Aus)-Taste, um den Monitor Ein und Aus zu schalten. Das weiße Licht zeigt an, dass der Monitor Ein und voll funktionsfähig ist. Ein blinkendes weißes Licht zeigt den Energiesparmodus an.

Taste an der Vorderseite

Verwenden Sie die Tasten an der Vorderseite des Monitors, um die Bildeinstellungen anzupassen.

	Taste an der Vorderseite	Beschreibung
1	Up (Nach oben)	Verwenden Sie die Up (Nach oben)-Taste, um Elemente im OSD-Menü anzupassen (Bereiche zu erhöhen).
2	Down (Nach unten)	Verwenden Sie die Down (Nach unten)-Taste, um Elemente im OSD-Menü anzupassen (Bereiche zu verringern).
3	Select (Auswählen)	Verwenden Sie die Select (Auswählen)-Taste, um Ihre Auswahl zu bestätigen.
4	Back (Zurück)	Verwenden Sie die Back (Zurück)-Taste, um zum vorherigen Menü zurückzukehren.

Verwenden des On-Screen Display (OSD)-Menüs

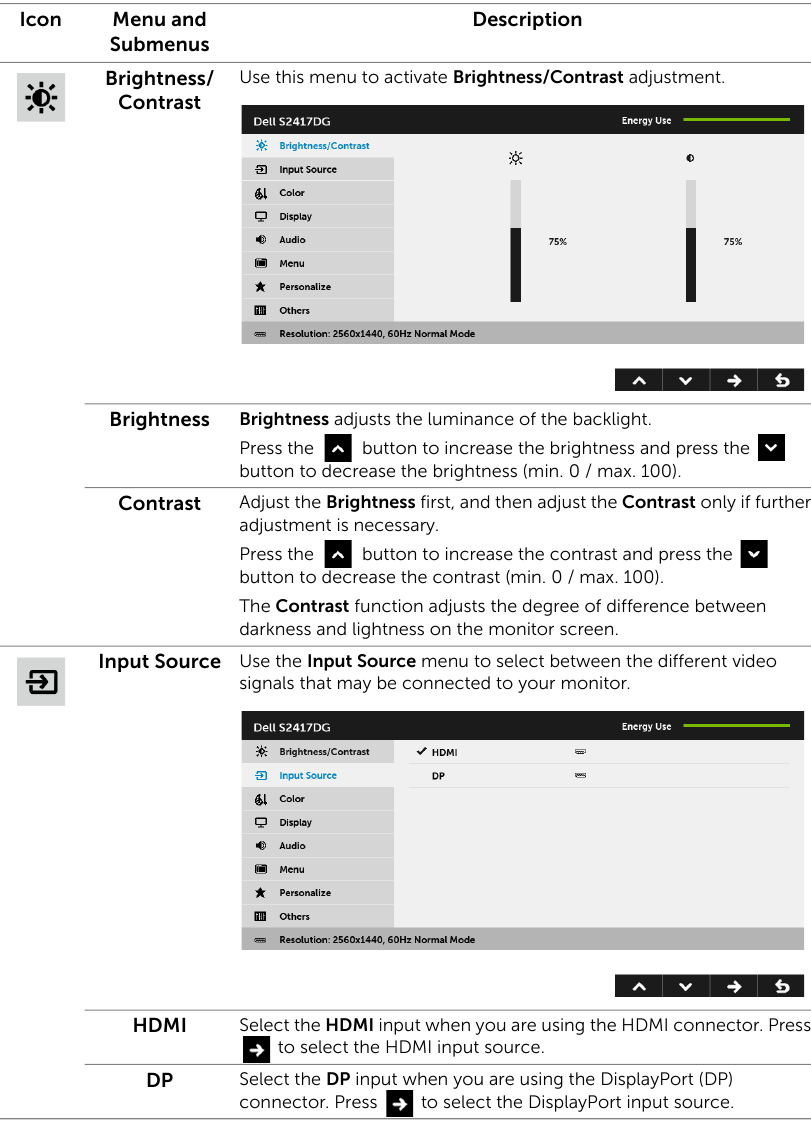

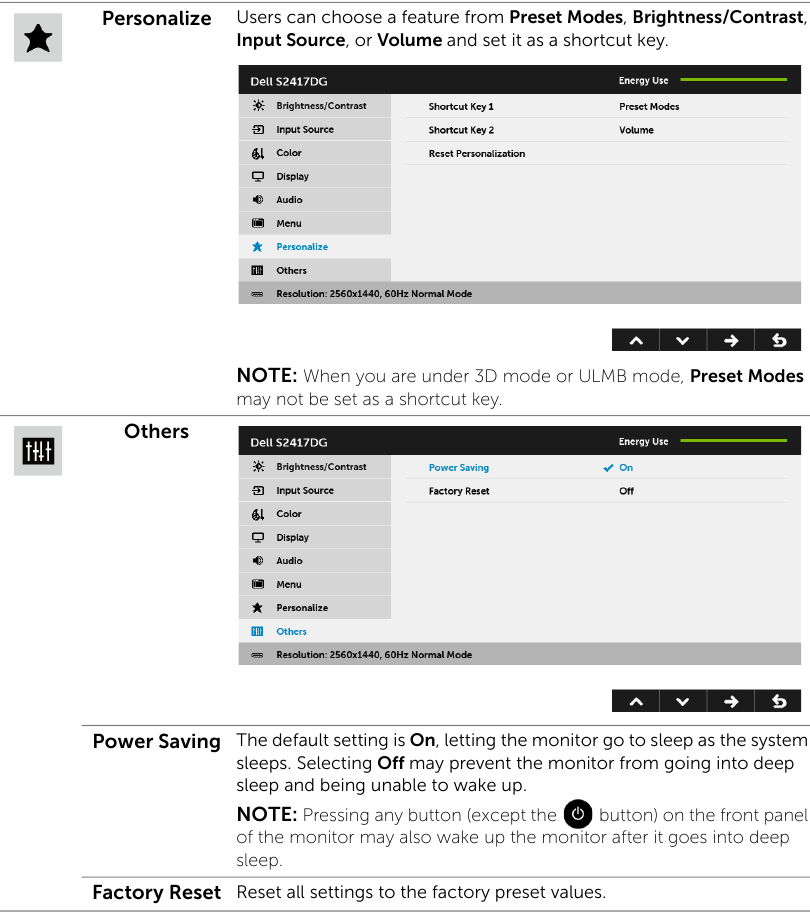

Zugriff auf das Menüsystem

HINWEIS: Wenn Sie die Einstellungen ändern und dann entweder zu einem anderen Menü wechseln oder das OSD-Menü verlassen, speichert der Monitor diese Änderungen automatisch. Die Änderungen werden auch gespeichert, wenn Sie die Einstellungen ändern und dann warten, bis das OSD-Menü verschwindet.

1. Drücken Sie die -Taste, um das OSD-Menü zu starten und das Hauptmenü anzuzeigen.
   Hauptmenü für digitalen (DP) Eingang

2. Drücken Sie die und -Tasten, um zwischen den Einstellungsoptionen zu wechseln. Wenn Sie von einem Symbol zum anderen wechseln, wird der Optionsname hervorgehoben. Eine vollständige Liste aller für den Monitor verfügbaren Optionen finden Sie in der folgenden Tabelle.
3. Drücken Sie die -Taste einmal, um die hervorgehobene Option zu aktivieren.
4. Drücken Sie die und -Tasten, um den gewünschten Parameter auszuwählen.
5. Drücken Sie , um die Schiebeleiste aufzurufen, und verwenden Sie dann die und -Tasten gemäß den Anzeigen im Menü, um Ihre Änderungen vorzunehmen.
6. Wählen Sie die -Taste, um zum Hauptmenü zurückzukehren.

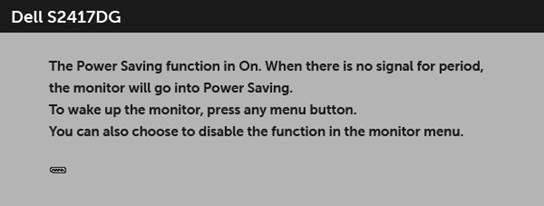

OSD-Warnmeldung

Wenn der Monitor in den Energiesparmodus wechselt, wird die folgende Meldung angezeigt:

Weitere Informationen finden Sie unter Troubleshooting (Fehlerbehebung).

Einstellen der maximalen Auflösung

So stellen Sie die maximale Auflösung für den Monitor ein:

In Windows^® 7, Windows^® 8 und Windows^® 8.1:

1. Nur für Windows^® 8 und Windows^® 8.1: Wählen Sie die Desktop-Kachel aus, um zum klassischen Desktop zu wechseln.
2. Klicken Sie mit der rechten Maustaste auf den Desktop und klicken Sie auf Screen Resolution (Bildschirmauflösung).
3. Klicken Sie auf die Dropdown-Liste der Bildschirmauflösung und wählen Sie 2560 x 1440.
4. Klicken Sie auf OK (OK).

In Windows^® 10:

1. Klicken Sie mit der rechten Maustaste auf den Desktop und klicken Sie auf Display settings (Anzeigeeinstellungen).
2. Klicken Sie auf Advanced display settings (Erweiterte Anzeigeeinstellungen).
3. Klicken Sie auf die Dropdown-Liste für Resolution (Auflösung) und wählen Sie 2560 x 1440.
4. Klicken Sie auf Apply (Übernehmen).

Wenn 2560 x 1440 nicht als Option angezeigt wird, müssen Sie möglicherweise Ihren Grafiktreiber aktualisieren. Führen Sie je nach Computer eines der folgenden Verfahren aus:

Wenn Sie einen Dell Desktop- oder Laptop-Computer besitzen:

• Gehen Sie zu http://www.dell.com/support, geben Sie Ihr Service-Tag ein und laden Sie den neuesten Treiber für Ihre Grafikkarte herunter.

Wenn Sie einen Nicht-Dell-Computer (Laptop oder Desktop) verwenden:

• Gehen Sie zur Support-Website Ihres Computers und laden Sie die neuesten Grafiktreiber herunter.
• Gehen Sie zur Website Ihrer Grafikkarte und laden Sie die neuesten Grafiktreiber herunter.

Verwenden der Neige-, Schwenk- und Höhenverstellung

HINWEIS: Dies gilt für einen Monitor mit Standfuß. Wenn ein anderer Standfuß erworben wird, beachten Sie bitte die entsprechende Einrichtungsanleitung für die Montageanweisungen.

Neigen, Schwenken

Mit dem am Monitor befestigten Standfuß können Sie den Monitor neigen und schwenken, um den angenehmsten Betrachtungswinkel zu finden.

HINWEIS: Der Standfuß ist abgenommen, wenn der Monitor vom Werk versandt wird.

Höhenverstellung

HINWEIS: Der Standfuß lässt sich vertikal bis zu 130 mm ausziehen. Die Abbildung unten zeigt, wie der Standfuß vertikal ausgefahren wird.

Monitor drehen

Bevor Sie den Monitor drehen, sollte er vollständig vertikal ausgefahren (Höhenverstellung) und vollständig nach oben geneigt sein, um ein Anschlagen an der unteren Kante des Monitors zu vermeiden.

Im Uhrzeigersinn drehen

Gegen den Uhrzeigersinn drehen

HINWEIS: Um die Anzeigedrehfunktion (Querformat versus Hochformat) mit Ihrem Dell Computer zu verwenden, benötigen Sie einen aktualisierten Grafiktreiber, der nicht mit diesem Monitor geliefert wird. Um den Grafiktreiber herunterzuladen, gehen Sie zu www.dell.com/support und sehen Sie im Bereich Download (Download) unter Video Drivers (Videotreiber) nach den neuesten Treiberaktualisierungen.

HINWEIS: Im Hochformat-Anzeigemodus kann es zu Leistungseinbußen bei grafikintensiven Anwendungen (3D-Spielen usw.) kommen.

Anpassen der Anzeigeeinstellungen für die Drehung Ihres Systems

Nachdem Sie Ihren Monitor gedreht haben, müssen Sie das unten beschriebene Verfahren durchführen, um die Anzeigeeinstellungen für die Drehung Ihres Systems anzupassen.

HINWEIS: Wenn Sie den Monitor mit einem Nicht-Dell-Computer verwenden, müssen Sie die Website des Grafiktreiberherstellers oder des Computerherstellers besuchen, um Informationen zum Drehen des 'Inhalts' auf Ihrem Display zu erhalten.

So passen Sie die Anzeigeeinstellungen für die Drehung an:

1. Klicken Sie mit der rechten Maustaste auf den Desktop und klicken Sie auf Properties (Eigenschaften).
2. Wählen Sie die Registerkarte Settings (Einstellungen) aus und klicken Sie auf Advanced (Erweitert).
3. Wenn Sie eine ATI-Grafikkarte haben, wählen Sie die Registerkarte Rotation (Drehung) aus und stellen Sie die bevorzugte rotation (Drehung) ein.
4. Wenn Sie eine nVidia -Grafikkarte haben, klicken Sie auf die Registerkarte nVidia, wählen Sie in der linken Spalte NVRotate aus und wählen Sie dann die bevorzugte Drehung.
5. Wenn Sie eine Intel^®-Grafikkarte haben, wählen Sie die Registerkarte Intel-Grafik aus, klicken Sie auf Graphic Properties (Grafikeigenschaften), wählen Sie die Registerkarte Rotation (Drehung) aus und stellen Sie dann die bevorzugte Drehung ein.

HINWEIS: Wenn Sie die Drehoption nicht sehen oder sie nicht richtig funktioniert, gehen Sie zu www.dell.com/support und laden Sie den neuesten Treiber für Ihre Grafikkarte herunter.

Fehlerbehebung

Bevor Sie mit einem der Verfahren in diesem Abschnitt beginnen, befolgen Sie die Sicherheitshinweise.

Selbsttest

Ihr Monitor bietet eine Selbsttestfunktion, mit der Sie überprüfen können, ob Ihr Monitor ordnungsgemäß funktioniert. Wenn Ihr Monitor und Computer richtig angeschlossen sind, der Bildschirm des Monitors jedoch dunkel bleibt, führen Sie den Monitor-Selbsttest wie folgt durch:

1. Schalten Sie sowohl Ihren Computer als auch den Monitor aus.
2. Ziehen Sie das Videokabel von der Rückseite des Computers ab. Um einen ordnungsgemäßen Selbsttest zu gewährleisten, entfernen Sie alle digitalen Kabel von der Rückseite des Computers.
3. Schalten Sie den Monitor ein.
   HINWEIS: Es sollte ein Dialogfeld auf dem Bildschirm erscheinen (auf schwarzem Hintergrund), wenn der Monitor kein Videosignal erkennen kann und ordnungsgemäß funktioniert. Im Selbsttestmodus blinkt die Betriebs-LED weiß.

   HINWEIS: Dieses Feld erscheint auch während des normalen Systembetriebs, wenn das Videokabel getrennt wird oder beschädigt ist.
4. Schalten Sie Ihren Monitor aus und schließen Sie das Videokabel wieder an; schalten Sie dann sowohl Ihren Computer als auch den Monitor ein.

Wenn Ihr Monitorbildschirm nach dem vorherigen Verfahren leer bleibt, überprüfen Sie Ihren Videocontroller und Computer, da Ihr Monitor ordnungsgemäß funktioniert.

Integrierte Diagnose

Ihr Monitor verfügt über ein integriertes Diagnosetool, das Ihnen hilft festzustellen, ob die von Ihnen wahrgenommene Bildschirmabweichung ein inhärentes Problem Ihres Monitors oder Ihres Computers und Ihrer Grafikkarte ist.

HINWEIS: Sie können die integrierte Diagnose nur ausführen, wenn das Videokabel abgezogen ist und sich der Monitor im Selbsttestmodus befindet.

So führen Sie die integrierte Diagnose aus:

1. Stellen Sie sicher, dass der Bildschirm sauber ist (keine Staubpartikel auf der Bildschirmoberfläche).
2. Ziehen Sie das/die Videokabel von der Rückseite des Computers oder Monitors ab. Der Monitor wechselt dann in den Selbsttestmodus.
3. Halten Sie Taste 1 5 Sekunden lang gedrückt. Ein grauer Bildschirm erscheint.
4. Überprüfen Sie den Bildschirm sorgfältig auf Anomalien.
5. Drücken Sie Taste 1 erneut. Die Farbe des Bildschirms wechselt zu Rot.
6. Überprüfen Sie die Anzeige auf Anomalien.
7. Wiederholen Sie die Schritte 5 und 6, um die Anzeige auf grünen, blauen, schwarzen und weißen Bildschirmen zu überprüfen. Der Test ist abgeschlossen, wenn der weiße Bildschirm erscheint. Zum Beenden drücken Sie Taste 1 erneut.

Wenn Sie mit dem integrierten Diagnosetool keine Bildschirmstörungen feststellen, funktioniert der Monitor ordnungsgemäß. Überprüfen Sie die Grafikkarte und den Computer.

Häufige Probleme

Die folgende Tabelle enthält allgemeine Informationen zu häufigen Monitorproblemen, die auftreten können, und den möglichen Lösungen:

Häufige Symptome	Was Sie erleben	Mögliche Lösungen
Kein Videosignal/Betriebs-LED aus	Kein Bild	Stellen Sie sicher, dass das Videokabel, das den Monitor und den Computer verbindet, richtig angeschlossen und fest sitzt. Überprüfen Sie mit einem anderen elektrischen Gerät, ob die Steckdose ordnungsgemäß funktioniert. Stellen Sie sicher, dass der Netzschalter vollständig gedrückt ist. Stellen Sie sicher, dass die richtige Eingangsquelle im Menü "Eingangsquelle" ausgewählt ist.
Kein Videosignal/Betriebs-LED an	Kein Bild oder keine Helligkeit	Erhöhen Sie Helligkeits- und Kontrastregler über das OSD. Führen Sie den Monitor-Selbsttest durch. Überprüfen Sie den Videokabelstecker auf verbogene oder abgebrochene Stifte. Führen Sie die integrierte Diagnose aus. Stellen Sie sicher, dass die richtige Eingangsquelle im Menü "Eingangsquelle" ausgewählt ist.
Unscharfer Fokus	Das Bild ist unscharf, verschwommen oder zeigt Geisterbilder	Entfernen Sie Videoverlängerungskabel. Setzen Sie den Monitor auf die Werkseinstellungen zurück. Ändern Sie die Videoauflösung auf das richtige Seitenverhältnis.
Wackeliges/Zittriges Videosignal	Wellenförmiges Bild oder feine Bewegungen	Setzen Sie den Monitor auf die Werkseinstellungen zurück. Überprüfen Sie Umgebungsfaktoren. Stellen Sie den Monitor um und testen Sie ihn in einem anderen Raum.
Fehlende Pixel	LCD-Bildschirm hat Flecken	Schalten Sie den Monitor aus und wieder ein. Ein dauerhaft ausgeschaltetes Pixel ist ein natürlicher Defekt, der in der LCD-Technologie auftreten kann. Weitere Informationen zur Dell Monitorqualität und Pixelrichtlinie finden Sie auf der Dell Support-Website unter: http://www.dell.com/support/monitors.
Festsitzende Pixel	LCD-Bildschirm hat helle Flecken	Schalten Sie den Monitor aus und wieder ein. Ein dauerhaft ausgeschaltetes Pixel ist ein natürlicher Defekt, der in der LCD-Technologie auftreten kann. Weitere Informationen zur Dell Monitorqualität und Pixelrichtlinie finden Sie auf der Dell Support-Website unter: http://www.dell.com/support/monitors.
Helligkeitsprobleme	Bild zu dunkel oder zu hell	Setzen Sie den Monitor auf die Werkseinstellungen zurück. Passen Sie die Helligkeits- und Kontrastregler über das OSD an.
Geometrische Verzerrung	Bildschirm nicht richtig zentriert	Setzen Sie den Monitor auf die Werkseinstellungen zurück.
Horizontale/Vertikale Linien	Bildschirm hat eine oder mehrere Linien	Setzen Sie den Monitor auf die Werkseinstellungen zurück. Führen Sie den Monitor-Selbsttest durch und stellen Sie fest, ob diese Linien auch im Selbsttestmodus vorhanden sind. Überprüfen Sie den Videokabelstecker auf verbogene oder abgebrochene Stifte. Führen Sie die integrierte Diagnose aus.
Synchronisationsprobleme	Bildschirm ist durcheinander oder erscheint zerrissen	Setzen Sie den Monitor auf die Werkseinstellungen zurück. Führen Sie den Monitor-Selbsttest durch, um festzustellen, ob der durcheinander geratene Bildschirm im Selbsttestmodus erscheint. Überprüfen Sie den Videokabelstecker auf verbogene oder abgebrochene Stifte. Starten Sie den Computer im abgesicherten Modus neu.
Sicherheitsrelevante Probleme	Sichtbare Anzeichen von Rauch oder Funken	Führen Sie keine Fehlerbehebungsschritte durch. Kontaktieren Sie Dell sofort.
Intermittierende Probleme	Monitor funktioniert zeitweise nicht	Stellen Sie sicher, dass das Videokabel, das den Monitor mit dem Computer verbindet, richtig angeschlossen und fest sitzt. Setzen Sie den Monitor auf die Werkseinstellungen zurück. Führen Sie den Monitor-Selbsttest durch, um festzustellen, ob das intermittierende Problem im Selbsttestmodus auftritt.
Fehlende Farbe	Bild hat keine Farbe	Führen Sie den Monitor-Selbsttest durch. Stellen Sie sicher, dass das Videokabel, das den Monitor mit dem Computer verbindet, richtig angeschlossen und fest sitzt. Überprüfen Sie den Videokabelstecker auf verbogene oder abgebrochene Stifte.
Falsche Farbe	Bildfarbe nicht gut	Ändern Sie die Einstellungen der Voreingestellten Modi im OSD-Menü Farbe je nach Anwendung. Passen Sie den R/G/B-Wert unter Benutzerdefinierte Farbe im OSD-Menü Farbe an. Führen Sie die integrierte Diagnose aus.
Bildrückstände von einem statischen Bild, das lange auf dem Monitor angezeigt wurde	Schwacher Schatten des angezeigten statischen Bildes erscheint auf dem Bildschirm	Verwenden Sie die Energieverwaltungsfunktion, um den Monitor immer auszuschalten, wenn er nicht verwendet wird (weitere Informationen finden Sie unter Energieverwaltungsmodi). Verwenden Sie alternativ einen dynamisch wechselnden Bildschirmschoner.

Produktspezifische Probleme

Spezifische Symptome	Was Sie erleben	Mögliche Lösungen
Bildschirmbild ist zu klein	Das Bild ist auf dem Bildschirm zentriert, füllt aber nicht den gesamten Anzeigebereich aus	Setzen Sie den Monitor auf die Werkseinstellungen zurück.
Monitor kann nicht mit den Tasten an der Vorderseite eingestellt werden	OSD erscheint nicht auf dem Bildschirm	Schalten Sie den Monitor aus, ziehen Sie das Netzkabel ab, stecken Sie es wieder ein und schalten Sie dann den Monitor ein.
Kein Eingangssignal, wenn Benutzersteuerungen gedrückt werden	Kein Bild, die LED leuchtet weiß	Überprüfen Sie die Signalquelle. Stellen Sie sicher, dass der Computer nicht im Energiesparmodus ist, indem Sie die Maus bewegen oder eine beliebige Taste auf der Tastatur drücken. Überprüfen Sie, ob das Signalkabel richtig angeschlossen ist. Stecken Sie das Signalkabel bei Bedarf erneut ein. Setzen Sie den Computer oder Videoplayer zurück.
Das Bild füllt nicht den gesamten Bildschirm aus	Das Bild kann die Höhe oder Breite des Bildschirms nicht ausfüllen	Aufgrund unterschiedlicher Videoformate (Seitenverhältnis) von DVDs kann der Monitor im Vollbildmodus anzeigen. Führen Sie die integrierte Diagnose aus.

Spezifische Probleme mit dem Universal Serial Bus (USB)

Spezifische Symptome	Was Sie erleben	Mögliche Lösungen
USB-Schnittstelle funktioniert nicht	USB-Peripheriegeräte funktionieren nicht	Überprüfen Sie, ob Ihr Monitor eingeschaltet ist. Schließen Sie das Upstream-Kabel erneut an Ihren Computer an. Schließen Sie die USB-Peripheriegeräte (Downstream-Anschluss) erneut an. Schalten Sie den Monitor aus und dann wieder ein. Starten Sie den Computer neu. Einige USB-Geräte wie externe tragbare HDDs benötigen einen höheren Strom; schließen Sie das Gerät direkt an das Computersystem an.
High-Speed USB 3.0-Schnittstelle ist langsam	High-Speed USB 3.0-Peripheriegeräte funktionieren langsam oder gar nicht	Überprüfen Sie, ob Ihr Computer USB 3.0-fähig ist. Einige Computer verfügen über USB 3.0-, USB 2.0- und USB 1.1-Anschlüsse. Stellen Sie sicher, dass der richtige USB-Anschluss verwendet wird. Schließen Sie das Upstream-Kabel erneut an Ihren Computer an. Schließen Sie die USB-Peripheriegeräte (Downstream-Anschluss) erneut an. Starten Sie den Computer neu.
Drahtlose USB-Peripheriegeräte funktionieren nicht mehr, wenn ein USB 3.0-Gerät angeschlossen ist	Drahtlose USB-Peripheriegeräte reagieren langsam oder funktionieren nur, wenn der Abstand zwischen sich und ihrem Empfänger geringer wird	Vergrößern Sie den Abstand zwischen den USB 3.0-Peripheriegeräten und dem drahtlosen USB-Empfänger. Positionieren Sie Ihren drahtlosen USB-Empfänger so nah wie möglich an den drahtlosen USB-Peripheriegeräten. Verwenden Sie ein USB-Verlängerungskabel, um den drahtlosen USB-Empfänger so weit wie möglich vom USB 3.0-Anschluss entfernt zu positionieren.

Hinweise, Vorsicht und Warnungen

HINWEIS:
Ein HINWEIS weist auf wichtige Informationen hin, die Ihnen helfen, Ihren Computer besser zu nutzen.

Ein VORSICHT-Hinweis weist auf potenzielle Hardwareschäden oder Datenverlust hin, wenn die Anweisungen nicht befolgt werden.

Eine WARNUNG weist auf potenzielle Sachschäden, Personenschäden oder Todesfälle hin.

Referenzen

• Offizielle GeForce-Website: Grafikkarten, Gaming-Laptops und mehr

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Dell S2417DG Handbuch herunterladen

Verfügbare Sprachen
