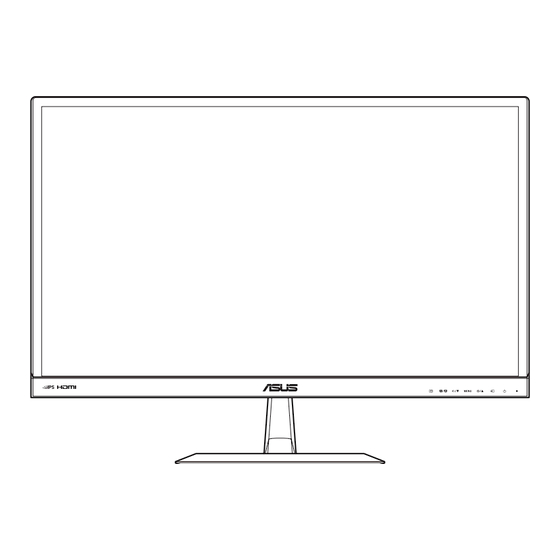

- Seite 1 VX229-Serie LCD-Monitor Anwenderhandbuch...
-
Seite 2: Erste Ausgabe Juni 2013
Werkzeug übersetzt werden; ausgenommen hiervon sind Kopien des Käufers für Sicherungszwecke. Die Garantie oder der Service wird unter folgenden Bedingungen nicht verlängert: (1) Das Produkt wird ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder verändert, (2) die Seriennummer des Produkts fehlt oder ist unleserlich. -
Seite 3: Inhaltsverzeichnis
Inhalt Hinweise ...................... iv Sicherheitshinweise ..................v Pflege und Reinigung ................. vi Rücknahmeservices .................. vii Herzlich willkommen! ..............1-1 Inhalt ....................1-1 Einführung ..................1-2 1.3.1 Vorderansicht ..............1-2 1.3.2 Rückansicht ..............1-4 1.3.3 QuickFit-Funktion ............1-5 1.3.4 GamePlus-Funktion ............1-6 Zusammenbau des Monitorfußes .......... -
Seite 4: Hinweise
Hinweise FCC- (Federal Communications Commission-)Hinweis Dieses Gerät erfüllt Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Voraussetzungen: • Dieses Gerät darf keine Störungen verursachen. • Dieses Gerät muss jegliche empfangenen Störungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigem Betrieb führen können. -
Seite 5: Sicherheitshinweise
Sicherheitshinweise • Es empfiehlt sich, vor dem Aufstellen des Monitors die mitgelieferte Dokumentation aufmerksam durchzulesen. • Um Brände oder einen Stromschlag zu verhindern, darf der Monitor nicht Regen oder Feuchtigkeit ausgesetzt werden. • Versuchen Sie nicht, das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung im Geräteinnern kann zu schweren Verletzungen führen. -
Seite 6: Pflege Und Reinigung
Pflege und Reinigung • Vor Hochheben oder Versetzen des Monitors sollten sämtliche Kabel herausgezogen werden. Halten Sie sich beim Aufstellen des Monitors an die Hinweise zum Anheben des Geräts. Fassen Sie das Gerät beim Heben oder Tragen an den Kanten, nicht am Fuß oder am Kabel. • Reinigung: Schalten Sie den Monitor aus und ziehen Sie das Stromkabel heraus. -
Seite 7: Weitere Informationsquellen
Folgende Informationsquellen liefern weitere Hinweise sowie Updates für Produkte und Software. ASUS-Internetseiten Die weltweiten ASUS-Internetseiten bieten aktualisierte Informationen zu ASUS-Hardware- und Softwareprodukten. Die allgemeine Web- Site: http://www.asus.com Optionale Dokumentation Ihr Paket beinhaltet möglicherweise eine optionale Dokumentation, die von Ihrem Händler ergänzt wurde. Diese Dokumente sind nicht Teil des Standardlieferumfangs. -
Seite 8: Herzlich Willkommen
® Vielen Dank, dass Sie den ASUS LCD-Monitor gekauft haben! Dieser neueste Widescreen LCD-Monitor von ASUS verfügt über ein schärferes, breiteres und helleres Display als seine Vorgänger plus eine Reihe von Funktionen, die das Arbeiten mit dem Gerät noch angenehmer und die Darstellung noch natürlicher machen. -
Seite 9: Einführung
Einführung 1.3.1 Vorderansicht VX229H VX229N Taste • Aktiviert die QuickFit-Funktion. (Bitte beachten Sie 1.3.3 QuickFit-Funktion). Taste • Mit dieser Schnelltaste schalten Sie zwischen sechs Videovorgabemodi (Landschaftsmodus, Standardmodus, Theatermodus, Spielmodus, Nachtmodus und sRGB-Modus) mit SPLENDID™-Videotechnologie um. • Mit dieser Taste beenden Sie überdies das OSD-Menü oder kehren bei aktivem Menü... - Seite 10 DVI-Signals, nachdem Sie das VGA-, HDMI- oder DVI-Kabel an den Monitor angeschlossen haben. Ein-/Austaste / Betriebsanzeige: • Taste zum Ein- und Ausschalten des Geräts. • Die Bedeutung der LED-Farbe wird in nachstehender Tabelle erläutert. Status Bedeutung Weiß Orange Bereitschaft/Energiesparen ASUS LCD-Monitor VX229H, VX229N...
-
Seite 11: Rückansicht
1.3.2 Rückansicht VX229H HDMI HDMI HDMI HDMI VX229N HDMI-Port: Dieser Port dient der Verbindung mit einem HDMI- kompatiblen Gerät. VGA-Port: Dieser 15-polige Port dient der PC-VGA-Verbindung. Audioeingang: Dieser Port verbindet die PC-Audioquelle über das mitgelieferte Audiokabel. Kopfhöreranschluss: Dieser Port dient dem Anschließen eines Kopfhörers. -
Seite 12: Quickfit-Funktion
QuickFit EXIT QuickFit Von QuickFit wiederholt die QuickFit-Schnelltaste; dadurch wechseln Sie zwischen verschiedenen Mustergrößen. Wenn QuickFit aktiv ist, nehmen Sie mit den Steuertasten Anpassungen vor. Das QuickFit-Bildschirmmenü unten rechts am Bildschirm führt Sie durch die Auswahlen. ASUS LCD-Monitor VX229H, VX229N... -
Seite 13: Gameplus-Funktion
Arme greift. So aktivieren Sie GamePlus: Blenden Sie das OSD-Menü mit der MENU-Taste ein. Wählen Sie System-Einstellungen mit den Tasten wechseln Sie dann mit der MENU-Taste in das Systemeinstellungen- Untermenü. VX229 Wählen Sie GamePlus mit den Splendid GamePlus Farbe Tasten... -
Seite 14: Zusammenbau Des Monitorfußes
Befestigen Sie den Fuß am Schwenkarm und drehen Sie die Schraube fest. Sie lässt sich problemlos von Hand festziehen. Stellen Sie einen für Sie bequemen Neigungswinkel ein. Um Schäden am Monitor zu verhindern, sollte der Tisch mit einem weichen Tuch bedeckt werden. ASUS LCD-Monitor VX229H, VX229N... -
Seite 15: Basis Abnehmen
2.1.2 Basis abnehmen Trennen Sie Stromversorgungs- und Signalkabel. Legen Sie den Monitor mit der Bildfläche nach unten vorsichtig auf einen sauberen Tisch. Lösen Sie die Schraube am Boden der Basis mit den Fingern, nehmen Sie dann die Basis vom Ständer ab. Alternativ können Sie auch gleich die Schraube, welche die Basis am Ständer fixiert, mit einem Schraubendreher lösen und die Basis dann vom Ständer abnehmen. -
Seite 16: Einstellen Des Monitors
-5 bis +20 Es ist normal, dass der Monitor leicht wackelt, während Sie den Betrachtungswinkel anpassen. Kabel anschließen Verbinden Sie die Kabel entsprechend den folgenden Anweisungen: VX229H HDMI HDMI HDMI HDMI Audio-in DC-IN HDMI VGA Earphone jack ASUS LCD-Monitor VX229H, VX229N... -
Seite 17: Monitor Einschalten
VX229N DC-IN • So schließen Sie das Netzkabel an: Verbinden Sie das Netzteil mit dem Netzeingang des Monitors. Schließen Sie ein Ende des Netzkabels am Netzteil und das andere Ende an eine Steckdose an. • So schließen Sie das VGA-, HDMI- oder DVI-Kabel an: Schließen Sie den Stecker an einem Ende des VGA-, HDMI- oder DVI-Kabels an den VGA-, HDMI- oder DVI-Port des Monitors an. - Seite 18 Drücken Sie die Ein-/Austaste . Die Lage der Ein-/Austaste finden Sie unter 1.3.1 – Frontansicht. Die Betriebsanzeige leuchtet weiß und zeigt an, dass der Monitor eingeschaltet ist. ASUS LCD-Monitor VX229H, VX229N...
-
Seite 19: Osd-(On-Screen Display-)Menü
OSD-(On-Screen Display-)Menü 3.1.1 Konfiguration Aktivieren Sie das OSD-Menü mit VX229 der Taste MENU (Menü). Splendid Landschaftsmodus Farbe Standardmodus Steuern Sie mit Bildeinrichtung Theatermodus durch die einzelnen Funktionen. Eingangswahl Spielmodus Drücken Sie erneut die Taste System-Einstellungen Nachtmodus sRGBmodus MENU zum Markieren und Aktivieren der gewünschten... - Seite 20 ViVidPixel: ASUS‘ exklusive Technologie, die lebensechte Visualität für kristallklaren und detailorientierten Genuss liefert. Auf 0 bis 100 einstellbar. • ASCR: Schaltet ASCR (ASUS Smart Contrast Ratio) ein und aus (nur im Landschaftsmodus, Theatermodus, Spielmodus und Nachtmodus möglich) • Position: Passt die horizontale (H-Position) und vertikale (V-Position) Position des Bildes an.
-
Seite 21: Fokus: Verringert Vertikales Und Horizontales Zeilenrauschen
Phaseneinstellung erscheinen horizontale Störungen am Bildschirm. • Takt (Pixelfrequenz) kontrolliert die Anzahl der bei einem horizontalen Durchlauf gescannten Pixel. Falls die Frequenz nicht stimmt, erscheinen vertikale Streifen am Bildschirm und das Bild ist nicht proportional. Eingangswahl VX229 VX229 Splendid Splendid Farbe HDMI-1... - Seite 22 Chinesisch sowie Japanisch. • Tastensperre: Schaltet die Tastensperre ein und aus. • Information: Rufen Sie Monitorinformationen zu Eingang, Auflösung, horizontaler Frequenz, vertikaler Frequenz und Modellnamen auf. • Fabrikeinstellungen: Mit "Ja" werden alle Einstellungen auf die werksseitigen Standardvorgaben zurückgesetzt. ASUS LCD-Monitor VX229H, VX229N...
-
Seite 23: Übersicht Über Die Technischen Daten
Max. Auflösung 1920 x 1080 Helligkeit (typ.) 250 cd/m (Bildmitte, typisch) Kontrastverhältnis (typ.) 1000:1 (typisch) ASUS Smart Contrast Ratio (ASCR) ≥ 80.000.000:1 (ASCR aktiv) Farbsättigung (NTSC) 72 % (typisch) Betrachtungswinkel (H/V) CR>10 178° (H) / 178° (V) Anzeigefarben 16,7 M Farben (6 Bit + FRC-Erweiterung) - Seite 24 Audiokabel (*nur beim VX229H verfügbar) , Schnellstartanleitung, Garantiekarte UL/cUL, CB, CE, FCC, CCC, BSMI, c- Tick, VCCI, Richtlinienzulassungen HDMI, Win 7 & 8 WHQL, EuP, Energy Star 6.0, China ® Energy Label, RoHS, WEEE, CU *Netzteil erfüllt PSE-Vorgaben. *Änderungen vorbehalten. ASUS LCD-Monitor VX229H, VX229N...
-
Seite 25: Problembeseitigung (Faq)
Problembeseitigung (FAQ) Problem Lösungsvorschlag Strom-LED leuchtet NICHT • Drücken Sie , um festzustellen, ob der Monitor eingeschaltet ist. • Prüfen Sie, ob Netzteil und Netzkabel richtig an Monitor und Steckdose angeschlossen sind. Die Strom-LED leuchtet • Überprüfen Sie, ob PC und Monitor eingeschaltet bernsteinfarben, doch auf dem sind. -
Seite 26: Unterstützte Betriebsmodi
* In der Tabelle nicht aufgelistete Modi werden u. U. nicht unterstützt. Für optimale Auflösung empfiehlt sich ein in der obigen Tabelle aufgeführter Modus. * Dieser Monitor unterstützt HD-Videoinhalte (480p, 576p, 720p, 1080i/p) von Spielkonsolen, DVD- Playern und anderen Videogeräten per HDMI. ASUS LCD-Monitor VX229H, VX229N...
