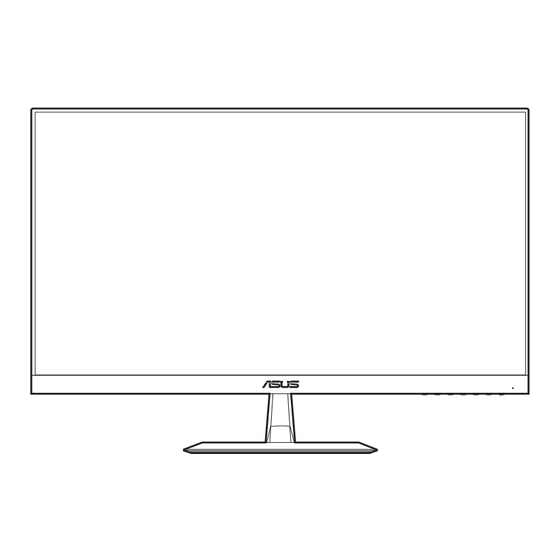

- Seite 1 LCD-Monitor der Serie VX24A/VX249 Bedienungsanleitung...
- Seite 2 Produktgarantie oder Produktservice werden in folgenden Fällen verlängert: (1) Das Produkt wurde repariert, modifiziert oder verändert, sofern solche Reparatur, Modifikation oder Änderung nicht schriftlich durch Asus autorisiert wurden; oder (2) die Seriennummer des Produktes wurde manipuliert oder entfernt. ASUS STELLT DIESE ANLEITUNG “OHNE MÄNGELGEWÄHR” UND OHNE ZUSICHERUNGEN JEGLICHER ART, OB AUSDRÜCKLICH ODER IMPLIZIT,...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise...................iv Hinweise zu Ihrer Sicherheit ............v Pflegen & Reinigen .................vi Takeback Services .................vii Kapitel 1: Übersicht über das Produkt Willkommen! ..............1-1 Packungsinhalt ..............1-1 Einführung zum Monitor ...........1-2 1.3.1 Frontansicht• ............1-2 1.3.2 Ansicht von hinten•..........1-4 1.3.3 QuickFit-Funktion• ..........1-4 Kapitel 2: Einrichtung Anbringen des Monitorarms/-fußes .........2-1 Anpassen des Bildschirms ..........2-1 Anschließen der Kabel ............2-2 Einschalten des Monitors ..........2-3... -
Seite 4: Hinweise
Hinweise Erklärung der Federal Communications Commission Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: • Dieses Gerät darf keine Funkstörungen verursachen, und • Dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß... -
Seite 5: Hinweise Zu Ihrer Sicherheit
Hinweise zu Ihrer Sicherheit • Lesen Sie sorgfältig die mitgelieferte Dokumentation durch, bevor Sie beginnen, den Monitor einzurichten. • Setzen Sie den Monitor weder Regen noch Feuchtigkeit aus, um einen Brand oder elektrischen Schlag zu vermeiden. • Versuchen Sie niemals das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung innerhalb des Monitors kann ernsthafte Verletzungen verursachen. -
Seite 6: Pflegen & Reinigen
Das Symbol mit einer durchgestrichenen Abfalltonne auf Rädern bedeutet, dass das Produkt (elektrisches und elektronisches Gerät oder quecksilberhaltige Knopfzelle) nicht mit dem Hausmüll zusammen entsorgt werden darf. Bitte schauen Sie nach örtlichen Vorschriften zur Entsorgung elektronischer Geräte. Pflegen & Reinigen •... -
Seite 7: Darstellungssystematik In Dieser Anleitung
Ihrem Händler hinzugefügt wurde. Diese Dokumente gehören nicht zum Standardlieferumfang. Takeback Services ASUS recycling and takeback programs come from our commitment to the highest standards for protecting our environment. We believe in providing solutions for our customers to be able to responsibly recycle our products, batteries and other components as well as the packaging materials. - Seite 8 viii...
-
Seite 9: Willkommen
® Vielen Dank für den Kauf eines ASUS -LCD-Monitors! Der aktuellste Breitbild-LCD-Monitor von ASUS bietet ein breiteres, helleres und kristallklares Bild sowie eine Vielzahl weiterer Funktionen, die die Arbeit mit diesem Produkt zum Vergnügen machen. Durch diese Funktionen können Sie die Bequemlichkeit und das wunderbare visuelle Erlebnis des Monitors genießen! -
Seite 10: Einführung Zum Monitor
Einführung zum Monitor 1.3.1 Frontansicht VX24AH VX24AQ VX249H Auto VX249N Verknüpfung : • Standard: Voreingestellter-Modus-Schnelltaste. • Wählen Sie zum Ändern der Schnelltastenfunktion das Menü Verknüpfung > Verknüpfung 1. Verknüpfung : • Standard: Helligkeit-Schnelltaste. • Wählen Sie zum Ändern der Schnelltastenfunktion das Menü Verknüpfung >... - Seite 11 Schaltet die Tastensperre durch 5 Sekunden langes Drücken ein und aus Stromschalter/Betriebsanzeige: • Mit diese Taste schalten Sie den Bildschirm ein/aus. • Die folgende Tabelle zeigt die Bedeutung der Farben der Betriebsanzeige. Status Beschreibung Weiß Orange Standby-Modus Asus-LCD-Monitor der Serie VX24A/VX249...
-
Seite 12: Ansicht Von Hinten
1.3.2 Ansicht von hinten VX24AH/VX249H VX24AH/VX249H VX249N VX249N VX24AQ VX24AQ DC-Eingang. Hier schließen Sie das Netzkabel an. HDMI/MHL-Anschluss. Dieser Anschluss dient der Verbindung mit einem HDMI/MHL-kompatiblen Gerät. DisplayPort. Dieser Port dient dem Anschließen eines DisplayPort- kompatiblen Gerätes. DVI-Anschluss. Der 24-polige Anschluss ist für die PC (Personal- Computer) DVI-D Digitalsignalverbindung vorgesehen. - Seite 13 Foto 8x10, 5x7 8x10 Wenn QuickFit aktiviert ist, drücken Sie auf die Steuerungstasten an der Vorderseite, um Einstellungen vorzunehmen. Das QuickFit OSD in der unteren rechten Ecke des Bildschirms wird Sie zum Vornehmen von Auswahlen anleiten. Asus-LCD-Monitor der Serie VX24A/VX249...
- Seite 14 Kapitel 1: Übersicht über das Produkt...
-
Seite 15: Anbringen Des Monitorarms/-Fußes
• Schauen Sie bitte auf die volle Fläche des Bildschirms und passen die Position des Bildschirms an, um einen optimalen Blickwinkel zu erhalten. • Halten Sie den Monitorfuß fest, damit der Monitor beim Anpassen des Blickwinkels nicht umkippt. Asus-LCD-Monitor der Serie VX24A/VX249... -
Seite 16: Anschließen Der Kabel
• Der empfohlene Einstellungswinkel beträgt +20˚ bis -5˚. -5 。 to +20 。 Es ist normal, dass der Monitor während des Anpassens des Blickwinkels leicht wackelt. Anschließen der Kabel Schließen Sie nach den nachstehenden Anweisungen die Kabel an: VX24AH/VX249H VX24AH/VX249H VX249N VX249N VX24AQ VX24AQ HDMI/MHL Audio-in Displayport Earphone jack Kapitel 2: Einrichtung... -
Seite 17: Einschalten Des Monitors
Nach dem Anschließen dieser Kabel können Sie die gewünschte Signalquelle über die Funktion "Eingangswahl" im OSD-Menü auswählen. Einschalten des Monitors Drücken Sie die Ein-/Austaste . Siehe Seite 1-2 für die Position des Stromschalters. Die Betriebsanzeige leucht Weiß, wenn der Monitor eingeschaltet ist. Asus-LCD-Monitor der Serie VX24A/VX249... - Seite 18 Kapitel 2: Einrichtung...
-
Seite 19: Bildschirmmenü (Osd-Menü)
Spielmodus: Beste Option für Spiele mit der SPLENDID™ • Video Enhancement. Nachtmodus: Beste Option für Spiele oder Filme mit dunklen • Szenen mit der SPLENDID™ Video Enhancement. sRGBmodus: Ideal zum Betrachten von Fotos und Grafiken • vom PCs. Asus-LCD-Monitor der Serie VX24A/VX249... -
Seite 20: Kapitel 3: Allgemeine Hinweise
• Lesemodus: Dies ist die beste Wahl zum Lesen von Büchern • Dunkelkammer-Modus: Dies ist die beste Wahl für eine schwach beleuchtete Umgebung. • Im Standardmodus können Sie die Funktionen „ASCR“, „Sättigung“, „Schärfe“ und „Hautton“ nicht anpassen. • Im sRGBmodus können die Funktionen Sättigung, Farbtemp., Hautton, Schärfe, Helligkeit, Kontrast und ASCR nicht vom Benutzer konfiguriert werden. - Seite 21 VividPixel: verstärkt den Umriss des angezeigten Bildes und • erzeugt Bilder mit hoher Qualität auf dem Bildschirm. • ASCR: Hier können Sie die Funktion ASCR (ASUS Smart Contrast Ratio) ein-/ausschalten. • Position (Nur für VGA-Eingang verfügbar): Hier können Sie die horizontale Position (H-Position) und die vertikale Position (V-Position) des Bildes einstellen.
-
Seite 22: Eingangswahl
VX24xH Standardmodus VGA 1920 x 1080 @ 60Hz Eingangswahl Splendid Hier können Sie die Farbe HDMI/MHL-1 gewünschte Eingabequelle Bildeinrichtung HDMI/MHL-2 Klang auswählen. Eingangswahl System-Einstellungen Verknüpfung (VX24AH/VX249H) VX249 VX24A Standardmodus VGA 1920 x 1080 @ 60Hz Standardmodus VGA 1920 x 1080 @ 60Hz Splendid Splendid Farbe... - Seite 23 VGA 1920 x 1080 @ 60Hz Zum Definieren die Funktionen Splendid Verknüpfung 1 der Schnelltasten 1 und 2. Farbe Verknüpfung 2 Bildeinrichtung • Verknüpfung 1/ Klang Verknüpfung 2: Zur Eingangswahl Auswahl einer Funktion für System-Einstellungen die Schnelltasten 1 und 2. Verknüpfung Asus-LCD-Monitor der Serie VX24A/VX249...
-
Seite 24: Technische Daten (Vx24A)
Technische Daten (VX24A) Bildschirmtyp TFT-LCD Bildschirmgröße 23,8 Zoll-Breitbild (16:9, 60,5 cm) Max. Auflösung 2560 x 1440 Pixelabstand 0,275 mm Helligkeit (i.d.R.) 300 cd/m Kontrastverhältnis (i.d.R.) 1000:1 Kontrastverhältnis (max.) 100.000.000:1 (wenn ASCR aktiviert ist) 178˚/178˚ Betrachtungswinkel (H/V) CR > 10 Anzeigefarben 16,7 M Ansprechzeit 5 ms (grau zu grau) -
Seite 25: Technische Daten (Vx249)
Temperatur (in Betrieb) 0˚C ~ 40˚C -20˚C ~ +60˚C Temperatur (nicht in Betrieb) 540,5 mm x 394,4 mm x 210,1 mm (Gerät) Abmessungen (B x H x T) 600,0 mm x 145,0 mm x 488,0 mm (Packung) Asus-LCD-Monitor der Serie VX24A/VX249... - Seite 26 Gewicht (ungefähr) 3,5 kg (Netto) ; 5,2 kg (Brutto) Mehrsprachige 21 Sprachen (Englisch, Französisch, Deutsch, Italienisch, Spanisch, Niederländisch, Menünzeige Portugiesisch, Russisch, Tschechisch, Kroatisch, Polnisch, Rumänisch, Ungarisch, Türkisch, Vereinfachtes Chinesisch, Traditionelles Chinesisch, Japanisch, Koreanisch, Thailändisch, Indonesisch, Persisch) VGA-Kabel, DVI-Kabel(VX249N), HDMI-Kabel Zubehör (VX249H), Audiokabel(VX249H), Netzkabel, Netzteil, Schnellstartanleitung, Garantiekarte Zulassungen...
-
Seite 27: Fehlerbehebung (Häufig Gestellte Fragen)
Lautstärke Monitor und Computer verbunden ist. ist zu niedrig • Ändern Sie die Lautstärkeeinstellung des Monitors und des HDMI-Gerätes. • Stellen Sie sicher, dass die Soundkarte und nötige Treiber richtig im Computer installiert und aktiviert sind. Asus-LCD-Monitor der Serie VX24A/VX249... -
Seite 28: Unterstützte Anzeigemodi
Unterstützte Anzeigemodi Auflösung Horizontale Vertikale Frequenz Pixel (MHz) Frequenz Frequenz (kHz) (Hz) 640x480 31,47(N) 59,94(N) 25,18 640x480 35,00(N) 66,66(N) 30,24 640x480 37,87(N) 72,82(N) 31,5 640x480 37,5(N) 75,00(N) 31,5 720x400 31,47(N) 70,08(P) 28,32 800x600 35,16(P) 56,25(P) 36,00 800x600 37,88(P) 60,32(P) 40,00 800x600 48,08(P) 72,12(P)
