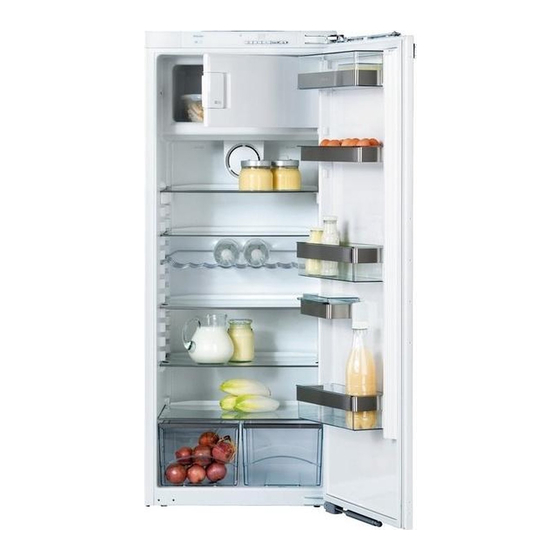

Gebrauchs- und Montageanweisung Kühlschrank mit Gefrierfach und DynaCool K 9554 iDF K 9754 iDF de - DE Lesen Sie unbedingt die Ge- brauchsanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät. M.-Nr. 07 925 940...
Gerätebeschreibung a Verriegelungs-Kontrollleuchte d Tasten zum Einstellen der Tempera- tur (+ für wärmer; – für kälter) b Ein-/Aus-Taste e SuperKühlen-Taste und c Temperaturanzeige Kühlzone Kontrollleuchte f DynaCool-Taste (Dynamische Küh- lung) und Kontrollleuchte...
Seite 5
Gerätebeschreibung a Gefrierfach g Butter- und Käsefach b Ventilator für DynaCool h Eierablage / Servierbord (Dynamische Kühlung) i Innenbeleuchtung c Flaschenablage* j Universalbox* d Abstellfläche k Flaschenbord e Tauwasser-Rinne und l Flaschenhalter* Tauwasser-Ablaufloch f Obst- und Gemüseschalen * * je nach Modell...
Gerätebeschreibung Nachkaufbares Zubehör Flaschenablage (je nach Modell) Diese Flaschenablage ist beim Miele Kundendienst oder im Fachhandel er- hältlich.
Ihr Beitrag zum Umweltschutz Entsorgung der Transport- Entsorgung des Altgerätes verpackung Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Mate- Die Verpackung schützt das Gerät vor rialien. Sie enthalten aber auch schädli- Transportschäden. Die Verpackungs- che Stoffe, die für ihre Funktion und Si- materialien sind nach umweltverträg- cherheit notwendig waren.
Sicherheitshinweise und Warnungen Alle anderen Verwendungszwecke sind Dieses Gerät entspricht den vorge- unzulässig und möglicherweise gefähr- schriebenen Sicherheitsbestimmun- lich. Der Hersteller haftet nicht für Schä- gen. Ein unsachgemäßer Gebrauch den, die durch bestimmungswidrigen kann jedoch zu Schäden an Perso- Gebrauch oder falsche Bedienung nen und Sachen führen.
Sicherheitshinweise und Warnungen Technische Sicherheit Je mehr Kältemittel in einem Gerät ist, umso größer muss der Raum sein, Kontrollieren Sie das Gerät vor dem in dem das Gerät aufgestellt wird. Bei Einbau auf äußere sichtbare Schäden. einem eventuellen Leck kann sich in zu Nehmen Sie ein beschädigtes Gerät auf kleinen Räumen ein brennbares keinen Fall in Betrieb.
Seite 10
(z. B. elektrischer Schlag). ausgeschaltet ist. Defekte Bauteile dürfen nur gegen Installations- und Wartungsarbeiten sowie Reparaturen dürfen nur vom Her- Miele Original-Ersatzteile ausgetauscht steller autorisierte Fachkräfte durchfüh- werden. Nur bei diesen Teilen gewähr- ren. leistet der Hersteller, dass sie die Si- cherheitsanforderungen erfüllen.
Sicherheitshinweise und Warnungen Sachgemäßer Gebrauch Lagern Sie keine Dosen und Flaschen mit kohlensäurehaltigen Ge- Lagern Sie keine explosiven Stoffe tränken oder mit Flüssigkeiten, die ge- und keine Produkte mit brennbaren frieren können, im Gefrierfach. Die Do- Treibgasen (z. B. Spraydosen) im Ge- sen oder Flaschen können platzen.
Sicherheitshinweise und Warnungen Entsorgung eines Kühl-/Ge- Behandeln Sie die Türdichtung nicht mit Ölen oder Fetten. friergerätes Dadurch wird die Türdichtung im Laufe Zerstören Sie das Schnapp- oder der Zeit porös. Riegelschloss Ihres alten Kühl-/Gefrier- Falls Sie im Gerät oder in der Gerä- gerätes, wenn Sie es entsorgen.
Wie können Sie Energie sparen? normaler Energieverbrauch erhöhter Energieverbrauch Aufstellen In belüfteten Räumen. In geschlossenen, nicht belüfteten Räumen. Geschützt vor direkter Sonnenbe- Bei direkter Sonnenbestrahlung. strahlung. Nicht neben einer Wärmequelle Neben einer Wärmequelle (Heizkörper, Herd). (Heizkörper, Herd) ist. Bei idealer Raumtemperatur um 20 °C. Bei hoher Umgebungstemperatur. Belüftungsquerschnitte nicht ver- decken und regelmäßig von Staub befreien.
^ Drücken Sie die Ein-/Aus-Taste, bis ^ Reiben Sie die Edelstahlflächen die Temperaturanzeige erlischt. direkt nach Abziehen der Schutzfolie mit dem beiliegenden Miele Pflege- Die Kühlung ist ausgeschaltet. (Ist das mittel für Edelstahl ein. nicht der Fall, ist die Verriegelung eingeschaltet!) Wichtig! Das Miele Pflegemittel für...
Gerät ein- und ausschalten Verriegelung Ansonsten schaltet die Elektronik nach ca. 2 Minuten auf Normalbetrieb um. Mit der Verriegelung können Sie das Gerät vor ungewolltem Ausschalten si- Bei längerer Abwesenheit chern. Wenn Sie das Gerät längere Zeit nicht Verriegelung ein-/ausschalten benutzen, dann ^ schalten Sie das Gerät aus, ^ ziehen Sie den Netzstecker oder...
Die richtige Temperatur . . . im Gefrierfach Die richtige Temperatureinstellung ist für die Lagerung der Lebensmittel sehr Um frische Lebensmittel einzufrieren wichtig. Durch Mikroorganismen und Lebensmittel langfristig zu lagern, verderben die Lebensmittel schnell, ist eine Temperatur von -18 °C erforder- was durch die richtige Lagertemperatur lich.
Die richtige Temperatur Temperaturanzeige – Erstes Mal drücken: Der zuletzt gewünschte Temperaturwert wird Die Temperaturanzeige in der Bedien- blinkend angezeigt. blende zeigt im Normalbetrieb die mitt- – Jedes weitere Mal drücken: lere Kühlzonentemperatur an. Der Temperaturwert verändert sich in Liegt die Temperatur nicht im mögli- 1 °C-Schritten.
Seite 18
Die richtige Temperatur ^ Durch Drücken der Einstelltasten für die Temperatur können Sie nun die Leuchtkraft der Anzeige verändern. Sie können zwischen den Stufen 1 bis 5 wählen: 1: minimale Leuchtkraft, 5: maximale Leuchtkraft. ^ Drücken Sie die SuperKühlen-Taste, um die Einstellung zu speichern. ^ Beenden Sie den Einstellmodus, in- dem Sie die Ein-/Aus-Taste drücken.
SuperKühlen und DynaCool verwenden DynaCool m Funktion SuperKühlen Mit der Funktion SuperKühlen wird die Ohne die dynamische Kühlung (Dyna- Kühlzone sehr schnell auf den kältesten Cool) entstehen aufgrund der natürli- Wert abgekühlt (abhängig von der chen Luftzirkulation unterschiedliche Raumtemperatur). Kältezonen in der Kühlzone (die kalte, schwere Luft sinkt in den unteren Bereich).
Seite 20
SuperKühlen und DynaCool verwenden Dynamische Kühlung ausschalten Da sich der Energieverbrauch bei eingeschalteter dynamischer Kühlung etwas erhöht, sollten Sie die dynami- sche Kühlung unter normalen Bedin- gungen wieder ausschalten. ^ Drücken Sie die Taste für die dynami- sche Kühlung, so dass die Kontrollleuchte erlischt.
Lebensmittel in der Kühlzone lagern Verschiedene Kühlbereiche – folienverpacktes Fertiggemüse und allgemein alle frischen Lebensmittel, Aufgrund der natürlichen Luftzirkulation deren Mindesthaltbarkeitsdatum sich stellen sich in der Kühlzone unter- auf eine Aufbewahrungstemperatur schiedliche Temperaturbereiche ein. von mindestens 4 °C bezieht. Die kalte, schwere Luft sinkt in den un- teren Bereich der Kühlzone.
Lebensmittel in der Kühlzone lagern Für den Kühlschrank nicht Lebensmittel richtig lagern geeignet Bewahren Sie Lebensmittel in der Regel nur verpackt oder gut zugedeckt auf. Nicht alle Lebensmittel eignen sich für So wird die Annahme von Fremdgerü- die Lagerung bei Temperaturen unter chen, ein Austrocknen der Lebensmittel 5 °C, da sie kälteempfindlich sind.
Lebensmittel in der Kühlzone lagern Beispiele für Obst und Gemüse, das Fleisch sehr empfindlich auf das Naturgas Lagern Sie Fleisch unverpackt. (Folien anderer Obst- und Gemüsesorten und Gefäße öffnen.) Die Abtrocknung reagiert: der Fleischoberfläche wirkt keimhem- mend und begünstigt dadurch eine Kiwis, Broccoli, Blumenkohl, Rosenkohl, Mangos, Honigmelone, Äpfel, Apriko- bessere Haltbarkeit.
Innenraum gestalten Abstellflächen versetzen Zum Versetzen der geteilten Abstellflä- che, Die Abstellflächen können Sie je nach ^ nehmen Sie die beiden halben Glas- Höhe des Kühlgutes versetzen: platten heraus, ^ Die Abstellfläche anheben, ein Stück nach vorn ziehen, mit der Ausspa- rung über die Auflagerippen heben und nach oben oder unten versetzen.
Innenraum gestalten Auf Teleskopschienen geführ- Servierbord / Flaschenbord te Obst- und Gemüseschalen versetzen ^ Nehmen Sie die Einhängeschale (je nach Modell) nach oben aus dem Edelstahlhalte- Die Obst- und Gemüseschalen sind auf rahmen heraus. Teleskopschienen geführt und können ^ Schieben Sie den Edelstahlhalterah- zum Be- und Entladen oder zu Reini- gungszwecken herausgenommen wer- men nach oben, und nehmen Sie ihn...
Innenraum gestalten Universalbox Flaschenhalter verschieben (je nach Modell) Den Flaschenhalter können Sie nach rechts oder links verschieben. Dadurch In der Universalbox können Lebensmit- haben die Flaschen beim Öffnen und tel aufbewahrt und auch serviert wer- Schließen der Tür besseren Halt. den.
Gefrieren und Lagern Das Gefrierfach verwenden sehr gering ist. Es bildet sich nur eine kleine Wasserlache! Verwenden Sie das Gefrierfach zum – Lagern von Tiefkühlkost, Fertige Tiefkühlkost einlagern – Herstellen von Eiswürfeln, Möchten Sie fertige Tiefkühlkost einla- gern, überprüfen Sie bereits beim Kauf –...
Gefrieren und Lagern Lebensmittel selbst einfrieren – Warme Speisen oder Getränke erst ausserhalb des Gerätes abkühlen Verwenden Sie zum Einfrieren nur lassen, um ein Antauen der bereits frische und einwandfreie Lebensmittel! gefrorenen Lebensmittel zu verhin- dern und den Stromverbrauch nicht Vor dem Einfrieren beachten zu erhöhen.
Gefrieren und Lagern Auftauen von Gefriergut Vor dem Einlegen ^ Stellen Sie die Temperatur in der Gefriergut können Sie auftauen Kühlzone ca. vier Stunden vor dem – im Mikrowellengerät, Einlegen von Gefriergut auf eine niedrigere Temperatur (z. B. 3 °C). –...
Gefrieren und Lagern Eiswürfel bereiten ^ Füllen Sie die Eiswürfelschale zu drei viertel mit Wasser, und stellen Sie sie auf den Boden des Gefrierfaches. ^ Verwenden Sie zum Lösen der fest- gefrorenen Eiswürfelschale einen stumpfen Gegenstand, z. B. einen Löffelstiel. ^ Die Eiswürfel lösen sich leicht aus der Schale, wenn Sie sie kurz unter fließendes Wasser halten.
Abtauen Kühlzone Gefrierfach Die Kühlzone taut automatisch ab. Das Gefrierfach taut nicht automatisch Während die Kältemaschine läuft, können sich funktionsbedingt an der Durch den normalen Betrieb bilden sich Rückwand der Kühlzone Reif und auf der Verdampferfläche im Laufe der Wasserperlen bilden. Diese brauchen Zeit Reif und Eis.
Seite 32
Abtauen Zum Abtauen Verwenden Sie keine Abtausprays Führen Sie das Abtauen rasch oder Enteiser, denn diese können durch. Je länger das Gefriergut bei explosive Gase bilden, kunststoff- Raumtemperatur lagert, umso mehr schädigende Lösungs- oder Treib- verkürzt sich die Haltbarkeit des mittel enthalten oder gesundheits- Gefriergutes.
Reinigen und Pflegen Um Beschädigungen der Oberflä- Verwenden Sie zur Pflege der Edel- chen zu vermeiden, verwenden Sie stahlflächen am Gerät das Miele bei der Reinigung keine Edelstahl-Pflegemittel (erhältlich – soda-, ammoniak-, säure- oder chlo- über den Miele Kundendienst). ridhaltigen Reinigungsmittel, Es enthält materialschonende Sub-...
Reinigen und Pflegen Vor dem Reinigen ^ Schalten Sie das Gerät aus. ^ Ziehen Sie den Netzstecker oder schalten Sie die Sicherung der Haus- installation aus. ^ Nehmen Sie die Lebensmittel aus dem Gerät, und lagern Sie sie an ei- ^ Lösen Sie an einer Seite des Deckels nem kühlen Ort.
Gerätes geöffnet. len für einige Zeit ein, damit das Ge- ^ Entfernen Sie eventuelle Verschmut- rät schnell kalt wird. zungen mit dem Miele Pflegemittel für ^ Legen Sie die Lebensmittel in das Edelstahl. Gerät, und schließen Sie die Geräte- ^ Reiben Sie die Edelstahlblenden und tür.
Was tun, wenn . . . ? . . . die Einschalthäufigkeit und Reparaturen an Elektrogeräten Einschaltdauer der Kältemaschine dürfen nur von Fachkräften durchge- zunehmen? führt werden. Durch unsachgemäße ^ Prüfen Sie, ob der Lufteintrittsquer- Reparaturen können erhebliche Ge- schnitt unten im Schranksockel und fahren für den Benutzer entstehen.
Seite 37
Was tun, wenn . . . ? . . . das Gefrierfach eine dickere Die LED-Beleuchtung darf ausschließ- lich vom Kundendienst repariert und Eisschicht hat? ausgewechselt werden. Unter der Ab- ^ Prüfen Sie, ob sich die Tür des deckung befinden sich stromführende Gefrierfaches richtig schließen lässt.
Ursachen von Geräuschen Ganz normale Geräusche Wodurch entstehen sie? Das Brummen kommt vom Motor (Kompressor). Es kann kurzfris- Brrrrr ... tig etwas lauter werden, wenn sich der Motor einschaltet. Blubb, blubb ... Das Blubbern, Gurgeln oder Surren kommt vom Kältemittel, das durch die Rohre fließt.
Innenraum des Gerätes. Garantiezeit und Garantiebedingungen Die Garantiezeit beträgt 2 Jahre. Nähere Angaben zu den Garantiebe- dingungen in Ihrem Land erhalten Sie unter der Telefonnummer der Miele Produktinformation. Die Telefonnummer der Produktin- formation finden Sie auf der Rück- seite dieser Gebrauchsanweisung.
Elektroanschluss Das Gerät wird anschlussfertig für Wechselstrom 50 Hz 220 – 240 V geliefert und darf nur an eine ordnungs- gemäß angelegte Schutzkontakt-Steck- dose angeschlossen werden. Der Anschluss darf nur an eine nach VDE 0100 angelegte Elektroanlage erfolgen. Die Absicherung muss mit mindestens 10 A erfolgen.
Montagehinweise Be- und Entlüftung Ein nicht eingebautes Gerät kann Die Luft an der Rückwand des Gerätes kippen! erwärmt sich. Deshalb muss der Möbel- umbau so beschaffen sein, dass eine Aufstellort einwandfreie Be- und Entlüftung ge- währleistet ist. Keinen Platz direkt neben einem Herd, einer Heizung oder im Bereich eines Die Luftzuführung erfolgt über den Fensters mit direkter Sonneneinstrah-...
Montagehinweise ^ Prüfen Sie, ob alle Teile an der Ge- Vor dem Geräteeinbau räterückwand frei schwingen können. ^ Nehmen Sie vor dem Einbau die Aus- Biegen Sie eventuell anliegende Teile gleichsblende, das Kederband und vorsichtig weg. anderes Zubehör aus dem Gerät bzw.
Türscharnier einstellen Die Türscharniere sind werkseitig so eingestellt, dass die Gerätetür weit geöffnet werden kann. Soll der Öffnungswinkel der Gerätetür jedoch aus bestimmten Gründen be- grenzt werden, kann dies am Scharnier eingestellt werden. Falls die Gerätetür z. B. beim Öffnen gegen eine angrenzende Wand schla- gen würde, sollten Sie den Öffnungs- winkel der Gerätetür auf 90°...
Türanschlag wechseln ^ Drehen Sie die Befestigungsschrau- Bevor Sie das Gerät einbauen, müssen ben d ganz heraus, und schrauben Sie festlegen, zu welcher Seite die Gerätetür geöffnet werden soll. Ist ein Sie sie oben und unten locker in die Gegenseite ein f. Linksanschlag erforderlich, muss der Türanschlag gewechselt werden.
Seite 46
Türanschlag wechseln ^ Schrauben Sie die Halterung b ab Türschließdämpfer befestigen und nehmen Sie den Türschließ- ^ Legen Sie die Gerätetür erneut mit dämpfer c nach unten ab. der Außenfront nach unten auf einen ^ Lösen Sie den Kugelzapfen d mit stabilen Untergrund.
Türanschlag wechseln Gefrierfachtür ^ Klappen Sie die Abdeckung am La- gerbock a nach unten. ^ Schrauben Sie den Lagerbock b ab und nehmen Sie die Gefrierfachtür c zusammen mit dem Lagerbock ab. ^ Schieben Sie die Gerätetür auf die ^ Schrauben Sie das Verschlussstück vormontierten Schrauben, und ziehen d ab.
Vor Einbau des Gerätes den Einbau- der Möbeltür in kg schrank sorgfältig mit einer Wasser- waage ausrichten. Die Schrankecken K 9554 iDF müssen im 90°-Winkel zueinander ste- K 9754 iDF hen, da sonst die Möbeltür nicht an al- len 4 Ecken des Schrankes anliegen wird.
Gerät einbauen ^ Öffnen Sie die Gerätetür. Gerät vorbereiten ^ Schieben Sie die Ausgleichsblende a (Noppen zeigen nach unten) mittig in die Stegaufnahme und haken Sie sie mit den Noppen in die Schlüssel- löcher ein. ^ Nehmen Sie die Abdeckung c an ^ Verlegen Sie das Netzanschlusska- der oberen Ecke des Gerätes mit Hil- bel so, dass das Gerät nach dem...
Seite 50
Gerät einbauen Gerät einbauen ^ Stecken Sie die Abdeckung g auf den Befestigungswinkel h. ^ Schrauben Sie den Befestigungs- winkel h mit den Schrauben i (M5 x 15) unten am Gerät fest. ^ Ziehen Sie die Schutzfolie vom – Bei 16 mm dicken Möbelwänden: Kederband j ab.
Gerät einbauen Gerät in der Nische befestigen Bei Möbeln mit Türanschlagsteilen (wie Noppen, Dichtungslippen etc.) muss das Aufbaumaß der Türanschlagsteile berücksichtigt wer- den, so dass auch hier ein umlaufender Abstand von 42 mm eingehalten wird. ^ Ziehen Sie das Gerät um das ent- sprechende Aufbaumaß...
Gerät einbauen ^ Brechen Sie das überstehende Ende der unteren Abdeckung e ab. Es wird nicht mehr benötigt. ^ Setzen Sie die Winkelabdeckung g auf den unteren Befestigungswinkel ^ Schließen Sie die Gerätetür. Möbeltür montieren ^ Lockern Sie die Schrauben b an den oberen und unteren Befestigungswin- keln c ein wenig.
Seite 53
Gerät einbauen ^ Zeichnen Sie dünn mit einem Bleistift ^ Hängen Sie die Möbeltür auf die Jus- tagebolzen h. eine Mittellinie auf die Innenseite der Möbeltür. ^ Drehen Sie die Muttern c locker auf ^ Hängen Sie die Befestigungstraverse die Justagebolzen. d mit den Montagehilfen auf die ^ Schließen Sie die Tür, und kontrollie- Innenseite der Möbeltür.
Seite 54
Gerät einbauen Gerätetür mit der Möbeltür ver- schrauben: ^ Schließen Sie die Tür, und richten Sie ^ Schrauben Sie den Befestigungswin- sie nach den nebenstehenden Mö- kel a mit der Sechskantschraube b beltüren aus. auf die vorgebohrten Löcher in der ^ Ziehen Sie die Muttern h an der Ge- Gerätetür.
Seite 55
Gerät einbauen ^ Setzen Sie die Abdeckteile auf. So stellen Sie sicher, dass das Gerät richtig eingebaut wurde: – Die Tür muss richtig schließen. – Die Tür darf nicht am Möbelkorpus anliegen. – Die Dichtung an der griffseitigen oberen Ecke muss fest anliegen. Legen Sie zur Überprüfung eine einge- schaltete Taschenlampe in das Gerät und schließen Sie die Gerätetür.
Seite 56
Änderungen vorbehalten / 4910 M.-Nr. 07 925 940 / 00 K 9554 iDF, K 9754 iDF...
