Vor dem Anschluss, Betrieb oder der Einstellung dieses Gerätes lesen Sie bitte diese Bedienungsanleitung vollständig
durch. Diese Anleitung als Referenz gut aufbewahren.
Deutsch
Hochauflösendes Plasmadisplay
Bedienungsanleitung
PLASMA DISPLAY

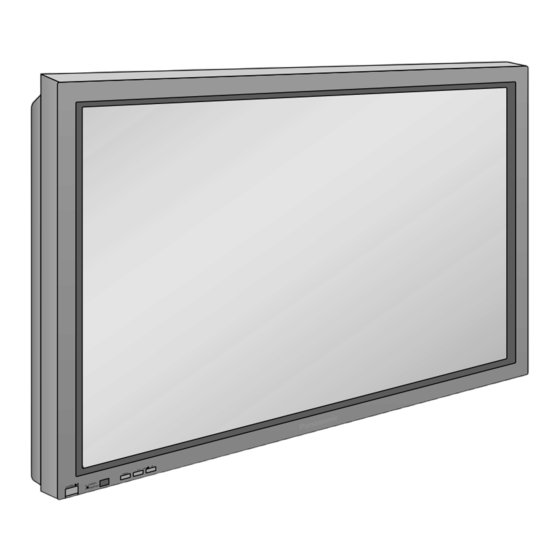

TH-42PHW5
TH-50PHW5
Modell-Nr.
®
TQBC0460-2
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Panasonic TH-42PHW5
Inhaltszusammenfassung für Panasonic TH-42PHW5
- Seite 1 ® Hochauflösendes Plasmadisplay Bedienungsanleitung PLASMA DISPLAY TH-42PHW5 — INPU TH-50PHW5 R - STAN ER ON G POW Modell-Nr. Vor dem Anschluss, Betrieb oder der Einstellung dieses Gerätes lesen Sie bitte diese Bedienungsanleitung vollständig durch. Diese Anleitung als Referenz gut aufbewahren.
- Seite 2 Lieber Panasonic-Kunde Wir möchten uns gerne für Ihre Wahl eines Panasonic-Gerätes bedanken und hoffen sehr, daß Ihnen das neue Hochauflösendes Plasmadisplay über lange Jahre viel Freude bereitet. Lesen Sie bitte die Bedienungsanleitung durch, bevor Sie irgendwelche Einstellungen vornehmen und um einen optimalen Betrieb sicherzustellen. Bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen zusammen mit der Quittung auf und notieren Sie sich die Modell- und...
-
Seite 3: Inhaltsverzeichnis
Wahl von Component/RGB IN Signalen ....33 Wahl der Menüsprache für die Bildschirmanzeige .. 17 3D Y/C-Filter für NTSC-AV-Bilder ......33 Menü-Anzeige auf dem Bildschirm mit der Fernbedienung ..18 Farbsystem/Panasonic Auto ......... 34 3:2 Pulldown ............34 ASPEKT-Betriebsart (Bildformat) ......20 Sync-Signal ............35 Einstellung von Bild Lage/Größe ...... -
Seite 4: Wichtige Hinweise Zur Sicherheit
Wichtige Hinweise zur Sicherheit WARNUNG: Zur Vermeidung von Beschädigungen, die einen Brandausbruch oder einen elektrischen Schlag auslösen können, darf dieses Gerät keinem Regen oder hoher Luftfeuchtigkeit ausgesetzt werden. Keine Behälter mit Wasser (Blumenvase, Becher, Kosmetik usw.) auf das Gerät stellen (einschließlich der Regale usw. -
Seite 5: Sicherheitsmaßnahmen
Die Abdeckung darf nicht abgenommen und es dürfen keine Änderungen vorgenommen werden. • Im lnneren ist Hochspannung vorhanden, deshalb ist die Gefahr eines elektrischen Schlages vorhanden. Wenden Sie sich für alle Kontrollen, Einstellungen und Reparaturen an lhren örtlichen Panasonic-Händler. -
Seite 6: Bei Auftretenden Störungen
Bei fortgesetztem Betrieb unter solchen Bedingungen kann ein Brand oder ein elektrischer Schlag verursacht werden. Kontrollieren Sie, ob kein Rauch mehr austritt und wenden Sie sich an lhren örtlichen Panasonic-Händler, um die notwendigen Reparaturen ausführen zu lassen. Versuchen Sie nie selbst am Plasmadisplay irgendwelche Reparaturen vorzunehmen. -
Seite 7: Reinigung Und Wartung
Sicherheitsmaßnahmen Reinigung und Wartung Der Bildschirm ist speziell behandelt. Verwenden Sie deshalb zum Reinigen nur das mitgelieferte Tuch oder ein weiches fusselfreies Tuch. • Bei starker Verschmutzung müssen Sie den Bildschirm mit einem weichen fusselfreien Tuch, das mit reinem Wasser oder mit einer stark verdünnten, neutralen Reinigungsmittellösung angefeuchtet ist, gleichmäßig abwischen und mit einem weichen, trockenen Tuch trocken reiben. -
Seite 8: Zubehör
Ferritkern (gross) Netzkabel TMME187 × 2 J0KF00000018 × 1 J0KG00000054 × 2 Sonderzubehör • Lautsprecher • Wandständer • Mobiler Ständer • Sockel TY-SP42P5W-H (TH-42PHW5) TY-ST42PW1 TY-ST42PF3 TY-ST10-H TY-SP50P5W-H (TH-50PHW5) • Wandhalterung (vertikal) • Wandhalterung (schräg) • Deckeneinheit • RCA-Terminal-Board TY-WK42PV1... -
Seite 9: Fernbedienungsbatterien
Fernbedienungsbatterien Zwei Batterien der Größe R6 sind notwendig 1. Die Fernbedienung mit der 2. Die Batterien wie gezeigt im 3. Die Abdeckung wieder aufsetzen Oberseite nach unten legen. Auf Batteriefach einlegen. und bis zum Einrasten die Batterieabdeckung drücken (Die Polarität + oder – muß den einschieben. -
Seite 10: Anschlüsse
Anschlüsse Beim Anschluss der Lautsprecher ist sicherzustellen, daß nur die als Sonderzubehör erhältlichen Lautsprecher verwendet werden. Siehe die Installations-Anleitung der Lautsprecher für Hinweise zur Installation der Lautsprecher. Lautsprecher (Sonderzubehör) Lautsprecher- Lautsprecher-Buchsen (L) Buchsen(R) – Kabelbänder Lockere Kabel mit den Bändern zusammenbinden. Das Kabel-Halteband wie in Zum Bündeln der an den Terminals der Abbildung gezeigt durch... -
Seite 11: Anschluß An Die Pc-Eingangsbuchsen
Signale mit mehr als 1.200 Zeilen können nicht richtig wiedergegeben werden. (2) DDie Anzeigeauflösung beträgt maximal 768 × 768 Punkte (TH-42PHW5) / 1.024 × 768 Punkte (TH-50PHW5) mit einem Bildseitenverhältnis von 4:3 und 1.024 × 768 Punkte (TH-42PHW5) / 1.366 × 768 Punkte (TH-50PHW5) mit dem Bildseitenverhältnis “16:9”. - Seite 12 Anschlüsse Am 15poligen D-Sub-Stecker anliegende Signale Klemme Signal Klemme Signal Klemme Signal GND (Masse) GND (Masse) GND (Masse) GND (Masse) HD/SYNC GND (Masse) NC (nicht verwendet) Klemmenbelegung des GND (Masse) GND (Masse) PC-Eingangsbuchse AV/Component/RGB/PC Eingangssignal AUDIO AUDIO VIDEO S VIDEO AUDIO AV IN COMPONENT/RGB IN...
-
Seite 13: Anschluß An Die Serial-Buchsen
Befehl warten, bevor der nächste Befehl Zoom ZOOM übertragen wird. 16:9 (2) Bei Übertragung eines unzulässigen Befehls FULL erhält der Computer die Fehlermitteilung Aspekt JUST “ER401”. Panasonic Auto SELF Bei ausgeschaltetem Gerät reagiert dieses Display nur auf den Befehl "Gerät einschalten" (PON). -
Seite 14: Grundbedienungselemente
Grundbedienungselemente — INPUT R - STANDBY G POWER ON TH-50PHW5 Haupt-Ein/Ausschalttaste Lautstärke-Einstellung INPUT-Taste Mit der Taste “+” können Sie den Netzanzeige (Umschaltung zwischen Lautstärkepegel erhöhen, mit der Die Netzanzeige leuchtet. AV(S-Video), Component/RGB, Taste “–” können Sie den • Ausgeschaltet..Anzeige leuchtet nicht PC-Betriebsart) Lautstärkepegel vermindern. - Seite 15 Grundbedienungselemente Die Anleitungen ab hier beschreiben die Funktionen bei Installation des optionalen RCA-Terminal-Boards. SURROUND-Taste INPUT-Taste (Siehe Seite 25) (Umschaltung AV(S Video), Component/RGB, PC-Betriebsart) Drücken Sie die INPUT-Taste, um den Signaleingang AV(S Video), Component/RGB, PC-Betriebsart) einzustellen. (Siehe Seite 17) Tonabschalttaste (Siehe Seite 24) INPUT Lautstärke-Einstellung Mit der Taste “+”...
-
Seite 16: Ein- Und Ausschalten Und Eingangssignalwahl
Ein- und Ausschalten und Eingangssignalwahl Anschluß des Netzkabels Den Stecker des Netzkabels am Plasmadisplay anschließen. Ein- und Ausschalten Anschluss des Steckers an eine Steckdose Hinweis: Die Gerätestecker sind von Land zu Land unterschiedlich. Der links gezeigte Stecker kann sich von dem des gelieferten Gerätes unterscheiden. Den Netzschalter auf dem Plasmadisplay zum —... -
Seite 17: Wahl Des Eingangssignals
Ein- und Ausschalten und Eingangssignalwahl Wahl des Eingangssignals INPUT Die INPUT-Taste zur Wahl des am Plasmadisplay angeschlossen Gerätes mit dem wiederzugebenden Eingangssignals drücken. Das Eingangssignal wählen, das beim Installieren des optionalen Terminal-Boards wiedergegeben werden kann. (siehe Seite 33) – INPUT R - STANDBY G POWER ON Das Eingangssignal ändert sich folgendermaßen:... -
Seite 18: Menü-Anzeige Auf Dem Bildschirm Mit Der Fernbedienung
Menü-Anzeige auf dem Bildschirm mit der Fernbedienung Zum Menü für “Bild”-Einstellung Zur Wahl der einzelnen (siehe Seite 26) Punkte drücken. Bild Normalisieren Normal Bild Funktion Normal Kontrast Helligkeit Farbe NTSC-Farbton INPUT Farbton Normal Weitere Einstell SURROUND Zum Menü für “Weitere Installation Einstell.”... - Seite 19 H-Freq. 31,5 H-Freq. 31,5 3:2 Pulldown V-Freq. 60,0 V-Freq. 60,0 Panasonic Auto (4:3) Hinweis: Jedes “Signal”-Einstellmenü zeigt die Einstellungsbedingungen für das Eingangssignal an. (Siehe Seite 17) Startzeit Zur Wahl des Bildschirmschoners. Zur Wahl der einzelnen (siehe Seite 30) Zeiteinstellungsmenüs Startzeit...
-
Seite 20: Aspekt-Betriebsart (Bildformat)
“16:9”-Betriebsart eingestellt und ein Umschalten ist nicht möglich. Für den Signaleingang 525i (480i), 625i (575i), 525p (480p) und 625p (575p) in der “Component”-Eingangssignal-Betriebsart kann "Panasonic Auto" nicht gewählt werden. PICTURE SOUND SET UP (3) Die Aspekt-Betriebsart wird für jeden Eingangsanschluß getrennt gespeichert (AV(S Video), Component, RGB und PC). - Seite 21 Panasonic For an elongated image Image is expanded Für ein gedehntes Bild Bild ist erweitert Die “Panasonic Auto”-Betriebsart ist für die Auto automatische Einstellung des Aspekt-Verhältnisses Ändert sich entsprechend vorgesehen und kann gemischte Programme mit 16:9 mit den Einstellungen der und 4:3 verarbeiten.
-
Seite 22: Einstellung Von Bild Lage/Größe
Einstellung von Bild Lage/Größe Einstellung des Bildschirms PICTURE POS. /SIZE Die Tasten zur Anzeige des “Bild Lage/ INPUT Größe”-Menüs drücken. SURROUND Die Taste zur Wahl von “H-Lage/H- Größe/V-Lage/V-Größe/Clock Phase” drücken. Während der “RGB”- und “PC”- Während der “AV(S Video)”- und PICTURE SOUND SET UP... - Seite 23 Einstellung von Bild Lage/Größe Wenn die Position Links-Taste “ ” gedrückt Wenn die Position Rechts-Taste “ ” gedrückt wird. wird. H-Lage Wenn die Position Links-Taste “ ” gedrückt Wenn die Position Rechts-Taste “ ” gedrückt wird. wird. H-Größe Wenn die Position Links-Taste “ ” gedrückt Wenn die Position Rechts-Taste “...
-
Seite 24: Toneinstellungen
Toneinstellungen SOUND Zur Anzeige des Ton-Menüs drücken. INPUT SURROUND Die einzelnen einzustellenden Punkte wählen. Mit diesen Tasten die einzustellenden Menüs wählen. Den gewünschten Lautstärkepegel durch Drücken der Tasten einstellen. PICTURE SOUND SET UP PICTURE POS. /SIZE ASPECT Bass Einstellung der tiefen Töne Wiedergabe des Höhen Originaltons... -
Seite 25: Raumklang-Regelung
Raumklang-Regelung SURROUND SURROUND-Taste Die Vorteile des Raumklangs sind groß. Man kann sich von allen Seiten mit einem Raumklang umgeben, wie in einer Konzerthalle oder einem Kino. Die Raumklang-Einstellungen werden jedesmal beim Drücken der SURROUND-Taste ein- bzw. ausgeschaltet. INPUT SURROUND PICTURE SOUND SET UP PICTURE... -
Seite 26: Bild-Einstellungen
Bild-Einstellungen PICTURE Die PICTURE-Taste auf der Fernbedienung zur Bild Anzeige des “Bild”-Menüs drücken. Normalisieren Normal Bild Funktion Normal Kontrast Helligkeit Die einzelnen einzustellenden Punkte wählen. Farbe NTSC-Farbton Diese Tasten zur Wahl des einzustellenden Farbton Normal Menüs drücken. Weitere Einstell Das Bild hinter dem Menü durch Drücken der Tasten einstellen. -
Seite 27: Weitere Einstellungen
Bild-Einstellungen Hinweis: Gegenstand Effekt Einstellungen (1) Die Einstellungen für ‘Farbe’, ‘Farbton’ Wahl der richtigen Helligkeit und und ‘Schärfe’ können nicht in der Kontrast Dichte für den Raum. ‘RGB’- und ‘PC’-Betriebsart eingestellt Weniger Mehr werden. Einstellung für die bessere Wiedergabe von dunkleren (2) In jedem “Bild”-Menü... -
Seite 28: Einstellung Des Timers
Einstellung des Timers Mit dem Timer kann das Plasmadisplay ein- oder ausschaltet werden. Vor der Einstellung des Timers sollte die aktuelle Zeit überprüft und wenn notwendig eingestellt werden. Dann den Timer einstellen. Anzeige des Menüs für die Timer-Einstellung SET UP Installation Zur Anzeige des INPUT... -
Seite 29: Timer-Einstellung
Einstellung des Timers TIMER-Einstellung Zur Wahl der POWER ON-Zeit/POWER Timer-Einstellungen OFF-Zeit drücken. 0:52 Uhrzeit POWER ON-Funktion POWER ON-Zeit 0:00 POWER OFF-Funktion POWER OFF-Zeit 0:00 Zur Anzeige des Menüs für POWER ON- Einstellung/POWER OFF-Einstellung drücken. POWER ON-Einstellung Zur Wahl der Einstellung für Stunde und Minuten drücken. -
Seite 30: Wahl Der Umkehr-/Aufrollen-Funktion
Bildschirmschoner (zum Verhindern von Nachbildern) In der 4:3-Betriebsart sollte ein Standbild nicht für längere Zeit wiedergegeben werden. Wenn das Display eingeschaltet belassen wird, sollte ein Bildschirmschoner verwendet werden. SET UP Zur Anzeige des Einstellmenüs drücken. Zur Wahl des Bildschirmschoners drücken. Installation Bildschirmschoner OSD Sprache... -
Seite 31: Einstellung Der Zeit Für Den Bildschirmschoner
Bildschirmschoner (zum Verhindern von Nachbildern) Einstellung der Zeit für den Bildschirmschoner Zur Wahl der Startzeit/Stoppzeit drücken. (Wenn "Zeiteingabe" gewählt ist). Zur Wahl von sWiederholungszeit/Operating Time Betriebszeit drücken. (Wenn "Intervall" gewählt ist). Zum Aufrufen des Zeiteinstellungs-Menüs drücken. Bildschirmschoner Startzeit Funktion Modus Zeitzuweisung Startzeit 0 : 00... -
Seite 32: Einstellung Der Seitlichen Bildteile
Bildschirmschoner (zum Verhindern von Nachbildern) Einstellung der seitlichen Bildteile In der 4:3-Betriebsart sollte ein Standbild nicht für längere Zeit Seitliche Bildteile wiedergegeben werden, da dies zu Nachbildern auf den seitlichen Bildteilen des Displays führen kann. Zur Vermeidung solcher Nachbilder sollten die seitlichen Bildteile aufgehellt werden. -
Seite 33: Einstellung Der Eingangssignale
Diese Tasten für "Ein" oder "Aus" drücken. OSD Sprache Deutsch Timer-Einstellungen -Taste (ACTION) drücken. Signal 3D Y/C Filter (NTSC) Farbsystem Auto Diese Taste zum Beenden der Einstellungs- 3:2 Pulldown Betriebsart drücken. Panasonic Auto (4:3) Hinweis: Bei Aktivierung hat diese Einstellung nur auf NTSC-Eingangssignale einen Einfluß. -
Seite 34: Farbsystem/Panasonic Auto
Panasonic Auto Einstellung auf “4:3” zur Wiedergabe von 4:3-Bildern mit ungeändertem Format, wenn (4:3) Panasonic Auto gewählt ist. Wenn die 4:3-Bilder im “Aspekt”-Format wiedergegeben werden sollen, sollte “Aspekt” eingestellt werden. 3:2 Pulldown Bei aktivierter Funktion versucht das Gerät eine natürlichere Wiedergabe einer Signalquelle wie Kinofilme, die mit 24 Bildern pro Sekunde aufgenommen wurden. -
Seite 35: Sync-Signal
Einstellung der Eingangssignale Sync-Signal “Signal” aus dem “Installation”-Menü während der RGB- oder PC- Installation Eingangssignal-Betriebsart wählen. Bildschirmschoner Diese Tasten zum Einstellen drücken. OSD Sprache Deutsch Timer-Einstellungen -Taste (ACTION) drücken. Signal H & V Sync-Signal H-Freq. 31,5 V-Freq. 60,0 Signal Diese Taste zum Beenden der Einstellungs-Betriebsart drücken. -
Seite 36: Fehlersuche
Fehlersuche Stellen Sie die Störungsursache anhand einiger einfacher Prüfungen fest, bevor Sie einen Kundendienst anrufen. Störung Prüfungen Bild Elektrische Geräte Automobile, Motorräder Fluoreszenzröhren Bildstörungen Tonstörungen Lautstärkepegel (Kontrollieren, ob die Tonabschaltfunktion mit der Fernbedienung eingeschaltet wurde.) Normales Bild Kein Ton Nicht an einer Netzsteckdose angeschlossen. Netzschalter nicht eingeschaltet. -
Seite 37: Anschlüsse
Anschlüsse Anschluß an das optionale Terminal-Board Durch die Installation des optionalen Terminal-Boards kann das Plasmadisplay Eingangssignals mit hoher Qualität wie AV(S Video), DVD und RGB wiedergeben. Im folgenden Abschnitt wird das Anschlußverfahren beschrieben, wenn das optionale RCA-Terminal-Board istalliert ist. Optionales RCA-Terminal-Board (TY-42TM4Z) AUDIO AUDIO VIDEO... -
Seite 38: Anschlüsse An Die Av-Eingangsbuchsen
Anschlüsse Anschlüsse an die AV-Eingangsbuchsen Das Wiedergabegerät anschließen. Beispiel: Beim Anschluss an einen S Videorecorder: (S Videorecorder) Audio Video S Video 4polige S VIDEO-Buchse Luminanz Masse Chrominanz Masse 2 RCA- Audiokabel Luminanz Eingang Chrominanz Eingang AUDIO S VIDEO Audioeingang an Videoeingang an den L/R-Buchsen der S VIDEO-... -
Seite 39: Anschlüsse An Die Component/Rgb-Eingangsbuchsen
Anschlüsse Anschlüsse an die COMPONENT/RGB-Eingangsbuchsen Componentensignalanschluss (Y, P DVD-Spieler Y, P 3 RCA- Videokabel AUDIO 2 RCA- Audiokabel Hinweis: (1) Ändern Sie die Einstellung “COMPONENT/RGB IN” im Menü “Installation” auf “Component”. (Siehe Seite 33) (2) Die in den Abbildungen gezeigten zusätzlichen Geräte und AUDIO COMPONENT/RGB IN Kabel sind nicht im Lieferumfang eingeschlossen. -
Seite 40: Anschlüsse Von Vcr Und Dvd(Settopbox) Im Rgb-Betrieb Mit Scart
Anschlüsse Anschlüsse von VCR und DVD(SetTopBox) im RGB-Betrieb mit Scart AUDIO VIDEO S VIDEO AUDIO AV IN COMPONENT/RGB IN (DVD) (VCR) TV out Hinweis: (1) VCR ausgeschaltet: Die Wiedergabe des DVD-Players erfolgt im RGB-Betrieb. Das Plasmagerät muss auf den RGB-Anschluss eingestellt werden. (2) VCR eingeschaltet: Das Plasmagerät muss auf den Component-Anschluss eingestellt werden. -
Seite 42: Technische Daten
Technische Daten TH-42PHW5 TH-50PHW5 Netzspannung 220 – 240 V, 50/60 Hz Nennaufnahme Normalbetrieb 375 W 495 W Betriebsbereitschaft 3,0 W 3,0 W Ausgeschalteter Zustand 1,7 W 1,7 W Plasmadisplay Wechselstromsteuerung Wechselstromsteuerung 42", Seitenverhältnis 16:9 50", Seitenverhältnis 16:9 Kontrast 3000:1 920 mm (B) × 518 mm (H) × 1.056 mm (Diagonale) 1.106 mm (B) × 622 mm (H) × 1.269 mm (Diagonale) Bildschirmgröße... - Seite 43 Technische Daten TH-42PHW5 TH-50PHW5 Sonderzubehör Lautsprecher TY-SP42P5W-H TY-SP50P5W-H Sockel TY-ST10-H Wandständer TY-ST42PW1 Mobiler Ständer TY-ST42PF3 Wandhalterung TY-WK42PV1 (vertikal) Wandhalterung TY-WK42PR1 (schräg) Deckeneinheit TY-CE42PS1 RCA-Terminal-Board TY-42TM4Z Empfänger TU-PT600E TUNER-Terminal-Board TY-42TM5H Auschluss Kable TY-SCP15C03 1.020mm × 610 mm × 89 mm 1.210mm × 724 mm × 98 mm Abmessungen (B ×...
- Seite 44 Freiraum ein und bewahren Sie die Anleitung zusammen mit der Einkaufsquittung für den Fall eines Diebstahls oder Verlusts oder falls Sie eine Garantieleistung in Anspruch nehmen wollen sorgfältig auf. Modellnummer Seriennumer Matsushita Electric Industrial Co., Ltd. Web-Seite: http://www.panasonic.co.jp/global/ Gedruckt in Japan MBS0602S2072(MS)
