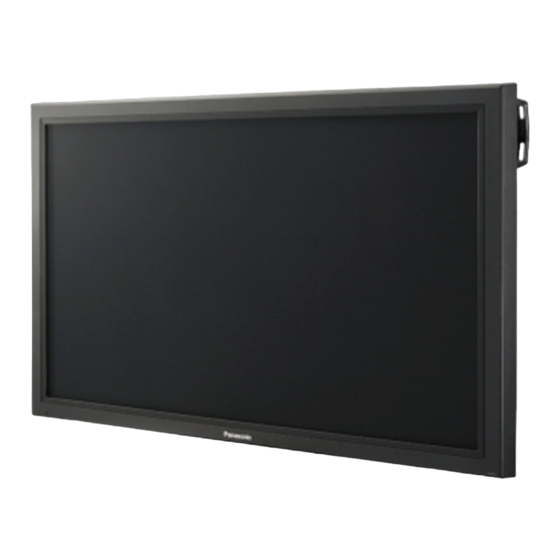

- Seite 1 Modell-Nr. TH-42PF30ER TH-50PF30ER Bedienungsanleitung Hochaufl ösendes Plasmadisplay Bitte lesen Sie diese Anleitung vor dem Betrieb des Fernsehers Deutsch und heben Sie sie für zukünftige Referenz gut auf.
-
Seite 2: Inhaltsverzeichnis
Lieber Panasonic-Kunde Wir möchten uns gerne für Ihre Wahl eines Panasonic-Gerätes bedanken und hoffen sehr, dass Ihnen das neue Plasmadisplay über lange Jahre viel Freude bereitet. Lesen Sie bitte die Bedienungsanleitung durch, bevor Sie irgendwelche Einstellungen vornehmen und um einen optimalen Betrieb sicherzustellen. -
Seite 3: Wichtige Hinweise Zur Sicherheit
Wichtige Hinweise zur Sicherheit WARNUNG 1) Um Beschädigungen zu vermeiden, die zu Feuer oder Stromschlag führen können, darf dieses Gerät weder Tropf- noch Spritzwasser ausgesetzt werden. Keine Behälter mit Wasser (Blumenvase, Becher, Kosmetik usw.) auf das Gerät stellen. (einschließlich der Regale usw. über dem Gerät) Offene Flammen wie zum Beispiel angezündete Kerzen dürfen nicht auf / über das Gerät gestellt werden. -
Seite 4: Sicherheitsmaßnahmen
Für das Plasmadisplay darf nur das folgende Sonderzubehör verwendet werden. Bei Verwendung von anderem Zubehör kann eine ausreichende Stabilität nicht gewährleistet werden, sodass eine Verletzungsgefahr besteht. (Das gesamte folgende Zubehör wird von Panasonic Corporation hergestellt.) • Lautsprecher ................ TY-SP42P8W-K (für TH-42PF30ER), TY-SP50P8W-K (für TH-50PF30ER) -
Seite 5: Verwendung Des Plasmadisplays
• Bei fortgesetztem Betrieb unter solchen Bedingungen kann ein Brand oder ein elektrischer Schlag verursacht werden. Kontrollieren Sie, ob kein Rauch mehr austritt und wenden Sie sich an lhren örtlichen Panasonic-Händler, um die notwendigen Reparaturen ausführen zu lassen. Versuchen Sie nie selbst am Plasmadisplay irgendwelche Reparaturen vorzunehmen. -
Seite 6: Reinigung Und Wartung
Sicherheitsmaßnahmen VORSICHT Verwendung des Plasmadisplays Die Hände, das Gesicht oder Gegenstände nicht in die Nähe der Entlüftungsöffnungen des Plasmadisplays halten. • Heiße Luft tritt aus den Entlüftungsöffnungen an der Oberseite des Plasmadisplays aus. Körperteile oder Gegenstände, die nicht hitzebeständig sind, von der Oberseite fernhalten, weil Verbrennungen und Deformationen resultieren können. -
Seite 7: 3D-Sicherheitshinweis
Sicherheitsmaßnahmen 3D-Sicherheitshinweis WARNUNG Kleinteile Die 3D Shutterbrille enthält Kleinteile (Batterie, Spezialriemen usw.) und muss für Kleinkinder unzugänglich aufbewahrt werden, um ein versehentliches Verschlucken zu verhindern. Auseinandernehmen Die 3D Shutterbrille nicht auseinandernehmen oder verändern. Lithiumbatterie Die Batterien dürfen keinen hohen Temperaturen durch Sonneneinstrahlung, Feuer usw. ausgesetzt werden. VORSICHT Zum sicheren Betrachten der 3D-Bilder lesen Sie bitte diese Anleitung vollständig durch. -
Seite 8: Betrachten Von 3D-Inhalten
Die 3D Shutterbrille nicht in einem geringerem als dem empfohlenen Abstand verwenden. Beim Anschauen den empfohlenen Mindestabstand einhalten (das 3-fache der effektiven Bildschirmhöhe) Empfohlener Abstand TH-42PF30ER: 1,6 m TH-50PF30ER: 1,9 m Wenn der obere und der untere Bildschirmbereich schwarz erscheinen, wie z.B. bei Filmen, betrachten Sie den Bildschirm aus einer Distanz, die das 3-fache der Höhe des gesehenen Bildes beträgt. -
Seite 9: Zubehör
Zubehör Mitgeliefertes Zubehör Kontrollieren Sie das mitgelieferte Zubehör auf Vollständigkeit Bedienungsanleitung CD-ROM Fernbedienung Batterien für die (Bedienungsanleitung) N2QAYB000535 Fernbedienung (Grösse R6 (UM3) × 2) Netzkabel Kabelschelle × 1 Ferritkern × 2 TMME289 J0KG00000014 Benutzen Sie ausschließlich die mitgelieferten Ferritkerne, welche dem EMC-Standard entsprechen. -
Seite 10: Anschlüsse
Anschlüsse Lautsprecheranschluss Beim Anschluss der Lautsprecher ist sicherzustellen, dass nur die als Sonderzubehör erhältlichen Lautsprecher verwendet werden. Siehe Installations-Anleitung der Lautsprecher für Hinweise zur Installation der Lautsprecher. Lautsprecher (Sonderzubehör) Schwarz Drücken Sie den Hebel, und fügen Sie den Drahtkern ein. Lautsprecher Buchsen (L) Schwarz... -
Seite 11: Anschluss An Die Videoausrüstung
Anschlüsse Anschluss an die Videoausrüstung 3D IR TRANSMITTER: SERIAL: Steuerung des Schließen Sie den Plasmadisplays 3D-INFRAROTSTRAHLER über den PC- an (Sonderzubehör). Anschluss (siehe Seite 14) SLOT: Steckplatz für Terminal-Board (optionales Zubehörteil, siehe Seite 4) Hinweis: Der Steckplatz auf der rechten Seite ist für Terminal-Boards geeignet, die 2 Slots einnehmen. -
Seite 12: Hdmi-Anschluss
Anschlüsse HDMI-Anschluss [Stiftzuweisungen und Signalnamen] Klemme Signalbezeichnung Klemme Signalbezeichnung TMDS-Uhr TMDS-Daten2+ abgeschirmt TMDS-Daten2 TMDS-Uhr- abgeschirmt TMDS-Daten2- TMDS-Daten1+ Reserviert TMDS-Daten1 (NC auf Gerät) HDMI-Kabel abgeschirmt TMDS-Daten1- TMDS-Daten0+ TMDS-Daten0 DDC/CEC abgeschirmt Erdung TMDS-Daten0- +5V Leistung HDMI Hot Plug- AV OUT TMDS-Uhr+ Erkennung DVD-Player Hinweis: Das zusätzliche Zubehör und das HDMI-Kabel in der Abbildung sind nicht im... -
Seite 13: Anschluss An Die Pc-Eingangsbuchsen
Anschlüsse Anschluss an die PC-Eingangsbuchsen Geteilt mit DVI-D IN. (Buchse) Computer Audio Stereo-Minibuchse (M3) Schließen Sie ein Kabel, dass zur Audioausgangsbuchse des Computers passt. Adapterstecker (falls notwendig) Mini D-Sub, 15polig PC-Kabel (Stecker) Hinweise: • Für die typischen PC-Eingangssignale, die in der Liste der gültigen Eingangssignale (siehe Seite 67) aufgeführt sind, wurden Einstellwerte wie für die Standard-Bildposition und -größe bereits werkseitig in diesem Gerät gespeichert. -
Seite 14: Anschluss An Die Serial-Buchsen
Anschlüsse Anschluss an die SERIAL-Buchsen Für die Steuerung des Plasmadisplays mit einem Computer wird die SERIAL-Buchse verwendet. Hinweis: Zur seriellen Steuerung dieses Geräts muss im Menü „Netzwerk-Einstellungen“ das Element „Steuerschnittstelle wählen“ auf „RS-232C“ gesetzt werden. (siehe Seite 52) (Stecker) Computer RS-232C Gerades Kabel Stiftanordnung für die (Buchse) -
Seite 15: Ein- Und Ausschalten
Ein- und Ausschalten Den Stecker des Netzkabels am Plasmadisplay anschließen. Anschluss des Steckers an eine Steckdose Hinweise: • Die Gerätestecker sind von Land zu Land unterschiedlich. Der rechts gezeigte Stecker kann sich von dem ihres Gerätes unterscheiden. INPUT MENU ENTER/ •... - Seite 16 Ein- und Ausschalten Beim erstmaligen Einschalten des Gerätes Die folgende Bildschirmanzeige erscheint, wenn das Plasmadisplay zum ersten OSD Sprache Mal eingeschaltet wird. English (UK) Wählen Sie die gewünschten Optionen mit den Tasten der Fernbedienung. Die Deutsch Tasten am Plasmadisplay sind zu diesem Zeitpunkt noch funktionsunfähig. Français Italiano OSD Sprache...
-
Seite 17: Auswahl Des Eingangssignals
Ein- und Ausschalten Warnhinweis bei Einschalten Der folgende Warnhinweis könnte beim Einschalten angezeigt werden: 3D-Sicherheitshinweise Wenn 3D-Bilder von mehreren Personen betrachtet oder in einer gewerblichen Anwendung genutzt werden sollen, muss eine Aufsichtsperson folg. Sicherheitshinweise vorlesen. Diese Hinweise sind auch bei Heimgebrauch zu befolgen. Empfehlungen zu 3D-Anzeige/ 3D-Inhalt/ Betrachtungsabstand/ 3D Shutterbrille - Damit Sie die 3D-Bilder sicher und bequem genießen... -
Seite 18: Grundbedienungselemente
Grundbedienungselemente Hauptgerät Fernbedienungs-Sensor Lautstärke-Einstellung Lautstärkepegel Hoch „+“ Niedrig „–“ Wenn das Menü angezeigt wird: „+“: Zum Bewegen des Cursors nach oben drücken „–“: Zum Bewegen des Cursors nach oben drücken (siehe Seite 24) ENTER- / ASPEKT-Taste (siehe Seite 20, 24) INPUT MENU ENTER/... -
Seite 19: Fernbedienung
Grundbedienungselemente Fernbedienung OFF TIMER-Taste Das Plasmadisplay kann so eingestellt werden, ACTION-Taste dass es sich nach Ablauf einer bestimmten Drücken Sie diese Taste zum Wählen und für Einstellungen. Zeit ausschaltet. Mit jedem Tastendruck wird zwischen den Einstellungen 30 Minuten, ASPECT-Taste 60 Minuten, 90 Minuten und 0 Minuten (Abschalt- Drücken Sie diese Taste für Format-Einstellungen. -
Seite 20: Aspekt-Betriebsart (Bildformat)
ASPEKT-Betriebsart (Bildformat) Auf dem Plasmadisplay kann ein Bild in maximaler Größe, einschließlich Breitbild (Kinoformat) wiedergegeben werden. Hinweis: Bitte beachten Sie, dass der Gebrauch der Funktion für Wahl des Bildseitenverhältnisses zum Schrumpfen oder Ausdehnen des Bilds bei Einsatz des Plasmadisplays an einem öffentlichen Ort zu gewerblichen Zwecken oder im Rahmen einer öffentlichen Veranstaltung eine Verletzung der Urheberrechte darstellen kann. -
Seite 21: Digitaler Zoom
Digitaler Zoom Mit dieser Funktion wird die Vergrößerung eines bestimmten Bildteils angezeigt. Rufen Sie die Anzeige der Bedienungsanleitung auf. Abbruch Zum Zugriff auf Digital-Zoom drücken. Die Bedienungsanleitung wird angezeigt. Wenn „Digitaler Zoom“ aktiviert ist, können nur die folgenden Tasten bedient werden. [Fernbedienung] OFF TIMER-Taste [Gerät]... -
Seite 22: Betrachten Von 3D-Bildern
Betrachten von 3D-Bildern Bei Inhalten oder Programmen, die 3D-Effekte unterstützen, können Sie mithilfe der 3D Eyewear (optional) 3D-Bilder betrachten. Hinweis: Sie benötigen den 3D-INFRAROTSTRAHLER (optional) und die 3D-Eyewear (optional), um auf diesem Display 3D-Bilder betrachten zu können. Weitere Informationen fi nden Sie in den Bedienungsanleitungen des 3D-INFRAROTSTRAHLERS und der 3D-Eyewear. Das Display unterstützt die 3D-Formate „Frame Sequential “, „Nebeneinander “, „Untereinander... -
Seite 23: Fehlersuche Für Die 3D Eyewear
Betrachten von 3D-Bildern Fehlersuche für die 3D Eyewear Störung Prüfungen Keine Wiedergabe von 3D-Bildern • Wurde die 3D Shutterbrille eingeschaltet? • Stellen Sie sicher, dass „3D Eyewear“ unter „3D-Einstellungen“ auf „Ein“ gesetzt ist. (Siehe Seite 35) • Einige 3D-Bildsignale werden möglicherweise nicht automatisch als 3D-Bilder erkannt. -
Seite 24: Menü-Anzeigen Auf Dem Bildschirm
Menü-Anzeigen auf dem Bildschirm Fernbedienung Hauptgerät Rufen Sie die Mehrmals betätigen. Menü-Anzeige auf. MENU Jedes Mal beim Drücken der MENU-Taste wird Wählen Sie eine Option. die Menü-Anzeige umgeschaltet. (Beispiel: „Bild“-Menü) Normale Wiedergabe Bild Lage/Grösse Konfi guration Wählen Sie eine Option. Wählen. -
Seite 25: Lage/Grösse Anpassen
Lage/Grösse anpassen Drücken Sie diese Taste, um das Menü „Lage/Grösse“ Lage/Grösse aufzurufen. Normalisieren Normal Mit diesen Tasten die einzustellenden Menüs wählen. Auto Setup H-Lage H-Grösse V-Lage V-Grösse Dot Clock Clock Phase Drücken Sie diese Taste zur Anpassung des Menüs. Clamp-Position 1:1 Pixel Darstellung Hinweis: Punkte, die nicht eingestellt... - Seite 26 Lage/Grösse anpassen Hinweise: • Falls die Dot Clock-Frequenz eines analogen Signals 162 MHz oder mehr beträgt, können „Dot Clock“ und „Clock Phase“ nicht automatisch justiert werden. • Bei digitalem Signaleingang sind Dot Clock und Clock Phase nicht möglich. • Möglicherweise funktioniert Auto Setup nicht, wenn ein abgeschnittenes oder dunkles Bild eingespeist wird.
- Seite 27 Lage/Grösse anpassen Clamp-Position (Bei einem Eingangssignal vom Typ Component/PC) Dient der Einstellung der Klemmenposition, wenn schwarze Stellen des Bildes aufgrund einer Unterbelichtung keine Details aufweisen oder grün getönt sind. Optimaler Wert für die Einstellung der Klemmenposition Wenn schwarze Stellen aufgrund einer Unterbelichtung (Ausfall) keine Details aufweisen →...
-
Seite 28: Bild-Einstellungen
Bild-Einstellungen Zur Anzeige des „Bild“-Menüs drücken. Die einzelnen einzustellenden Punkte wählen. Mit diesen Tasten die einzustellenden Menüs wählen. Das Bild hinter dem Menü durch Drücken der Tasten einstellen. Hinweis: Ein Menü, das nicht eingestellt werden kann, ist ausgegraut. Die einstellbaren Menü- Änderungen hängen vom Signal, vom Eingang und der Menü-Einstellung ab. -
Seite 29: Erweitertes Menü
Bild-Einstellungen Hinweise: Gegenstand Effekt Einstellungen • In jedem „Bild-Modus“ kann die Stufe für Wahl der richtigen Helligkeit jeden Gegenstand (Kontrast, Helligkeit, Farbe, Kontrast und Dichte für den Raum. NTSC-Farbton, Schärfe) geändert werden. Weniger Mehr • Die Einstellungen für „Normal“, „Dynamik“, Einstellung für die bessere „Kino“... -
Seite 30: Bildprofi Le
Bildprofi le Bis zu 8 Kombinationen von Bildeinstellwerten (in den Menüs „Bild“ und „Erweitertes Menü“) können als Profi le im Anzeigespeicher abgespeichert und nach Bedarf abgerufen werden, um Ihnen die Wahl der bevorzugten Bildeinstellungen zu erleichtern. Bild Normalisieren Normal Bild-Modus Dynamik Kontrast Helligkeit... -
Seite 31: Speichern Von Profi Len
Bildprofi le Speichern von Profi len Um einen Satz von Bildeinstellwerten als ein Profi l zu speichern, gehen Sie wie nachstehend beschrieben vor. Hinweis: Wenn die Einstellungen unter „Erweiterte Lebensdauer-Einst.“ gesperrt sind, können keine Profi le gespeichert werden. Geben Sie die Bildqualität in den Menüs „Bild“ und Geben Sie einen Namen für das Profi... -
Seite 32: Laden Von Profi Len
Bildprofi le Laden von Profi len Um ein Profi l zu laden und die gespeicherten Bildeinstellwerte auf die Anzeige anzuwenden, gehen Sie wie nachstehend beschrieben vor. Hinweise: • Geladene Profi le werden dem gewählten Eingang entsprechend im Speicher abgespeichert. (siehe Seite 17) •... -
Seite 33: Toneinstellungen
Toneinstellungen Zur Anzeige des Ton-Menüs drücken. Normalisieren Normal Normal Klang-Modus Die einzelnen einzustellenden Punkte wählen. Bass Mitten Mit diesen Tasten die einzustellenden Menüs wählen. Höhen Balance Raumklang Den gewünschten Lautstärkepegel durch Drücken der Tasten einstellen. Diese Taste zum Beenden der Einstellungs-Betriebsart drücken. Gegenstand Einzelheiten Normal: Wiedergabe des Originaltons. -
Seite 34: Uhrzeit-Einstellung / Timer-Einstellungen
Uhrzeit-Einstellung / Timer-Einstellungen Mit dem Timer kann das Plasmadisplay ein- oder ausschaltet werden. Vor der Einstellung des Timers sollte die aktuelle Uhrzeit wenn notwendig eingestellt werden. Dann den Timer einstellen. Konfiguration Diese Taste zur Anzeige des Konfi guration-Menüs drücken. Multi Display-Einstellungen Zur Wahl von Timer-Einstellungen oder Uhrzeit Einstellung Porträt-Einstellungen drücken. -
Seite 35: 3D-Einstellungen
3D-Einstellungen Betrachten von 3D-Bildern, verändern Sie bitte die 3D-Einstellungen. Hinweis: Legen Sie diese Einstellungen für jede Eingangsbuchse fest. Konfiguration Untermenü 3D-Einstellungen 3D-Einstellungen Signal 3D-Einstellungen Bildschirmschoner Erweiterte Lebensdauer-Einst. 3D Eyewear Eingangsbezeichnung 3D Bild Format Auto YUV/RGB Eingangswahl Links/Rechts Austausch Normal Sicherheitshinweis Stromspar-Modus Standby-Modus PC Power Management... -
Seite 36: Bildschirmschoner (Zum Verhindern Von Einbrennen)
Bildschirmschoner (zum Verhindern von Einbrennen) In der 4:3-Betriebsart sollte ein Standbild nicht für längere Zeit wiedergegeben werden. Wenn das Display eingeschaltet belassen wird, sollte ein Bildschirmschoner verwendet werden. Konfiguration Zur Anzeige des Konfi guration-Menüs drücken. 3D-Einstellungen Signal Bildschirmschoner Erweiterte Lebensdauer-Einst. Zur Wahl des Bildschirmschoner drücken. -
Seite 37: Einstellung Der Zeit Für Den Bildschirmschoner
Bildschirmschoner (zum Verhindern von Einbrennen) Einstellung der Zeit für den Bildschirmschoner Nach der Wahl von „Zeitzuweisung“, „Intervall“ oder „Standby nach Schoner“ kann die entsprechende Zeiteingabe ausgeführt und die Betriebszeit eingestellt werden. (Die Zeit kann nicht eingestellt werden, wenn „Modus“ auf „Ein“ oder „Aus“... -
Seite 38: Reduzierung Von Einbrennen
Reduzierung von Einbrennen Erweiterte Lebensdauer-Einst. Mit den folgenden Einstellungen soll das Auftreten von Nachbildern verringert werden: Erweiterte Lebensdauer-Einst. Auf den empfohlenen Wert Konfiguration setzen Express-Einstellungen 3D-Einstellungen Individuell einstellen Benutzereinstellungen Signal Zurücksetzen Auf die Werkseinstellungen Bildschirmschoner zurücksetzen Erweiterte Lebensdauer-Einst. Eingangsbezeichnung Erweiterte Lebensdauer-Einst. YUV/RGB Eingangswahl Empfohlene Einstellungen Stromspar-Modus... -
Seite 39: Express-Einstellungen
Reduzierung von Einbrennen NANODRIFT Bildschirmschoner Verschiebt die Anzeigeposition des Bildschirms geringfügig, um das Auftreten von Nachbildern im Anzeigebereich zu verringern. Niedrig–Hoch: Der NANODRIFT Bildschirmschoner ist aktiv. Die Anzeigeposition des Bildschirms wird in bestimmten zeitlichen Intervallen verschoben. Der Bewegungsspielraum des Bildschirms ist einstellbar. Je nach Einstellung kann es so aussehen, als ob Teile des Bildschirms fehlen würden. -
Seite 40: Benutzereinstellungen
Reduzierung von Einbrennen Benutzereinstellungen Stellen Sie das gewünschte Menü zur Verringerung von Nachbildern ein. Wählen Sie „Benutzereinstellungen“ aus. Wenn ein Menü verriegelt ist, wird es abgeblendet dargestellt und kann nicht eingestellt werden. auswählen Erweiterte Lebensdauer-Einst. „Bild-Modus“ und „Kontrast“ können im „Bild“-Menü. Express-Einstellungen nicht mehr eingestellt werden und werden mit einem zugreifen... -
Seite 41: Energieeinsparung
Energieeinsparung • Stromspar-Modus: Wenn diese Funktion aktiviert ist, wird der Helligkeitspegel des Plasmadisplays vermindert und die Stromaufnahme verringert. • Standby-Modus: Wenn diese Funktion aktiviert ist, wird die Stromaufnahme des Mikrocomputers während der Betriebsbereitschaft (siehe Seite 15, 17, 18) und somit die Stromaufnahme des Gerätes während der Betriebsbereitschaft verringert. •... -
Seite 42: Ändern Der Eingangssignalquellen
Ändern der Eingangssignalquellen Mit dieser Funktion kann die Signalquelle des angezeigten Eingangssignals geändert werden. (siehe Seite 17) Konfiguration Diese Taste zur Anzeige des Menüs „Konfi guration“ drücken. 3D-Einstellungen Signal Bildschirmschoner Diese Taste zur Auswahl der Eingangssignalquelle drücken. Erweiterte Lebensdauer-Einst. Eingangsbezeichnung YUV/RGB Eingangswahl Diese Taste zur Anzeige des Bildschirms „Eingangsbezeichnung“... -
Seite 43: Wahl Der Menüsprache Für Die Bildschirmanzeige
Wahl der Menüsprache für die Bildschirmanzeige Diese Taste zur Anzeige des Konfi guration-Menüs drücken. Diese Taste zur Wahl der „OSD Sprache“ drücken. Diese Tasten zur Wahl einer Sprache drücken. Wählbare Sprachen Konfiguration 3D-Einstellungen English(UK) Signal Deutsch Bildschirmschoner Erweiterte Lebensdauer-Einst. Français Eingangsbezeichnung Italiano YUV/RGB Eingangswahl... -
Seite 44: Einstellung Für Multidisplay
Einstellung für MULTIDISPLAY Wenn mehrere Plasmadisplays wie in den unten abgebildeten Beispielen angeordnet werden, kann ein vergrößertes Bild auf allen Bildschirmen gemeinsam angezeigt werden. Für diese Betriebsart muss jedes Plasmadisplay mit einer Displaynummer eingestellt werden, um den Aufstellungsort zu bestimmen. Hinweis: Bei Multi display (Mehrfachanzeige) werden 3D-Bilder als 2D-Bilder angezeigt. -
Seite 45: Funktion Der Fernbedienungs-Id
Einstellung für MULTIDISPLAY Gegenstand Einzelheiten „Aus“ oder Stellen Sie alle Displays auf die gleiche Die Helligkeit hängt von der an jedem „Ein“ wählen. Helligkeit ein. Display vorgenommenen Einstellung ab. AI-Synchronisation Hinweis: • Bei Einstellung von „AI-Synchronisation“ auf „Ein“ stehen die folgenden Menüs nicht zur Verfügung, und ihre Einstellungen sind fest auf die Standardwerte eingestellt. -
Seite 46: Einstellung Für Porträt
Einstellung für Porträt Das Eingangsbild kann in drei Teile aufgeteilt werden, die jeweils auf einem vertikal aufgestellten Plasmabildschirm angezeigt werden. Das Bild wird mit dreifacher Vergrößerung um 90 Grad gedreht. (Beispiele) Hinweise: • Bei Verwendung der Hochformat-Funktion und vertikaler Anordnung der Plasmadisplays muss die Option „Display- Ausrichtung“... - Seite 47 Einstellung für Porträt Betrachtungsfl äche / Position Betrachtungsfl äche: Zur Einstellung des Modus der Bildaufteilung für die Funktion „Porträt“. Position: Zur Einstellung der Position des Bilds, das mit Hilfe der Funktion „Porträt“ angezeigt werden soll. Diese Taste zur Wahl von „Betrachtungsfl äche“ Porträt-Einstellungen oder „Position“...
-
Seite 48: Einstellung Der Eingangssignale
Einstellung der Eingangssignale YUV/RGB Eingangswahl Wählen Sie diese Option, um die Signale von der an die DVI-, Component / RGB- oder PC-Eingangs-Anschlüsse angeschlossenen Quelle anzugleichen. YUV/Y, P -Signale „YUV“ RGB-Signale „RGB“ Diese Taste zur Anzeige des Konfi guration-Menüs Konfiguration drücken. 3D-Einstellungen Signal Bildschirmschoner... -
Seite 49: Signal-Menü
Einstellung der Eingangssignale Signal-Menü Hinweis: Das Setup-Menü „Signal“ zeigt für jedes Eingangssignal eine unterschiedliche Konfiguration Einstellungsbedingung an. 3D-Einstellungen Signal Diese Taste zur Anzeige des Konfi guration-Menüs Bildschirmschoner Erweiterte Lebensdauer-Einst. drücken. Eingangsbezeichnung Betätigen Sie die Taste zur Wahl von „Signal“. YUV/RGB Eingangswahl Stromspar-Modus Standby-Modus PC Power Management... -
Seite 50: Einstellung Des Component-Sync-Signals
Einstellung der Eingangssignale • Sync-Signal Diese Funktion steht nur bei Einspeisung eines Eingangssignals vom PC IN-Anschluss zur Verfügung. Einstellung des RGB-Sync-Signals Stellen Sie sicher, dass der Eingang auf RGB-Eingangssignal eingestellt ist (diese Einstellung gilt nur für das RGB- Eingangssignal). Auto: Das H und V sync oder synchronisierte Signal wird automatisch gewählt. Wenn beide als Eingangssignal anliegen, wird H und V sync gewählt. -
Seite 51: Rauschminderung
Einstellung der Eingangssignale • Rauschminderung Diese Funktion ermöglicht eine gleichzeitige Einstellung der drei Rauschunterdrückungsfunktionen (NR). Bild-Rausminderung, Mosquito-Rausminderung, MPEG-Rausminderung Drücken zur Wahl von „Rauschminderung“. Rauschminderung Diese Taste zur Wahl von „Aus“, „Min.“, „Mittel“, „Max.“ oder „Erweitert“ drücken. Erweiterte Einstellungen Diese Funktion ermöglicht eine separate Einstellung der drei NR-Funktionen. Drücken zur Wahl von „Erweitert“. -
Seite 52: Netzwerk-Einstellungen
Netzwerk-Einstellungen Dient dazu, die diversen Einstellungen für die Verwendung der Netzwerkfunktion vorzunehmen. Einstellen von DHCP, IP-Adresse, Subnet-Maske und Gateway Konfiguration Stellen Sie DHCP ein. Multi Display-Einstellungen Bei Auswahl von „Aus“ können die IP-Adresse sowie weitere Porträt-Einstellungen Timer-Einstellungen Einstellungen manuell vorgenommen werden. Uhrzeit-Einstellung Wählen Sie das Element aus und drücken Sie Netzwerk-Einstellungen... -
Seite 53: Optionsanpassung
Optionsanpassung Options Drücken Sie diese Taste zum Aufruf des Konfi guration-Menüs. Weekly Command Timer Audio input select Touch Panel settings Drücken Sie diese Taste zur Auswahl der „OSD Sprache“. Onscreen display Initial input Initial VOL level Maximum VOL level Input lock Button lock Drücken Sie diese Taste länger als 3 Sekunden. - Seite 54 Optionsanpassung Gegenstand Einstellungen Sperrt die Operation des Eingangswechsels. SLOT INPUT* VIDEO COMPONENT* HDMI *1 „SLOT INPUT“ wird angezeigt, wenn ein optionales Terminal-Board installiert ist. Wenn ein Terminal-Board mit Dual-Eingangbuchsen installiert ist, wird „SLOT INPUT A“ und „SLOT INPUT B“ angezeigt. Input lock *2 „COMPONENT“...
- Seite 55 Optionsanpassung Gegenstand Einstellungen Off: Alle vorgenommenen Einstellungen werden aufgehoben. Studio W/B On: Legt die Farbtemperatur für das Fernsehstudio fest. Hinweis: Diese Einstellung ist nur dann gültig, wenn „Warm“ als „Farbtemperatur“ im „Bild“-Menü. eingestellt wurde. Erhöht den Kontrast, um eine schärfere Anzeige zu erhalten, wenn ein Teil des Bild zu hell und daher nicht sichtbar ist. Off: Die Funktion „Studio Gain“...
-
Seite 56: Safety Precautions (Ausblenden Der 3D-Sicherheitsmaßnahmen)
Optionsanpassung Gegenstand Einstellungen Das Anzeigen/Verbergen der 3D-Sicherheitshinweise wird beim Einschalten festgelegt. On: Der 3D-Sicherheitshinweis wird bei jedem Einschalten gezeigt. Off: Der 3D-Sicherheitshinweis wird beim Einschalten nicht gezeigt. Beim Vornehmen der Änderung von „Ein“ zu „Aus“ wird die folgende Bestätigungsansicht angezeigt. Die Auswahl von „YES“ ändert die Einstellung. 3D Safety Precautions 3D Safety Precautions If Off is selected, the 3D safety precautions... - Seite 57 Optionsanpassung Drücken Sie diese Taste zur Wahl einer Befehlsnummer. Drücken Sie diese Taste, um die vorige / nächste Befehlsseite (1-8) des gewählten Programms anzuzeigen. Drücken Sie diese Taste, um die Befehlseinstellanzeige aufzurufen. Weekly Command Timer Weekly Command Timer Program Program AVL:00 8:00 20:00...
-
Seite 58: Audio Input Select (Auswahl Des Audioeingangs)
Optionsanpassung Audio input select (Auswahl des Audioeingangs) Dient zur Toneinstellung, wenn ein Bildeingangssignal ausgewählt wurde. Options Weekly Command Timer Audio input select Touch Panel settings Onscreen display Drücken Sie die Aktionstaste ( ) Audio input select Diese Taste zur Auswahl des Bildeingangssignals drücken. SLOT INPUT ♪... -
Seite 59: Touch Panel Settings (Einstellungen Bei Benutzung Des Touch Panel)
Optionsanpassung Touch Panel settings (Einstellungen bei Benutzung des Touch Panel) Der Modus zur Betriebsbeschränkung des NANODRIFT-Bildschirmschoners (siehe Seite 39) bei Benutzung des Touch Panel (optional erhältlich) wird eingestellt. Options Weekly Command Timer Audio input select Touch Panel settings Die ACTION ( ) -Taste drücken Setzen Sie „Touch Panel mode“... -
Seite 60: Verwenden Der Netzwerkfunktion
Mit der Netzwerkfunktion des Geräts ist das Gerät genau so zu steuern wie bei einer seriellen Steuerung über ein Netzwerk. Unterstützte Befehle Die Befehle der seriellen Steuerung werden unterstützt. (siehe Seite 14) Hinweis: Zu genauen Anweisungen hinsichtlich der Verwendung der Befehle wenden Sie sich an Ihren Panasonic-Händler vor Ort. -
Seite 61: Pjlink™-Protokoll
31: HDMI-Eingang (HDMI) (COMPONENT) 32: DVI-D IN-Eingang (DVI) NAME? Abfrage des Projektornamens Abfrageresultat ist ein Leerzeichen (keine Namensangabe) INF1? Abfrage des Herstellernamens Abfrageresultat lautet „Panasonic“ INF2? Abfrage des Modellnamens Abfrageresultat lautet „TH-50PF30“ (für 50''-Modell) INFO? Abfrage sonstiger Daten Abfrageresultat ist die Versionsnummer CLSS? Abfrage der Klasseninformation Abfrageresultat lautet „1“... -
Seite 62: Verwendung Der Internetbrowser-Steuerung
Das Passwort kann nach dem Anmelden auf ● dem Passworteinrichtungsbildschirm geändert werden (siehe Seite 64). Der Benutzername ist nicht veränderbar. Die Panasonic Corporation oder ihre verbundenen ● Unternehmen werden Sie unter keinen Umständen direkt nach Ihrem Passwort fragen. Legen Sie deshalb bitte Ihr Passwort nicht offen, auch wenn Sie direkt danach gefragt werden. -
Seite 63: Anzeigesteuerung (Bildschirm Basic Control/Option Control)
Verwendung der Internetbrowser-Steuerung Aufbau des Startbildschirms der Internetbrowser-Steuerung Wenn Sie sich angemeldet haben, erscheint der Startbildschirm der Internetbrowser-Steuerung. Menü Die Menüelemente werden angezeigt. Das Anklicken einer Schaltfl äche ruft den Einrichtungsbildschirm des jeweiligen Elements auf. Gegenstand Einzelheiten BASIC Ruft den Bildschirm BASIC CONTROL auf. -
Seite 64: Netzwerkeinstellungen (Bildschirm Netzwerkeinstellungen)
Geben Sie das alte Passwort ein. PASSWORD Geben Sie das neue Passwort ein. PASSWORD Hinweise: Geben Sie zur Bestätigung das unter • Das voreingestellte Passwort lautet „Panasonic“. „NEW PASSWORD“ eingegebene PASSWORD • Für ein Passwort können bis zu 32 Zahlen und (RETYPE) Passwort ein. -
Seite 65: Fehlersuche
Fehlersuche Stellen Sie die Störungsursache anhand einiger einfacher Prüfungen fest, bevor Sie einen Kundendienst anrufen. Störung Prüfungen Bild Elektrische Geräte Automobile, Motorräder Bildstörungen Tonstörungen Fluoreszenzröhren Lautstärkepegel Normales Bild Kein Ton (Kontrollieren, ob die Tonabschaltfunktion mit der Fernbedienung eingeschaltet wurde.) Nicht an einer Netzsteckdose angeschlossen Netzschalter nicht eingeschaltet Kein Bild Kein Ton... -
Seite 66: Tabelle Der Bildseitenverhältnis-Betriebsarten
Tabelle der Bildseitenverhältnis-Betriebsarten Bildseitenverhältnis- Betriebsart Beschreibung Werkseitige Bild vergrößerter Bildschirm All Aspect: Voreinstellung All Aspect: Off Das Bild wird bildschirmfüllend angezeigt. Bei einem SD-Signal wird ein Bild mit einem Bildseitenverhältnis von 4:3 in horizontaler Richtung ausgedehnt und angezeigt. Diese Betriebsart ist zur 16:9 16:9 Anzeige von anamorphotischen Bildern mit einem... -
Seite 67: Geeignete Eingangssignale
Geeignete Eingangssignale Markierung: Gültiges Eingangssignal COMPONENT / Horizontale Vertikale DVI-D IN Signal Name RGB IN / PC IN HDMI Frequenz (kHz) Frequenz (Hz) (Dot clock (MHz)) (Dot clock (MHz)) 525 (480) / 60i 15,73 59,94 * (13,5) * (27,0) ∗ 525 (480) / 60p 31,47 59,94... -
Seite 68: Transportzustand
Geeignete Eingangssignale Video-Eingabe (VIDEO) Horizontale Vertikale Signal Name Frequenz(kHz) Frequenz(Hz) NTSC 15,73 59,94 15,63 50,00 PAL60 15,73 59,94 SECAM 15,63 50,00 Modifi zierte NTSC-Signale 15,73 59,94 Transportzustand Mit dieser Funktion kann das Gerät auf die Herstellereinstellungen zurückgesetzt werden. Konfiguration Diese Taste zur Anzeige des Konfi guration-Menüs drücken. 3D-Einstellungen Signal Bildschirmschoner... -
Seite 69: Befehlsliste Für Weekly Command Timer
Befehlsliste für Weekly Command Timer Befehl Beschreibung AAC:MENCLR Menü „Ton“ (Klar) AAC:MENDYN Menü „Ton“ (Dynamik) AAC:MENSTD Menü „Ton“ (Normal) AAC:SURMON Raumklang (Ein) AAC:SUROFF Raumklang (Aus) AMT:0 Stummschaltung (Aus) AMT:1 Stummschaltung (Ein) − − − − AVL:00 Lautstärkepegel (00) AVL:10 Lautstärkepegel (10) AVL:20 Lautstärkepegel (20) AVL:30... -
Seite 70: Technische Daten
Technische Daten TH-42PF30ER TH-50PF30ER Netzspannung 220 – 240 V Wechselstrom, 50/60 Hz Nennaufnahme Normalbetrieb 365 W 445 W Betriebsbereitschaft „Save“ ausgeschaltet 0,8 W, „Save“ ausgeschaltet 0,8 W, „Save“ eingeschaltet 0,5 W „Save“ eingeschaltet 0,5 W Ausgeschalteter Zustand 0,3 W 0,3 W... -
Seite 71: Modell- Und Seriennummer
Diebstahls oder Verlusts oder falls Sie eine Garantieleistung in Anspruch nehmen wollen sorgfältig auf. Modellnummer Seriennumer Name und Adresse des Herstellers gemäß der Richtlinie 2001/95/EG, umgesetzt durch das GPSG vom 06.01.2004, Paragraph 5 : Panasonic AVC Networks Czech, s. r. o. U Panasoniku 1 320 84 Plzeň Česká republika Webseite : http://panasonic.net ©...
