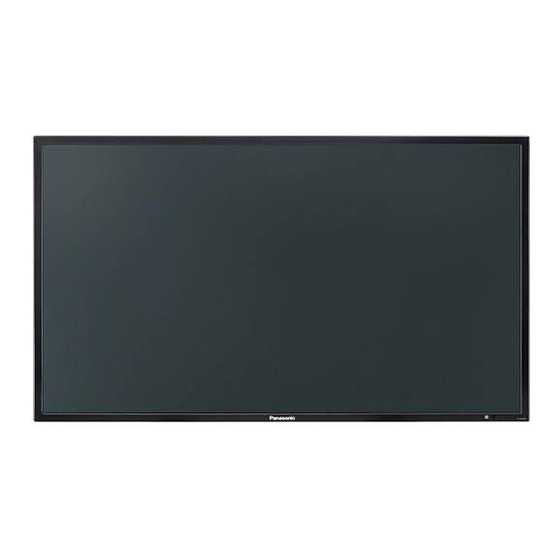

- Seite 1 Modell-Nr. TH-42LF25ER TH-47LF25ER Bedienungsanleitung FULL HD LCD-Display Bitte lesen Sie diese Anleitung vor dem Betrieb des Fernsehers Deutsch und heben Sie sie für zukünftige Referenz gut auf.
-
Seite 2: Inhaltsverzeichnis
Lieber Panasonic-Kunde Wir möchten uns gerne für Ihre Wahl eines Panasonic-Gerätes bedanken und hoffen sehr, dass Ihnen das neue LCD-Display über lange Jahre viel Freude bereitet. Lesen Sie bitte die Bedienungsanleitung durch, bevor Sie irgendwelche Einstellungen vornehmen und um einen optimalen Betrieb sicherzustellen. -
Seite 3: Wichtige Hinweise Zur Sicherheit
Wichtige Hinweise zur Sicherheit WARNUNG 1) Um Beschädigungen zu vermeiden, die zu Feuer oder Stromschlag führen können, darf dieses Gerät weder Tropf- noch Spritzwasser ausgesetzt werden. Keine Behälter mit Wasser (Blumenvase, Becher, Kosmetik usw.) auf das Gerät stellen. (einschließlich der Regale usw. über dem Gerät) Offene Flammen wie zum Beispiel angezündete Kerzen dürfen nicht auf / über das Gerät gestellt werden. -
Seite 4: Sicherheitsmaßnahmen
Dieses LCD-Display ist nur zur Verwendung mit dem folgenden optionalen Zubehör vorgesehen. Bei Verwendung von anderem Zubehör kann eine ausreichende Stabilität nicht gewährleistet werden, sodass eine Verletzungsgefahr besteht. (Das gesamte folgende Zubehör wird von Panasonic Corporation hergestellt.) • Sockel ..............TY-STLF20 Alle Einstellungen müssen durch einen qualifi zierten Fachmann vorgenommen werden. -
Seite 5: Verwendung Des Lcd-Displays
• Bei fortgesetztem Betrieb unter solchen Bedingungen kann ein Brand oder ein elektrischer Schlag verursacht werden. Kontrollieren Sie, ob kein Rauch mehr austritt und wenden Sie sich an lhren örtlichen Panasonic-Händler, um die notwendigen Reparaturen ausführen zu lassen. Versuchen Sie nie selbst am Display irgendwelche Reparaturen vorzunehmen. -
Seite 6: Reinigung Und Wartung
Sicherheitsmaßnahmen VORSICHT Verwendung des LCD-Displays Die Hände, das Gesicht oder Gegenstände nicht in die Nähe der Entlüftungsöffnungen des Displays halten. • Heiße Luft tritt aus den Entlüftungsöffnungen an der Oberseite des Displays aus. Körperteile oder Gegenstände, die nicht hitzebeständig sind, von der Oberseite fernhalten, weil Verbrennungen und Deformationen resultieren können. -
Seite 7: Zubehör
Zubehör Mitgeliefertes Zubehör Kontrollieren Sie das mitgelieferte Zubehör auf Vollständigkeit. Bedienungsanleitung CD-ROM Fernbedienung Batterien für die (Bedienungsanleitung) N2QAYB000535 Fernbedienung (Grösse R6 (UM3) x 2) Netzkabel Fernbedienungsbatterien Zwei Batterien der Grösse R6 sind notwendig. 1. Den Haken ziehen und festhalten, 2. Die Batterien einlegen – dabei 3. -
Seite 8: Anschlüsse
Anschlüsse Anschluss und Befestigung des Netzkabels, Befestigung der Kabel Befestigung des Netzkabels Abtrennen des Netzkabels Trennen Sie das Netzkabel durch Drücken der zwei Knöpfe ab. Schließen Sie das Netzkabel an die Hinweis: Displayeinheit an. Achten Sie beim Abtrennen des Führen Sie das Netzkabel ein, bis es einrastet. Netzkabels unbedingt darauf, Hinweis: stets zuerst den Steckverbinder... -
Seite 9: Video- Und Component/Rgb In-Anschluss
Anschlüsse VIDEO- und COMPONENT/RGB IN-Anschluss Hinweis: Zusätzliche Geräte, Kabel und Adapterstecker, die auf dem Schaubild angezeigt werden, werden mit diesem Gerät nicht mitgeliefert. DVD-Player S VIDEO OUT AUDIO OUT VIDEO OUT RCA-BNC- Adapterstecker RCA-BNC- Adapterstecker S Video Eingangsanschluss Farbsignal Luminanzsignal Masse (Farbsignal) Masse (Luminanzsignal) Hinweise: •... -
Seite 10: Hdmi-Anschluss
Anschlüsse HDMI-Anschluss [Stiftzuweisungen und Signalnamen] Klemme Klemme Signal Signal TMDS-Uhr TMDS-Daten 2+ abgeschirmt TMDS-Daten 2 TMDS-Uhr- abgeschirmt HDMI-Kabel TMDS-Daten 2- TMDS-Daten 1+ Reserviert TMDS-Daten 1 (NC auf Gerät) abgeschirmt TMDS-Daten 1- TMDS-Daten 0+ TMDS-Daten 0 DDC/CEC HDMI HDMI abgeschirmt Erdung AV OUT AV OUT TMDS-Daten 0-... -
Seite 11: Anschluss An Die Pc-Eingangsbuchsen
• Die in den Abbildungen gezeigten zusätzlichen Geräte und Kabel sind nicht im Lieferumfang enthalten. • Panasonic empfi ehlt die Verwendung eines PC-Kabels mit Ferritkern. • Stellen Sie die Horizontal- und Vertikalabtastfrequenzen der PC-Signale nicht auf Werte ein, die außerhalb des vorgeschriebenen Frequenzbereichs liegen. -
Seite 12: Anschluss An Die Serial-Buchsen
Anschlüsse Anschluss an die SERIAL-Buchsen Für die Steuerung des Displays mit einem Computer wird die SERIAL-Buchse verwendet. (Stecker) Computer RS-232C Gerades Kabel Stiftanordnung für die (Buchse) SERIAL-Buchse D-Sub, 9polig Hinweise: • Zum Anschluss des Computers an das Display ein gerades RS-232C-Kabel verwenden. •... -
Seite 13: Ein- Und Ausschalten
Ein- und Ausschalten Den Stecker des Netzkabels am Display anschließen. Anschluss des Steckers an eine Steckdose Hinweise: • Die Gerätestecker sind von Land zu Land Netzschalter unterschiedlich. Der rechts gezeigte Stecker kann sich von dem ihres Gerätes unterscheiden. • Achten Sie beim Abtrennen des Netzkabels unbedingt darauf, stets zuerst den Steckverbinder von der Steckdose abzutrennen. - Seite 14 Ein- und Ausschalten Beim erstmaligen Einschalten des Gerätes Die folgende Bildschirmanzeige erscheint, wenn das Display zum ersten Mal eingeschaltet wird. Wählen Sie die gewünschten Optionen mit den Tasten der Fernbedienung. OSD Sprache Die Tasten am Display sind zu diesem Zeitpunkt noch funktionsunfähig. English (UK) Deutsch OSD Sprache...
-
Seite 15: Auswahl Des Eingangssignals
Auswahl des Eingangssignals Drücken Sie diese Taste, um das Eingangssignal auszuwählen, das von dem an das Display angeschlossenen Gerät wiedergegeben wird. Das Eingangssignal ändert sich folgendermaßen: HDMI1 HDMI2 VIDEO Component* PC: PC-Eingangsbuchse in PC IN. DVI: DVI-Eingangsbuchse in DVI-D IN. HDMI1: HDMI-Eingangsbuchse in AV IN (HDMI1). -
Seite 16: Grundbedienungselemente
Grundbedienungselemente Hauptgerät Netzanzeige Die Netzanzeige leuchtet. • Ausgeschaltet ... Anzeige leuchtet nicht (Das Gerät wird mit Strom versorgt, solange das Netzkabel an die Steckdose angeschlossen ist.) Fernbedienungs- • Bereitschaft ..Rot Helligkeitssensor Sensor • Eingeschaltet ...Grün Bestimmt die Helligkeit der •... -
Seite 17: Fernbedienung
Grundbedienungselemente Fernbedienung OFF TIMER-Taste Das Display kann so eingestellt werden, ACTION-Taste dass es sich nach Ablauf einer bestimmten Drücken Sie diese Taste zum Wählen und für Einstellungen. Zeit ausschaltet. Mit jedem Tastendruck wird zwischen den Einstellungen 30 Minuten, 60 ASPECT-Taste Minuten, 90 Minuten und 0 Minuten (Abschalt- Drücken Sie diese Taste für Format-Einstellungen. -
Seite 18: Aspekt-Betriebsart (Bildformat)
ASPEKT-Betriebsart (Bildformat) Auf dem Display kann ein Bild in maximaler Größe, einschließlich Breitbild (Kinoformat) wiedergegeben werden. Hinweis: Bitte beachten Sie, dass der Gebrauch der Funktion für Wahl des Bildseitenverhältnisses zum Schrumpfen oder Ausdehnen des Bilds bei Einsatz des Displays an einem öffentlichen Ort zu gewerblichen Zwecken oder im Rahmen einer öffentlichen Veranstaltung eine Verletzung der Urheberrechte darstellen kann. -
Seite 19: Digitaler Zoom
Digitaler Zoom Mit dieser Funktion wird die Vergrößerung eines bestimmten Bildteils angezeigt. Rufen Sie die Anzeige der Bedienungsanleitung auf. Abbruch Zum Zugriff auf Digital-Zoom drücken. Die Bedienungsanleitung wird angezeigt. Wenn „Digitaler Zoom“ aktiviert ist, können nur die folgenden Tasten bedient werden. [Fernbedienung] POSITION / ACTION-Tasten... -
Seite 20: Menü-Anzeigen Auf Dem Bildschirm
Menü-Anzeigen auf dem Bildschirm Fernbedienung Hauptgerät Rufen Sie die Menü-Anzeige auf. Zur Wahl drücken. Mehrmals betätigen. (Beispiel: „Bild“-Menü) Jedes Mal beim Drücken der MENU-Taste wird die Menü-Anzeige umgeschaltet. Normale Wiedergabe Bild Lage/Grösse Installation Wählen Sie eine Option. Wählen. Bild Normalisieren Drücken. -
Seite 21: Übersicht
Menü-Anzeigen auf dem Bildschirm Übersicht Hinweis: Ein Menü, das nicht eingestellt werden kann, ist ausgegraut. Die einstellbaren Menü-Änderungen hängen vom Signal, vom Eingang und der Menü-Einstellung ab. Lage/Grösse [ AV ] Konfiguration Signal Normalisieren Normal Signal 3D Y/C Filter Auto Setup Farbsystem Auto Bildschirmschoner... -
Seite 22: Lage / Grösse Anpassen
Lage / Grösse anpassen Lage/Grösse Drücken Sie diese Taste, um das Menü „Lage/Grösse“ Normalisieren aufzurufen. Normal Auto Setup Mit diesen Tasten die einzustellenden Menüs wählen. H-Lage H-Grösse V-Lage V-Grösse Clock Phase Dot Clock 1:1 Pixel Darstellung Drücken Sie diese Taste zur Anpassung des Menüs. Hinweise: Punkte, die nicht eingestellt werden können, erscheinen in grauer... -
Seite 23: Darstellung Hinweise
Lage / Grösse anpassen H-Lage Stellen Sie die waagerechte Position ein. V-Lage Stellen die senkrechte Position ein. H-Grösse Stellen Sie die waagerechte Grösse ein. V-Grösse Stellen Sie die senkrechte Grösse ein. Clock (Bei einem Eingangssignal vom Typ Component, RGB und PC) Phase Beseitigen Sie Flimmern und Verzerrung. -
Seite 24: Bild-Einstellungen
Bild-Einstellungen Zur Anzeige des „Bild“-Menüs drücken. Die einzelnen einzustellenden Punkte wählen. Mit diesen Tasten die einzustellenden Menüs wählen. Das Bild hinter dem Menü durch Drücken der Tasten einstellen. Hinweis: Ein Menü, das nicht eingestellt werden kann, ist ausgegraut. Die einstellbaren Menü- Änderungen hängen vom Signal, vom Eingang und der Menü-Einstellung ab. -
Seite 25: Erweitertes Menü
Bild-Einstellungen Hinweise: Gegenstand Effekt Einstellungen • Die Einstellung „Farbe“ kann für das Justiert die Helligkeit der Videosignal angepasst werden. Backlight • In jedem „Bild Funktion“ kann die Stufe für Hintergrundbeleuchtung. Dunkler Heller jeden Gegenstand (Backlight, Kontrast, Wahl der richtigen Helligkeit Helligkeit, Farbe, NTSC-Farbton, Schärfe) Kontrast geändert werden. -
Seite 26: Toneinstellungen
Toneinstellungen Zur Anzeige des Ton-Menüs drücken. Normalisieren Normal Klang-Modus Normal Die einzelnen einzustellenden Punkte wählen. Bass Höhen Mit diesen Tasten die einzustellenden Menüs wählen. Balance Raumklang Den gewünschten Lautstärkepegel durch Drücken der Tasten einstellen. Diese Taste zum Beenden der Einstellungs-Betriebsart drücken. Gegenstand Einzelheiten Normal: Wiedergabe des Originaltons. -
Seite 27: Uhrzeit-Einstellung / Timer-Einstellungen
Uhrzeit-Einstellung / Timer-Einstellungen Mit dem Timer kann das Display ein- oder ausschaltet werden. Vor der Einstellung des Timers sollte die aktuelle Uhrzeit wenn notwendig eingestellt werden. Dann den Timer einstellen. Konfiguration Diese Taste zur Anzeige des Installation-Menüs drücken. Multi Display-Einstellungen Zur Wahl von Timer-Einstellungen oder Uhrzeit Einstellung Timer-Einstellungen drücken. -
Seite 28: Timer-Einstellungen
Uhrzeit-Einstellung / Timer-Einstellungen Timer-Einstellungen Stellen Sie ein Programm zum Ein/Aus schalten des Gerätes ein und wählen Sie das Eingangssignal zu einer bestimmten Zeit. Es können bis zu 20 Programme eingestellt werden. [Einstellbeispiel] Programm 1, Jeden Montag, 12:00, Einschalten, Eingang: VIDEO Timer-Einstellungen Uhrzeit Mo 0 : 03... -
Seite 29: Bildschirmschoner (Zum Verhindern Von Einbrennen)
Bildschirmschoner (zum Verhindern von Einbrennen) In der 4:3-Betriebsart sollte ein Standbild nicht für längere Zeit wiedergegeben werden. Wenn das Display eingeschaltet belassen wird, sollte ein Bildschirmschoner verwendet werden. Ist der Bildschirmschoner aktiv, werden die folgenden 5 Muster für je 5 Sekunden im Vollbildmodus angezeigt. Schwarz→Dunkelgrau→Grau→Hellgrau→Weiß... -
Seite 30: Einstellung Der Zeit Für Den Bildschirmschoner
Bildschirmschoner (zum Verhindern von Einbrennen) Einstellung der Zeit für den Bildschirmschoner Nach der Wahl von „Zeitzuweisung“, „Intervall“ oder „Standby nach Schoner“ kann die entsprechende Zeiteingabe ausgeführt und die Betriebszeit eingestellt werden. (Die Zeit kann nicht eingestellt werden, wenn „Modus“ auf „Ein“ oder „Aus“... -
Seite 31: Energieeinsparung
Energieeinsparung • Power Management: Wenn diese Funktion auf „Ein“ eingestellt ist, spricht sie unter den folgenden Bedingungen an, um die Stromversorgung des Gerätes automatisch ein- oder auszuschalten. Wenn bei einem Eingang am PC IN-Anschluss oder DVI-D IN-Anschluss ca. 30 Sekunden lang kein Bild erfasst wird: →... -
Seite 32: Ändern Der Eingangssignalquellen
Ändern der Eingangssignalquellen Mit dieser Funktion kann die Signalquelle des angezeigten Eingangssignals geändert werden. (siehe Seite 15) Konfiguration Diese Taste zur Anzeige des Menüs „Konfi guration“ drücken. Signal Bildschirmschoner Eingangsbezeichnung Diese Taste zur Auswahl des „Eingangsbezeichnung“ Wobbling drücken. YUV/RGB Eingangswahl Diese Taste zur Anzeige des Bildschirms Power Management Ausschalten bei fehlendem Signal... -
Seite 33: Wahl Der Menüsprache Für Die Bildschirmanzeige
Wahl der Menüsprache für die Bildschirmanzeige Diese Taste zur Anzeige des Installation-Menüs drücken. Diese Taste zur Wahl der „OSD Sprache“ drücken. Diese Tasten zur Wahl einer Sprache drücken. Konfiguration Wählbare Sprachen English (UK) Signal Bildschirmschoner Eingangsbezeichnung Deutsch Wobbling YUV/RGB Eingangswahl Français Power Management Italiano... -
Seite 34: Einstellung Für Multi Display
Einstellung für MULTI DISPLAY Wenn mehrere Displays wie in den unten abgebildeten Beispielen angeordnet werden, kann ein vergrößertes Bild auf allen Bildschirmen gemeinsam angezeigt werden. Für diese Betriebsart muss jedes Display mit einer Displaynummer eingestellt werden, um den Aufstellungsort zu bestimmen. -
Seite 35: Einzelheiten
Einstellung für MULTI DISPLAY Gegenstand Einzelheiten Die Nummer des gewünschten Layouts wählen. (A1-E5: Siehe unten) Lage der Displaynummern für die einzelnen Positionen. (Beispiele) ( 2 × 1) ( 2 × 3 ) ( 4 × 2 ) ( 4 × 4 ) ( 5 ×... -
Seite 36: Einstellung Der Eingangssignale
Einstellung der Eingangssignale Wahl von YUV/RGB IN Signalen Wählen Sie dies, um die Signale von der an den Anschluss COMPONENT/RGB IN angeschlossenen Quelle zu paaren. YUV/Y, P -Signale „YUV“ RGB-Signale „RGB“ Diese Taste zur Anzeige des Installation-Menüs Konfiguration drücken. Signal Diese Tasten zur Wahl von „YUV/RGB-Eingangswahl“... -
Seite 37: Signal-Menü
Einstellung der Eingangssignale Signal-Menü Hinweis: Das Setup-Menü „Signal“ zeigt für jedes Eingangssignal eine unterschiedliche Einstellungsbedingung an. Konfiguration Diese Taste zur Anzeige des Installation-Menüs Signal drücken. Bildschirmschoner Eingangsbezeichnung Betätigen Sie die Taste zur Wahl von „Signal“. Wobbling YUV/RGB Eingangswahl Power Management Ausschalten bei fehlendem Signal Drücken Sie die Taste, um das Signal-Menü... -
Seite 38: Farbsystem
Einstellung der Eingangssignale Farbsystem „Signal“ im Menü „Konfi gration“ während des Video (S Video)-Eingangssignals wählen.(Das „Signal [AV]“-Menü wird angezeigt.) Diese Tasten zur Wahl von „Farbsystem“ drücken. [ Video ] Signal Diese Tasten zur Wahl der einzelnen Funktionen 3D Y/C Filter drücken. -
Seite 39: Rauschminderung
Einstellung der Eingangssignale Rauschminderung Drücken zur Wahl von „Rauschminderung“. Rauschminderung Diese Taste zur Wahl von „Aus“, „Auto“, „Min“, „Mittel“ oder „Max“ drücken. Auto: Die Rauschminderung wird automatisch aus „Min“, „Mittel“ oder „Max“ ausgewählt. Hinweis: Rauschminderung kann eingestellt werden, während ein Video oder Komponentensignal abgespielt wird. Sync-Signal Diese Funktion steht nur bei Einspeisung eines Eingangssignals vom PC IN-Anschluss zur Verfügung. -
Seite 40: Eingangssignal-Anzeige
Einstellung der Eingangssignale Eingangssignal-Anzeige Hier werden Frequenz und Typ des aktuellen Eingangssignals angezeigt. Diese Anzeige gilt nur für Component/RGB/PC- und Digital-Eingangssignale. Anzeigebereich: H-Freq. 63.98 Horizontal 30 - 110 kHz V-Freq. 60.02 Vertikal 48 - 120 Hz Signalformat 1280×1024/60 Bei Zuleitung eines Digitalsignals wird die Bildpunktfrequenz angezeigt. H-Freq. -
Seite 41: Optionsanpassung
Optionsanpassung Options Drücken Sie diese Taste zum Aufruf des Setup-Menüs. On screen display Initial input Drücken Sie diese Taste zur Auswahl der OSD Sprache. Failover input Initial VOL level Maximum VOL level Input lock Button lock Drücken Sie diese Taste länger als 3 Sekunden. Remocon User level Drücken Sie diese Taste zur Options... - Seite 42 Optionsanpassung Gegenstand Einstellungen Sperrt die Operation des Eingangswechsels. VIDEO Component/RGB HDMI1 HDMI2 Hinweise: Input lock • Nur das eingestellte Signal wird angezeigt. (siehe Seite 15) • Wenn diese Option auf „Off“ gesetzt ist, kann der Eingangswechsel verwendet werden. MENU&ENTER Off: Alle Tasten am Hauptgerät können verwendet werden. MENU ENTER/ MENU&ENTER: Sperrt die Tasten...
-
Seite 43: Fehlersuche
Fehlersuche Stellen Sie die Störungsursache anhand einiger einfacher Prüfungen fest, bevor Sie einen Kundendienst anrufen. Störung Prüfungen Bild Elektrische Geräte Automobile, Motorräder Bildstörungen Tonstörungen Fluoreszenzröhren Lautstärkepegel Normales Bild Kein Ton (Kontrollieren, ob die Tonabschaltfunktion mit der Fernbedienung eingeschaltet wurde.) Nicht an einer Netzsteckdose angeschlossen Netzschalter nicht eingeschaltet Kein Bild Kein Ton... -
Seite 44: Gültige Eingangssignale
Gültige Eingangssignale PC-Signale Markierung: Gültiges Eingangssignal Horizontale Vertikale RGB IN PC IN DVI-D IN HDMI1 Signal Frequenz (kHz) Frequenz (Hz) (Dot clock (MHz)) (Dot clock (MHz)) (Dot clock (MHz)) HDMI2 640x400@70Hz 31,46 70,07 * (25,17) * (25,17) * (25,17) 640x400@85Hz 37,86 85,08 * (31,5) - Seite 45 Gültige Eingangssignale Komponentensignale Markierung: Gültiges Eingangssignal HDMI1 Horizontale Vertikale COMPONENT IN DVI-D IN Signal Frequenz (kHz) Frequenz (Hz) (Dot clock (MHz)) (Dot clock (MHz)) HDMI2 1 525(480)/60i 15,73 59,94 * (13,5) * (27,0) 2 525(480)/60p 31,47 59,94 * (27,0) * (27,0) 3 625(575)/50i 15,63 50,00...
-
Seite 46: Transportzustand
Transportzustand Mit dieser Funktion kann das Gerät auf die Herstellereinstellungen zurückgesetzt werden. Konfiguration Diese Taste zur Anzeige des Konfi guration-Menüs drücken. Signal Bildschirmschoner Eingangsbezeichnung Wobbling YUV/RGB Eingangswahl Drücken Sie diese Taste zur Auswahl der „OSD Sprache“. Power Management Ausschalten bei fehlendem Signal Ausschalten bei Nichtbetätigung Drücken Sie diese Taste länger als 3 Sekunden. -
Seite 47: Technische Daten
Technische Daten TH-42LF25ER TH-47LF25ER Netzspannung 220 – 240 V Wechselstrom, 50/60 Hz Nennaufnahme Normalbetrieb 240 W 290 W Betriebsbereitschaft 0,2 W 0,2 W Ausgeschalteter Zustand 0,2 W 0,2 W LCD-Displaypanel 42-Zoll IPS-Panel, 16:9 Seitenverhältnis 47-Zoll IPS-Panel, 16:9 Seitenverhältnis Bildschirmgröße 930 mm (B) × 523 mm (H) × 1.067 mm 1.040 mm (B) ×... -
Seite 48: Modell- Und Seriennummer
Modellnummer Seriennumer Name und Adresse des Herstellers gemäß der Richtlinie 2001/95/EG, umgesetzt durch das GPSG vom 06.01.2004, Paragraph 5 : Panasonic AVC Networks Czech, s. r. o. U Panasoniku 1 320 84 Plzeň Česká republika Webseite : http://panasonic.net ©...
