Vu+ Duo Benutzerhandbuch Seite 17

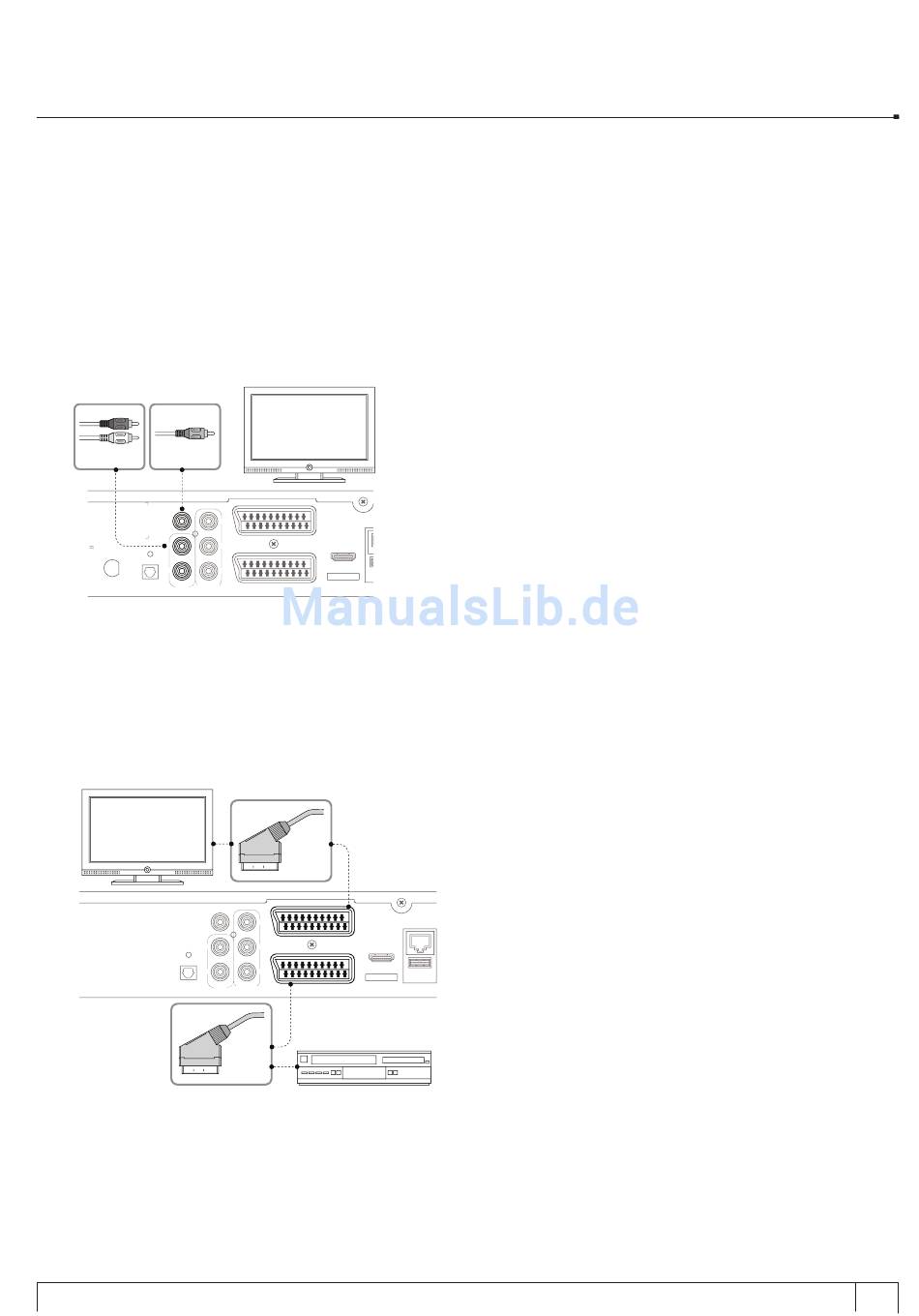

C. Anschließen des Fernsehers über ein RCA-Kabel (Videokabel)
Der Vu+ verfügt auch über einen Composite Video-Anschluss. Am Ende des Composite-Kabels
befinden sich in der Regel drei Stecker: ein Videostecker (gelb) und zwei Audiostecker (weiß und
rot). Die folgende schematische Abbildung zeigt den Anschluss des Fernsehers an den Vu+:
Audio
VIDEO
VIDEO VIDEO Y
150 MHz
L L
Pb
V max. 400mA
R R Pr
LNB2 S/PDIF
AUDIO COMPONENT
INPUT
D. Anschließen des Fernsehers (und Videorekorders) über SCART-Kabel
Für Analog-Fernseher ist der Anschluss über SCART-Kabel die häufigste Methode. Die folgende
schematische Abbildung zeigt den Anschluss des Fernsehers an den Vu+ über ein SCART-Kabel.
VIDEO
L
R
S/PDIF
AUDIO COMPONENT
VCR
SCART
TV
SCART
VIDEO
TV SCART
HDMI
E-SATA
VCR SCART
TV
SCART
Y Ethernet
TV SCART TV SCART
Pb
HDMI
Pr
E-SATA
VCR SCART VCR SCART
VCR
Y
Ethernet
+
Vu Benutzerhandbuch
17
