7. ATX-Stromanschlüsse (24-pol. EATXPWR, 4-pol. ATX12V)
Diese Anschlüsse sind für die AT�-Stromversorgungsstecker vorgesehen.
Sie sind so aufgebaut, dass sie mit den Steckern in nur einer Richtung
zusammenzupassen. Drücken Sie den Stecker in der korrekten Ausrichtung
fest auf den Anschluss, bis er komplett eingerastet ist.
•
•

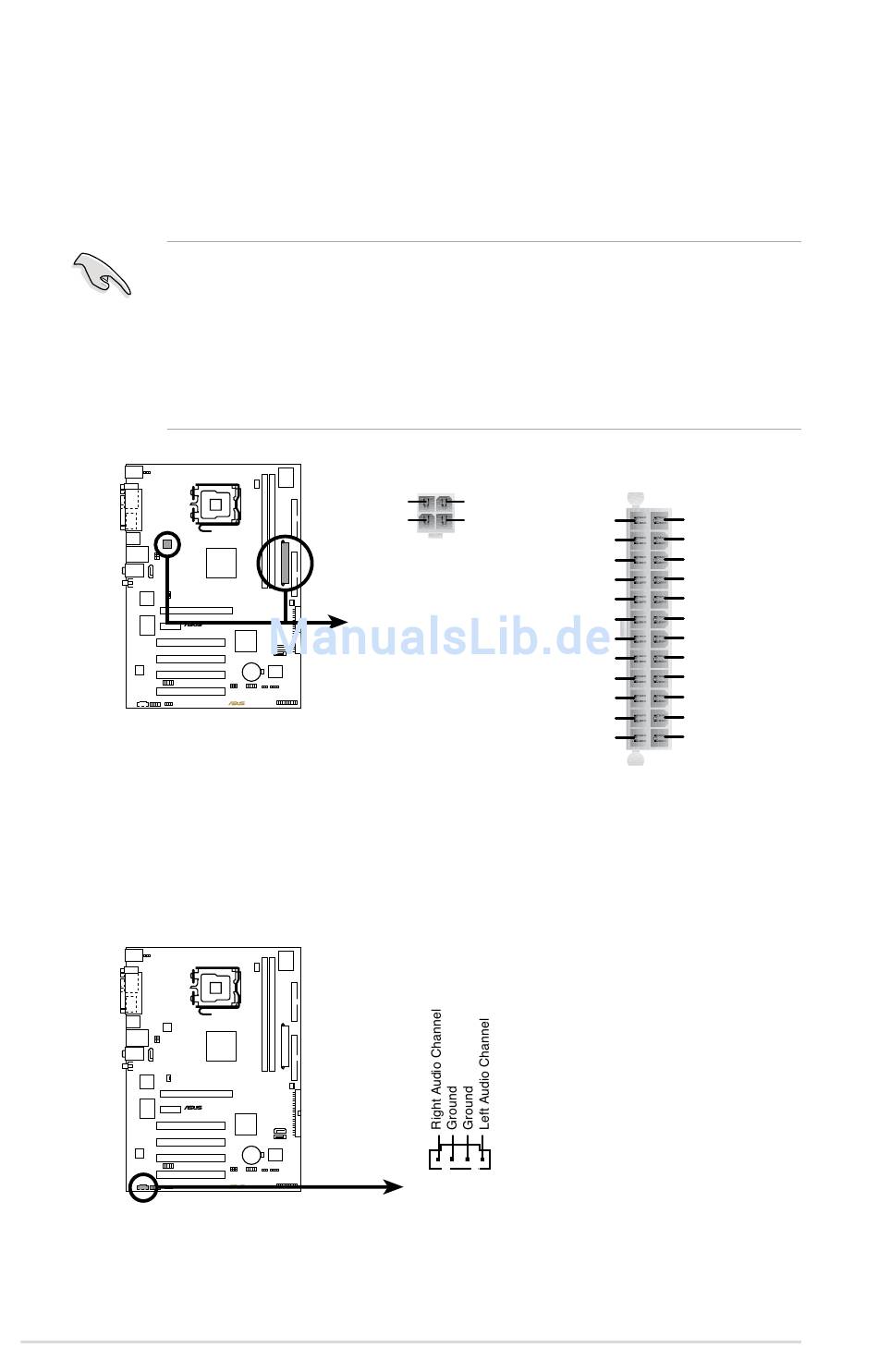

P5VD2-X ATX power connectors
8. Interner Audioanschlüsse (4-pol. CD [schwarz])
Mit diesen Anschlüssen können Sie Stereo-Audiosignale von Quellen wie
CD-ROM-Laufwerken, dem TV-Tuner, oder MPEG-Karten empfangen.
P5VD2-X Internal audio connector
1-32
Vergessen Sie nicht, den 4-pol. ATX +12V-Stromstecker
anzuschließen. Andernfalls lässt sich das System nicht starten.
Es wird empfohlen, ein Netzteil mit höherer Ausgangsleistung
(min. 300W) zu verwenden, wenn Sie ein System mit mehreren
Stromverbrauch-intensiven Geräten einrichten. Wenn nicht
genügend Leistung vorhanden ist, kann das System instabil oder
möglicherweise gar nicht erst gestartet werden.
+12V DC
P5VD2-X
®
P5VD2-X
®
ATX12V
GND GND
+12V DC
CD(Black)
EATXPWR
+3 Volts +3 Volts
-12 Volts +3 Volts
Ground Ground
PSON# +5 Volts
Ground Ground
Ground +5 Volts
Ground Ground
-5 Volts Power OK
+5 Volts +5V Standby
+5 Volts +12 Volts
+5 Volts +12 Volts
Ground +3 Volts
Kapitel 1: Produkteinführung
