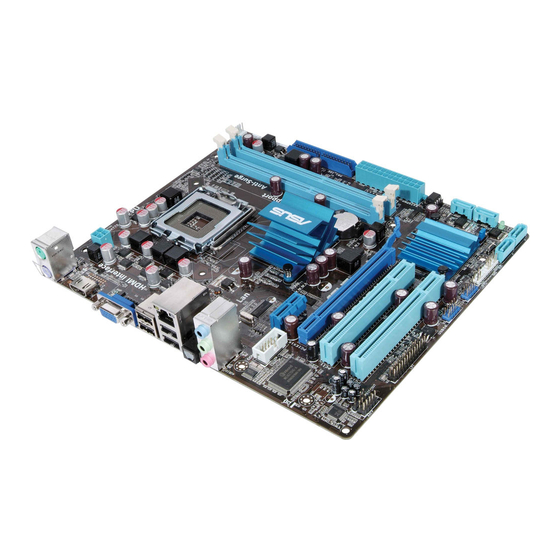

Asus P5G41T-M Handbuch

Asus P5G41T-M Handbuch

Vorschau ausblenden Andere Handbücher für P5G41T-M:
Inhaltsverzeichnis

Werbung

Quicklinks

P5G41T-M

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus P5G41T-M

Inhaltszusammenfassung für Asus P5G41T-M

  • Seite 1 P5G41T-M...
  • Seite 2 ASUS genehmigte Reparaturen, Modifizierung oder Abwandlungen; oder (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS STELLT DIESES HANDBUCH “SO, WIE ES IST”, OHNE DIREKTE ODER INDIREKTE GARANTIEN, EINSCHLIESSLICH, JEDOCH NICHT BESCHRÄNKT AUF GARANTIEN ODER KLAUSELN DER VERKÄUFLICHKEIT ODER TAUGLICHKEIT FÜR EINEN BESTIMMTEN ZWECK,...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Erklärungen ....................vi Sicherheitsinformationen ................. vii Über dieses Handbuch ................vii P5G41T-M Spezifikationsübersicht ............ix Kapitel 1: Produkteinführung Willkommen! ................. 1-1 Paketinhalt ..................1-1 Sonderfunktionen ................ 1-1 1.3.1 Leistungsmerkmale des Produkts ........1-1 1.3.2 Innovative ASUS-Funktionen .......... 1-2 Bevor Sie beginnen ..............1-4 Motherboard-Übersicht ...............
  • Seite 4 Support-DVD-Informationen ......... 1-26 Kapitel 2: BIOS-Informationen Verwalten und Aktualisieren des BIOS ........2-1 2.1.1 ASUS Update-Programm ..........2-1 2.1.2 ASUS EZ Flash 2-Programm .......... 2-2 2.1.3 ASUS CrashFree BIOS-Programm ......... 2-3 BIOS-Setupprogramm ..............2-4 2.2.1 BIOS-Menübildschirm ............. 2-5 2.2.2 Menüleiste ............... 2-5 2.2.3...
  • Seite 5 Boot-Menü .................. 2-17 2.6.1 Boot Device Priority ............2-17 2.6.2 Boot Settings Configuration .......... 2-17 2.6.3 Security ................. 2-18 Tools-Menü ................. 2-20 2.7.1 ASUS EZ Flash 2 ............2-20 2.7.2 Express Gate ..............2-20 2.7.3 AI NET 2................ 2-20 Exit-Menü ..................2-21...

  • Seite 6: Erklärungen

    Reach Die rechtliche Rahmenbedingungen für REACH (Registration, Evaluation, Authorisation, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter http://green.asus.com/english/REACH.htm. Werfen Sie das Motherboard NICHT in den normalen Hausmüll. Dieses Produkt wurde entwickelt, um ordnungsgemäß...

  • Seite 7: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 8: In Diesem Handbuch Verwendete Symbole

    Weitere Informationsquellen An den folgenden Quellen finden Sie weitere Informationen und Produkt- sowie Software- Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS-Hardware und Softwareprodukte. ASUS-Webseiten sind in den ASUS-Kontaktinformationen aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt sind.

  • Seite 9: P5G41T-M Spezifikationsübersicht

    ® Unterstützt Intel Hyper-Threading-Technologie und ® Enhanced Intel SpeedStep -Technologie (EIST) ® Unterstützt Intel 45nm Multikern-Prozessoren ® * Beziehen Sie sich auf www.asus.com für die Liste der unterstützten Intel -Prozessoren ® Chipsatz Northbridge: Intel ® Southbridge: Intel ICH7 ® Front Side Bus...
  • Seite 10 P5G41T-M Spezifikationsübersicht ASUS ASUS CrashFree BIOS 3 Sonderfunktionen ASUS AI NET 2 ASUS Q-Fan ASUS EZ Flash 2 ASUS MyLogo 2 ASUS Anti-Surge Protection ASUS Turbo Key ASUS Express Gate ASUS EPU-4 Engine Rücktafelanschlüsse 1 x PS/2-Tastaturanschluss 1 x PS/2-Mausanschluss...

  • Seite 11: Kapitel 1: Produkteinführung

    Kapitel 1 Produkteinführung Willkommen! Vielen Dank für den Kauf eines ASUS P5G41T-M Motherboards! ® Eine Vielzahl von neuen Funktionen und neuesten Technologien sind in dieses Motherboard integriert und machen es zu einem weiteren hervorragenden Produkt in der langen Reihe der ASUS Qualitäts-Motherboards!

  • Seite 12: Intel ® G41 Chipsatz

    Kontrolle über den angemessenen Stromverbrauch, um Energie und Energiekosten zu sparen. Turbo Key Mit ASUS Turbo Key können Sie den Stromtaste des PCs in eine Übertaktungstaste verwandeln. Nach der einfachen Einrichtung kann Turbo Key die Systemleistung erhöhen, ohne dafür die Arbeit oder das Spiel unterbrechen zu müssen—einfach mit nur einen Fingerdruck!

  • Seite 13: Asus Express Gate

    Windows Betriebssystems ermöglicht. ® • ASUS Express Gate erlaubt die Installation auf SATA-, USB- und Flashlaufwerken mit mindestens 1.2GB freien Speicherplatz. Wenn auf USB- oder Flashlaufwerken installiert wird, verbinden Sie die Laufwerke mit den Motherboard USB-Anschlüssen, bevor Sie den Computer einschalten.

  • Seite 14: Bevor Sie Beginnen

    Bevor Sie beginnen Beachten Sie bitte vor dem Installieren der Motherboard-Komponenten oder dem Ändern von Motherboard-Einstellungen folgende Vorsichtsmaßnahmen. • Ziehen Sie das Netzkabel aus der Steckdose heraus, bevor Sie eine Komponente anfassen. • Tragen Sie vor dem Anfassen von Komponenten eine geerdete Manschette, oder berühren Sie einen geerdeten Gegenstand bzw.

  • Seite 15: Motherboard-Übersicht

    Schraubenlöcher Stecken Sie sechs (6) Schrauben in die eingekreisten Löcher, um das Motherboard am Gehäuse zu befestigen. Ziehen Sie die Schrauben NICHT zu fest! Das Motherboard könnte sonst beschädigt werden. Diese Seite auf die Rückseite des Computergehäuses legen ASUS P5G41T-M...

  • Seite 16: Motherboard-Layout

    1.5.3 Motherboard-Layout 1.5.4 Layoutbeschreibung Anschlüsse/Jumper/Steckplätze/LED Seite Anschlüsse/Jumper/Steckplätze/LED Seite ATX-Stromanschluss (24-pol. EATXPWR, 1-21 Onboard LED (SB_PWR) 4-pol. ATX12V) CPU- und Gehäuselüfteranschlüsse 1-20 Systemtafelanschluss (20-8-pol. PANEL) 1-24 (4-pol. CPU_FAN, 3-pol. CHA_FAN) Intel LGA775 CPU-Sockel USB-Anschlüsse (10-1-pol. USB56, USB78) 1-25 DDR3 DIMM-Steckplätze 1-12 LPT-Anschluss (26-1-pol.

  • Seite 17: Zentralverarbeitungseinheit (Cpu)

    ASUS übernimmt nur die Reparaturkosten, wenn die Schäden durch die Anlieferung entstanden sind. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS nimmt die Return Merchandise Authorization (RMA)- Anfrage nur an, wenn das Motherboard mit der Abdeckung am LGA775-Sockel geliefert wurde.
  • Seite 18 Drücken Sie den Arretierhebel mit Ihrem Halteriegel Daumen (A) und schieben ihn nach links (B), bis er von dem Halteriegel losgelassen wird. Um Schäden an den Sockelpolen zu vermeiden, entfernen Sie bitte die PnP-Abdeckung nicht vor dem Beginn der CPU-Installation. Arretierhebel Heben Sie den Arretierhebel in Pfeilrichtung PnP-Abdeckung...
  • Seite 19 Haut gerät, waschen Sie sie so schnell wie möglich ab und suchen Sie einen Arzt auf. Um Kontamination zu vermeiden, sollten Sie die Paste NICHT direkt mit den Fingern verteilen. Machen Sie die Deckplatte zu (A) und drücken dann den Arretierhebel (B), bis er in den Halteriegel einrastet. ASUS P5G41T-M...

  • Seite 20: Installieren Des Cpu-Kühlkörpers Und Lüfters

    1.6.2 Installieren des CPU-Kühlkörpers und Lüfters Der Intel LGA775 Prozessor benötigt eine speziell konzipierte Kühlkörper-Lüfter-Einheit, um ® eine optimale Wärmekondition und Leistung sicherzustellen. • Wenn Sie einen kompletten Intel -Prozessor kaufen, ist die CPU-Lüfter-Kühlkörper- ® Einheit beigelegt. Wenn Sie eine CPU separat kaufen, verwenden Sie bitte unbedingt nur den von Intel --genehmigten Allrichtungskühlkörper und Lüfters.

  • Seite 21: Deinstallieren Des Cpu-Kühlkörpers Und Lüfters

    So deinstallieren Sie den CPU-Kühlkörper und Lüfter: Trennen Sie das CPU-Lüfterkabel von dem Anschluss am Motherboard. Drehen Sie jeden Druckstift gegen den Uhrzeigersinn. Ziehen Sie jeweils zwei Druckstifte diagonal nach oben heraus, um die Kühlkörper- Lüfter-Einheit von dem Motherboard zu lösen. ASUS P5G41T-M 1-11...

  • Seite 22: Systemspeicher

    Entfernen Sie vorsichtig die Kühlkörper/ Lüftereinheit vom Motherboard. Drehen Sie die Druckstifte im Uhrzeigesinn, um eine richtige Ausrichtung beim Wiedereinsetzen sicher zu stellen. Systemspeicher 1.7.1 Übersicht Das Motherboard ist mit zwei Double Data Rate 3 (DDR3) Dual Inline Speichermodulen (DIMM)-Steckplätzen ausgestattet. Die nachstehende Abbildung zeigt die Position der DDR3 DIMM-Steckplätze an: Kanal Steckplätze...

  • Seite 23: Speicherkonfigurationen

    Im Ausgangszustand arbeiten einige übertaktete Speichermodule mit einer niedrigeren Frequenz als vom Hersteller angegeben. • Die Speichermodule benötigen evtl. bei der Übertaktung und bei der Nutzung mit voller Systemlast (mit zwei DIMMs) ein besseres Kühlsystem. P5G41T-M Motherboard Liste qualifizierter Anbieter (QVL) DDR3-1066 MHz DIMM-Sockel Unterstützung Anbieter Artikelnummer Größe...
  • Seite 24 A*: Unterstützt ein Modul, das in einer Single Channel-Konfiguration in einen beliebigen Steckplatz gesteckt wird. • B*: Unterstützt ein Modulpaar, das in die beiden blauen Steckplätze gesteckt wird als ein Paar einer Single Channel-Speicherkonfiguration Die aktuelle Liste qualifizierter Anbieter finden Sie auf der ASUS-Webseite www.asus.com. 1-14 Kapitel 1: Produkteinführung...

  • Seite 25: Installieren Eines Dimms

    Drücken Sie die Haltebügel gleichzeitig nach außen, um den DIMM-Steckplatz zu entriegeln. Halten Sie das DIMM-Modul beim Drücken der Haltebügel leicht mit Ihren Fingern fest. Das DIMM-Modul könnte plötzlich herausspringen und beschädigt werden. DIMM-Kerbe Kerbe Entfernen Sie das DIMM-Modul vom Steckplatz. ASUS P5G41T-M 1-15...

  • Seite 26: Erweiterungssteckplätze

    Erweiterungssteckplätze Später wollen Sie eventuell Erweiterungskarten installieren. Folgende Unterabschnitte beschreiben diese Steckplätze und die von ihnen unterstützen Erweiterungskarten. Das Netzkabel muss unbedingt vor der Installation oder dem Entfernen der Erweiterungskarten ausgesteckt werden. Ansonsten können Sie sich verletzen und die Motherboardkomponenten beschädigen. 1.8.1 Installieren einer Erweiterungskarte So installieren Sie eine Erweiterungskarte:...

  • Seite 27: Jumper

    • Sie müssen das RTC nicht löschen, wenn das System wegen Übertaktung hängt. Verwenden Sie die C.P.R. (CPU Parameter Recall)-Funktion, wenn ein Systemfehler wegen Übertaktung auftritt. Sie müssen nur das System ausschalten und neu starten, das BIOS stellt automatisch die Standardwerte für die Parametereinstellungen wieder her. ASUS P5G41T-M 1-17...

  • Seite 28: Anschlüsse

    1.10 Anschlüsse 1.10.1 Rücktafelanschlüsse PS/2 Mausanschluss (grün). Dieser Anschluss ist für eine PS/2-Maus. LAN (RJ-45)-Anschluss. Dieser Anschluss ermöglicht Gigabit-Verbindungen zu einem Local Area Network (LAN) mittels eines Netzwerk-Hub. Für die LED-Anzeigen am LAN-Anschluss sehen Sie die nachfolgende Tabelle. SPEED ACT/LINK LED-Anzeigen am LAN-Anschluss Aktivitäts-/Verbindungs- LED Geschwindigkeits-LED...

  • Seite 29: Interne Anschlüsse

    Element Front Panel Type im BIOS auf [HD Audio] eingestellt sein. Wenn Sie statt dessen ein AC‘ 97-Fronttafelaudiomodul anschließen möchten, stellen Sie das Element auf [AC97] ein. Ab Werk ist der Anschluss auf [HD Audio] gestellt. Siehe 2.4.3 Chipset für Details. ASUS P5G41T-M 1-19...
  • Seite 30 Belüftung innerhalb des Systems kann die Motherboard-Komponenten beschädigen. Dies sind keine Jumper! Setzen Sie KEINE Jumpersteckbrücke auf die Lüfteranschlüsse! Nur der 4-pol. CPU-Lüfteranschluss unterstützt die ASUS Q-Fan-Funktion. Digitaler Audioanschluss (4-1 pol. SPDIF_OUT) Dieser Anschluss dient zum Verbinden des Sony-Philips Digital-Interface S/PDIF- Audiomoduls.
  • Seite 31 Sie ein System mit vielen stromverbrauchenden Geräten einrichten. Das System wird möglicherweise instabil oder kann nicht booten, wenn die Stromversorgung nicht ausreicht. • Wenn Sie sich über die Mindeststromanforderungen Ihres Systems nicht sicher sind, hilft Ihnen evtl. der Leisungsrechner unter http://support.asus.com/PowerSupplyCalculator/PSCalculator.aspx?SLanguage=de-de ASUS P5G41T-M 1-21...
  • Seite 32 Serial ATA-Anschlüsse (7-pol. SATA1-4) Diese Anschlüsse sind für die Serial ATA-Signalkabel von Serial ATA 3 Gb/s- Festplatten und optischen Laufwerken vorgesehen. Serial ATA 3 Gb/s ist rückwärts kompatibel mit Serial ATA 1.5 Gb/s-Spezifikationen. Die Datenübertragungsrate von Serial ATA 3Gb/s ist schneller als das normale parallele ATA mit 133 MB/s (Ultra DMA/133).
  • Seite 33 DMA-Kabelanschluss passt. Dies verhindert eine falsche Einsteckrichtung beim Anschließen des IDE-Kabels. • Verwenden Sie für Ultra DMA 100/66/33 IDE-Geräte ein 80-adriges IDE-Kabel. Falls einer der Gerätejumper auf “Cable-select” eingestellt ist, müssen die anderen Gerätejumper ebenfalls so eingestellt werden. ASUS P5G41T-M 1-23...
  • Seite 34 Systemtafelanschluss (20-8-pol. PANEL) Dieser Anschluss unterstützt mehrere Gehäusegebundene Funktionen. • Systemstrom-LED (2-pol. PLED) Dieser 2-pol. Anschluss wird mit der System-Strom-LED verbunden. Verbinden Sie das Strom-LED-Kabel vom Computergehäuse mit diesem Anschluss. Die System-Strom- LED leuchtet, wenn Sie das System einschalten. Sie blinkt, wenn sich das System im Energiesparmodus befindet.
  • Seite 35 Dieser Sockel ist für einen seriellen (COM-) Anschluss gedacht. Verbinden Sie das serielle Anschlussmodulkabel mit diesem Sockel und befestigen Sie das Modul anschließend an einer Steckplatzaussparung an der Rückseite des Computergehäuses. Das COM-Modul muss separat erworben werden. ASUS P5G41T-M 1-25...

  • Seite 36: Software-Unterstützung

    Hilfsprogramme, die Sie installieren können, um alle Motherboard-Funktionen nutzen zu können. Der Inhalt der Support-DVD kann jederzeit und ohne Ankündigung geändert werden. Bitte besuchen Sie für Updates die ASUS-Webseite www.asus.com. Ausführen der Support-DVD Legen Sie die Support-DVD in das optische Laufwerk. Die DVD zeigt automatisch das Treibermenü...

  • Seite 37: Kapitel 2: Bios-Informationen

    Wählen Sie die Option BIOS über das Internet aktualisieren aus dem Pulldown- Menü und klicken dann auf Weiter. Wählen Sie die Ihnen am nächsten gelegenen ASUS FTP-Ort aus, um starken Netzwerkverkehr zu vermeiden, oder klicken Sie auf Automatische Auswahl. Klicken Sie auf Weiter.

  • Seite 38: Asus Ez Flash 2-Programm

    ASUS EZ Flash 2 ermöglicht Ihnen die BIOS-Aktualisierung durchzuführen, ohne auf ein Betriebssystem basierende Hilfsmittel angewiesen zu ein. Bevor Sie das Programm benutzen, laden Sie sich die neuste BIOS-Datei von der ASUS- Webseite www.asus.com herunter. So aktualisieren Sie das BIOS über EZ Flash 2:...

  • Seite 39: Asus Crashfree Bios-Programm

    • Die BIOS-Datei auf der Support-DVD ist vielleicht nicht die neueste BIOS-Version. Sie können diese von der ASUS-Webseite www.asus.com herunterladen. • Die Erkennung der Wechseldatenträger durch ASUS CrashFree BIOS variiert mit verschiedenen Motherboard-Modellen. Für Motherboards ohne Diskettenlaufwerksanschluss, bereiten Sie vorher bitte einen USB-Flashspeicher vor.

  • Seite 40: Bios-Setupprogramm

    • Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie die ASUS-Webseite www.asus.com, um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen. Kapitel 2: BIOS-Informationen...

  • Seite 41: Bios-Menübildschirm

    Hier können Sie die Systemstartkonfiguration ändern Tools Hier können Sie die Einstellung für Sonderfunktionen konfigurieren Exit Hier können Sie die Beenden-Optionen wählen und die Standardeinstellungen laden Verwenden Sie die Pfeiltasten, um Elemente im Menü auszuwählen und die Einstellungen zu ändern. ASUS P5G41T-M...

  • Seite 42: Navigationstasten

    2.2.3 Navigationstasten In der unteren rechten Ecke eines Menübildschirms werden Navigationstasten für das jeweilige Menü angezeigt. Verwenden Sie diese Navigationstasten, um Elemente im Menü auszuwählen und die Einstellungen zu ändern. Manche Navigationstasten sind von Bildschirm zu Bildschirm verschieden. 2.2.4 Menüelemente Wenn ein Element auf der Menüleiste markiert ist, werden die speziellen Elemente für dieses Menü...

  • Seite 43: Main-Menü

    [CDROM], wenn Sie ein CD-ROM-Laufwerk konfigurieren. Wählen Sie [ARMD] (ATAPI Removable Media Device), wenn Ihr Gerät ein ZIP-, LS-120- oder MO-Laufwerk ist. Konfigurationsoptionen: [Not Installed] [Auto] [CDROM] [ARMD] Dieses Element erscheint bei der Auswahl der SATA 1/2/3/4-Geräte nicht. ASUS P5G41T-M...

  • Seite 44: Storage Configuration

    LBA/Large Mode [Auto] Hier können Sie den LBA-Modus aktivieren oder deaktivieren. Wenn Ihr Gerät den LBA-Modus unterstützt und das Gerät nicht zuvor unter deaktiviertem LBA-Modus formatiert wurde, dann wählen Sie bitte [Auto], um den LBA-Modus zu aktivieren. Konfigurationsoptionen: [Disabled] [Auto] Block (Multi-sector Transfer) M [Auto] Hier können Sie die Multi-Sektorenübertragungen aktivieren oder deaktivieren.

  • Seite 45: System Information

    CPU-Frequenz zu bestimmen. Sie können eine der voreingestellten Übertaktungs- Konfigurationsoptionen auswählen. Manual - erlaubt Ihnen die manuelle Auswahl der Übertaktungsparameter. Auto - wählt die optimalen Einstellungen für das System. Overclock Profile - ladet die Übertaktungsprofile mit optimalen Parametern für Stabilität beim übertakten. ASUS P5G41T-M...

  • Seite 46: Dram Frequency [Auto]

    Das folgenden zwei Elemente erscheinen nur, wenn das Element AI Overclocking auf [Manual] eingestellt wurde. CPU Frequency [xxx] Zeigt die vom Takter an den System- und PCI-Bus gemeldete Frequenz. Der Wert dieses Elements wird von BIOS automatisch erkannt. Benutzen Sie die <+> und <->-Tasten, um die CPU-Frequenz einzustellen.

  • Seite 47: Cpu Configuration

    • Tippen Sie die Verhältnisse direkt ein. C1E Support [Enabled] Erlaubt die Aktivierung/Deaktivierung von C1E Support. Konfigurationsoptionen: [Disabled] [Enabled] Max CPUID Value Limit [Disabled] Die Einstellung [Enabled] ermöglicht alten Betriebssystemen, ohne Unterstützung für CPUs mit erweiterten CPUID-Funktionen, zu starten. Konfigurationsoptionen: [Disabled] [Enabled] ASUS P5G41T-M 2-11...

  • Seite 48: Chipset

    Intel(R) Virtualization Tech [Enabled] Aktiviert oder deaktiviert die Intel Virtualization-Technologie. Virtualisierung, erweitert ® durch die Intel Virtualization-Technologie erlaubt es einer Arbeitsumgebung, mehrere ® Betriebssysteme und Anwendungen auf unabhängigen Partitionen auszuführen. Durch Virtualisierung kann ein Computersystem als mehrere virtuelle Systeme agieren. Konfigurationsoptionen: [Enabled] [Disabled] CPU TM Function [Enabled] Aktiviert die Intel...

  • Seite 49: Onboard Devices Configuration

    Konfigurationsoptionen: [DMA0] [DMA1] [DMA3] EPP Version [1.9] Erscheint nur, wenn der Modus der parallelen Schnittstelle zu [EPP] gesetzt wird. Konfigurationsoptionen: [1.9] [1.7] Parallel Port IRQ [IRQ7] Erlaubt die Auswahl des IRQ für die parallele Schnittstelle. Konfigurationsoptionen: [IRQ5] [IRQ7] ASUS P5G41T-M 2-13...

  • Seite 50: Usb Configuration

    2.4.5 USB Configuration Die Elemente in diesem Menü gestatten Ihnen, die USB-verwandten Funktionen einzustellen. Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>, um die Konfigurationsoptionen anzeigen zu lassen. Die Elemente Module Version und USB Devices Enabled zeigen automatisch erkannte Werte an.

  • Seite 51: Pci Pnp

    APIC (Advanced Programmable Interrupt Controller) aktivieren oder deaktivieren. Der ACPI APIC-Tabellenzeiger wird in der RSDT-Zeigerliste einbezogen, wenn [Enabled] gewählt wurde. Konfigurationsoptionen: [Disabled] [Enabled] 2.5.4 Anti Surge Support [Enabled] Aktiviert oder deaktiviert den Stromstoßschutz. Konfigurationsoptionen: [Disabled] [Enabled] ASUS P5G41T-M 2-15...

  • Seite 52: Apm Configuration

    2.5.5 APM Configuration Restore on AC Power Loss [Power Off] Die Einstellung [Power Off] lässt den Computer nach einem Stromausfall ausgeschaltet bleiben. Wenn auf [Power On] gesetzt, schaltet den Computer nach einem Stromausfall erneut ein. [Last State] veranlasst den Computer in den ursprünglichen Status vor dem Stromausfall - ausgeschaltet oder eingeschaltet - zurückzukehren.

  • Seite 53: Boot-Menü

    • Um boot device während des Systemstarts aufzurufen, drücken Sie <F8>, wenn das ASUS-Logo erscheint. • Um das Windows Betriebssystem im gesicherten Modus hochzufahren, folgen Sie ® einer dieser Methoden: Drücken Sie <F5> wenn das ASUS-Logo erscheint. • Drücken Sie <F8> nach POST. • 2.6.2 Boot Settings Configuration...

  • Seite 54: Full Screen Logo [Enabled]

    Full Screen Logo [Enabled] Hier können Sie die Anzeige eines Vollbildschirm-Logos aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] Wählen Sie [Enabled] für dieses Element, um die ASUS MyLogo2™-Funktion zu verwenden. AddOn ROM Display Mode [Force BIOS] Hier können Sie den Anzeigemodus für optionales ROM einstellen.

  • Seite 55: Change User Password

    Wählen Sie dieses Element, um das Benutzerkennwort zu löschen. Password Check [Setup] Wählen Sie [Setup], wenn ein Passwort vor dem BIOS-Zugriff abgefragt werden soll. Wählen Sie [Always], wenn ein Passwort beim Systemstart und Aufrufen von BIOS abgefragt werden soll. Konfigurationsoptionen: [Setup] [Always] ASUS P5G41T-M 2-19...

  • Seite 56: Tools-Menü

    2.7.1 ASUS EZ Flash 2 Hier können Sie ASUS EZ Flash 2 ausführen. Wenn Sie die <Eingabetaste> drücken, erscheint eine Bestätigungsnachricht. Wählen Sie mit der linken/rechten Pfeiltaste zwischen [Yes] oder [No] und drücken Sie die <Eingabetaste>, um Ihre Wahl zu bestätigen. Siehe Abschnitt 2.1.2 ASUS EZ Flash 2 für Details.

  • Seite 57: Exit-Menü

    Bei Wahl dieser Option oder Drücken der Taste <F5> erscheint ein Bestätigungsfenster. Wählen Sie OK, um die Standardwerte zu laden. Wählen Sie Exit & Save Changes oder ändern Sie andere Punkte, bevor Sie die Werte in das beständige RAM speichern. ASUS P5G41T-M 2-21...
  • Seite 58 2-22 Kapitel 2: BIOS-Informationen...

  • Seite 59: Asus Kontaktinformationen

    +1-510-739-3777 510-739-3777 +1-510-608-4555 Webseite usa.asus.com Technische Unterstützung Telefon +1-812-282-2787 Support-Fax +1-812-284-0883 Online-Support support.asus.com ASUS COMPUTER GmbH (Deutschland und Österreich) Addresse Harkort Str. 21-23, D-40880 Ratingen, Deutschland +49-2102-959911 Webseite www.asus.de Online-Kontakt www.asus.de/sales Technische Unterstützung Telefon (Komponenten) +49-1805-010923* Telefon (System/Note/Eee/LCD) +49-1805-010920* Support-Fax...
