Motherboard-Übersicht
1.2.1

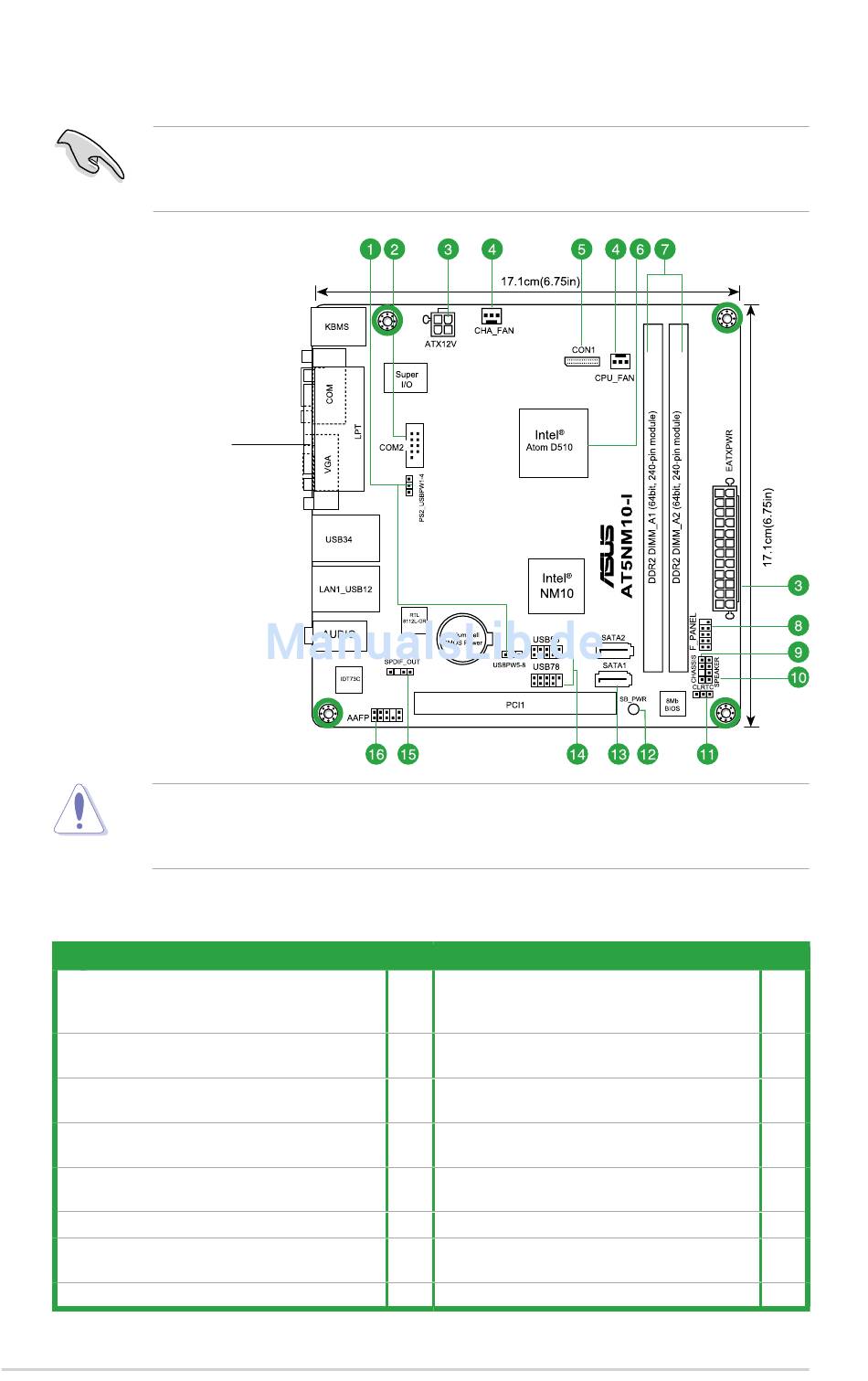

Motherboard-Layout
Vergewissern Sie sich, dass Sie das Motherboard in der richtigen Ausrichtung in das
Gehäuse eingebaut haben. Die Kante mit den externen Anschlüssen muss zur Rückseite
des Gehäuses zeigen.
Diese Seite in Richtung
Rückseite des Compu-
tergehäuses platzieren
Stecken Sie vier Schrauben in die entsprechend mit den Kreisen markierten Löcher, um
das Motherboard am Gehäuse festzuschrauben. Ziehen Sie die Schrauben NICHT zu fest!
Das Motherboard könnte sonst beschädigt werden.
1.2.2
Layout-Inhalt
Anschlüsse/Jumper/Steckplätze/LED
Tastatur/Maus-Strom und USB-Geräte
1.
Weckfunktion (3-pol. PS2_USBPW1-4, 3-pol.
USBPW5-8)
2.
Serieller Anschluss (10-1 pol. COM2)
ATX-Netzanschlüsse (24-pol EATXPWR, 4-pol.
3.
ATX12V)
CPU- und Gehäuselüfteranschlüsse (3-pol.
4.
CPU_FAN, 3-pol. CHA_FAN)
5.
LVDS-Anschluss (30-pol. CON1)
6.
Intel
Atom™ D510-Prozessor
®
7.
DIMM-Steckplatz
8.
Systemtafelanschluss (10-1-pol. F_PANEL)
ASUS AT5NM10-I
Seite
Anschlüsse/Jumper/Steckplätze/LED
Gehäuseeinbruchsanschluss (4-1-pol.
1-10
9.
CHASSIS)
Systemlautsprecheranschluss (4-pol.
1-17
10.
SPEAKER)
1-12
11. RTC RAM löschen (3-pol. CLRTC)
1-15
12. Onboard-LED
Serial ATA-Anschlüsse (7-pol. SATA1,
1-16
13.
SATA2)
1-15
14. USB-Anschlüsse (10-1 pol USB56, USB78)
Digitaler Audioanschluss (4-1-pol.
1-3
15.
SPDIF_OUT)
1-16
16. Fronttafelaudioanschluss (10-1 pol. AAFP)
Seite
1-14
1-14
1-9
1-1
1-13
1-13
1-17
1-15
1-2
