Verwandte Anleitungen für Asus prime a320m-a
Inhaltszusammenfassung für Asus prime a320m-a
- Seite 1 PRIME A320M-A...
- Seite 2 Form reproduziert, übertragen, transkribiert, in Wiederaufrufsystemen gespeichert oder in jegliche Sprache übersetzt werden, abgesehen von vom Käufer als Sicherungskopie angelegter Dokumentation. Die Produktgarantie erlischt, wenn (1) das Produkt ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder geändert wird und wenn (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsinformationen ................iv Über dieses Handbuch ................iv Verpackungsinhalt ..................vi PRIME A320M-A Spezifikationsübersicht ..........vi Kapitel 1: Produkteinführung Motherboard-Übersicht ................1-1 Central Processing Unit (CPU) ..............1-7 Systemspeicher ..................1-8 Kapitel 2: BIOS-Infos BIOS-Setup-Programm ................2-1 EZ Modus ....................2-2 Erweiterter Modus .................. -
Seite 4: Sicherheitsinformationen
Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden. -
Seite 5: Wo Finden Sie Weitere Informationen
In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt- und Software- Updates. ASUS Webseite Die ASUS Webseite enthält aktualisierte Informationen über ASUS Hardware- und Softwareprodukte. Beziehen sich auf die ASUS Kontaktdaten. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. -
Seite 6: Verpackungsinhalt
Dual-Channel-Speicherarchitektur * Hyper DIMM-Unterstützung unterliegt den physikalischen Eigenschaften der einzelnen CPUs. * Schauen Sie auf www.asus.com für die neuesten Speicher QVL (Qualified Vendors List (Liste qualifizierter Anbieter)). Integrierte AMD Radeon™ R-Serie Grafikkarte in der APU der 7. Generation A-Serie Multi-VGA Ausgangsunterstützung: HDMI, D-Sub und DVI-D Anschlüsse - Unterstützt HDMI 1.4b mit einer maximalen Auflösung von 4096 x 2160... - Seite 7 Mittelboard) Zuverlässige Stabilität ASUS 5X PROTECTION III - ASUS SafeSlot Core: Verstärkter PCIe-Steckplatz verhindert Beschädigungen - ASUS LANGuard: schützt das LAN vor Überspannung, Blitzschlägen und Entladungen statischer Elektrizität! - ASUS-Überspannungsschutz: Weltklasse entworfener Schutz des Netzspannungskreises - ASUS Edelstahl-Rückseite E/A : 3x höhere Korrosionsbeständigkeit für eine längere Lebensdauer!
- Seite 8 1 x System Panel Anschluss 128 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM 2.0, SM BIOS 3.0, ACPI 6.1, BIOS Mehrsprachiges BIOS, ASUS EZ Flash 3, ASUS CrashFree BIOS 3, My Funktionen Favorites, letztes Änderungsprotokoll, F12 PrintScreen, ASUS DRAM SPD...
-
Seite 9: Kapitel 1: Produkteinführung

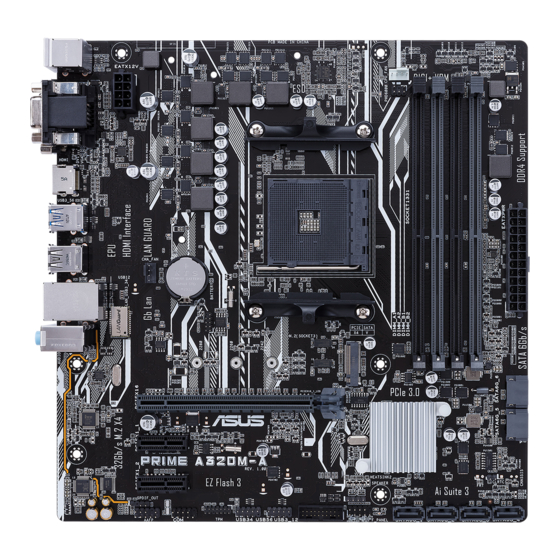

USB3_56 1143 USB12 CHA_FAN LAN_USB3_34 128Mb BIOS AUDIO 2280 2260 2242 Realtek Realtek ® 8111H 8111H PCIEX16 Super ® PCIEX1_1 A320 PRIME A320M-A PCIEX1_2 CLRTC SPEAKER USB3_12 USB34 USB56 AAFP F_PANEL SATA6G_1 SATA6G_2 SATA6G_5 SATA6G_4 Scannen Sie den QR-Code, um detaillierte Definitionen der Pins zu erhalten. ASUS PRIME A320M-A... - Seite 10 • Für ein komplett konfiguriertes System empfehlen wir, dass Sie ein Netzteil (PSU) verwenden, das der ATX 12 V-Spezifikation 2.0 (oder neuere Version) entspricht und mindestens eine Leistung von 300 W liefert. Dieser Netzteiltyp verfügt über 24-polige und 4-polige Stromstecker. • Vergessen Sie NICHT, den 8-poligen EATX +12V Stromstecker anzuschließen. Ansonsten wird das System nicht booten. • Wir empfehlen Ihnen, ein Netzteil mit höherer Ausgangsleistung zu verwenden, wenn Sie ein System mit vielen stromverbrauchenden Geräten verwenden oder wenn Sie weitere Geräte installieren. Das System wird möglicherweise instabil oder kann nicht booten, wenn die Stromversorgung nicht ausreicht. • Wenn Sie sich über die Mindeststromanforderungen für Ihr System nicht sicher sind, beziehen Sie sich auf Empfohlene Netzleistungsrechner auf http://support.asus.com/PowerSupplyCalculator/PSCalculator.aspx?SLanguage = en-us. CPU- und Gehäuselüfteranschlüsse (4-polig CPU_FAN, 4-polig CHA_FAN) Verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen am Motherboard, wobei der schwarze Leiter jedes Kabels zum Erdungsstift des Anschlusses passen muss. Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden. Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-Komponenten beschädigen. Dies sind keine Jumper! Stecken Sie keine Jumper-Kappen auf die Lüfteranschlüsse! Der Anschluss CPU_FAN arbeitet mit einem CPU-Lüfter mit max. 1A (12W) Leistung. M.2 Steckplatz 3 M.2(SOCKET3) In diesem Sockel können Sie M.2 (NGFF) SSD-Module installieren. • Dieser M.2 Sockel unterstützt M Key und Typ 2242/2260/2280 Speichergeräte. •...
- Seite 11 System Panel Anschluss (10-1 polig F_PANEL) Dieser Anschluss unterstützt mehrere am Gehäuse befestigte Funktionen. Lautsprecheranschluss (4-polig, Lautsprecher) Dieser 4-polige Anschluss ist für den am Gehäuse befestigten Systemlautsprecher. Der Lautsprecher ermöglicht Ihnen, Systemsignale und Warntöne zu hören. USB 3.1 (Gen1) Anschluss (20-1-polig USB3_12) Dieser Anschluss ermöglicht es Ihnen, ein USB 3.1 (Gen1)-Modul für zusätzliche USB 3.1 (Gen1) Front- oder Rückseitenanschlüsse zu verbinden. Mit einem eingebauten USB 3.1 (Gen1) Modul können Sie alle Vorteile von USB 3.1 (Gen1) nutzen, einschließlich schnellere Datenübertragungsgeschwindigkeiten von bis zu 5 Gb/s, schnellere Ladezeit für aufladbare USB Geräte, optimierte Energieeffizienz und Abwärtskompatibilität mit USB 2.0. USB 2.0 Anschlüsse (10-1 Pin USB34, USB56) Diese Stecker sind für USB 2.0 Anschlüsse. Verbinden Sie das USB- Modulkabel mit einem dieser Anschlüsse, und installieren Sie das Modul in einer Steckplatzaussparung an der Rückseite des Systemgehäuses. Diese USB-Anschlüsse erfüllen die USB 2.0 Spezifikationen und unterstützen Übertragungsgeschwindigkeiten bis zu 480 Mb/s. Verbinden Sie niemals ein 1394-Kabel mit den USB-Anschlüssen. Sonst wird das Motherboard beschädigt! ASUS PRIME A320M-A...
- Seite 12 TPM Anschluss (14-1 polig TPM) Dieser Anschluss unterstützt ein Trusted Platform Module (TPM)-System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher speichert. Ein TPM-System hilft außerdem die Netzwerksicherheit zu erhöhen, schützt digitale Identitäten und sichert die Plattformintegrität. Serieller Anschluss (10-1-polig COM) Dieser Anschluss ist für einen seriellen Anschluss (COM). Verbinden Sie das serielle Anschluss-Modul-Kabel mit diesem Anschluss und installieren dann das Modul an einer Steckplatzaussparung an der Rückseite des Gehäuses. Frontblenden Audioanschluss (10-1-polig AAFP) Dieser Anschluss ist für ein, am Gehäuse befestigtes, Frontblenden Audio E/A- Modul, das entweder HD Audio oder den herkömmlichen AC`97 Audiostandard unterstützt. Verbinden Sie das eine Ende des Frontblenden Audio E/A-Modul- Kabels mit diesem Anschluss. • Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul mit diesem Anschluss zu verbinden, um die High-Definition Audio-Funktionen dieses Motherboards zu nutzen. • Wenn Sie ein High-Definition Frontblenden-Audiomodul mit diesem Anschluss verbinden möchten, stellen Sie den Front Panel Type (Frontblendentyp) im BIOS-Setup auf [HD Audio]. Wenn Sie ein AC'97 Frontblenden-Audiomodul anschließen wollen, stellen Sie das Element auf [AC 97]. Dieser Anschluss ist standardmäßig auf [HD Audio (HD-Audio)] eingestellt. Digitaler Audioanschluss (4-1-polig SPDIF_OUT) Dieser Anschluss ist für einen zusätzlichen Sony/ Philips Digital Interface (S/PDIF) Anschluss. Verbinden Sie das S/PDIF-Ausgangsmodul-Kabel mit diesem...
- Seite 13 USB 2.0-Anschlüsse. Diese 4-poligen Universal Serial Bus (USB)-Anschlüsse sind für USB 2.0/1.1 Geräte. LAN (RJ-45) Anschluss. Dieser Anschluss erlaubt eine Gigabit-Verbindung zu einem Local Area Network (LAN) mittels eines Netzwerk-Hubs. LAN-Anschluss LED-Anzeige Aktivitäts-/ Aktivitäts-/Verbindungs-LED Geschwindigkeits-LED Geschwindigkeits- Verbindungs- Status Beschreibung Status Beschreibung Nicht verbunden AUS 10 Mb/s Verbindung Orange Verbunden ORANGE 100 Mb/s Verbindung Orange Datenaktivität GRÜN 1 Gb/s Verbindung (Blinkend) Orange Bereit, um aus LAN-Anschluss (blinkend dann dem S5-Modus dauerhaft) aufzuwachen ASUS PRIME A320M-A...
-
Seite 14: Audio 2.1-, 4.1-, 5.1- Oder 7.1-Kanalkonfiguration
Line-In-Anschluss (hellblau). Dieser Anschluss verbindet Tonband, CD, DVD-Player oder andere Audioquellen. Line-Out-Anschluss (hellgrün). Dieser Anschluss verbindet Kopfhörer oder Lautsprecher. In den 4.1-, 5.1- und 7.1-Kanal-Konfigurationen wird die Funktion dieses Anschlusses zum Front-Lautsprecherausgang. Mikrofonanschluss (rosa). An diesem Anschluss lässt sich ein Mikrofon anschließen. Beziehen Sie sich auf die Audio-Konfigurationstabelle für die Funktion der Audio-Ausgänge in 2.1, 4.1, 5.1 oder 7.1-Kanal-Konfiguration. Audio 2.1-, 4.1-, 5.1- oder 7.1-Kanalkonfiguration Kopfhörer Anschluss 4.1-Kanal 5.1-Kanal 7.1-Kanal 2.1-Kanal Hellblau (Rückseite) Line In Rücklautsprecher Rücklautsprecher Rücklautsprecher Hellgrün (Rückseite) Line Out Frontlautsprecher Frontlautsprecher Frontlautsprecher Rosa (Rückseite) Mic In Mic In Bass/Mitte Bass/Mitte Hellgrün (Frontseite) Seitenlautsprecher HDMI-Anschluss. Dieser Anschluss ist für einen High-Definition Multimedia Interface (HDMI)-Stecker und ist HDCP-konform für die Wiedergabe von HD DVD, Blu-Ray und anderen geschützten Inhalten. -
Seite 15: Central Processing Unit (Cpu)
Central Processing Unit (CPU) Dieses Motherboard ist mit einem AMD AM4 Sockel für AMD Ryzen™ / 7. Generation A-Serie / Athlon™ Prozessoren ausgestattet. Ziehen Sie alle Netzkabel, bevor Sie die CPU installieren. Der AM4 Sockel hat andere Pinbelegungen als die FM2+/FM2 Sockel. Stellen Sie sicher, dass Sie eine CPU verwenden, die für den AM4 Sockel ausgelegt ist. Die CPU passt nur in einer Richtung hinein. Wenden Sie KEINE Gewalt an, um die CPU in den Sockel einzustecken, um ein Verbiegen der Kontakte und eine Beschädigung der CPU zu vermeiden! Installation der CPU Falls erforderlich, bringen Sie die Wärmeleitpaste auf dem CPU-Kühlkörper und der CPU an, bevor Sie den CPU-Kühlkörper und Lüfter montieren. ASUS PRIME A320M-A... -
Seite 16: Systemspeicher
Systemspeicher Übersicht Dieses Motherboard ist mit zwei Double Data Rate 4 (DDR4) Dual Inline Memory Module (DIMM)-Steckplätzen ausgestattet. Die Abbildung zeigt die Position der DDR4 DIMM- Steckplätze: Kanal Sockel Kanal A DIMM_A1 & DIMM_A2 Kanal B DIMM_B1 & DIMM_B2 • Sie können verschiedene Speichergrößen in Kanal A und B installieren. Das System plant die Gesamtgröße des kleineren Kanals für die Dual-Channel-Konfiguration. Der überschüssige Speicher des größeren Kanals wird dann für den Single-Channel- Betrieb eingeplant. • Installieren Sie immer DIMMs mit der selben CAS-Latenz. Für eine optimale Kompatibilität empfehlen wir Ihnen, Arbeitsspeichermodule der gleichen Version oder Datumscode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten. • Die Speichermodule benötigen, bei der Nutzung unter voller Systemlast (4 DIMMs), ein besseres Kühlsystem, um die Systemstabilität zu gewährleisten. • Schauen Sie auf www.asus.com für die neuesten Speicher QVL (Qualified Vendors List (Liste qualifizierter Anbieter)) Empfohlene Speicherkonfiguration Kapitel 1: Produkteinführung... -
Seite 17: Installieren Eines Dimms
Installieren eines DIMMs Entfernen eines DIMMs ASUS PRIME A320M-A... -
Seite 18: Kapitel 2: Bios-Infos
BIOS nach dem POST starten Drücken Sie gleichzeitig <Strg> + <Alt> + <Entf>. Drücken Sie die Reset-Taste auf dem Gehäuse. Drücken Sie die Ein-/Austaste zum Ausschalten des Systems und schalten Sie es dann erneut ein. Tun Sie dies nur, wenn Ihnen der Start des BIOS mit den ersten zwei Optionen nicht gelungen ist. Reset mit der An/Austaste, Reset-Taste oder <Strg> + <Alt> + <Entf> aus einem laufenden Betriebssystem zu erzwingen, kann Schäden an Daten oder am System verursachen. Wir empfehlen Ihnen, das System immer ordnungsgemäß aus dem Betriebssystem herunterfahren. • Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie die ASUS-Webseite www.asus.com, um die neueste BIOS-Datei für dieses Motherboard herunterzuladen. • Laden Sie bitte die Standardeinstellungen, wenn das System nach Änderung der BIOS-Einstellungen instabil geworden ist. Wählen Sie hierzu Load Optimized Defaults (Optimierte Standardwerte laden) im Exit-Menü oder drücken Sie <F5>. • Wenn der Systemstart fehlschlägt, nachdem Sie eine BIOS-Einstellung geändert haben, versuchen Sie das CMOS zu löschen und das Motherboard auf seine Standardwerte zurückzusetzen. Im Abschnitt Motherboard overview (Motherboard- Übersicht) finden Sie weitere Informationen zum Löschen des RTC RAM. BIOS Menü Das BIOS-Setup-Programm kann in zwei Modi ausgeführt werden: EZ Mode and Advanced Mode (Erweiterter Modus). Drücken Sie <F7>, um zwischen den Modi zu wechseln. ASUS PRIME A320M-A... -
Seite 19: Ez Modus
EZ Modus Standardmäßig wird beim Aufrufen des BIOS-Setup-Programms das EZ-Modus-Fenster geladen. EZ Mode bietet Ihnen einen Überblick über die Grundsysteminfos und ermöglicht die Auswahl der Sprache, Systembetriebsmodus und Bootpriorität der Geräte. Um zum erweiterten Modus zu gelangen, klicken Sie auf Advanced Mode(F7), oder drücken Sie <F7>. Das Standardfenster beim Aufrufen des BIOS-Setup-Programms kann geändert werden. Zeigt Systemeingenschaften für den aktuellen Modus. Klicken Sie Zeigt CPU-/Motherboard-Temperatur, zum Wechseln der EZ System- CPU-Spannungsausgabe, CPU-/ Einstellungsmodi auf <Enter> Anzeigesprache des Gehäuselüftergeschwindigkeit und BIOS-Setup-Programms SATA Informationen Menüs des erweiterten Modus anzeigen Zeigt die Geschwindigkeit der CPU- Zeigt die bootfähigen G Lüfter an;... -
Seite 20: Erweiterter Modus
Zum Aufrufen des EZ Modus klicken Sie EzMode(F7) oder drücken Sie <F7>. MyFavorite Q-Fan Control Hot Keys Sprache Menüleiste Konfigurationsfelder Bildlaufleiste Untermenü- In Häufig Elemente Allgemeine Hilfe Zuletzt geändert Einstellungen gestellte Fragen suchen Popup-Fenster Menüelemente Geht zurück zu EZ Mode Zeigt die CPU-Temperatur, CPU- und Speicherspannungsausgang ASUS PRIME A320M-A... -
Seite 21: In Häufig Gestellte Fragen Suchen
In Häufig gestellte Fragen suchen Bewegen Sie Ihre Maus zur Anzeige eines QR-Codes über diese Schaltfläche. Rufen Sie die Webseite mit häufig gestellten Fragen zum ASUS-BIOS auf, indem Sie diesen QR-Code mit Ihrem Mobilgerät scannen. Alternativ können Sie den folgenden QR-Code scannen:. Exit-Menü Die Elemente im Exit-Menü gestatten Ihnen, die optimalen Standardwerte für die BIOS- Elemente zu laden, sowie Ihre Einstellungsänderungen zu speichern oder zu verwerfen. Laden Sie die optimierten Standardwerte Diese Option belegt jeden einzelnen Parameter in den Setup-Menüs mit den Standardwerten. Bei Wahl dieser Option oder Drücken der Taste <F5> erscheint ein Bestätigungsfenster. Wählen Sie OK, um die Standardwerte zu laden. Änderungen speichern & zurücksetzen Sobald Sie mit dem Auswählen fertig sind, wählen Sie diese Option aus dem Exit-Menü, damit die ausgewählten Werte gespeichert werden. Bei Wahl dieser Option oder Drücken der Taste <F10> erscheint ein Bestätigungsfenster. Wählen Sie OK, um Änderungen zu speichern und das Setup zu beenden. Änderungen verwerfen und verlassen Diese Option lässt Sie das Setupprogramm beenden, ohne die Änderungen zu speichern. Bei Wahl dieser Option oder Drücken der Taste <Esc> erscheint ein Bestätigungsfenster. Wählen Sie OK, um die Änderungen zu verwerfen und das Setup zu beenden. EFI Shell von USB-Laufwerken starten Mit dieser Option können Sie versuchen, die EFI Shell-Anwendung (shellx64.efi) von einem der verfügbaren USB Geräte zu laden. -
Seite 22: Anhang
Wenden Sie sich an den Fachhändler oder einen erfahrenen Radio-/ Fernsehtechniker. Die Verwendung von geschirmten Kabeln für den Anschluss des Monitors an die Grafikkarte ist erforderlich, um die FCC-Bestimmungen zu gewährleisten. Änderungen oder Modifizierungen dieses Geräts, die nicht ausdrücklich von der für Übereinstimmung verantwortlichen Partei genehmigt sind, können das Recht des Benutzers, dieses Gerät zu betreiben, annullieren. ASUS PRIME A320M-A... -
Seite 23: Entsprechenserklärung Von Innovation, Science And Economic Development Canada (Ised)
Entsprechenserklärung von Innovation, Science and Economic Development Canada (ISED) Dieses digitale Gerät der Klasse B entspricht der kanadischen ICES-003, RSS-210 und CAN ICES-3 (B) / NMB-3 (B). Dieses Gerät stimmt mit lizenzfreiem/lizenzfreien RSS-Standard(s) von Industry Canada überein. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können. -
Seite 24: Asus Recycling/Rücknahmeservices
Mülltonne zeigt an, dass Batterien nicht im normalen Hausmüll entsorgt werden dürfen. ASUS Recycling/Rücknahmeservices Das ASUS-Wiederverwertungs- und Rücknahmeprogramm basiert auf den Bestrebungen, die höchsten Standards zum Schutz der Umwelt anzuwenden. Wir glauben, dass die Bereitstellung einer Lösung für unsere Kunden die Möglichkeit schafft, unsere Produkte, Batterien, andere Komponenten und ebenfalls das Verpackungsmaterial verantwortungsbewußt der... - Seite 25 Textul complet al declaraţiei de conformitate a directives concernées. La déclaration de conformité de l’UE peut être Uniunii Europene se găseşte la: téléchargée à partir du site Internet suivant : www.asus.com/support. www.asus.com/support Deutsch ASUSTeK Computer Inc. erklärt hiermit, dass dieses Gerät mit Srpski ASUSTeK Computer Inc.
-
Seite 26: Asus Kontaktinformation
800 Corporate Way, Fremont, CA 94539, USA Telefon +1-510-739-3777 +1-510-608-4555 Webseite http://www.asus.com/us/ Technischer Support Support-Fax +1-812-284-0883 Telefon +1-812-282-2787 Online-Support http://support.asus.com ASUS COMPUTER GmbH (Deutschland und Österreich) Adresse Harkort Str. 21-23, 40880 Ratingen, Deutschland +49-2102-959931 Webseite http://www.asus.com/de Online-Kontakt http://eu-rma.asus.com/sales Technischer Support Telefon +49-2102-5789555 Support Fax +49-2102-959911 Online-Support http://support.asus.com... -
Seite 27: Declaration Of Conformity
CA 94539. Phone/Fax No: (510)739-3777/(510)608-4555 hereby declares that the product Product Name : Motherboard Model Number : PRIME A320M-A Conforms to the following specifications: FCC Part 15, Subpart B, Unintentional Radiators Supplementary Information: This device complies with part 15 of the FCC Rules. Operation is subject to the...
