Inhaltszusammenfassung für Asus AT3IONT-I
- Seite 1 AT3IONT-I DELUXE AT3IONT-I...
-
Seite 2: Überarbeitete Auflage Juli 2010
ASUS genehmigte Reparaturen, Modifizierung oder Abwandlungen; oder (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS STELLT DIESES HANDBUCH “SO, WIE ES IST”, OHNE DIREKTE ODER INDIREKTE GARANTIEN, EINSCHLIESSLICH, JEDOCH NICHT BESCHRÄNKT AUF GARANTIEN ODER KLAUSELN DER VERKÄUFLICHKEIT ODER TAUGLICHKEIT FÜR EINEN BESTIMMTEN ZWECK,... -
Seite 3: Inhaltsverzeichnis
Inhalt Erklärungen ....................v Sicherheitsinformationen ................vi Über dieses Handbuch ................vi AT3IONT-I Serie Spezifikationsübersicht ..........viii Kapitel 1: Produkteinführung Bevor Sie beginnen ..............1-1 Motherboard-Übersicht ............... 1-2 1.2.1 Motherboard-Layout ............1-2 1.2.2 Layout-Inhalt ..............1-2 Zentralverarbeitungseinheit (CPU) ..........1-3 Systemspeicher ................ - Seite 4 Boot-Menü .................. 2-13 2.6.1 Boot Device Priority ............2-13 2.6.2 Boot Settings Configuration .......... 2-13 2.6.3 Security ................. 2-14 Tools-Menü ................. 2-15 2.7.1 ASUS EZ Flash 2 ............2-15 2.7.2 Express Gate ..............2-16 2.7.3 AI NET 2................ 2-16 Exit-Menü ..................2-16...
-
Seite 5: Erklärungen
Die rechtlichen Rahmenbedingungen für REACH (Registration, Evaluation, Authorization, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter http://csr.asus.com/english/ REACH.htm. Werfen Sie das Motherboard NICHT in den normalen Hausmüll. Dieses Produkt wurde entwickelt, um ordnungsgemäß... -
Seite 6: Sicherheitsinformationen
Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden. -
Seite 7: In Diesem Handbuch Verwendete Symbole
Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS-Hardware und Softwareprodukte. ASUS-Webseiten finden Sie in den ASUS-Kontaktinformationen. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt sind. Diese Dokumente gehören nicht zum Lieferumfang des Standardpakets. -
Seite 8: At3Iont-I Serie Spezifikationsübersicht
1066/800 MHz DDR3-Speichermodule Eine Liste qualifizierter Anbieter finden Sie unter www.asus.com oder in diesem Benutzerhandbuch. ** Wenn Sie eine Gesamtkapazität von 4GB oder mehr Speicher installieren, erkennt das Betriebssystem nur weniger als 3GB. Wir empfehlen Ihnen, dass Sie nur 3GB oder weniger Speicher installieren. - Seite 9 6 x USB 2.0/1.1-Anschlüsse 3 x Audio-Buchsen 1 x DC-Anschluss* 1 x Bluetooth-Adapter* 1 x WLAN-Antennenanschluss* 2 x RGA-Ausgänge* * Nur bei AT3IONT-I DELUXE Interne Anschlüsse 2 x USB 2.0/1.1-Sockel unterstützen 4 zusätzliche USB 2.0/1.1-Anschlüsse 1 x CPU-Lüfteranschluss 1 x Gehäuselüfteranschluss 1 x Netzteillüfteranschluss...
-
Seite 10: Kapitel 1: Produkteinführung
Artikel anhand folgender Liste überprüfen. Beziehen Sie sich auf Seite ix für die Liste des Zubehörs. • Motherboards der Serie AT3IONT-I kommen in zwei Modellen: AT3IONT-I und AT3IONT-I DELUXE. Der Paketinhalt hängt vom erworbenen Modell ab. • Sollten o.g. Artikel beschädigt oder nicht vorhanden sein, wenden Sie sich bitte an Ihren Händler. -

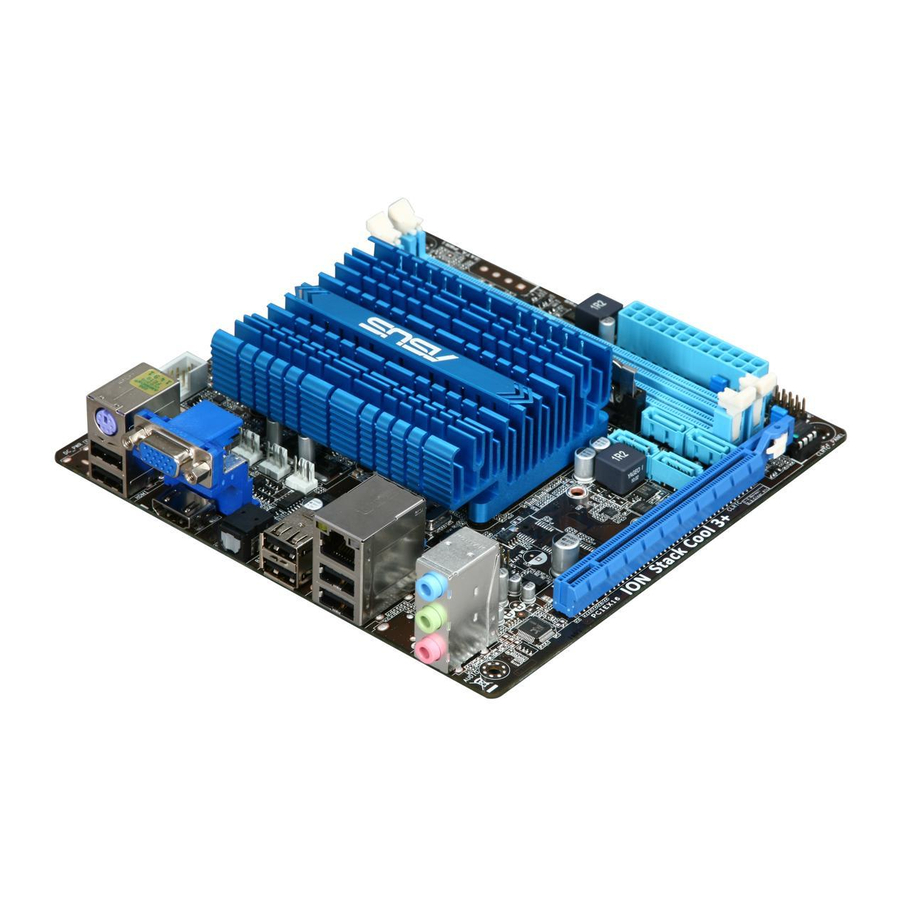

Seite 11: Motherboard-Übersicht
Motherboard-Layout Motherboards der ASUS AT3IONT-I Serie kommen in zwei Modellen: AT3IONT-I und AT3IONT-I DELUXE. Das Layout variiert je nach Modell. Die Abbildungen in diesem Handbuch sind nur für das Modell AT3IONT-I DELUXE. Vergewissern Sie sich, dass Sie das Motherboard in der richtigen Ausrichtung in das Gehäuse eingebaut haben. -
Seite 12: Zentralverarbeitungseinheit (Cpu)
Das Motherboard ist mit zwei Double Data Rate 3 (DDR3) Dual Inline Memory Module (DIMM)-Steckplätzen ausgestattet. Die nachstehende Abbildung zeigt die Position der DDR3 DIMM-Steckplätze an: Kanal Steckplatz Kanal A DIMM_A1 Kanal B DIMM_B1 AT3IONT-I SERIES 240-pin DDR3 DIMM sockets Kapitel 1: Produkteinführung... -
Seite 13: Speicherkonfigurationen
Für eine effektive Nutzung des Speichers wird empfohlen, maximal 3GB Systemspeicher zu verwenden. • Dieses Motherboard unterstützt keine DIMMs, die aus 256 MBit-Chips oder kleiner hergestellt wurden. AT3IONT-I Serie Motherboard Liste qualifizierter Anbieter (QVL) DDR3-1067 MHz DIMM Chip- Unterst. - Seite 14 DDR3-1333 MHz DIMM Chip- Unterst. Anbieter Artikelnummer Größe Chip-Nr. Takt Spanng. Marke A-Data SS A-Data AD31333001GOU 1024MB AD30908C8D-151C E0906 • • A-Data DS A-Data AD31333002GOU 2048MB AD30908C8D-151C E0903 • • A-Data DS - 8-8-8-24 1.65-1.85V AD31333G002GMU 2048MB • • Apacer DS APACER 78.A1GC6.9L1 2048MB...
- Seite 15 Steckplatz gesteckt wird. • B*: Unterstützt ein Modulpaar, das als Paar einer Dual Channel-Speicherkonfiguration in die blauen Steckplätze gesteckt wird. Die aktuelle Liste qualifizierter Anbieter für DDR3 DIMMs finden Sie auf der ASUS- Webseite (www.asus.com). ASUS AT3IONT-I Serie...
-
Seite 16: Erweiterungssteckplatz
Erweiterungssteckplatz Später wollen Sie eventuell eine Erweiterungskarte installieren. Folgende Unterabschnitte beschreiben diesen Steckplatz und die unterstützen Erweiterungskarten. Das Netzkabel muss unbedingt vor der Installation oder dem Entfernen der Erweiterungskarte ausgesteckt werden. Ansonsten können Sie sich verletzen und die Motherboardkomponenten beschädigen. 1.5.1 Installieren einer Erweiterungskarte So installieren Sie eine Erweiterungskarte:... -
Seite 17: Jumper
CLRTC Normal Clear RTC (Default) AT3IONT-I SERIES Clear RTC RAM So wird das RTC-RAM gelöscht: 1. Schalten Sie den Computer aus und trennen Sie ihn vom Netz. 2. Stecken Sie die Jumpersteckbrücke für 5 bis 10 Sekunden von 1-2 (Standardeinstellung) zu 2-3 um, und dann wieder in die ursprüngliche Position 1-2 zurück. -
Seite 18: Lan-Anschluss Led-Anzeigen
Video Graphics Adapter (VGA) -Anschluss. Dieser 15-pol. Anschluss ist für einen VGA-Monitor oder ein anderes VGA-kompatibles Gerät vorgesehen. Onboard Bluetooth-Modul (Nur bei AT3IONT-I DELUXE) . Mit diesen Modul können Sie eine Drahtlosverbindung einrichten und Daten zwischen Ihren System und anderen Bluetooth-Geräten austauschen. - Seite 19 8-Kanal Audio-Ausgabe konfigurieren Verwenden Sie für 8-Kanal Audio ein Gehäuse mit einem HD Audiomodul auf der Vorderseite. RCA Ausgang (linker Kanal) (Nur bei AT3IONT-I DELUXE) . Dieser Anschluss verbindet ein Receiver oder TV durch einen RCA-Kabel. USB 2.0-Anschlüsse 1 und 2. Die zwei 4-pol. Universal Serial Bus (USB)-Anschlüsse nehmen USB 2.0-Geräte auf.
-
Seite 20: Interne Anschlüsse
RSATA_RXP2 RSATA_RXP4 RSATA_TXN2 RSATA_RXN4 RSATA_TXP2 AT3IONT-I SERIES SATA connectors • Installieren Sie das Windows XP Service Pack 2 oder neuere Version, bevor Sie Serial ® ATA nutzen. • Wenn Sie mit diesen Anschlüssen ein Serial ATA RAID-Set erstellen wollen, setzen Sie das Element SATA Mode Select im BIOS auf [RAID Mode]. - Seite 21 SATA Stromanschluss (4-pol. SATA_PWR1) (Nur bei AT3IONT-I DELUXE) Dieser Anschluss verbindet mit einem SATA-Stromkabel. Der Stecker wurde entworfen, um nur in eine Verbindungsrichtung anzuschließen. Finden Sie die richtige Ausrichtung drücken Sie den Stecker fest hinein, bis er richtig festsitzt. AT3IONT-I SERIES SATA power connector USB Anschlüsse (10-1-pol.
- Seite 22 HD-audio-compliant Legacy AC’97 pin definition compliant definition AT3IONT-I SERIES Analog front panel connector • Es wird empfohlen, ein High Definition-Fronttafel Audio E/A-Modul mit diesem Anschluss zu verbinden, um die High Definition Audio-Funktionen dieses Motherboards nutzen zu können. • Wenn Sie an diesen Anschluss ein High-Definition Fronttafelaudiomodul anschließen wollen, stellen Sie das Element Front Panel Select im BIOS auf [HD Audio] ein;...
- Seite 23 Ground IDE_LED- PLED- IDE_LED+ PLED+ AT3IONT-I SERIES System panel connector • Systemstrom-LED (2-pol. PLED) Dieser 2-pol. Anschluss wird mit der System-Strom-LED verbunden. Verbinden Sie das Strom-LED-Kabel vom Computergehäuse mit diesem Anschluss. Die System-Strom- LED leuchtet, wenn Sie das System einschalten. Sie blinkt, wenn sich das System im Energiesparmodus befindet.
- Seite 24 Sie das S/PDIF Out-Modulkabel mit diesem Anschluss und montieren das Modul in eine Aussparung auf der Rückseite des Gehäuses. Die Serielle Anschlussklemme (COM1) muss separat erworben werden. COM1 PIN 1 AT3IONT-I SERIES Serial port (COM1) connector 1-15 Kapitel 1: Produkteinführung...
-
Seite 25: Software-Unterstützung
Sie installieren können, um alle Motherboard-Funktionen nutzen zu können. Der Inhalt der Support-DVD kann jederzeit und ohne Ankündigung geändert werden. Bitte besuchen Sie für Updates die ASUS-Webseite (www.asus.com). Ausführen der Support-DVD Legen Sie die Support-DVD in das optische Laufwerk. Die DVD zeigt automatisch das Treibermenü... -
Seite 26: Asus Videosecurity
Hilfsprogramm, um dem Nutzer die Kontrolle des privaten Eigentums von einem anderen Ort aus, mit Hilfe von Internet und weiter Auswahl von Videoaufnahmegeräten, zu ermöglichen. Systemanforderungen Bevor Sie ASUS VideoSecurity nutzen, sollten Sie folgende Software und Hardware auf Ihren Computer installieren oder installiert haben. Software: •... -
Seite 27: Videosecurity Einstellungsfenster
VideoSecurity Einstellungsfenster Zum Aufrufen Des Einstellungsfensters klicken Sie im Hauptfenster auf Klicken Sie auf , um sich für die Details zu VideoSecurity Setup auf die Hilfsdatei zu beziehen. ASUS AT3IONT-I Serie 1-18... -
Seite 28: Asus Home Theater Gate
1.8.4 ASUS Home Theater Gate ASUS Home Theater Gate, speziell für die AT3IONT-I Serie entworfen, erlaubt den einfachen und schnellen Aufruf von Medien-Anwendungen für Ihr Musik- und Videovergnügen. Mit der beigefügten Fernsteuerung können Sie ASUS Home Theater Gate aufrufen und Medien- Anwendungen mit nur einem Tastendruck starten. -
Seite 29: Internet Radio Sendereinstellung
TotalMedia Theatre 3 Musikplayer Windows Media Player, Winamp, KMPlayer, RealPlayer, iTunes ® • Für die neuesten unterstützten Formate besuchen Sie die ASUS-Webseite unter: http://support.asus.com/download/download.aspx?SLanguage=de-de XP Beschränkungen wegen müssen Sie den UDF Reader installieren, um • Der Window ® Blu-ray Disc erkennen zu können. -
Seite 30: Verwendung Der Fernsteuerung (Nur Für At3Iont-I Deluxe)
Verwendung der Fernsteuerung (Nur für AT3IONT-I DELUXE) Nutzen sie die Fernsteuerung, um ASUS Home Theater aufzurufen und Medien- Anwendungen zu starten. Bevor Sie die Fernsteuerung nutzen, verbinden Sie den IR-Empfänger mit dem USB 2.0 Anschluss 1 oder 2. Ton aus... -
Seite 31: Kapitel 2: Bios-Informationen
Starten Sie das ASUS Update-Programm unter Windows , indem Sie auf Start > ® Programme > ASUS > ASUS Update > ASUS Update klicken. Das ASUS Update- Hauptfenster erscheint daraufhin. Wählen Sie eine der folgenden Methoden von der Dropdown-Liste: Updating from the Internet a. -
Seite 32: Asus Ez Flash 2
2.1.2 ASUS EZ Flash 2 ASUS Easy Flash 2 ermöglicht Ihnen, das BIOS ohne die Hilfe eines auf einem Betreibssystem basierenden Programms zu aktualisieren. Laden Sie sich die neuste BIOS-Datei von der ASUS-Webseite www.asus.com herunter. So aktualisieren Sie das BIOS über EZ Flash 2: Stecken Sie ein USB-Flashlaufwerk mit der BIOS-Datei in den USB-Anschluss und starten Sie dann EZ Flash 2. -
Seite 33: Asus Crashfree Bios
• Die BIOS-Datei auf der Support-DVD ist vielleicht nicht die neueste BIOS-Version für dieses Motherboard. Sie können diese von der ASUS-Webseite (www.asus.com) herunterladen. • Die von ASUS CrashFree BIOS unterstützten Wechseldatenträger variieren je nach Motherboard-Modell. Für Motherboards ohne Diskettenlaufwerksanschluss bereiten Sie bitte ein USB-Flashlaufwerk vor, bevor Sie dieses Programm verwenden. -
Seite 34: Bios-Setupprogramm
Menü. Siehe Abschnitt 2.8 Exit-Menü. • Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie die ASUS-Webseite (www.asus.com), um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen. Main-Menü... -
Seite 35: System Time
Hier können Sie den DMA-Modus auswählen. Konfigurationsoptionen: [Auto] SMART Monitoring [Auto] Hier können Sie die Smart-Überwachung (die Self Monitoring Analysis and Reporting- Technologie) einstellen. Konfigurationsoptionen: [Auto] [Disabled] [Enabled] 32Bit Data Transfer [Enabled] Hier können Sie den 32-Bit Datentransfer aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] ASUS AT3IONT-I Serie... -
Seite 36: Storage Configuration
2.3.4 Storage Configuration Die Elemente in diesen Menü ermöglichen Ihnen, die Konfiguration für die im System installierten Speichergeräte einzustellen oder zu ändern. Wählen Sie ein Element und drücken Sie dann die <Eingabetaste>, wenn sie das Element konfigurieren wollen. OnChip S-ATA Controller [Enabled] Aktiviert oder deaktiviert den OnChip SATA-Kontroller. -
Seite 37: Cpu Configuration
Shader zu übertakten. Konfigurationsoptionen: [Min.=1200] [Max.=2000] Memory Over Voltage [Auto] Bestimmen Sie manuell die Speicherspannung oder für sicheren Betrieb auf Auto einstellen. Sie können die Werte mit den Tasten <+>/<-> in 1.02000V-Schritten ändern. Konfigurationsoptionen: [Auto] [Min.=1.21000V] [Max.=2.47000V] ASUS AT3IONT-I Serie... - Seite 38 Chipset Over Voltage [Auto] Bestimmt die Chipsatz-Überspannung. Sie können die Werte mit den Tasten <+>/<-> in 1.05000V-Schritten ändern. Konfigurationsoptionen: [Auto] [Min.=1.00000V] [Max.=1.10000V] Vcore Over Voltage [Auto] Bestimmt die CPU Vcore-Überspannung. Sie können die Werte mit den Tasten <+>/<-> in 1.05000V-Schritten ändern. Konfigurationsoptionen: [Auto] [Min.=1.10000V] [Max.=1.20000V] VTT CPU Voltage [Auto] Bestimmen Sie manuell die FSB-Abbruchsspannung oder für sicheren Betrieb auf Auto einstellen.
-
Seite 39: Chipset
Hier können Sie das Boot-ROM im Onboard LAN-Controller aktiveren/deaktivieren. Dieses Element erscheint nur, wenn Onboard LAN auf Enabled eingestellt wurde. Konfigurationsoptionen: [Disabled] [Enabled] Folgenden zwei Elemente erscheinen nur beim AT3IONT-I DELUXE Motherboard. Onboard Bluetooth [Enabled] Hier können Sie den Onboard Bluetooth-Controller aktivieren/deaktivieren. -
Seite 40: Usb Configuration
Onboard WLAN [Enabled] Erlaubt die Aktivierung oder Deaktivierung der onboard WLAN-Funktion. Konfigurationsoptionen: [Enabled] [Disabled] 2.4.5 USB Configuration Die Elemente in diesem Menü gestatten Ihnen, die USB-verwandten Funktionen einzustellen. Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>, um die Konfigurationsoptionen anzeigen zu lassen. Die Elemente Module Version und USB Devices Enabled zeigen die automatisch erkannten Werte an. -
Seite 41: Pci Pnp
ACPI APIC Support [Enabled] Hier können Sie die ACPI (Advanced Configuration and Power Interface)-Unterstützung in der ASIC (Application-Specific Integrated Circuit) aktivieren oder deaktivieren. Der ACPI APIC-Tabellenzeiger wird in der RSDT-Zeigerliste einbezogen, wenn [Enabled] gewählt wurde. Konfigurationsoptionen: [Disabled] [Enabled] ASUS AT3IONT-I Serie 2-11... -
Seite 42: Control Eup
2.5.4 Control EuP [Disabled] Aktiviert oder deaktiviert die Energy Using Products (EuP) Ready-Funktion. Wenn auf [Enabled] gesetzt, wird die Energieversorgung für WOL, WO_USB, Audio und Onboard-LEDs im S5-Status abgeschaltet. Konfigurationsoptionen: [Disabled] [Enabled] 2.5.5 APM Configuration Restore on AC Power Loss [Power Off] [Power Off] lässt den Computer nach einem Stromausfall ausgeschaltet bleiben. -
Seite 43: Boot-Menü
(POST) ausgelassen werden. Das BIOS führt alle POST-Elemente aus, wenn [Deaktiviert] gewählt wurde. Konfigurationsoptionen: [Disabled] [Enabled] Full Screen Logo [Enabled] Hier können Sie die Anzeige eines Vollbildschirm-Logos aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] Wählen Sie [Enabled] für dieses Element, um die ASUS MyLogo2™-Funktion zu verwenden. ASUS AT3IONT-I Serie 2-13... -
Seite 44: Security
AddOn ROM Display Mode [Force BIOS] Hier können Sie den Anzeigemodus für optionales ROM einstellen. Konfigurationsoptionen: [Force BIOS] [Keep Current] Bootup Num-Lock [On] Hier können Sie den NumLock-Status beim Systemstart festlegen. Konfigurationsoptionen: [Off] [On] Wait For ‘F1’ If Error [Enabled] Bei Einstellung auf [Enabled] wartet das System auf das Drücken der F1-Taste, wenn Fehler auftreten. -
Seite 45: Change User Password
2.7.1 ASUS EZ Flash 2 Hier können Sie ASUS EZ Flash 2 ausführen. Wenn Sie die <Eingabetaste> drücken, erscheint eine Bestätigungsnachricht. Wählen Sie mit der linken/rechten Pfeiltaste zwischen [Yes] oder [No] und drücken Sie die <Eingabetaste>, um Ihre Wahl zu bestätigen. Siehe Abschnitt 2.1.2 ASUS EZ Flash 2 für Details. -
Seite 46: Express Gate
2.7.2 Express Gate [Auto] Hier können Sie die ASUS Express Gate-Funktion aktivieren/deaktivieren. Die ASUS Express Gate-Funktion ist eine einzigartige Sofort-Umgebung, die schnellen Zugriff auf das Internet und Skype zur Verfügung stellt. Konfigurationsoptionen: [Enabled] [Disabled] [Auto] Enter OS Timer [10 Seconds] Legt die Zeitdauer fest, die das System nach dem Öffnen der Express Gate... -
Seite 47: Asus Kontaktinformationen
Telefon +1-510-739-3777 +1-510-608-4555 Webseite usa.asus.com Technische Unterstützung Telefon +1-812-282-2787 Support-Fax +1-812-284-0883 Online-Support support.asus.com ASUS COMPUTER GmbH (Deutschland und Österreich) Addresse Harkort Str. 21-23, D-40880 Ratingen, Deutschland +49-2102-959911 Webseite www.asus.de Online-Kontakt www.asus.de/sales Technische Unterstützung Telefon (Komponenten) +49-1805-010923* Telefon (System/Note/Eee/LCD) +49-1805-010920* Support-Fax...
