Inhaltszusammenfassung für CMX DVX 3030

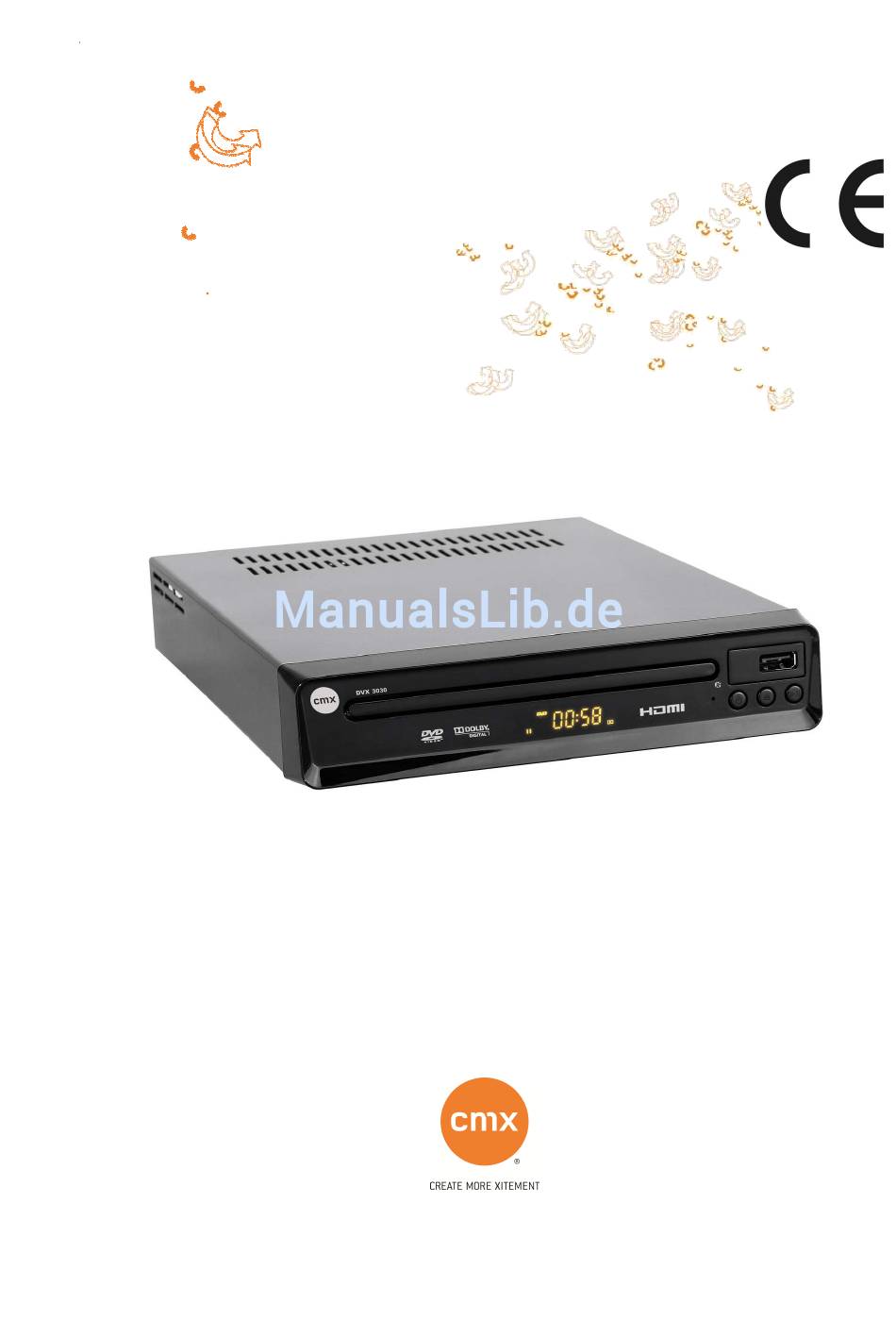

- Seite 1 VER11120103030 MPEG4-DVD-PLAYER DVX 3030 BENUTZERHANDBUCH...
- Seite 2 Impressum Alle Rechte vorbehalten. Reproduktion aller Art ohne Zustimmung der Firma cmx®, dürfen nicht in Verkehr gebracht werden. cmx® behält sich Erweiterungen und Änderungen des Gerätes vor. Designed by cmx® in Europe | Assembled in China TM©2010 cmx electronics - 2 -...
-
Seite 3: Inhaltsverzeichnis
Allgemeine Informationen NHALTSVERZEICHNIS 1. A ............- 5 - LLGEMEINE NFORMATIONEN 1.1. Sicherheitshinweise............... - 5 - 1.2. Entsorgung des Altgerätes ............ - 6 - 1.3. Entsorgung von Batterien ............- 6 - 1.4. Hinweis zum Urheberrecht ............ - 6 - 1.5. - Seite 4 Allgemeine Informationen 10. T ..............- 26 - ECHNISCHE ATEN 11. K ............- 27 - ONFORMITÄTSERKLÄRUNG - 4 -...
-
Seite 5: Allgemeine Informationen
Allgemeine Informationen 1. Allgemeine Informationen 1.1. Sicherheitshinweise Als Spannungsquelle darf nur eine Netzsteckdose (230 Volt/50 Hz) des öffentlichen Versorgungsnetzes verwendet werden. Stellen Sie keinen mit Flüssigkeiten gefüllten Behälter auf das Gerät. Stellen Sie das Gerät nicht in der Nähe von Wasser auf, z.B. Waschbecken. -
Seite 6: Entsorgung Des Altgerätes
Allgemeine Informationen 1.2. Entsorgung des Altgerätes Ihr Produkt wurde aus hochqualitativen Materialien und Bestandteilen hergestellt, die dem Recycling zugeführt und wiederverwertet werden können. Informieren sich über örtlichen Sammelstellen für elektronische Geräte. Bitte entsorgen Sie das Altgerät nicht mit dem normalen Haushaltsmüll. -
Seite 7: Macrovision
Benutzen Sie ein trockenes Tuch um das Gehäuse zu reinigen. 2. Leistungsbeschreibung Mit dem eleganten und kleinen DVX 3030 steht DVD-Abende oder Urlaubsfoto-Präsentationen nichts im Weg! Das Gerät ist mit einem USB 2.0 für die Bildwiedergabe ausgestatte und einfach in der Bedienung. -
Seite 8: Liste Der Tasten-/ Anschlusspositionen
Liste der Tasten-/ Anschlusspositionen 3. Liste der Tasten-/ Anschlusspositionen 3.1. Hauptgerät - Vorderseite Lade CD-/DVD-Fach Display Sensor für Infrarot-Fernbedienung POWER Ein-/Ausschalter OPEN/CLOSE Öffnen & Schließen des DVD-Faches Starten & Anhalten der Wiedergabe Anschluss für USB-Stick 3.2. Hauptgerät - Rückseite COAXIAL Koaxial Digital Audio Ausgang HDMI HDMI Digital Audio/Video Ausgang... -
Seite 9: Fernbedienung
Liste der Tasten-/ Anschlusspositionen 3.3. Fernbedienung POWER Ein-/Ausschalter Zahlen- / Zifferneingabe (A-Z); 0; ZOOM/MENU Größe des Bildes ändern Wiedergabe: Programm-Menü öffnen (Disk abhängig) SUBTITLE / Untertitelsprache einstellen TITLE Aufrufen DVD-Titelmenüs SETUP Aufrufen des Einstellungsmenüs Cursortasten Auswahl bestätigen - 9 -... - Seite 10 Liste der Tasten-/ Anschlusspositionen REV ( ) Schneller Rücklauf PREV ( ) Zum vorherigen Kapitel MUTE Stummschaltung des Tones DISPLAY Informationsanzeige (Wiedergabe-Status, etc..) VOL- / Verringern der Laustärke VOL+ Erhöhen der Lautstärke PLAY/PAUSE Starten & Anhalten der Wiedergabe REPEAT / Auswahl der Wiedergabemodis PROGRAM Programmierung...
- Seite 11 Liste der Tasten-/ Anschlusspositionen AUDIO / Audiosprache ändern ANGLE Kamera-Blickwinkel einstellen (Disk abhängig) STOP ( ) Anhalten der Wiedergabe FWD ( ) Schneller Vorlauf NEXT ( ) Zum nächsten Kapitel Wechseln zu USB-Menü Wenn eine Taste doppelt belegt ist, dann müssen Sie die Taste mehr als 1,5 Sekunden drücken um die Funktion aufrufen zu können.
-
Seite 12: Vorbereitung
Vorbereitung 4. Vorbereitung 4.1. Anschluss des Geräts Führen Sie folgende Schritte durch, um den DVD-Player in Betrieb zu nehmen: Vergewissern Sie sich, dass alle Geräte beim Verbinden ausgeschaltet sind. 1. Verbinden Sie den Fernseher mit dem DVD-Player. 2. Schließen Sie das Netzkabel an eine Steckdose an. Im Lieferumfang befindet sich kein Verbindungskabeln. -
Seite 13: Verbindung Mittels Scart-Kabel
Vorbereitung 4.1.1. Verbindung mittels SCART-Kabel 1. Stecken Sie das SCART-Kabel in die SCART-Buchse SCART OUT am DVD-Player. 2. Verbinden Sie das SCART-Kabel mit dem TV-Gerät oder einem anderen Gerät. 4.1.2. Verbindung mittels HDMI-Kabel 1. Stecken Sie das HDMI-Kabel in die HDMI-Buchse HDMI OUT am DVD-Player. -
Seite 14: Inbetriebnahme Und Konfiguration
Inbetriebnahme und Konfiguration 5. Inbetriebnahme und Konfiguration 5.1. Inbetriebnahme Beachten Sie die Hinweise der Vorbereitung (siehe 4.1 Anschluss des Geräts) 1. Wählen den richtigen Kanal am TV-Gerät. 2. Gehen Sie ins Setup des DVD-Players und stellen Sie die richtige Ausgabe ein. 3. -
Seite 15: Konfiguration
Inbetriebnahme und Konfiguration 5.3. Konfiguration Bei Betätigung der SETUP Taste erscheint das Hauptmenu der Benutzeroberfläche. Sprache Untertitel MPEG4-Untertitel Audio DVD-Menü Video Bildformat TV-System Ausgabe HD-Auflösung Audio Digital Ausg. Downsampling Einstufung Kindersperre Passwort Tool Standardeinstellung Bildschoner - 15 -... -
Seite 16: System-Setup
Inbetriebnahme und Konfiguration 5.3.1. System-Setup Wählen Sie den gewünschten Menüpunkt und öffnen Sie das Untermenü mit OK. kommen Sie eine Ebene zurück. Um das Menü zu verlassen, drücken Sie SETUP. 5.3.1.1. Sprache Hier können Sie die OSD, Untertitel, MPEG4-Untertitel, Audio und DVD-Menü-Sprache einstellen. -
Seite 17: Einstufung
Inbetriebnahme und Konfiguration Ausgabe Hier stellen Sie die Verbindungsart ein, mit der Sie das Gerät angeschlossen haben. HD-Auflösung Hier stellen Sie die HD Auflösung ein. 5.3.1.3. Audio Digital Ausg. Deaktivierung des Dolby Digital Decoder 2.0, Auswahl, wenn Ihr Player an einem digitalen Stereo-Verstärker angeschlossen ist. - Seite 18 Inbetriebnahme und Konfiguration 1 KID SAF Kindersendungen; für Kinder jeden Alters geeignet. Allgemein; für Kinder jeden Alters geeignet. 3 PG Elterliche Aufsicht wird empfohlen 4 PG13 Nicht für Kinder unter 13 Jahren geeignet. 5 PG Elterliche Aufsicht, Beschränkung; Jugendliche unter 17 Jahren sollten dieses Material nur in elterlicher Begleitung sehen.
-
Seite 19: Weitere Funktionen
Weitere Funktionen 6. Weitere Funktionen 6.1. Programmieren 1. Drücken Sie im Stopp-Modus Program zur Anzeige des Program-Menüs 2. Geben Sie die Titelnummer ein und drücken Sie OK. 3. Mit PLAY spielen Sie die Tracks in der programmierten Reihenfolge ab. 7. Weitere Komponenten 7.1. -
Seite 20: Fehlersuchtabelle
Garantie 7.1.1. Fehlersuchtabelle Treten beim Gebrauch des Gerätes Probleme auf, welche hier nicht genannt sind, kontaktierten Sie die Servicehotline oder nutzen Sie das Kontaktformular auf der Homepage. Fehler Lösung Display leuchtet nicht Prüfen Sie das Netzkabel und die Steckdose. Schalten Sie den Netzschalter auf der Rückseite ein. -
Seite 21: Garantie
Garantie 8. Garantie Die Garantie beträgt 24 Monate ab Kaufdatum. Bitte heben Sie zum Nachweis den Kaufbeleg auf! Die Garantie umfasst die Nachbesserung oder Neulieferung eines Gerätes, wenn ein Fertigungs- oder Materialfehler vorliegt. Von der Garantie ausgenommen sind Schäden oder Störungen, die durch unsachgemäßen Gebrauch natürlichen Verschleiß... -
Seite 22: Garantie Ist Abgelaufen
Garantie Schweiz: +41 (0) 848 00 3322 Kontaktformular – www.cmx-electronics.com 8.2. Garantie ist abgelaufen Wenn die Garantie des Gerätes abgelaufen ist, wenden Sie sich per Telefon oder Kontaktformular an uns. Wir helfen Ihnen gerne weiter! Bitte teilen Sie uns folgendes mit: Gerätetype... - Seite 23 Garantie - 23 -...
- Seite 24 Garantie - 24 -...
-
Seite 25: Lieferumfang
Lieferumfang 9. Lieferumfang Sollte eines der unten angeführten Teile fehlen oder beschädigt sein, wenden Sie sich bitte an Ihren Fachhändler. Hier werden Symbolfotos dargestellt! Fernbedienung 2 AAA-Batterien Benutzerhandbuch - 25 -... -
Seite 26: Technische Daten
Technische Daten 10. Technische Daten Formate Video DVD / DVD-R / DVD-RW / DVD+R / DVD+RW / MPEG4 Audio Audio-CD / CD-R / CD-RW Bilder JPEG sowohl CD‘s als auch über USB Signalausgänge Farbsystem PAL / NTSC / AUTO Anschlüsse Eingänge USB 2.0 Ausgänge... -
Seite 27: Konformitätserklärung
Hersteller cmx electronics sro Svrcia, Karlova ves., 84104 Bratislava SLOVAKIA Email: sales@cmx-electronics.com Internet: www.cmx-electronics.com cmx electronics sro erklärt hiermit für dieses Produkt die Übereinstimmung mit folgenden Richtlinien und Normen: Niederspannungsrichtlinie 2006/95/EC • EN60065:2002+A1:2006+A11:2008 Richtlinien zur elektromagnetischen Verträglichkeit 2004/108/EC • EN55013:2001+A1:2003+A2:2006 •... - Seite 28 Konformitätserklärung www.cmx-electronics.com - 28 -...
