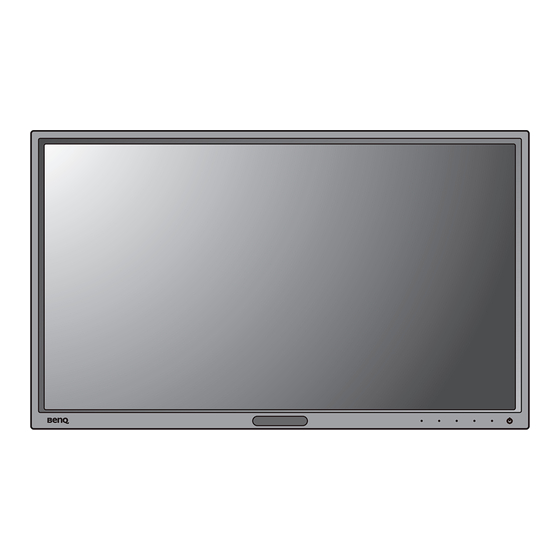

- Seite 1 BL Serie LCD-Monitor Benutzerhandbuch...
-
Seite 2: Ausschlusserklärung
BenQ Corporation übernimmt weder direkte noch indirekte Garantie für die Richtigkeit dieses Handbuchs und übernimmt insbesondere keine Gewährleistung hinsichtlich der Qualität oder der Eignung zu einem bestimmten Zweck. Ferner behält sich die BenQ Corporation das Recht vor, diese Veröffentlichung ohne Vorankündigung zu überarbeiten und Änderungen des Inhalts vorzunehmen. -
Seite 3: Wartung
Gebrauch) wenden Sie sich zur Wartung an qualifiziertes Wartungspersonal. BenQ ecoFACTS BenQ has been dedicated to the design and development of greener product as part of its aspiration to realize the ideal of the "Bringing Enjoyment 'N Quality to Life" corporate vision with the ultimate goal to achieve a low-carbon society. -
Seite 4: Inhaltsverzeichnis
Drehen des Monitors ..........................15 Einstellung des Ansichtwinkels......................16 Verwenden der Monitor-Montageeinheit ..................17 Optimale Benutzung des BenQ-Monitors ................18 Installation auf einem neuen Computer ..................... 19 Aktualisierung des Treibers auf einem bereits installierten Computer ........20 Windows 8 (8.1)-System installieren ....................21 Windows 7-System installieren ...................... -
Seite 5: Erste Schritte
Erste Schritte Überprüfen Sie beim Auspacken, ob folgende Teile im Lieferumfang enthalten sind. Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, wenden Sie sich umgehend an den Händler, bei dem Sie die Ware gekauft haben. BenQ LCD-Monitor Monitorständer Monitorsockel Schnellstartanleitung... -
Seite 6: Audiokabel
Videokabel: D-Sub Videokabel: DVI-D (Optionales Zubehör, separat erhältlich) Videokabel: HDMI (Optionales Zubehör für Modelle mit HDMI-Eingängen; separat erhältlich) Audiokabel Kabelklemme (Optionales Zubehör) • Das verfügbare Zubehör und die hier gezeigten Abbildungen können sich vom Lieferumfang und dem Produkt in Ihrer Region unterscheiden. Kabel, die nicht im Lieferumfang des Produktes enthalten sind, können Sie separat erwerben. -
Seite 7: Monitoransicht Und Anschlüsse
Monitoransicht und Anschlüsse Frontansicht Rückansicht 1. Ein-/Aus-Taste 2. Kontrolltasten 3. Netzbuchse 4. Audio-Eingang 5. Kopfhörerbuchse 6. HDMI-Anschluss 7. DVI-D-Anschluss 8. D-Sub-Anschluss 9. Kensingtonschloss-Halterung • Das obige Diagramm kann sich von Modell zu Modell unterscheiden. • Das Bild kann sich von dem an Ihrem Ort ausgelieferten Produkt unterscheiden. Monitoransicht und Anschlüsse... -
Seite 8: Installation Der Monitor-Hardware
Installation der Monitor-Hardware • Stellen Sie sicher, dass Computer und Monitor ausgeschaltet sind. Schließen Sie die Anschlüsse erst dann an, wenn Sie dazu aufgefordert werden. Dasselbe gilt auch für das Anschalten des Monitors. • Die folgenden Diagramme dienen lediglich als Beispiel. Die Position und die Verfügbarkeit der Eingangs- und Ausgangsbuchsen können sich je nach Modell unterscheiden. - Seite 9 Drehen Sie den Teller an der Unterseite des oder Monitorsockels, bis Sie die Flügelschraube ( ) sehen. Ziehen Sie die Schraube unten am Monitor wie in der Abbildung ( ) gezeigt fest. Verwenden Sie einen Schraubendreher oder eine Münze, um eine Schraube festzuziehen oder zu lösen.
- Seite 10 2. Schließen Sie das PC-Videokabel an. Entweder Verwenden Sie nicht gleichzeitig DVI-D-Kabel und D-Sub-Kabel für einen PC. Beide Kabel können nur dann gleichzeitig benutzt werden, wenn sie an zwei unterschiedliche PCs mit geigneten Videosystemen angeschlossen sind. D-Sub-Kabel anschließen Schließen Sie den Stecker des D-Sub-Kabels (an dem Ende ohne Ferritfilter) am Videoanschluss des Monitors an.
- Seite 11 3. Schließen Sie das Audiokabel an (für Modelle mit Lautsprechern). Schließen Sie das Audiokabel an den Anschluss auf der Rückseite des Monitors (Eingang) und die Audioausgabe-Schnittstelle Ihres Rechners an. Sie können Kopfhörer an die Kopfhörerbuchse neben dem Line-In-Anschluss des Monitors anschließen. 4.
- Seite 12 Monitor ein und aus. Schalten Sie den Computer an, und befolgen Sie die Anweisungen in Optimale Benutzung des BenQ-Monitors auf Seite 18, installieren Sie die Monitor Software. Sie können die Lebensdauer des Bildschirms verlängern, wenn Sie die Energieverwaltung Ihres Computers aktivieren.
-
Seite 13: So Trennen Sie Den Sockel Ab
So trennen Sie den Sockel ab 1. Vorbereiten des Monitors und der Arbeitsfläche. Schalten Sie den Monitor aus, bevor Sie das Netzkabel abtrennen. Schalten Sie den Rechner aus, bevor Sie das Monitorsignalkabel abtrennen. Ziehen Sie die Anzeige vorsichtig nach oben, und erweitern Sie den Ständer bis auf die maximal mögliche Position. -
Seite 14: Einstellen Der Höhe Des Monitors
Einstellen der Höhe des Monitors Um die Höhe des Monitors anzupassen, halten Sie sowohl die linke als auch die rechte Seite des Monitors, um den Monitor abzusenken oder ziehen Sie den Ständer auf die gewünschte Höhe nach oben. • Vermeiden Sie es, Ihre Hände auf den oberen oder unteren Teil des in der Höhe einstellbaren Ständers oder auf die Unterseite des Monitors zu legen, da die Höheneinstellung des Monitors sonst zu Verletzungen führen könnte. -
Seite 15: Drehen Des Monitors
Drehen des Monitors 1. Schwenken Sie die Anzeige. Bevor Sie den Monitor mit einer Hochformatausrichtung drehen, müssen Sie die Anzeige um 90 Grad drehen. Klicken Sie zum Ausführen der Display Pilot Software (wenn von der CD installiert) und markieren Sie Autom. -
Seite 16: Einstellung Des Ansichtwinkels
4. Drehen Sie den Monitor um 90 Grad im Uhrzeigersinn, wie in der Abbildung gezeigt wird. Um zu vermeiden, dass die Kante der LCD-Anzeige den Ständer des Monitors berührt, während sie gedreht wird, sollten Sie den Monitor in die höchstmögliche Position ziehen, bevor Sie die Anzeige drehen. -
Seite 17: Verwenden Der Monitor-Montageeinheit
Verwenden der Monitor-Montageeinheit Auf der Rückseite Ihres LCD-Monitor gibt es einen VESA-Standard-Anschluss mit einem 100mm-Muster, an den Sie eine Klammer zur Anbringung an einer Wand befestigen können. Lesen Sie bitte ausführlich die Warnhinweise, bevor Sie die Monitor-Montageeinheit installieren. Warnhinweise: • Installieren Sie den Monitor und die Monitor-Montageeinheit nur an einer Wand mit flacher Oberfläche. -
Seite 18: Optimale Benutzung Des Benq-Monitors
Sie den größten Nutzen von Ihrem BenQ LCD-Monitor haben. Die Situation, unter welcher Sie den BenQ LCD-Monitor anschließen und installieren, bestimmt, welcher Prozedur Sie folgen müssen, um den Treiber für den BenQ LCD-Monitor erfolgreich zu installieren. Es hängt zum einen von Ihrer Microsoft Windows-Version ab und davon, ob Sie den Monitor an einem neuen Computer anschließen (also ein Gerät ohne... -
Seite 19: Installation Auf Einem Neuen Computer
BenQ LCD-Monitor der erste Monitor ist, der installiert werden soll. Sie sollten diesen Instruktionen nicht folgen, wenn der BenQ LCD-Monitor auf einem bereits in Gebrauch genommenen Computer installiert werden soll, auf dem schon ein anderer Monitor installiert ist (und auf dem deswegen bereits ein Monitortreiber installiert ist). -
Seite 20: Aktualisierung Des Treibers Auf Einem Bereits Installierten Computer
Kompatibilität mit den Betriebssystemen (OS) Windows 8.1, Windows 8 und Windows 7 Operating System nachgewiesen. Der BenQ LCD Monitor-Treiber für Ihr Modell kann u.U. auch mit anderen Versionen von Windows funktionieren; zur Zeit des Schreibens dieser Anleitung hat BenQ jedoch noch keine Tests mit anderen Windows-Versionen durchgeführt. -
Seite 21: Windows 8 (8.1)-System Installieren
Eigenschaften 5. Klicken Sie auf die Registerkarte und dann auf die Schaltfläche Treiber Treiber aktualisieren 6. Legen Sie die BenQ LCD-Monitor CD-ROM in das CD-Laufwerk des Computers ein. 7. Wählen Sie im Fenster die Option Treiber-Aktualisierungssoftware Computer nach Treiber-Software durchsuchen 8. -
Seite 22: Windows 7-System Installieren
Eigenschaften 5. Klicken Sie auf die Registerkarte und dann auf die Schaltfläche Treiber Treiber aktualisieren 6. Legen Sie die BenQ LCD-Monitor CD-ROM in das CD-Laufwerk des Computers ein. 7. Wählen Sie im Fenster die Option Treiber-Aktualisierungssoftware Computer nach Treiber-Software durchsuchen 8. -
Seite 23: So Stellen Sie Den Monitor Ein
So stellen Sie den Monitor ein Die Steuerpalette Name Beschreibung Steuerungstasten Zugriff auf die Funktionen oder Menüelemente, die auf dem Bildschirm angezeigt werden, direkt neben jeder Taste. Ein/Aus-Taste Schaltet die Stromversorgung ein oder aus. So stellen Sie den Monitor ein... -
Seite 24: Grundlegende Menübedienung
Grundlegende Menübedienung Alle OSD (On Screen Display) Menüs können über die Steuerungstasten erreicht werden. Sie können das OSD-Menü verwenden, um alle Einstellungen Ihres Monitors zu verändern. 1. Drücken Sie auf eine der Steuerungstasten. 2. Das Direkttasten-Menü wird angezeigt. Die linke drei Steuerungen sind Benutzer-Tasten und besitzen bestimmte Funktionen. -
Seite 25: Steuerung Der Anzeige Mit Display Pilot
4. Folgen Sie den Symbolen neben den Steuerungstasten im Hauptmenü, um Einstellungen vorzunehmen oder eine Auswahl zu treffen. Weitere Einzelheiten über Menüoptionen finden Sie unter Verwendung des Hauptmenüs auf Seite OSD im OSD-Symbol Funktion Direkttasten-Menü im Hauptmenü • Standardmäßig ist die Taste auch die Direkttaste Benutzer-Taste 1 für den . -
Seite 26: Bildoptimierung
Bei Bedarf können Sie jederzeit die geometrischen Einstellungen des Bildschirms manuell anpassen, indem Sie die Elemente des Geometrie-Menüs verwenden. Um Ihnen hierbei zu helfen, bietet Ihnen BenQ eine Bildschirm-Testbild-Funktion, die Sie benutzen können, um die Bildschirmfarbe, die Graustufen und den Linienverlauf der Anzeige zu überprüfen. -
Seite 27: Einstellen Des Anzeigemodus
Einstellen des Anzeigemodus Sie können den Anzeigemodus am Monitor anpassen, um Bilder mit einem anderen Seitenverhältnis als 16:9 und einer Größe anders als die Bildschirmgröße des von Ihnen erworbenen Modells anzuzeigen. 1. Drücken Sie auf eine der Steuerungstasten, um das Direkttasten-Menü aufzurufen und drücken Sie auf , um auf das Hauptmenü... -
Seite 28: Verwendung Des Hauptmenüs
Verwendung des Hauptmenüs Sie können das OSD (On Screen Display)-Menü verwenden, um alle Einstellungen Ihres Monitors zu verändern. Drücken Sie auf eine der Steuerungstasten, um das Direkttasten-Menü aufzurufen und drücken Sie auf , um auf das Hauptmenü zuzugreifen. Unter Grundlegende Menü... -
Seite 29: Anzeigemenü
Anzeigemenü Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Bei Modellen ohne bestimmte Funktionen werden ihre Einstellungen und entsprechende Elemente nicht im Menü angezeigt. Mode: Standard Display Auto Adjustment... - Seite 30 Element Funktion Bereich Drehung des OSD-Menü mit dem Monitor. • Autom. Drehung • Stellen Sie sicher, dass ausgeführt wird. Display Pilot unter auf Drehen des Monitors auf Seite 15 finden Sie weitere Informationen. Verwenden Sie diese Funktion, um den Eingang •...
-
Seite 31: Bild Menü
Bild Menü Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Bei Modellen ohne bestimmte Funktionen werden ihre Einstellungen und entsprechende Elemente nicht im Menü angezeigt. Mode: Standard Display Brightness... - Seite 32 Element Funktion Bereich Passen Sie hiermit die Ton-Leuchtdichte an. Der • Gamma Standardwert beträgt 3 (dies ist der Standardwert für • Windows). • • • Ermöglicht die Ansicht von Videos Farbtemperatur Normal und Standbildern in natürlichen Farben. Dies ist die standardmäßig eingestellte Farbe.
-
Seite 33: Bild Erweitert Menü
Bild erweitert Menü Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Bei Modellen ohne bestimmte Funktionen werden ihre Einstellungen und entsprechende Elemente nicht im Menü angezeigt. Mode: Standard Display Picture Mode... - Seite 34 Element Funktion Bereich Verringert das blaue Licht des Bildschirms, um Low Blue Ihre Augen vor blauem Licht zu schonen. Light Im Modus bedeutet der jeweilige Low Blue Light Wert wie viel blaues Licht im Vergleich zum Modus verringert wird. Standard Für die Anzeige von -30% Multimedia...
- Seite 35 Element Funktion Bereich Diese Funktion ermöglicht die Anzeige in einem anderen Anzeigemodus Seitenverhältnis als 16:9, ohne dass es zu geometrischer Verzerrung kommt. Die Optionen unter dem unterscheiden sich je nach Anzeigemodus Eingangssignalquelle. Abhängig von Ihrer Auswahl des ist eine unterschiedliche Bildmodus Option voreingestellt.
-
Seite 36: Audio Menü
Audio Menü Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Bei Modellen ohne bestimmte Funktionen werden ihre Einstellungen und entsprechende Elemente nicht im Menü angezeigt. Mode: Standard Display Volume... -
Seite 37: System Menü
System Menü Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Bei Modellen ohne bestimmte Funktionen werden ihre Einstellungen und entsprechende Elemente nicht im Menü angezeigt. Mode: Standard Display OSD Settings... -
Seite 38: Osd Einstellungen Sprache
Element Funktion Bereich Stellt die Sprache des OSD-Menüs • OSD Einstellungen Sprache English ein. • Français • Deutsch Die in Ihrem OSD gezeigten • Italiano Sprachoptionen können sich von den auf der rechten Seite gezeigten • Español unterscheiden, was vom Produkt •... -
Seite 39: Modellname
Element Funktion Bereich Hiermit können Sie die Funktionen einstellen, auf • Benutzer-Taste 1 Bildmodus die Sie über die Benutzer-Taste 1 zugreifen können. • Low Blue Light Hiermit können Sie die Funktionen einstellen, auf • Benutzer-Taste 2 Anzeigemodus die Sie über die Benutzer-Taste 2 zugreifen können. •... -
Seite 40: Ergonomie-Menü
Ergonomie-Menü Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Bei Modellen ohne bestimmte Funktionen werden ihre Einstellungen und entsprechende Elemente nicht im Menü angezeigt. Mode: Standard Smart Reminder Display... - Seite 41 Element Funktion Bereich Hiermit legen Sie fest, wie häufig die Erinnerungsmeldung • Zeitintervall angezeigt wird. (Min.) • • • • Hiermit legen Sie die Dauer fest, für die die • Dauer (Sec.) Erinnerungsnachricht auf dem Bildschirm angezeigt wird. • • Sie können bei Anzeige der Erinnerungsmeldung auch eine •...
-
Seite 42: Fehlerbehebung
Fehlerbehebung Häufig gestellte Fragen (FAQ) Das Bild ist verschwommen. Lesen Sie die Anweisungen unter dem Link auf der "Die Bildschirmauflösung verändern" CD, wählen Sie dann die richtige Auflösung und Wiederholfrequenz, und korrigieren Sie die Einstellungen wie in den Anweisungen beschrieben. Wie verwendet man ein VGA-Verlängerungskabel? Ziehen das Verlängerungskabel ab, um festzustellen, ob die schlechte Bildqualität durch das Kabel verursacht wird. -
Seite 43: Anzeigemodus
Kein Bild. Leuchtet die Anzeige am Bildschirm grün? Wenn die Anzeige grün leuchtet und die Meldung Signal außerhalb des Bereichs Bildschirm angezeigt wird, heißt dies, dass Sie einen Anzeigemodus verwenden, der nicht vom Monitor unterstützt wird. Wechseln Sie zu einem unterstützten Modus. Lesen Sie den Abschnitt unter dem Link "Voreingestellte Anzeigemodi"... -
Seite 44: Weitere Hilfe
Monitor angeschlossen sind, sind die eingebauten Lautstärker automatisch deaktiviert.) Weitere Hilfe? Wenn Sie auch nach dem Lesen dieses Handbuchs noch Probleme mit dem Monitor haben, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben, oder senden Sie eine E-Mail an folgende Adresse: Support@BenQ.com. Fehlerbehebung...
