Verwendung der Stromzange
Um ordnungsgemäß mit der Stromzange arbeiten zu können,
gehen Sie bitte folgendermaßen vor:
1.
Schließen Sie die i200-/i200s-Stromzange an den
gewünschten Eingang Ihres Meßgeräts an.
i200: Siehe Abbildung 2.
i200s: Siehe Abbildung 3. Wenn Sie mit einem Multimeter
arbeiten, sollten Sie den Zweifach-Bananenstecker/BNC-
Adapter (PM9081) für den Anschluß der Stromzange an den
Eingang verwenden.
2.
i200s: Wählen Sie an der Stromzange den Meßbereich der
geringsten Empfindlichkeit (10 mV/A).
3.
i200s: Wählen Sie auf Ihrem ScopeMeter-Meßgerät oder
Ihrem Oszilloskop die geeignete Stromzangen-
Empfindlichkeit.
4.
Klemmen Sie die Stromzange im rechten Winkel und
zentrisch um den Leiter.
5.
Achten Sie darauf, daß der Pfeil an der Klemmbacke der
Stromzange bei Phasenmessungen in Richtung der Last bzw.
bei Nullpunktmessungen in entgegengesetzte Richtung zeigt.
(Siehe Abbildung 4.)
6.
Beobachten Sie den Stromwert und die Signalform auf der
Anzeige des Geräts.
7.
i200s: Wählen Sie erforderlichenfalls einen niedrigeren
Meßbereich an der Stromzange und wählen Sie auf Ihrem
ScopeMeter-Meßgerät oder Oszilloskop die entsprechende
Empfindlichkeit (mV/A-Einstellung).
Beispiel mit Multimeter für i200:
Stromzangen-Empfindlichkeit = 1 mA/A. Das Multimeter zeigt 168
mA an.
=
Tats.
Stromwert
168
mA
Anzeigewer
t
=
=
168A
Empf.
des
Messf.
1
mA/A
Beispiel mit Multimeter für i200s:
Die Stromzange ist auf 10 mV/A eingestellt. Das Multimeter zeigt
1,84 V an.
=
Tats.
Stromwert
Anzeigewer
t
1.85V
1850
mV
=
=
=
185A
Empf.
des
Messf.
10
mV/A
10
mV/A
Range
selector

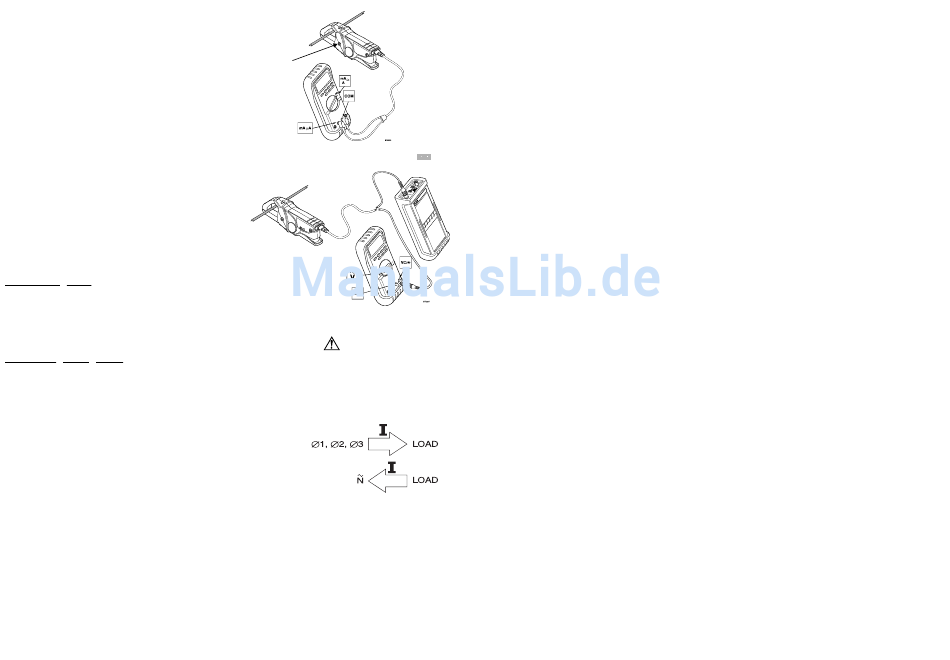

Abbildung 2. Meßanordnung für i200
Abbildung 3. Meßanordnung für i200s
Warnung
Wenn die Empfindlichkeitseinstellung (mV/A) des
ScopeMeter-Meßgeräts oder Oszilloskops nicht der
Einstellung der Stromzange entspricht, könnte das
Instrument einen weit geringeren als den
tatsächlichen Stromwert anzeigen. Dies könnte zu
einer Fehleinschätzung und folglich einer
unsachgemäßen Handhabung führen.
Messung am
Phasenleiter
Messung am
Nulleiter
Abbildung 4. Orientierung der Stromzange
Bei der Messung beachten
Beim Anordnen und Ausrichten der Stromzangenbacken müssen
folgende Richtlinien beachtet werden:
•
Der Leiter muß in der Mitte der Backen liegen.
•
Die Stromzange muß senkrecht zum Leiter stehen.
•
Der Pfeil an der Klemmbacke der Stromzange muß in die
richtige Richtung zeigen.
Für die Messungen gelten folgende Richtlinien:
•
Die Messung sollte wenn möglich fern von anderen
stromführenden Leitern durchgeführt werden.
•
Wählen Sie an der i200s-Stromzange den geeignetsten
Bereich für die Strommessung, um die größte Genauigkeit zu
gewährleisten.
Wartung
Die Stromzange muß vor jedem Gebrauch begutachtet werden.
Dabei ist insbesondere auf Risse und fehlende Teile am Gehäuse
der Stromzange und an der Isolierstoffabdeckung des
Ausgangskabels sowie auf lose oder schwache Teile zu achten.
Achten Sie vor allem auf die Isolierung im Bereich der
Stromzangenbacken. Verwenden Sie keine beschädigte
Stromzange. Bei einer Beschädigung muß die Stromzange mit
einem Klebeband geschlossen werden, damit sie nicht
versehentlich verwendet wird. Während der Garantiezeit wird eine
Stromzange (nach dem Ermessen von Fluke) entweder
schnellstens und kostenlos repariert oder ersetzt, und dem Kunden
gebührenfrei zurückgesandt.
Reinigung und Lagerung
Das Gehäuse regelmäßig mit einem feuchten Tuch und etwas
Spülmittel abwischen; keine Scheuer- oder Lösungsmittel
verwenden. Die Backen öffnen und die magnetischen Pole mit
einem Tuch abwischen, das leicht mit Öl getränkt ist. An den
magnetischen Enden darf sich kein Rost und keine Korrosion
ansetzen.
Wenn Ihre Stromzange nicht funktioniert
Wenn die Stromzange nicht richtig funktioniert, dienen folgende
Schritte der Fehlersuche:
•
Kontrollieren Sie, ob die Berührungsflächen der Klemmbacken
sauber sind. Wenn sie verschmutzt sind, können sich die
Backen nicht ordnungsgemäß schließen, und es kommt zu
Fehlern.
•
Vergewissern Sie sich, daß auf dem Multimeter, ScopeMeter
oder Oszilloskop die richtige Funktion und der richtige Bereich
gemäß der Empfindlichkeit der Stromzange gewählt wurden.
BEFRISTETE GARANTIEBESTIMMUNGEN UND
HAFTUNGSBESCHRÄNKUNG
Fluke leistet für dieses Produkt eine Garantie für einwandfreie
Materialqualität und fehlerfreie Ausführung. Der Garantiezeitraum
beträgt ein Jahr ab Erwerbsdatum. Diese Garantie erstreckt sich
nicht auf Sicherungen, Einwegbatterien oder irgendwelche
Beschädigungen infolge eines Unfalls, durch Vernachlässigung,
durch unzweckmäßige Verwendung oder infolge anormaler
Betriebsbedingungen oder einer unsachgemäßen Handhabung.
Weiterverkaufsstellen sind nicht dazu berechtigt, diese Garantie im
Namen von Fluke zu verlängern, zu erweitern oder in irgendeiner
anderen Weise zu ändern. Um die Garantieleistung während der
Garantiefrist in Anspruch zu nehmen, senden Sie das schadhafte
Produkt bitte zusammen mit einer Beschreibung des Problems an
das nächstgelegene und von Fluke autorisierte Servicezentrum.
DIE VORSTEHENDEN GARANTIEBESTIMMUNGEN SIND IHR
EINZIGES UND ALLEINIGES RECHT AUF SCHADENSERSATZ
UND GELTEN AUSSCHLIESSLICH UND AN STELLE VON
ALLEN ANDEREN VERTRAGLICHEN ODER GESETZLICHEN
GEWÄHRLEISTUNGSPFLICHTEN, WIE ZUM BEISPIEL DER
GEWÄHRLEISTUNG DER GEBRAUCHSEIGNUNG UND DER
ZWECKDIENLICHKEIT FÜR EINEN BESTIMMTEN EINSATZ.
FLUKE ÜBERNIMMT KEINE HAFTUNG FÜR SPEZIELLE,
UNMITTELBARE, MITTELBARE, BEGLEIT- ODER
FOLGESCHÄDEN ODER ABER VERLUSTE, UNABHÄNGIG
DAVON, AUF WELCHE URSACHE DIESE PROBLEME
ZURÜCKZUFÜHREN SIND.
Angesichts der Tatsache, daß in einigen Ländern der Ausschluß
oder die Begrenzung einer gesetzlichen Gewährleistung oder der
Ausschluß oder die Begrenzung von Begleit- oder Folgeschäden
nicht zulässig ist, könnte es sein, daß die obengenannten
Einschränkungen und Ausschlüsse nicht für Sie gelten.
Fluke Corporation
Fluke Industrial B.V.
Postfach 9090
Postfach 680
Everett WA
NL-7600 AR Almelo
98206-9090, USA
Niederlande
SERVICE-ZENTREN
Für die Adresse eines autorisierten Servicezentrums können Sie
uns auf dem World Wide Web besuchen:
http://www.fluke.com
Sie können uns auch einfach unter einer der nachstehenden
Telefonnummern anrufen:
+1-888-993-5853 in den USA und Kanada
+31-402-678-200 in Europa
+1-425-356-5500 von den übrigen Ländern aus
