Wichtige Hinweise zu Sicherheit und Montage
Achtung
- Montage und Service sind von Elektrofachkräften durchzuführen.
- Anlage vor Inbetriebnahme auf Kurzschlüsse der Koaxial-Kabel prüfen.
• Montieren Sie die Multischalter ...
- auf schwer entflammbarem Untergrund (Mauer),
- in staubfreier, trockener Umgebung,
- geschützt gegen Feuchtigkeit und Nässe,
- an einem, gegen direkte Sonneneinstrahlung geschützten Ort,
- nicht in unmittelbarer Nähe von Wärmequellen.
• Achten Sie auf möglichst gleich große Eingangspegel der SAT-Ebenen.
• Installieren Sie die Anlage nur im spannungsfreien (230 V) Zustand!
• Vermeiden Sie Kurzschlüsse!
• Schäden durch fehlerhaften Anschluss und / oder unsachgemäße Handhabung
sind von jeglicher Haftung ausgeschlossen.
• Beachten Sie die relevanten Normen, Vorschriften und Richtlinien (VDE0100,
VDE0185, VDE0855, VDE0860, DIN18015, EN61319-1, EN50083 etc).
• Erden Sie die SAT-Empfangsanlage über die Potenzialausgleichsschiene.
• Beachten Sie die nationalen und örtlichen genehmigungsrechtlichen Regelungen
für Rundfunkempfangsanlagen.
2
Technische Beschreibung
Verwendung
Multischalter für Einzelanlagen dienen zur Verteilung von SAT-ZF-Signalen und terres-
trischen Signalen in SAT-Empfangsanlagen. Sie können, je nach Type, bis zu 8 Recei-
ver versorgen. Die Wahl der ZF-Ebenen erfolgt gemäß den DiSEqC-Umschaltkriterien
bzw. durch die 0/22-kHz-Umschaltung (SDSP 908).
Spannungsversorgung
Das Netzteil des Multischalters versorgt die LNB mit Betriebsspannung. Die Span-
nungszuführung zu den LNB erfolgt über die SAT-ZF-Eingänge der Multischalter.
- 2 -
3
Anschluss- und Bedienelemente
Anschlussbelegung am
Beispiel des SDSP 908
Regler
-10 ... 0 dB
Regler -10 ... 0 dB:
Ausgangspegel des terrestri-
schen Antennensignals ein-
stellen.
22-kHz-Schalter
22 kHz
OFF ON
(nur bei SDSP 908)
Bei Verwendung eines Quad-LNB mit integriertem Multischalter, 22-kHz-Schalter auf
ON stellen.

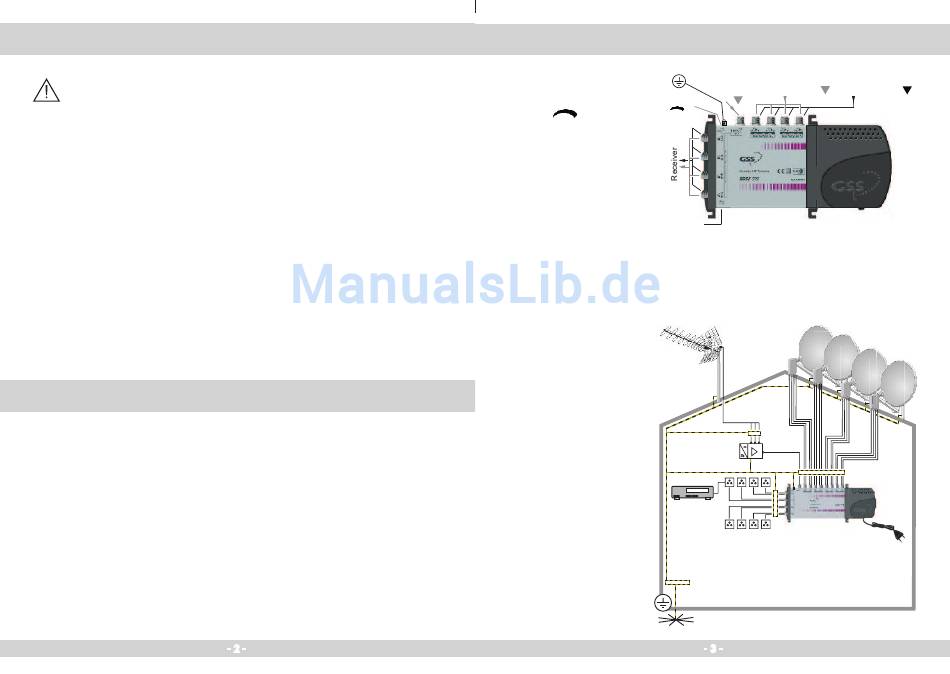

Beispiel einer Hausinstallation
mit SDSP 1708
Receiver
Potenzial-
ausgleichs-
schiene
terrestrischer
Eingang
SAT-Eingänge H
SAT-Eingänge V
SDSP 1708
- 3 -
