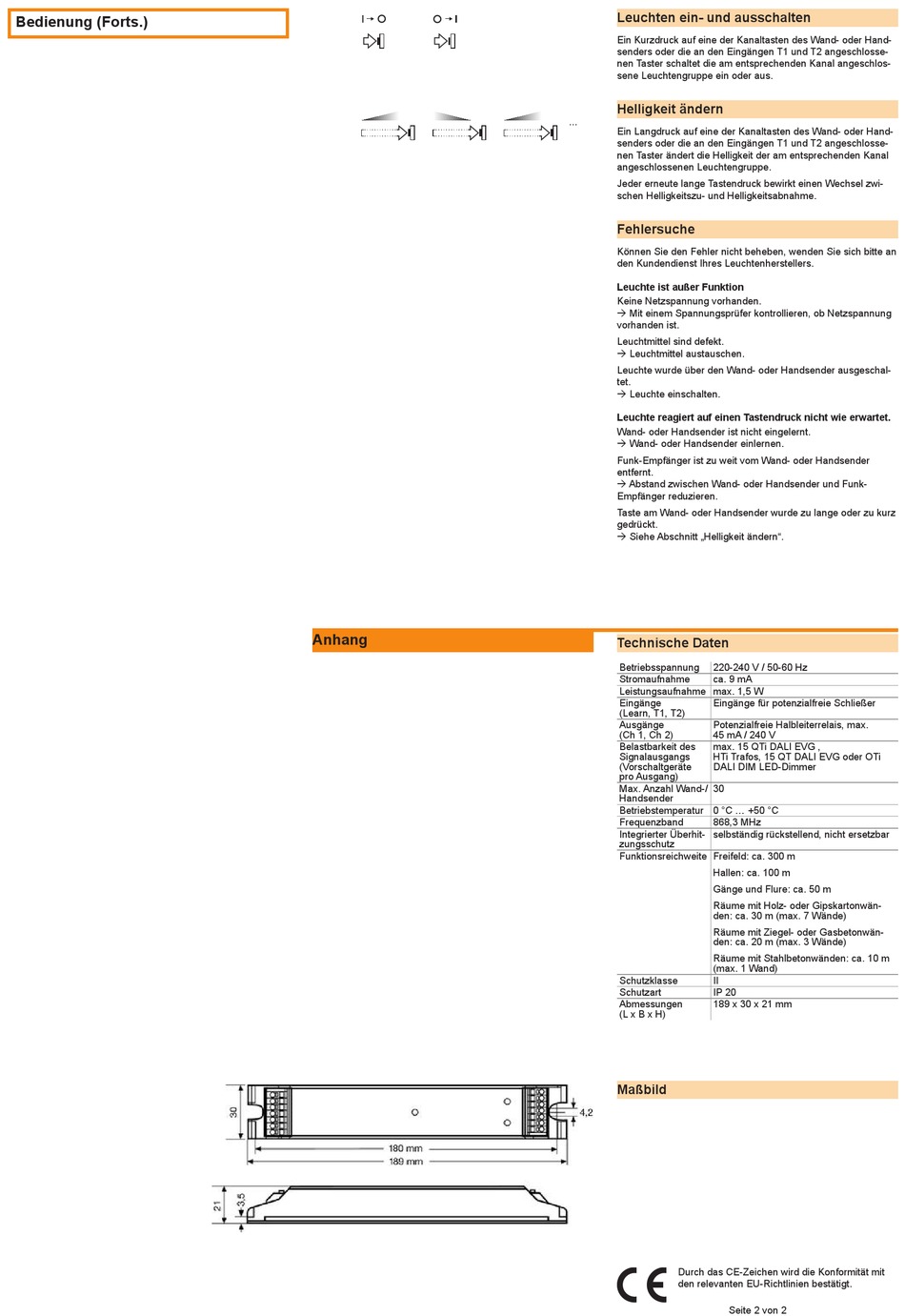

OSRAM TOUCH DIM RC Bedienungsanleitung Seite 2

1 < 30 s 2
Bedienung (Forts.)
1 2 3
1 2
> 30 s
1 2 3
1 > 30 s 2
2x
3
A
max
A
B
max
3
B
3
Anhang
Leuchten ein- und ausschalten
Ein Kurzdruck auf eine der Kanaltasten des Wand- oder Hand-
senders oder die an den Eingängen T1 und T2 angeschlosse-
nen Taster schaltet die am entsprechenden Kanal angeschlos-
sene Leuchtengruppe ein oder aus.
...
Helligkeit ändern
...
Ein Langdruck auf eine der Kanaltasten des Wand- oder Hand-
senders oder die an den Eingängen T1 und T2 angeschlosse-
nen Taster ändert die Helligkeit der am entsprechenden Kanal
angeschlossenen Leuchtengruppe.
Jeder erneute lange Tastendruck bewirkt einen Wechsel zwi-
schen Helligkeitszu- und Helligkeitsabnahme.
Fehlersuche
Können Sie den Fehler nicht beheben, wenden Sie sich bitte an
den Kundendienst Ihres Leuchtenherstellers.
Leuchte ist außer Funktion
Keine Netzspannung vorhanden.
à Mit einem Spannungsprüfer kontrollieren, ob Netzspannung
vorhanden ist.
Leuchtmittel sind defekt.
à Leuchtmittel austauschen.
Leuchte wurde über den Wand- oder Handsender ausgeschal-
tet.
à Leuchte einschalten.
Leuchte reagiert auf einen Tastendruck nicht wie erwartet.
Wand- oder Handsender ist nicht eingelernt.
à Wand- oder Handsender einlernen.
Funk-Empfänger ist zu weit vom Wand- oder Handsender
entfernt.
à Abstand zwischen Wand- oder Handsender und Funk-
Empfänger reduzieren.
Taste am Wand- oder Handsender wurde zu lange oder zu kurz
gedrückt.
à Siehe Abschnitt „Helligkeit ändern".
Technische Daten
Betriebsspannung
Stromaufnahme
Leistungsaufnahme max. 1,5 W
Eingänge
(Learn, T1, T2)
Ausgänge
(Ch 1, Ch 2)
Belastbarkeit des
Signalausgangs
(Vorschaltgeräte
pro Ausgang)
Max. Anzahl Wand-/
Handsender
Betriebstemperatur 0 °C ... +50 °C
Frequenzband
Integrierter Überhit-
zungsschutz
Funktionsreichweite Freifeld: ca. 300 m
Schutzklasse
Schutzart
Abmessungen
(L x B x H)
Maßbild
Durch das CE-Zeichen wird die Konformität mit
den relevanten EU-Richtlinien bestätigt.
220-240 V / 50-60 Hz
ca. 9 mA
Eingänge für potenzialfreie Schließer
Potenzialfreie Halbleiterrelais, max.
45 mA / 240 V
max. 15 QTi DALI EVG ,
HTi Trafos, 15 QT DALI EVG oder OTi
DALI DIM LED-Dimmer
30
868,3 MHz
selbständig rückstellend, nicht ersetzbar
Hallen: ca. 100 m
Gänge und Flure: ca. 50 m
Räume mit Holz- oder Gipskartonwän-
den: ca. 30 m (max. 7 Wände)
Räume mit Ziegel- oder Gasbetonwän-
den: ca. 20 m (max. 3 Wände)
Räume mit Stahlbetonwänden: ca. 10 m
(max. 1 Wand)
II
IP 20
189 x 30 x 21 mm
Seite 2 von 2
