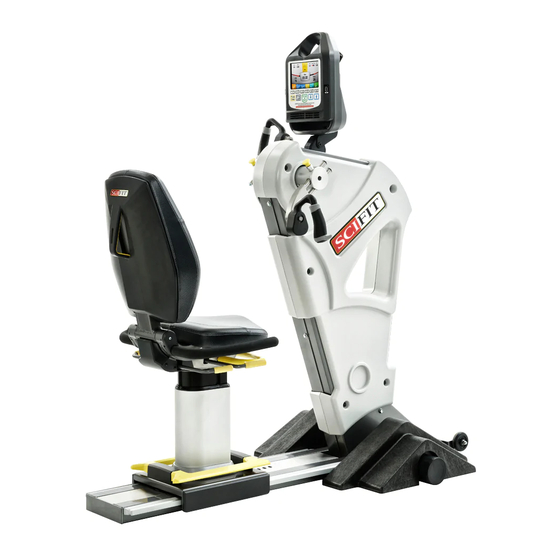

SCIFIT PRO2 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für PRO2:
- Bedienungsanleitung (22 Seiten) ,
- Bedienungsanleitung (46 Seiten)
Verwandte Anleitungen für SCIFIT PRO2
Inhaltszusammenfassung für SCIFIT PRO2
- Seite 1 Bedienungsanleitung PRO2 PRO1000 ® PRO2 Multitrainer ® & PRO1000 Oberkörperergometer Lesen Sie vor dem Gebrauch dieses Produkts die folgende Bedienungsanleitung durch und beachten Sie alle Sicherheitshinweise und Anweisungen.
- Seite 2 Dies Seite ist absichtlich freigelassen SCIFIT • Scientific Solutions for Fitness • SCIFIT • Scientific Solutions for Fitness • SCIFIT...
-
Seite 3: Inhaltsverzeichnis
FUNKTIONEN DES TASTENFELDES BIOMECHANISCHE EINSTELLUNG JUSTIERUNG 18-19 ZUBEHÖR 20-21 BRUSTGURT MIT PULSSENDER PROGRAMMANLEITUNG 23-31 WARTUNG UND REPARATUR GARANTIE 33-37 Online-Bestellungen rund um die Uhr unter www.SCIFIT.COM SCIFIT • Scientific Solutions for Fitness • SCIFIT • Scientific Solutions for Fitness • SCIFIT... -
Seite 4: Sicherheitshinweise
Objekte hineinfallen oder hinein geschoben werden. Verwenden Sie das Gerät nicht im Freien oder in einer rauen Umgebung in der Nähe von Wasser (z. B. Schwimmbad- oder Wellness-Bereiche). SCIFIT • Scientific Solutions for Fitness • SCIFIT • Scientific Solutions for Fitness • SCIFIT... -
Seite 5: Einführung
Verletzungen die Folge sein. führen. Falls Sie bei auftretenden Schmerzen oder anderen Beschwerden das Training nicht sofort abbrechen, kann dies Verletzungen oder sogar den Tod zur Folge haben. SCIFIT • Scientific Solutions for Fitness • SCIFIT • Scientific Solutions for Fitness • SCIFIT... -
Seite 6: Spezifikationen
USA und Kanada 3 Jahre auf Teile, 1 Jahr auf Arbeit außerhalb der USA 3 Jahre auf Teile, Arbeitskosten ausgeschlossen 61” 1.524 mm 30” 762 mm 61.5” 1.562 mm SCIFIT • Scientific Solutions for Fitness • SCIFIT • Scientific Solutions for Fitness • SCIFIT... -
Seite 7: Aufbau Und Installation
Umgebung zu fördern, sollte Schweiß mit einem im Handel erhältlichen und speziell für die Fitnessbranche gedachten Wischtuch oder einem feuchten Tuch vom Gerät abgewischt werden. SCIFIT • Scientific Solutions for Fitness • SCIFIT • Scientific Solutions for Fitness • SCIFIT... -
Seite 8: Montage
Sie die dritte Schraube lose ein. (E) Wiederholen Sie Schritte A-D auf der linken Seite. (F) Ziehen Sie alle Schrauben auf 65 nm (48 ft/lbs bzw. 576 Zoll/lbs) an. SCIFIT • Scientific Solutions for Fitness • SCIFIT • Scientific Solutions for Fitness • SCIFIT... - Seite 9 5/16-18 x 1 Innensechskantschraube mit Senkkopf Teilenr. 2 (x 4) 5/16 flache Unterlegscheibe Teilenr. 3 (x 4) 5/16 Federring Teilenr. 4 (x 4) 5/16 Mutter SCIFIT • Scientific Solutions for Fitness • SCIFIT • Scientific Solutions for Fitness • SCIFIT...
-
Seite 10: Schritt 3: (Montage Des Schalensitzes)
5/16-18 x 1 Sechskantschraube Sitzbefestigungsplatte Teilnr. 3 (x 2) hintere Löcher für die Befestigung der Sitzplatte 5/16 Federring Teilnr. 4 (x 4) 5/16 flache Unterlegscheibe SCIFIT SCIFIT • Scientific Solutions for Fitness • SCIFIT • Scientific Solutions for Fitness • SCIFIT... - Seite 11 Löchern der fest montierten Sitzbefestigung aus. Benötigtes Werkzeug: 1/2 Zoll Schrauben- oder Steckschlüssel vorne Teilnr. 1 (x 4) 5/16-18 x 1,25 Zoll Riffelschraube hinten SCIFIT • Scientific Solutions for Fitness • SCIFIT • Scientific Solutions for Fitness • SCIFIT...
- Seite 12 5/16-18 x 1,25 Zoll Riffelschraube (Teilnr. 1) x 4 Richten Sie die unteren Sitzpolsterlöcher mit diesen vier Löchern aus. Montage des Sitzes mit niedriger Lehne zur Verdeutlichung abgebildet SCIFIT • Scientific Solutions for Fitness • SCIFIT • Scientific Solutions for Fitness • SCIFIT...
-
Seite 13: Sichere Befestigung Der Handkurbeln
Setzen Sie die im ersten Schritt entfernte Stellschraube wieder in die Kurbelnabe und ZIEHEN Sie sie bis auf 5,54 kg/m AN. Schritt 4: Wiederholen Sie Schritte 1-3 auf der linken Geräteseite. SCIFIT • Scientific Solutions for Fitness • SCIFIT • Scientific Solutions for Fitness • SCIFIT... -
Seite 14: Sichere Befestigung Der Pedale (Nur Pro2)
Setzen Sie die im ersten Schritt entfernte Stellschraube wieder in die Kurbelnabe und ZIEHEN Sie sie bis auf 5,54 kg/m AN. Schritt 4: Wiederholen Sie Schritte 1-3 auf der linken Geräteseite. SCIFIT • Scientific Solutions for Fitness • SCIFIT • Scientific Solutions for Fitness • SCIFIT... -
Seite 15: Sichere Befestigung Der Pedale Mit Starrer Nabe (Nur Pro2)
Wiederholen Sie Schritte 1-4 auf der Unterseite der Nabe. Schritt 6: Wiederholen Sie Schritte 1-5 auf der rechten Seite des Gerätes. Schritte 3 & 4 SCIFIT • Scientific Solutions for Fitness • SCIFIT • Scientific Solutions for Fitness • SCIFIT... - Seite 16 Unterlegscheibe (1/4 Zoll) am Ende jedes Stabs. Unterlegscheibe (1/4 Zoll) am Ende jedes Stabs. 1/4-20 x 1/2 Zoll Inbusschraube 1/4 Zoll Unterlegscheibe 1/4-20 x 1/4 Zoll 1/2 Zoll Unterlegscheibe Inbusschraube SCIFIT • Scientific Solutions for Fitness • SCIFIT • Scientific Solutions for Fitness • SCIFIT...
- Seite 17 Sie eine Unterlage, ein Teppichstück oder ein Stück Pappe zwischen Ummantelung und Boden legen. Vier (4) Schrauben lockern Schlitze unter Unterlegscheiben schieben Schrauben anziehen schützende Unterlage SCIFIT • Scientific Solutions for Fitness • SCIFIT • Scientific Solutions for Fitness • SCIFIT...
-
Seite 18: Produktübersicht
Drehsitz anpassbare Tretkurbel (nur PRO2) Verankerung für Rollstuhl Transporträder horizontale Sitzjustierstange Endkappen zur Rahmennivellierung Hebel für vertikale und Sitzjustierung per Drehanpassung Fußhebel SCIFIT • Scientific Solutions for Fitness • SCIFIT • Scientific Solutions for Fitness • SCIFIT... -
Seite 19: Funktionen Des Tastenfeldes
Die Starttaste ermöglich den Schnellstart im manuellen Modus mit einem Tastendruck. Wird die Starttaste nach dem Aufrufen eines Programms betätigt, wird das gewählte Programm dadurch aktiviert. SCIFIT • Scientific Solutions for Fitness • SCIFIT • Scientific Solutions for Fitness • SCIFIT... -
Seite 20: Biomechanische Einstellung
ACHTUNG Befolgen Sie immer alle ärztlichen Richtlinien und Empfehlungen, um die Verletzungsgefahr zu reduzieren. Eine Missachtung ärztlicher Anweisungen kann Verletzungen zur Folge haben. SCIFIT • Scientific Solutions for Fitness • SCIFIT • Scientific Solutions for Fitness • SCIFIT... -
Seite 21: Justierung
Die Verwendung des SCIFIT PRO2 oder PRO1000 in dieser Einstellung fördert das Training der Bauch- und Rückenmuskulatur und kann bei der Behandlung spezifischer Beschwerden oder Krankheiten eingesetzt werden. SCIFIT • Scientific Solutions for Fitness • SCIFIT • Scientific Solutions for Fitness • SCIFIT... - Seite 22 Hebel nach unten oder hinten zu drücken, um Sitz verschieben zu drehen Fußhebel herunter treten, um Sitz nach vorne oder hinten zu verschieben SCIFIT • Scientific Solutions for Fitness • SCIFIT • Scientific Solutions for Fitness • SCIFIT...
-
Seite 23: Zubehör
Schuhe sind für leichtes Befestigen und Entfernen mit PRO1, PRO1000 oder PRO2 befestigt. Die Fußstütze Pedalstangen ausgestattet. muss entfernt werden, um die Verankerungsvorrichtung der Gurte erreichen zu können. SCIFIT • Scientific Solutions for Fitness • SCIFIT • Scientific Solutions for Fitness • SCIFIT... - Seite 24 Führen Sie die Hand in die Manschette ein, legen Sie das Manschettenpolster zwischen Finger und Kurbelgriffe und befestigen Sie sie mit Klettverschlüssen. Online-Bestellungen rund um die Uhr unter www.scifit.com SCIFIT • Scientific Solutions for Fitness • SCIFIT • Scientific Solutions for Fitness • SCIFIT...
-
Seite 25: Brustgurt Mit Pulssender
Pulsüberwachungssysteme sind nicht immer genau. Bei einem Schwächegefühl sollten Sie das Trainingsprogramm sofort abbrechen. Eine Überbeanspruchung kann schwere Verletzungen und sogar den Tod zur Folge haben. SCIFIT • Scientific Solutions for Fitness • SCIFIT • Scientific Solutions for Fitness • SCIFIT... -
Seite 26: Programmanleitung
(Isokinetik) und die Dauer voreingestellt sind. 15:00 Zeit Stufe Fit-Quik Drücken Sie dann Gewicht Stellen Sie die Dauer des Programms mit den Tasten ein, drücken Sie dann SCIFIT • Scientific Solutions for Fitness • SCIFIT • Scientific Solutions for Fitness • SCIFIT... - Seite 27 Stellen Sie die Zielwattleistung mit den Tasten ein, drücken Sie dann Zeit 15:00 Watt Gewicht Geben Sie Ihr Gewicht mit den Tasten ein, drücken Sie dann und starten Sie Ihr Training SCIFIT • Scientific Solutions for Fitness • SCIFIT • Scientific Solutions for Fitness • SCIFIT...
- Seite 28 Stufe Stellen Sie die Zielumdrehungszahl mit den Tasten Wählen Sie 1 von 7 Profilen mit den Tasten ein, drücken Sie dann aus, drücken Sie dann SCIFIT • Scientific Solutions for Fitness • SCIFIT • Scientific Solutions for Fitness • SCIFIT...
- Seite 29 15:00 Puls ein, drücken Sie dann und starten Sie Ihr Training Gewicht Stellen Sie die Dauer des Programms mit den Tasten ein, drücken Sie dann SCIFIT • Scientific Solutions for Fitness • SCIFIT • Scientific Solutions for Fitness • SCIFIT...
-
Seite 30: Intervall
Geben Sie Ihr Gewicht mit den Tasten Intervall 5:00 ein, drücken Sie dann und starten Sie Ihr Training Stellen Sie die Zielwattleistung mit den Tasten ein, drücken Sie dann SCIFIT • Scientific Solutions for Fitness • SCIFIT • Scientific Solutions for Fitness • SCIFIT... - Seite 31 Wählen Sie ein zufälliges Profil mit den Tasten aus, drücken Sie dann Profil Zufällig Zeit 15:00 Stufe Stellen Sie die Dauer des Programms mit den Tasten ein, drücken Sie dann SCIFIT • Scientific Solutions for Fitness • SCIFIT • Scientific Solutions for Fitness • SCIFIT...
- Seite 32 Programm und starten Sie Ihr Training Stufe Anfänger Gewicht Geben Sie Ihr Gewicht mit den Tasten und starten Sie Ihr Training ein, drücken Sie dann SCIFIT • Scientific Solutions for Fitness • SCIFIT • Scientific Solutions for Fitness • SCIFIT...
- Seite 33 Wählen Sie 1 von 4 Stufen mit den Tasten Wählen Sie 1 von 3 Programmen mit den Tasten aus, drücken Sie dann aus, drücken Sie dann SCIFIT • Scientific Solutions for Fitness • SCIFIT • Scientific Solutions for Fitness • SCIFIT...
- Seite 34 Ist die Countdown-Funktion aktiviert, zeigt der Bildschirm an, wann der Benutzer sich auf eine kurze Zeit schnellerer Leistung vorbereiten muss. Diese Zeit kann in den Benutzereinstellungen verkürzt oder verlängert werden. SCIFIT • Scientific Solutions for Fitness • SCIFIT • Scientific Solutions for Fitness • SCIFIT...
-
Seite 35: Wartung Und Reparatur
Schmiermittel Schrauben und bei Bedarf alle 2 Wartungspersonal Muttern nachziehen Monate Rollenschiene des feuchtes Tuch monatlich Wartungspersonal Bodenrahmens Online-Bestellungen rund um die Uhr unter www.scifit.com SCIFIT • Scientific Solutions for Fitness • SCIFIT • Scientific Solutions for Fitness • SCIFIT... -
Seite 36: Garantie
EINEN BESONDEREN ZWECK UND ERSETZT ALLE ANDEREN HAFTUNG VON SCIFIT EINSCHLIESSLICH FÜR DIREKTE, INDIREKTE, BESONDERE UND FOLGESCHÄDEN ODER AUSDRÜCKLICHE ODER IMPLIZIERTE STRAFEN AUF VERTRAGSBASIS ODER AUFGRUND VON FAHRLÄSSIGKEIT ODER SONSTIGEM VERSCHULDEN. SCIFIT • Scientific Solutions for Fitness • SCIFIT • Scientific Solutions for Fitness • SCIFIT... - Seite 37 12 Monate hohe Stützschuhe 12 Monate Handmanschette 90 Tage USB-Schlüssel und Umhängeriemen 90 Tage (f) Feuer, Überschwemmung und höhere Gewalt werden NICHT durch diese Garantie gedeckt. SCIFIT • Scientific Solutions for Fitness • SCIFIT • Scientific Solutions for Fitness • SCIFIT...
-
Seite 38: Produktsupport
• Modellnummer des Gerätes • Seriennummer des Gerätes • Name und Telefonnummer, unter der Sie erreicht werden können • eine detaillierte Beschreibung der aufgetretenen Probleme SCIFIT • Scientific Solutions for Fitness • SCIFIT • Scientific Solutions for Fitness • SCIFIT... - Seite 39 UPS- oder Federal Express-Konto des Kunden oder berechnet die Differenz der Transportkosten zwischen Standard- und Über-Nacht-Lieferung oder Lieferung binnen 2 Tagen im Rahmen einer Nachnahmesendung. SCIFIT • Scientific Solutions for Fitness • SCIFIT • Scientific Solutions for Fitness • SCIFIT...
-
Seite 40: Warenrücksendung
Produkte SCIFIT Systems, Inc. abgedruckte beschränkte Garantie für gewerbliche Nutzer. Bei Fragen oder weiterem Informationsbedarf wenden Sie sich per E-Mail an SCIFIT Systems, Inc. (service@scifit.com). SCIFIT • Scientific Solutions for Fitness • SCIFIT • Scientific Solutions for Fitness • SCIFIT... - Seite 41 SCIFIT SCIFIT SCIFIT SCIFIT...
- Seite 43 Wichtig: Bewahren Sie diese Seite mit den Neukalibrierungsunterlagen auf. Modellnummer: Seriennummer: Kaufdatum: Kalibriert am (Medizingeräte): Hergestellt von: ASCIFIT Systems Inc. Bedienungsanleitung: P4831A (11/2010) INITIALEN ORT DES CLUBS ODER ZERTIFIZIERTE DATUM DER ZERTIFIZIERUNG WARTUNGSFIRMA TECHNIKERS Neukalibrierung Neukalibrierung Neukalibrierung Neukalibrierung Neukalibrierung Machen Sie zusätzliche Kopien der nicht ausgefüllten Seite für spätere Verwendung...
- Seite 44 KUNDENDIENST – UK UND EUROPA Telefon: +44 1344 300022 Fax: +44 1344 868838 E-Mail: info@scifit.uk.com SCIFIT LTD (UK) Lexham House Forest Road Binfield Berkshire, RG42 4HP Firmennummer: 5970624 (UK) Vertrieb: +1 (918) 359-2000 Online-Bestellungen rund um die Uhr unter www.SCIFIT.com...
