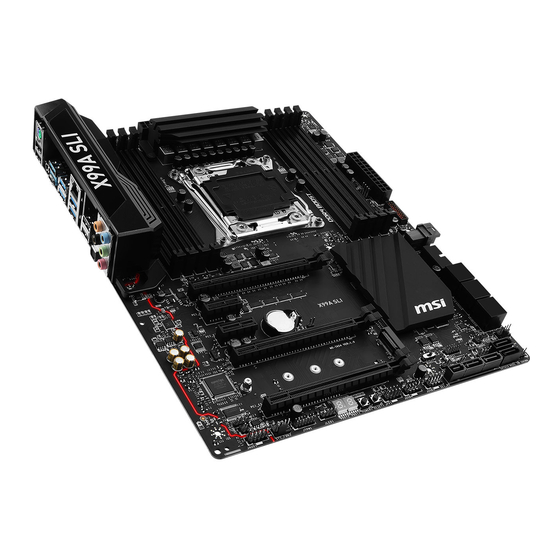

Seite 1 Videoanleitung mit Ihrem Browser auf Ihrem Handy oder Table anzusehen. Oder scannen Sie auch den QR Code mit Ihrem Handy, um die URL zu öffnen. Présentation rapide Merci d’ avoir choisi la carte mère MSI X99A SLI. Ce manuel ®...
Seite 2 Installing a Processor/ Installation des Prozessors/ Installer un processeur/ Установка процессора Youtube https://youtu.be/QnwHWBx3NnE Quick Start...
Seite 10: Power On/ Einschalten/ Mettre Sous-Tension/ Включение Питания
Power On/ Einschalten/ Mettre sous-tension/ Включение питания Quick Start...
Seite 61 Inhalt Sicherheitshinweis ....................2 Spezifikationen ...................... 3 Rückseite E/A ......................8 Übersicht der Komponenten ................11 CPU Sockel ......................12 DIMM-Steckplätze ....................13 PCI_E1~5: Erweiterungssteckplätze ..............15 Tabelle der PCIe x16 Bandbreiten ................ 15 SATA1~10: SATA 6Gb/s Anschlüsse ..............18 SE1_65: SATAe Anschluss ..................
Seite 62: Sicherheitshinweis
Sicherheitshinweis Die im Paket enthaltene Komponenten sind der Beschädigung durch elektrostatischen Entladung (ESD). Beachten Sie bitte die folgenden Hinweise, um die erfolgreichen Computermontage sicherzustellen. Stellen Sie sicher, dass alle Komponenten fest angeschlossen sind. Lockere Steckverbindungen können Probleme verursachen, zum Beispiel: Der Computer erkennt eine Komponente nicht oder startet nicht.
Seite 63: Spezifikationen
Unterstützt ECC/ ungepufferte non-ECC-Speicher Unterstützt DDR4 ECC RDIMM Speicher Unterstützt Intel Extreme Memory Profile (XMP) ® * Weitere Informationen zu kompatiblen Speicher finden Sie unter: http://www.msi.com 3x PCIe 3.0 x16-Steckplätze Unterstützt x16, x16/x16, x8/x16/x8* ƒ Erweiterung- Unterstützt x16, x16/x8, x8/x8/x8** ƒ...
Seite 64: Aufbewahrung
Fortsetzung der vorherigen Seite Intel X99 Chipsatz ® 10x SATA 6Gb/s Anschlüsse (2 Anschlüsse sind für den SATAe-Anschluss reserviert) SATA1~6 Anschlüsse unterstützen RAID 0, RAID 1, RAID ƒ 5 und RAID 10 SATA7~10 Anschlüsse unterstützen den IDE Modus und ƒ den AHCI Modus nur 1x M.2 Steckplatz (Key M) Unterstützt bis zu PCIe 3.0 x4 und SATA 6Gb/s...
Seite 65 Fortsetzung der vorherigen Seite 24-poliger ATX Stromanschluss x1 8-poliger ATX12V Stromanschluss x1 SATA 6Gb/s Anschlüsse x10 SATA Express Anschluss x1 M.2 Steckplatz x1 U.2 Anschluss x1 USB 2.0 Anschlüsse x2 (unterstützt zusätzliche 4 USB 2.0-Ports) USB 3.1 Gen1 Anschlüsse x2 (unterstützt zusätzliche 4 USB 3.1 Gen1-Ports) 4-poliger CPU-Lüfter-Anschluss x1 4-poliger Anschluss für die Wasserpumpe x1...
Seite 66 Intel Extreme Tuning Utility ® Norton Internet Security Solution ™ Google Chrome , Google Toolbar, Google Drive ™ CPU-Z MSI GAMING DDR4 BOOST Quad-Kanal DDR4 Speicher ƒ Isolierte DDR4 Schaltungsentwicklung ƒ DDR4 XMP Ready ƒ PCI Express 3.0 3-Wege Nvidia SLI ƒ...
Seite 67 Military Class Komponenten ƒ Military Class Stabilität und Zuverlässigkeit ƒ ESD-Schutz ˜ EMI-Schutz ˜ Luftfeuchtigkeit Schutz MSI Exklusive ˜ Merkmale Schaltkreisschutz ˜ Übertemperaturschutz ˜ COMMAND CENTER System-Monitor ƒ Smart-Lüftersteuerung ƒ RAMDISK LIVE UPDATE 6 M-CLOUD CPU-Z MSI GAMING SUPER CHARGER Speziﬁkationen...
Seite 68: Rückseite E/A
Rückseite E/A Audioanschlüsse USB 3.1 Gen2 PS/2 USB 3.1 Gen2 Typ-C USB 2.0 USB 3.1 Gen1 USB 2.0 Clear CMOS USB 3.1 Gen1 Optischer S/PDIF- Ausgang Clear CMOS Taste - Schalten Sie den Computer aus. Halten Sie die Taste „Clear CMOS “ für 5-10 Sekunden gedrückt, um das BIOS auf die Standardwerte zurückzusetzen.
Seite 69: Realtek Hd Audio Manager
Realtek HD Audio Manager Nach der Installation des Realtek HD Audio-Treibers, wird das Symbol Realtek HD Audio Manager in der Taskleiste angezeigt. Klicken Sie doppelt auf dieses Symbol, um das Programm zu starten. Geräteauswahl Erweiterte Einstellungen Verbindungs- status Optimierungen Lautstärke Anschlüsse Profil Geräteauswahl - Ermöglicht die Auswahl der Audio-Ausgangs Quelle.
Seite 70: Audiobuchsen Für Den Anschluss Von Einem Kopfhörer Und Mikrofon
Audiobuchsen für den Anschluss von einem Kopfhörer und Mikrofon Audiobuchsen für Stereo-Lautsprecher AUDIO INPUT Audiobuchsen für 7.1 Kanal Anlage AUDIO INPUT Rear Front Side Center/ Subwoofer Rückseite E/A...
Seite 71: Übersicht Der Komponenten
Übersicht der Komponenten DIMM1 DIMM2 JPWR2 DIMM3 PUMPFAN1 DIMM4 CPUFAN1 CPU Sockel DIMM8 DIMM7 DIMM6 DIMM5 SYSFAN1 EZ Debug LED JPWR1 JUSB1 BIOS1 JBAT1 JCI1 U2_1 PCI_E1 PCI_E2 JUSB2 JFP2 PCI_E3 SATA1_2 PCI_E4 SATA3_4 M2_1 SATA7_8 SYSFAN2 PCI_E5 SATA9 SATA10 SE1_65 JAUD1 JUSB3...
Seite 72: Cpu Sockel
Sie jedoch bitte sicher, dass die betroffenen Komponenten mit den abweichenden Einstellungen während des Übertaktens zurecht kommen. Von jedem Versuch des Betriebes außerhalb der Produktspezifikationen kann nur abgeraten werden. MSI übernehmt keinerlei Garantie für die Schäden und Risiken, die aus einem unzulässigem Betrieb oder einem Betrieb außerhalb der Produktspezifikation resultieren.
Seite 73: Dimm-Steckplätze
DIMM-Steckplätze DIMM3 DIMM6 DIMM1 DIMM8 Kanal A Kanal B Kanal D Kanal C DIMM4 DIMM5 DIMM2 DIMM7 Speichermodul-Installationsempfehlung DIMM3 DIMM1 DIMM1 DIMM5 DIMM7 DIMM3 DIMM5 DIMM1 DIMM3 DIMM6 DIMM2 DIMM7 DIMM1 Übersicht der Komponenten...
Seite 74 DIMM4 DIMM5 DIMM3 DIMM6 DIMM2 DIMM7 DIMM1 DIMM8 Wichtig Um einen sicheren Systemstart zu gewährleisten, bestücken Sie immer DIMM1 zuerst. Stellen Sie im Dual-/ Triple-/ Quad-Kanal-Modus bitte sicher, dass Sie Module des gleichen Typs und identischer Speicherdichte in den DIMM Slots unterschiedlicher Kanäle verwenden.
Seite 75: Pci_E1~5: Erweiterungssteckplätze
PCI_E1~5: Erweiterungssteckplätze PCI_E1: PCIe 3.0 x16 PCI_E2: PCIe 2.0 x1 PCI_E3: PCIe 2.0 x1 PCI_E4: PCIe 3.0 x16 PCI_E5: PCIe 3.0 x8 Wichtig Für die Installation einer einzelnen PCIe x16 Erweiterungskarte mit optimaler Leistung, empfehlen wir den PCI_E1 Steckplatz zu verwenden. Achten Sie darauf, dass Sie den Strom abschalten und das Netzkabel aus der Steckdose herausziehen, bevor Sie eine Erweiterungskarte installieren oder entfernen.
Seite 76: Mehrere Grafikkarten Einbauempfehlung
Mehrere Grafikkarten Einbauempfehlung x16*/ 8** x16*/ x8** * Nur für CPUs, die 40 PCIe-Lanes unterstützen. ** Nur für CPUs, die 28 PCIe-Lanes unterstützen. Übersicht der Komponenten...
Seite 77: Einbau Von Sli-Grafikkarten
Einbau von SLI-Grafikkarten Stellen Sie eine ausreichende Stromversorgung für SLI-Konfigurationen sicher. Die notwendigen Informationen können Sie aus dem Handbuch Ihrer Grafikkarte entnehmen. Installation der SLI-Grafikkarten: Schalten Sie Ihren Computer aus und ziehen Sie die Kabel ab. Installieren Sie Ihre Grafikkarten im PCI_E1 und PCI_E4 Slot. Verbinden Sie beide Karten mit einer SLI-Brücke.
Seite 78: Sata1~10: Sata 6Gb/S Anschlüsse
SATA1~10: SATA 6Gb/s Anschlüsse Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle SATA 6Gb/s. Pro Anschluss kann ein SATA Gerät angeschlossen werden. SATA2 SATA1 SATA4 SATA3 SATA8 SATA7 SATA9 SATA6 SATA10 SATA5 SE1_65: SATAe Anschluss Dieser Anschluss ist ein SATAe (SATA Express) Schnittstellenmodul. Pro SATAe Anschluss kann eine einzige SATA-Gerät oder zwei ältere SATA-Geräte angeschlossen werden.
Seite 79: M2_1: M.2 Steckplatz (Key M)
M2_1: M.2 Steckplatz (Key M) Wichtig Intel RST unterstützt nur PCIe M.2 SSD mit UEFI ® ROM, Legacy-ROM wird NICHT unterstützt. Wenn Sie das Motherboard mit einer 28 PCIe- Lanes CPU verwenden und den U.2-Port aktivieren, unterstützt der M.2 Anschluss nur den PCIe 2.0 x2 Modus.
Seite 80: U2_1: U.2 Anschluss
U2_1: U.2 Anschluss Dieser Anschluss ist ein U.2 Schnittstellenmodul. Pro Anschluss kann ein PCIe 3.0 x4 NVMe Speichergerät angeschlossen werden. Video-Demonstration Eine anschauliche Darstellung zur Installation einer U.2 SSD finden Sie im Video: http://youtu.be/KgFvKDxymvw Installation einer U.2 SSD Schließen Sie das U.2-Kabel an die U.2- Steckverbindung des Motherboards an.
Seite 81 U.2/ M.2/ SATAe & SATA Kombinationstabelle Steckplatz Verfügbare SATA/ SATAe Anschlüsse U2_1 leer installiert PCIe (CPU PCIe* (CPU PCIe/ M2_1 SATA SATA 40 PCIe- 28 PCIe- leer leer Lanes) Lanes) ─ ✓ ─ ✓ ─ ✓ SE1_65 ✓ ✓ ✓ ✓...
Seite 82: Steckplätze Mit Beispielen Zu Den Verschiedenen Kombinationsmöglichkeiten
M.2 Steckplätze mit Beispielen zu den verschiedenen Kombinationsmöglichkeiten 1xM.2 PCIe + 10xSATA 1xM.2 PCIe + 1xSATAe + 8xSATA PCIe PCIe SATA9 SATA9 SATA6 SATA5 SATAe SATA10 SATA10 1xM.2 PCIe + 1xU.2 + 1xSATAe + 1xM.2 PCIe + 1xU.2 + 10xSATA * 8xSATA * PCIe PCIe...
Seite 83: Jpwr1~2: Stromanschlüsse
JPWR1~2: Stromanschlüsse Mit diesen Anschlüssen verbinden Sie die ATX Stromstecker. JPWR2 Ground +12V Ground +12V Ground +12V Ground +12V +3.3V +3.3V +3.3V -12V Ground Ground PS-ON# Ground Ground Ground JPWR1 Ground Ground PWR OK 5VSB +12V +12V +3.3V Ground Wichtig Stellen Sie sicher, dass alle Anschlüsse mit den richtigen Anschlüssen des Netzteils verbunden sind, um einen stabilen Betrieb der Hauptplatine sicherzustellen.
Seite 84: Jfp1, Jfp2: Frontpanel-Anschlüsse
JFP1, JFP2: Frontpanel-Anschlüsse Diese Anschlüsse verbinden die Schalter und LEDs des Frontpanels. JFP1 HDD LED + Power LED + HDD LED - Power LED - Reset Switch Power Switch Reset Switch Power Switch Reserved No Pin Speaker - Buzzer + JFP2 Buzzer - Speaker +...
Seite 85: Jtpm1: Tpm Anschluss
SUPER ® ® CHARGER Anwendung installieren, um den Lademodus EIN/AUSZUSCHALTEN. Video-Demonstration In diesem Video erfahren Sie, wie das MSI Super Charger funktioniert. http://youtu.be/FCyvjr5NbOw Wichtig Wenn der Lademodus aktiviert ist, können Sie keine Daten über die Ladebuchse synchronisieren. JTPM1: TPM Anschluss Dieser Anschluss wird für das TPM Modul (Trusted Platform Module) verwendet.
Seite 86: Jusb3~4: Usb 2.0 Anschlüsse
Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und Ground (Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen. Um das iPad, iPhone und den iPod über USB-Anschlüsse aufzuladen, installieren Sie bitte die MSI SUPER CHARGER Software. ® JLED1: RGB-LED-Anschluss Mit diesem Anschluss können Sie den RGB-LED-Streifen anschließen.
Seite 87: Cpufan1,Sysfan1~3,Pumpfan1: Stromanschlüsse Für Lüfter
CPUFAN1,SYSFAN1~3,PUMPFAN1: Stromanschlüsse für Lüfter Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus oder Spannungsmodus betrieben werden. Im PWM-Modus bieten die Lüfteranschlüsse konstante 12V Spannung und regeln die Lüftergeschwindigkeit per Drehzahlsteuersignal. Im Spannungsmodus bestimmen die Lüfteranschlüsse die Lüftergeschwindigkeit durch Spannungsänderungen. Wenn Sie einen 3-Pin (Non- PWM) Lüfter an einen PWM-Modus Lüfteranschluss anschließen, läuft der Lüfter mit höchster Drehzahl und kann unangenehm laut werden.
Seite 88: Jaud1: Audioanschluss Des Frontpanels
JAUD1: Audioanschluss des Frontpanels Dieser Anschluss ermöglicht den Anschluss von Audiobuchsen eines Frontpanels. MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JCI1: Gehäusekontaktanschluss Dieser Anschluss wird mit einem Kontaktschalter verbunden. Normal Löse den Gehäuseeingriff aus...
Seite 89: Bios1: Multi-Bios Schalter
Bitte schalten Sie den Multi-BIOS-Schalter nicht um, während das System im Betrieb ist. Sie können auch das MSI LIVE UPDATE verwenden, um das BIOS zu flashen. Für weitere Erläuterungen verweisen wir Sie auf den BIOS-Bereich dieses Handbuchs. Übersicht der Komponenten...
Seite 90: Power1, Reset1: Ein-/Ausschalter, Reset-Taste
POWER1, RESET1: Ein-/Ausschalter, Reset-Taste Dieser Ein-/ Ausschalter wird verwendet, um das System ein- und auszuschalten und diese Reset-Taste wird verwendet, um das System zurückzusetzen. Reset-Taste Ein-/ Ausschalter JBAT1: Steckbrücke zur CMOS-Löschung (Reset des BIOS) Der Onboard CMOS Speicher (RAM) wird durch eine externe Spannungsversorgung durch eine Batterie auf dem Motherboard versorgt, um die Daten der Systemkonfiguration zu speichern.
Seite 91: Jslow1: Slow Mode Booting Steckbrücke
JSLOW1: Slow Mode Booting Steckbrücke Diese Steckbrücke wird für die LN2-Kühlungen verwendet. Der Slow Mode startet den Prozessor mit einer stabilen Frequenz und verhindert dadurch einen Systemcrash. Normal Aktiviert (Standardwert) (Aktivieren Sie bitte diese Steckbrücke während des BIOS POST.) Wichtig Anwender können bei extremer Kühlung auf eigenes Risiko übertakten.
Seite 92: Led Statusanzeige
LED Statusanzeige EZ Debug LED: DRAM BOOT XMP LED BIOS B LED BIOS A LED Debug Code LED Die Tabelle der LED Statusanzeigen LED-Status Beschreibung leuchtet CPU wird nicht erkannt oder ist fehlerhaft DRAM leuchtet DRAM wird nicht erkannt oder ist fehlerhaft EZ Debug leuchtet GPU wird nicht erkannt oder ist fehlerhaft...
Seite 93: Debug-Code-Led
Debug-Code-LED Die Debug-Code-LED-Anzeige zeigt den Fortschritt und das Fehlercode während und nach dem POST-Vorgang an. Einzelheiten entnehmen Sie bitte der Debug-Code LED- Tabelle. Hexadezimalzeichen Hexadezimal Debug-Code 0 1 2 3 4 5 6 7 8 9 A B C D E F LED-Anzeige Boot-Phasen Sicherheit (SEC) –...
Seite 94 Post-Memory PCH-Initialisierung wird PCH DXE SMM Initialisierung wird gestartet gestartet Post-Memory PCH-Initialisierung (PCH- PCH-Geräte Initialisierung 3C - 3E Modul spezifisch) PCH DXE Initialisierung (PCH 73 - 77 DXE IPL wird gestartet modulspezifisch) ACPI Modul Initialisierung PEI-Fehler-Codes CSM Initialisierung Die Speicher-Initialisierung Reserviert für zukünftige AMI-DXE- 7A - 7F ist fehlgeschlagen.
Seite 95: Wiederherstellung Fortschritt-Codes
Wiederherstellung Fortschritt- System-Rücksetzung Codes USB Hot-Plug PCI-Bus Hot-Plug Wiederherstellung ausgelöst durch die Firmware (Auto recovery) NVRAM aufräumen Wiederherstellung ausgelöst durch den Setzt die Konfiguration zurück (setzt die Benutzer (Forced recovery) NVRAM-Einstellungen zurück) Der Wiederherstellungsprozess wurde B8 - BF Reserviert für zukünftige AMI-Codes gestartet DXE-Fehler-Codes Das Image der Wiederherstellung-...
Seite 96: Bios-Setup
Während des BOOT-Vorgangs drücken Sie die Taste Delete, wenn die Meldung Press DEL key to enter Setup Menu, F11 to enter Boot Menu erscheint. Verwenden Sie die MSI FAST BOOT Anwendung. Klicken Sie die GO2BIOS-Taste und drücken OK. Das System startet neu und geht direkt ins BIOS.
Seite 97: Reset Des Bios
Aktualisierung des BIOS mit dem M-FLASH-Programm Vorbereitung: Laden Sie bitte die neueste BIOS Version, die dem Motherboard-Modell entspricht, von der ofﬁziellen MSI Website herunter und speichern Sie die BIOS-Datei auf USB-Flash- Laufwerk. BIOS-Aktualisierungsschritte: Drücken Sie während des POST-Vorgangs die Taste (Entf), um das BIOS zu öffnen.
Seite 98: Ez Modus
EZ Modus Im EZ-Modus können Sie die Grundinformationen des Systems einsehen und grundlegende Einstellungen konfigurieren. Um sich die erweiterten BIOS- Einstellungen anzeigen zu lassen, aktivieren Sie bitte den Erweiterten Modus durch Drücken des Setup Modus Schalter oder der Funktionstaste F7. XMP Schalter Setup Modus Schalter Screenshot...
Seite 99 OC GENIE 4 Schalter - Klicken Sie auf die mittlere Taste, um OC GENIE 4 zu aktivieren bzw. deaktivieren. Wichtig Bitte ändern Sie keine Werte im OC Menü und laden Sie keine Standardwerte während OC GENIE 4 aktiviert ist, um die optimale Leistung und Stabilität des Systems zu gewährleisten.
Seite 100: Erweiterter Modus
Erweiterter Modus Drücken Sie den Setup Modus Schalter oder die Funkionstaste F7, um zwischen dem EZ-Modus und Erweiterten-Modus im BIOS-Setup zu wechseln. XMP Schalter Setup Modus Schalter Screenshot Favoriten Sprache System- information OC GENIE 4 Schalter Bootgeräte- Prioritätsleiste BIOS-Menü BIOS-Menü -Auswahl -Auswahl Menüanzeige...
Seite 101: Oc Menü
OC Menü In diesem Menü können Benutzer das BIOS anpassen und das Mainboard übertakten. Bitte führen Sie nur Änderungen durch, wenn Sie sich über das Ergebnis im Klaren sind. Sie sollten Erfahrung beim Übertakten haben, da Sie sonst das Motherboard oder Komponenten des Systems beschädigen können.
Seite 102 X-Core Ratio Limit [Auto]* Diese Option erscheint nur, wenn eine CPU installiert ist, die diese Funktion unterstützt. Mit dieser Funkiton können Sie den CPU Multiplikator für die verschiedenen aktiven Kerne einstellen. Adjusted CPU Frequency Zeigt die eingestellte Frequenz der CPU an. Es handelt sich um eine Anzeige – Änderungen sind nicht möglich.
Seite 103 CPU Base Clock (MHz) [100] Hier können Sie den CPU Grundtakt anpassen. Sie können die CPU übertakten, indem Sie diesen Wert verändern. Bitte beachten Sie, dass die Übertaktung (und das Ergebnis) und die Stabilität nicht gewährleistet sind. Diese Option wird angezeigt, wenn der installierte Prozessor diese Funktion unterstützt.
Seite 104 DRAM Timing Mode [Auto] Wählt den Speicher-Timing-Modus aus. [Auto] Das DRAM-Timing wird basierend auf SPD (Serial Presence Detect) der installierten Speichermodule bestimmt. [Link] Ermöglicht die manuelle Konfigurieren des DRAM-Timing für alle Speicherkanäle. [UnLink] Ermöglicht die manuelle Konfigurieren des DRAM-Timing für die einzelnen Speicherkanäle.
Seite 105 fCPU Vdroop Offset Control [Auto] Legen Sie einen Prozentsatz der Offset-Spannung für die CPU VDroop fest. Wenn die Einstellung auf [Auto] gesetzt ist, wird das BIOS diese Einstellung automatisch konﬁgurieren. fCPU Over Voltage Protection [Auto] Legen Sie die Spannungsgrenze für den CPU-Überspannungsschutz fest. Wenn die Einstellung auf [Auto] gesetzt ist, wird das BIOS diese Einstellungen automatisch konﬁgurieren.
Seite 106 fDRAM CH_A/B, CH_C/D Under Voltage Protection [Auto] Legen Sie die Spannungsgrenze für den DRAM-Unterspannungsschutz fest. Wenn die Einstellung auf [Auto] gesetzt ist, wird das BIOS diese Einstellungen automatisch konﬁgurieren. Höhere Spannung bietet weniger Schutz und kann das System beschädigen. fDRAM CH_A/B, CH_C/D Over Current Protection [Auto] Legen Sie den aktuellen Grenzwert für den DRAM-Überstromschutz fest.
Seite 107 CPU Memory Changed Detect [Enabled]* Aktiviert/ Deaktiviert die Systemwarnmeldung beim Booten, wenn die CPU oder der Hauptspeicher ersetzt wurde. [Enabled] Das System zeigt eine Warnmeldung beim Systemstart und lädt die Default-Einstellungen für neue Geräte. [Disabled] Deaktivierung der Funktion und Beibehaltung der aktuellen BIOS- Einstellungen.
Seite 108 fExecute Disable Bit [Enabled] Intel’ s Execute Disable Bit kann an den Rechner gerichtete Buffer Overﬂow Angriffe verhindern, bei denen Computer-Würmer versuchen, das System durch Ausführung von Codes zu schädigen. Es wird empfohlen, diese Funktion zu aktivieren. [Enabled] Aktiviert den NO-Execution Schutz, um bösartigen Angriffe und Würmern abzuwehren.
Seite 109 fIntel C-State [Auto] Aktiviert oder deaktiviert das Intel C-State. C-State ist eine durch ACPI definierte Prozessor-Power-Management-Technologie. [Auto] Diese Einstellungen werden vom BIOS automatisch konfiguriert. [Enabled] Ermöglicht die Erkennung, wann sich das System im Leerlauf beﬁndet und senkt den CPU-Stromverbrauch entsprechend. [Disabled] Deaktiviert diese Funktion.
Seite 110 fCPU Current Limit (A) [Auto] Hier legen Sie die maximale Stromgrenze der CPU im Turbo Boost Modus fest. Wenn der Strom über den angegebenen Grenzwert steigt, verringert die CPU automatisch Core-Frequenz. fCPU Over Temperature Protection [Auto] Legen Sie die Temperaturgrenze der Übertemperaturschutz des CPU fest. Die CPU-Frequenz kann gedrosselt werden, wenn CPU über die Temperaturgrenze erhöht.
Seite 111: Softwarebeschreibung
Installation von Treibern Starten Sie Ihren Computer mit Windows 7/ 8.1/ 10. ® Legen Sie die MSI Treiber Disk in das optisches Laufwerk. ® Der Installer wird automatisch erscheint und findet und finden Sie die benötigten Treiber in die Liste.
Seite 112 Note Note...
Seite 164 Note Note...
Seite 216 Note Note...
Seite 218 MSI will comply with the product take entregar a una empresa autorizada para la recogida de back requirements at the end of life of MSI-branded estos residuos.
