HT762PZ1-D0_DDEULLK_GER_5823

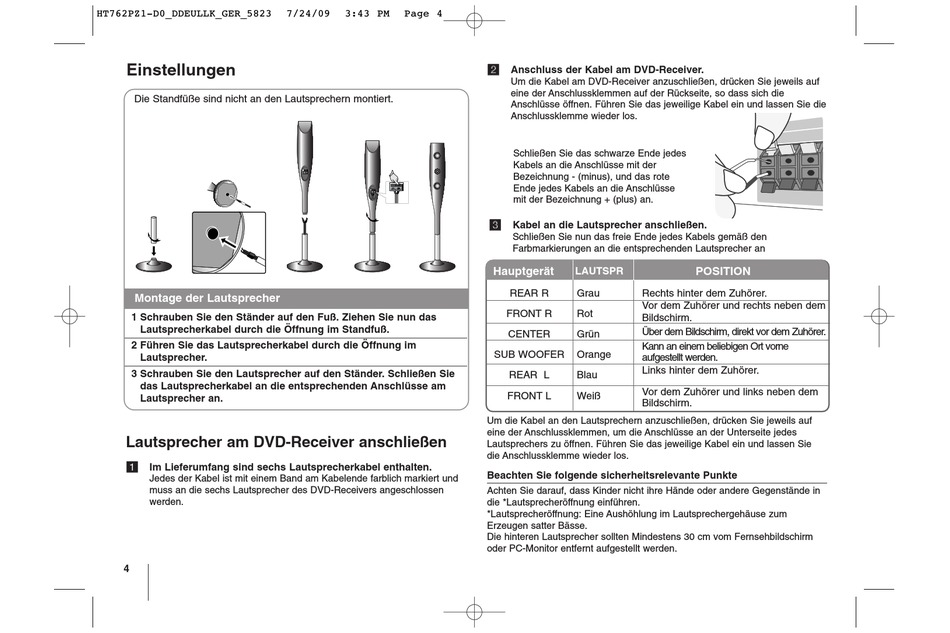

Einstellungen
Die Standfüße sind nicht an den Lautsprechern montiert.
Montage der Lautsprecher
1 Schrauben Sie den Ständer auf den Fuß. Ziehen Sie nun das
Lautsprecherkabel durch die Öffnung im Standfuß.
2 Führen Sie das Lautsprecherkabel durch die Öffnung im
Lautsprecher.
3 Schrauben Sie den Lautsprecher auf den Ständer. Schließen Sie
das Lautsprecherkabel an die entsprechenden Anschlüsse am
Lautsprecher an.
Lautsprecher am DVD-Receiver anschließen
a
a
Im Lieferumfang sind sechs Lautsprecherkabel enthalten.
Jedes der Kabel ist mit einem Band am Kabelende farblich markiert und
muss an die sechs Lautsprecher des DVD-Receivers angeschlossen
werden.
4
7/24/09
3:43 PM
Page 4
b
b
Anschluss der Kabel am DVD-Receiver.
Um die Kabel am DVD-Receiver anzuschließen, drücken Sie jeweils auf
eine der Anschlussklemmen auf der Rückseite, so dass sich die
Anschlüsse öffnen. Führen Sie das jeweilige Kabel ein und lassen Sie die
Anschlussklemme wieder los.
Schließen Sie das schwarze Ende jedes
Kabels an die Anschlüsse mit der
Bezeichnung - (minus), und das rote
Ende jedes Kabels an die Anschlüsse
mit der Bezeichnung + (plus) an.
c
c
Kabel an die Lautsprecher anschließen.
Schließen Sie nun das freie Ende jedes Kabels gemäß den
Farbmarkierungen an die entsprechenden Lautsprecher an
Hauptgerät
LAUTSPR
REAR R
Grau
Rechts hinter dem Zuhörer.
Vor dem Zuhörer und rechts neben dem
FRONT R
Rot
Bildschirm.
Über dem Bildschirm, direkt vor dem Zuhörer.
CENTER
Grün
Kann an einem beliebigen Ort vorne
SUB WOOFER
Orange
aufgestellt werden.
Links hinter dem Zuhörer.
REAR L
Blau
Vor dem Zuhörer und links neben dem
FRONT L
Weiß
Bildschirm.
Um die Kabel an den Lautsprechern anzuschließen, drücken Sie jeweils auf
eine der Anschlussklemmen, um die Anschlüsse an der Unterseite jedes
Lautsprechers zu öffnen. Führen Sie das jeweilige Kabel ein und lassen Sie
die Anschlussklemme wieder los.
Beachten Sie folgende sicherheitsrelevante Punkte
Achten Sie darauf, dass Kinder nicht ihre Hände oder andere Gegenstände in
die *Lautsprecheröffnung einführen.
*Lautsprecheröffnung: Eine Aushöhlung im Lautsprechergehäuse zum
Erzeugen satter Bässe.
Die hinteren Lautsprecher sollten Mindestens 30 cm vom Fernsehbildschirm
oder PC-Monitor entfernt aufgestellt werden.
POSITION
