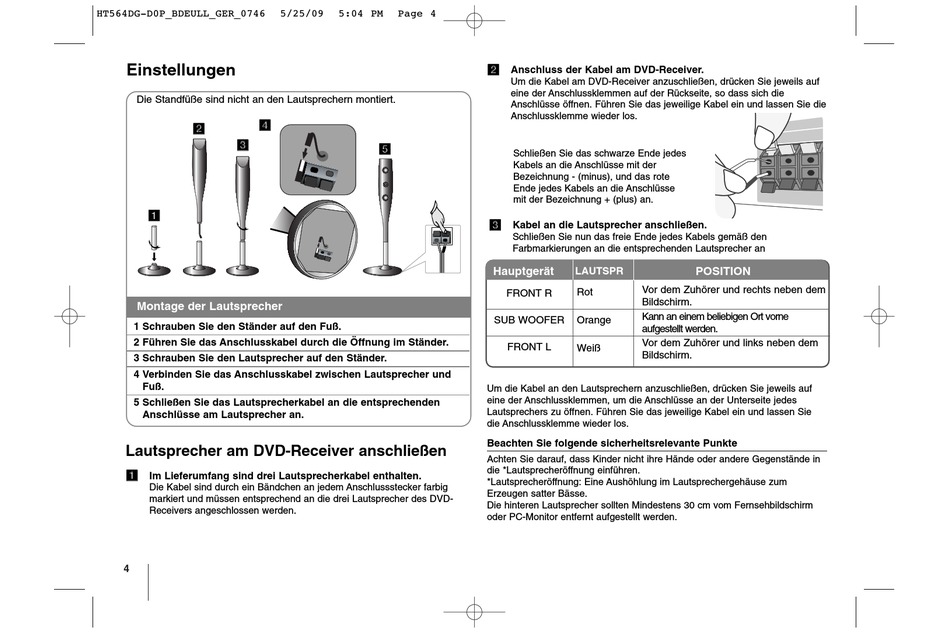

Einstellungen
Die Standfüße sind nicht an den Lautsprechern montiert.
d
d
b
b
c
c
a
a
Montage der Lautsprecher
1 Schrauben Sie den Ständer auf den Fuß.
2 Führen Sie das Anschlusskabel durch die Öffnung im Ständer.
3 Schrauben Sie den Lautsprecher auf den Ständer.
4 Verbinden Sie das Anschlusskabel zwischen Lautsprecher und
Fuß.
5 Schließen Sie das Lautsprecherkabel an die entsprechenden
Anschlüsse am Lautsprecher an.
Lautsprecher am DVD-Receiver anschließen
a
a
Im Lieferumfang sind drei Lautsprecherkabel enthalten.
Die Kabel sind durch ein Bändchen an jedem Anschlussstecker farbig
markiert und müssen entsprechend an die drei Lautsprecher des DVD-
Receivers angeschlossen werden.
4
5/25/09
5:04 PM
Page 4
e
e
b
b
Anschluss der Kabel am DVD-Receiver.
Um die Kabel am DVD-Receiver anzuschließen, drücken Sie jeweils auf
eine der Anschlussklemmen auf der Rückseite, so dass sich die
Anschlüsse öffnen. Führen Sie das jeweilige Kabel ein und lassen Sie die
Anschlussklemme wieder los.
Schließen Sie das schwarze Ende jedes
Kabels an die Anschlüsse mit der
Bezeichnung - (minus), und das rote
Ende jedes Kabels an die Anschlüsse
mit der Bezeichnung + (plus) an.
c
c
Kabel an die Lautsprecher anschließen.
Schließen Sie nun das freie Ende jedes Kabels gemäß den
Farbmarkierungen an die entsprechenden Lautsprecher an
Hauptgerät
LAUTSPR
Vor dem Zuhörer und rechts neben dem
Rot
FRONT R
Bildschirm.
Kann an einem beliebigen Ort vorne
SUB WOOFER
Orange
aufgestellt werden.
Vor dem Zuhörer und links neben dem
FRONT L
Weiß
Bildschirm.
Um die Kabel an den Lautsprechern anzuschließen, drücken Sie jeweils auf
eine der Anschlussklemmen, um die Anschlüsse an der Unterseite jedes
Lautsprechers zu öffnen. Führen Sie das jeweilige Kabel ein und lassen Sie
die Anschlussklemme wieder los.
Beachten Sie folgende sicherheitsrelevante Punkte
Achten Sie darauf, dass Kinder nicht ihre Hände oder andere Gegenstände in
die *Lautsprecheröffnung einführen.
*Lautsprecheröffnung: Eine Aushöhlung im Lautsprechergehäuse zum
Erzeugen satter Bässe.
Die hinteren Lautsprecher sollten Mindestens 30 cm vom Fernsehbildschirm
oder PC-Monitor entfernt aufgestellt werden.
