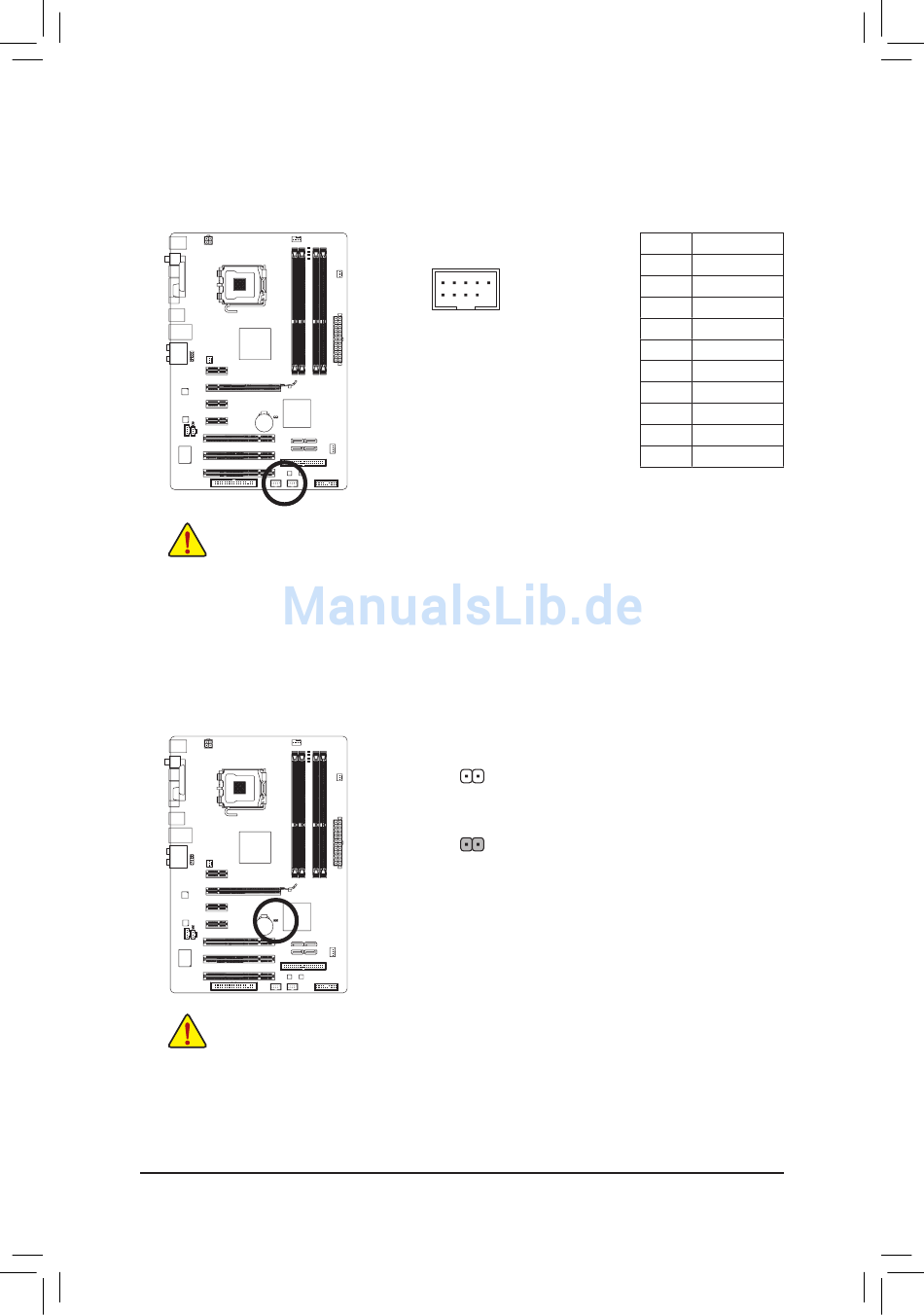

14) F_USB1/F_USB2 (USB-Sockel)
Diese Sockel unterstützen die USB 2.0/1.1-Spezifikation. Jeder USB-Sockel kann über ein optionales
USB-Modul zwei USB-Anschlüsse anbieten. Bitte wenden Sie sich an Ihren Händler, um ein optionales
USB-Modul zu erwerben.
•
Verbinden Sie kein IEEE 1394-Modulkabel (2x5-polig) mit der USB-Sockel.
•
Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel von der Steckdose
trennen, bevor Sie das USB-Modul installieren. So vermeiden Sie einen Schaden am USB-Modul.
15) CLR_CMOS (Jumper zum Löschen der Daten im CMOS)
Verwenden Sie diesen Jumper, um die Daten im CMOS (z.B. die Datumsinformationen und BIOS-
Konfigurationen) zu löschen und die Daten im CMOS auf werkseitig Standardwerte zurückzusetzen.
Setzen Sie eine Jumperbrücke auf die zwei Pole oder berühren Sie mit einem Metallgegenstand wie
z.B. einen Schraubenzieher die zwei Pole für einige Sekunden, um die zwei Pole vorübergehend
kurzzuschließen und damit die Daten im CMOS zu löschen.
•
Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose
herausziehen, bevor Sie die Daten im CMOS löschen.
•
Denken Sie nach dem Löschen der Daten im CMOS und vor dem Einschalten des Computers
daran, die Jumperbrücke von dem Jumper zu entfernen. Andernfalls kann ein Schaden an
dem Motherboard die Folge sein.
•
Öffnen Sie nach dem Neustart des Systems das BIOS-Setupprogramm, um die werkseitigen
Standardwerte zu laden (Load Optimized Defaults wählen) oder die BIOS-Einstellungen
manuell zu ändern (siehe Kapitel 2 "BIOS-Setup" für BIOS-Konfigurationen).
Hardwareinstallation
2
10
1
9
Offen: Normal
Geschlossen: Daten im CMOS löschen
- 22 -
22 - -
Funktion
Pol-Nr.
Strom (5V)
1
Strom (5V)
2
USB DX-
3
USB DY-
4
USB DX+
5
USB DY+
6
Erde
7
Erde
8
Kein Pol
9
NC
10
