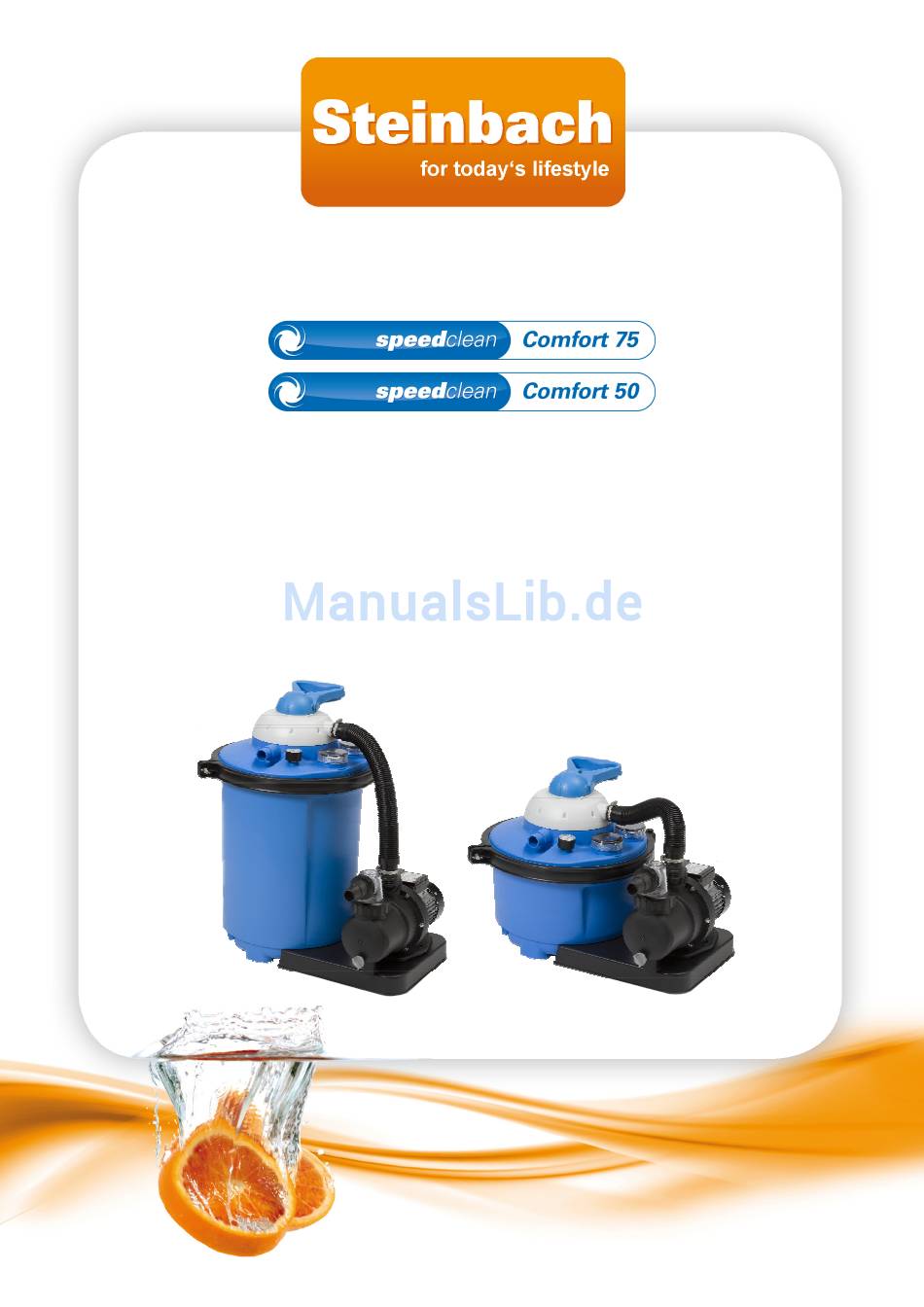

Speedclean Comfort 75 / Speedclean Comfort 50
2011_V2
Bedienungsanleitung
Sandfilteranlage
Speedclean Comfort 75
Art. Nr. 00-40100
Speedclean Comfort 50
Art. Nr. 00-40200
Seite 1 von 21

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Steinbach 00-40100

  • Seite 1 Speedclean Comfort 75 / Speedclean Comfort 50 Bedienungsanleitung Sandfilteranlage Speedclean Comfort 75 Art. Nr. 00-40100 Speedclean Comfort 50 Art. Nr. 00-40200 2011_V2 Seite 1 von 21...
  • Seite 2 Speedclean Comfort 75 / Speedclean Comfort 50 Grundsätzliche Sicherheitsvorkehrungen sind stets einzuhalten. Fehler durch Nichtbeachtung der folgenden An- weisungen können zu schweren Verletzungen und/oder ernsten Unfällen führen. In dieser Anleitung werden die Hinweisboxen VORSICHT, WICHTIG und HINWEIS verwendet, diese haben fol- gende Bedeutung: VORSICHT Diese Überschrift wird verwendet wenn Verletzungen oder Unfälle passieren können, falls die Bedienungsanwei-...
  • Seite 3: Inhaltsverzeichnis

    Speedclean Comfort 75 / Speedclean Comfort 50 Inhalt:       Sicherheitshinweise ............................. 4     Allgemeine Informationen ..........................5   Wie Sandfilteranlagen arbeiten ....................... 5     Inbetriebnahme der Filterpumpe ......................5     Ändern der Ventilstellungen ........................5  ...
  • Seite 4: Sicherheitshinweise

    Speedclean Comfort 75 / Speedclean Comfort 50 1 Sicherheitshinweise Lesen Sie sämtliche unten angeführten Sicherheitshinweise und Warnungen. Das Nichtbeachten der Sicherheitshinweise kann zu schweren Unfällen führen.  Vor Installation der Filteranlage lesen Sie bitte alle in dieser Anleitung angeführten Sicherheitshinweise und Warnungen.
  • Seite 5: Allgemeine Informationen

    Speedclean Comfort 75 / Speedclean Comfort 50 2 Allgemeine Informationen Diese Anleitung beinhaltet Informationen bezüglich der Installation, Verwendung und Wartung der Filteranlage. Wir empfehlen die komplette Anleitung zu lesen und für die Zukunft zum Nachschlagen aufzubewahren. Die Pumpe, die im Filtersystem beinhaltet ist, ist eine horizontal selbstansaugende Kreiselpumpe. Für eine kor- rekte Funktion der Pumpe darf die Wassertemperatur 35°C (95°F) nicht überschreiten.
  • Seite 6: Filtersand Und Dessen Erstreinigung

    Speedclean Comfort 75 / Speedclean Comfort 50 Filtersand und dessen Erstreinigung Die von Ihnen erworbene Filteranlage benötigt für eine optimale Funktion einen bestimmten Typ von Sand (nicht im Lieferumfang enthalten). Es handelt sich dabei um einen doppelt gebrannten Quarzsand mit einer Korngröße von 0,4-0,8mm.
  • Seite 7: Technische Daten

    Speedclean Comfort 75 / Speedclean Comfort 50 3 Technische Daten Speedclean Comfort 50 Speedclean Comfort 75 Volumenstrom (Q) 6,6 m³/h – 0,4 bar 8 m³/h – 0,4 bar Betriebsüberdruck 1,5 bar 1,5 bar Filterfläche 0,13 m² 0,13 m² Nennspannung 230V 1N~ AC 50Hz 230V 1N~ AC 50Hz Watt Schutzart...
  • Seite 8: Teileliste

    Speedclean Comfort 75 / Speedclean Comfort 50 4 Teileliste Stellen Sie vor Beginn der Installation sicher, dass sich alle Teile im Paket befinden. Hauptkomponenten Filterpalette (1) Wasserpumpe (1) Art-Nr. 00-40800 Art.Nr. Speedclean Comfort 50 00-40920 Art.Nr. Speedclean Comfort 75 00-40922 Filterbehälter (1) Filterdeckel mit 7-Wege-Ventil (1) Art-Nr.
  • Seite 9: Installationsanweisungen

    Speedclean Comfort 75 / Speedclean Comfort 50 Teile in Packung A 1¼“-1½“ Adapter (2) Flachdichtung „A“ (1) O-Ringe (2) A: Ø 2¼“, B: Ø 3” transparenter Vorfilterdeckel (1) 00-40911 Teile in Packung B ® ® kurzer INTEX Adapter (1) langer INTEX Adapter (1) Art.Nr.
  • Seite 10: Erforderliches Werkzeug Und Ausstattung

    Speedclean Comfort 75 / Speedclean Comfort 50 Erforderliches Werkzeug und Ausstattung Für die Installation der Filteranlage benötigen Sie folgendes Werkzeug, welches sich nicht im Lieferumfang befin- det.  Schraubendreher der Größe 2  Gummihammer  Quarzsand mit der Korngröße 0,4-0,8mm (Speedclean Comfort 50 benötigt 15 kg Sand; Speedclean Comfort 75 benötigt 25 kg Sand) ...
  • Seite 11: Elektrischer Anschluss

    Speedclean Comfort 75 / Speedclean Comfort 50 VORSICHT Elektrischer Anschluss Die von Ihnen erworbene Filteranlage ist mit einem Anschlusskabel ausgestattet, welches ausschließlich an einen Stromkreis mit Fehlerstromschutzschalter (FI) mit I ≤ 30mA angeschlossen werden darf. Δ N Der Einbau eines Fehlerstromschutzschalters muss durch ein konzessioniertes Elektrounternehmen erfolgen und den lokalen Vorschriften entsprechen.
  • Seite 12 Speedclean Comfort 75 / Speedclean Comfort 50 HINWEIS Falls Sie eine Speedclean Comfort 75 besitzen können Sie den nächsten Schritt (Nr.4) auslassen. Das Einsetzen der Abtrennplatte erfolgte bereits bei der Herstellung. 4. Filterbehälter zusammenbauen Setzen Sie die Abtrennplatte wie gezeigt in den Filterbehälter ein. (nur für Speedclean Comfort 50) Die Abtrennwand trennt den Filterbehälter in zwei Kammern: ...
  • Seite 13 Speedclean Comfort 75 / Speedclean Comfort 50 WICHTIG Es ist wichtig, dass die Qualität bzw. das Gewicht des Quarzsandes nicht von den angegebenen Werten ab- weicht. Weiters ist unbedingt darauf zu achten, dass kein Sand in die Reinwasserkammer kommt. 6. Zusammenbau des Filters Achten Sie darauf, dass sich die Dichtung am oberen Rand des Filter- behälters in sauberem und einwandfreiem Zustand befindet und dass kein Sand daran klebt.
  • Seite 14: Anschluss Der Filteranlage

    Speedclean Comfort 75 / Speedclean Comfort 50 6 Anschluss der Filteranlage Das folgende Kapitel beschreibt den Anschluss der Filteranlage an Ihr Pool. Bevor Sie damit beginnen beachten Sie die in Kapitel „Lernen Sie Ihr Pool kennen“ empfohlenen Hinweise. HINWEIS Die Filteranlage ist für den Anschluss an Pools mit einem Standard-Schlauchdurchmesser von 1¼“ oder 1½“ (Ø  ®...
  • Seite 15: Pools Mit Geschraubten Schlauchverbindern Mit 2¼" Durchmesser

    Speedclean Comfort 75 / Speedclean Comfort 50 Pools mit geschraubten Schlauchverbindern mit 2¼“ Durchmesser Die folgenden Anweisungen setzen voraus, dass Ihr Pool bereits fertig aufgebaut und mit einem Zu- und Abwas- serschlauch ausgestattet ist. ® 1) Montage des kurzen INTEX Adapters ®...
  • Seite 16: Filterbetriebsarten

    Speedclean Comfort 75 / Speedclean Comfort 50 7 Filterbetriebsarten Bevor Sie mit der Inbetriebnahme der Filteranlage fortfahren, machen Sie sich mit den möglichen Betriebsarten der Filteranlage bzw. Stellungen des 7-Wege-Ventils vertraut. Einstellung Vollständiger Wasserfluss bzw. Funktion Ventilstellung Funktion: Ansaugen, normaler Filterbetrieb. Das ist die am meisten verwendete Einstellung.
  • Seite 17: Was Man Tun Und Nicht Tun Sollte

    Speedclean Comfort 75 / Speedclean Comfort 50 Einstellung Vollständiger Wasserfluss bzw. Funktion Ventilstellung Funktion: Reinigung des Vorfilters. Diese Stellung stoppt den Wasserfluss in die Pumpe und den Fil- ter. ACHTUNG: Schalten Sie die Pumpe niemals in Geschlossen dieser Stellung ein. Position 5 Funktion: Umgehung des Filters.
  • Seite 18: Funktion Des 7-Wege-Ventils

    Speedclean Comfort 75 / Speedclean Comfort 50 Das sollten Sie NICHT tun:  Verändern der Ventilstellung während des Betriebes. Dies würde das Ventil und möglicherweise auch andere Komponenten beschädigen.  Übermäßiges Rückspülen. Sandfilter arbeiten am effizientesten im mittleren Bereich. Ein wenig Schmutz im Sandbett trägt sogar zu einer besseren und effizienteren Filterung bei.
  • Seite 19: Rückspülvorgang

    Speedclean Comfort 75 / Speedclean Comfort 50 Rückspülvorgang  Schalten Sie die Pumpe durch Ziehen des Netzsteckers aus.  Schließen Sie den Rückspülschlauch (nicht im Lieferumfang enthalten) an den Rückspülausgang am Filterdeckel an.  Stellen Sie das 7-Wege-Ventil auf die Rückspülstellung (Nr. 4). ...
  • Seite 20: Wartung

    Speedclean Comfort 75 / Speedclean Comfort 50 8 Wartung In der Tabelle sind die empfohlenen Wartungsarbeiten der Filteranlage ersichtlich. Intervall Wartungstätigkeiten Rückspülen, ohne Berücksichtigung der Manometeranzeige oder des Verschmutzungsgrades. Wöchentlich Reinigung des Vorfilters der Pumpe. (Anweisungen unterhalb der Tabelle) Einwintern der Filteranlage vor dem ersten Frost. (Anweisungen unterhalb der Tabelle) Jährlich Nachfüllen von Sand bzw.
  • Seite 21: Fehlersuche

    Wichtiger Hinweis: Auf dem Typenschild Ihrer Filterpumpe ist eine Seriennummer (B/…) angebracht und auf dem Deckel ist eine Chargennummer angebracht (im Griff von oben zu lesen), bitte geben Sie diese Daten im Falle einer Reklamation an. Steinbach VertriebsgmbH Aistingerstrasse 2 4311 Schwertberg Tel.
  • Seite 24 Wir senden Ihnen diese gerne kostenlos zu. Dear customer! Instructions in your language are available at www.steinbach.at/manual. In case you do not have internet access, please write us to request the instructions. We will be happy to send you a copy without additional cost.
