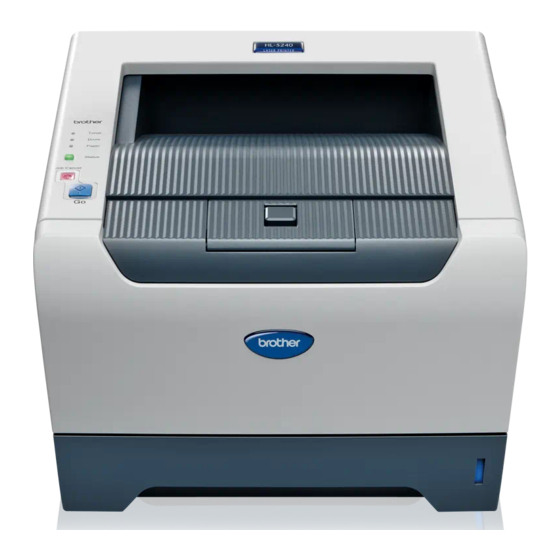

Seite 1 CD-ROM für den späteren Gebrauch gut zugänglich auf. Dieses Benutzerhandbuch ist auch im HTML-Format auf unserer Website unter http://solutions.brother.com oder direkt auf der mitgelieferten CD-ROM verfügbar. Besuchen Sie die Brother-Website unter http://solutions.brother.com, wo Sie Produktsupport, die aktuellen Treiber und Dienstprogramme sowie Antworten auf häufig gestellte Fragen finden.
Seite 2 Symbole im Benutzerhandbuch Beschreibung der Symbole im Benutzerhandbuch In diesem Benutzerhandbuch werden folgende Symbole verwendet: Dieser Warnhinweis muss beachtet werden, ansonsten besteht Verletzungsgefahr. Dieses Symbol warnt Sie vor möglichen Stromschlägen. Mit diesem Symbol werden Sie vor heißen Geräteteilen gewarnt, die beim Berühren Verbrennungen verursachen können.
Seite 3: Vorsichtsmaßnahmen
Vorsichtsmaßnahmen Der sichere Betrieb des Druckers WARNUNG In diesem Drucker befinden sich Hochspannungselektroden. Schalten Sie den Drucker vor dem Reinigen des Druckerinneren stets ab, und ziehen Sie das Netzkabel aus der Steckdose. Fassen Sie den Stecker NICHT mit feuchten Händen an, sonst können Sie einen elektrischen Schlag erhalten. Wenn Sie den Drucker gerade benutzt haben, können einige der Innenteile extrem heiß...
Seite 4 Entfernen oder beschädigen Sie NIE die Warnetiketten an der Fixiereinheit und sie umgebenden Teile. Verwenden Sie KEINEN Staubsauger, um Tonerstaub zu entfernen. Sonst könnte sich der Tonerstaub im Staubsauger entzünden und ein Feuer verursachen. Entfernen Sie den Tonerstaub mit einem trockenen, fusselfreien Tuch und entsorgen Sie es danach gemäß...
Seite 5: Versand/Transport Des Druckers
Der Inhalt des Handbuches und die technischen Daten des Produkts können ohne vorherige Ankündigung geändert werden. Das Unternehmen Brother behält sich das Recht vor, die technischen Daten und den Inhalt dieses Benutzerhandbuchs ohne vorherige Bekanntgabe zu ändern und übernimmt keine Haftung für etwaige Fehler in diesem Benutzerhandbuch oder daraus möglicherweise resultierende Schäden.
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Beschreibung des Druckers Lieferumfang..............................1 Druckerkabel ............................1 Vorderansicht ............................2 Rückansicht ............................3 Drucker aufstellen............................4 Stromversorgung ..........................4 Standort ...............................4 Druckmethoden Allgemeines zu Papierarten........................5 Papiergröße und -art ...........................5 Empfohlenes Papier ..........................6 Bedruckbarer Bereich..........................8 Druckmethoden ............................9 Drucken auf Normalpapier, Briefpapier und Folien ................9 Dickes Papier, Etiketten und Umschläge bedrucken.................15 Duplexdruck.............................19 Richtlinien für den doppelseitigen Druck ...................19...
Seite 7 Sonderzubehör Optionale Papierzuführung (LT-5300) .....................56 DIMM ...............................57 DIMM-Typen............................57 Zusätzlichen Speicher installieren .....................58 PrintServer (NC-2100p) (für HL-5240/HL-5240L)..................60 Routinewartung Verbrauchsmaterialien ersetzen ......................61 Verbrauchsmaterialien........................61 Tonerkassette............................62 Meldung „Wenig Toner“........................62 Meldung „Toner leer“ .........................62 Tonerkassetten ersetzen ........................63 Trommeleinheit..........................67 Periodischer Austausch von Ersatzteilen ....................72 Reinigung ..............................73 Außenreinigung des Druckers ......................73...
Seite 8 Zeichensatzliste..........................110 Kurzreferenz für Barcodes und Befehle....................112 Barcodes oder vergrößerte Zeichen drucken ..................112 Anhang (für Europa und andere Länder) Brother kontaktieren ..........................119 Wichtige Informationen: Vorschriften.....................120 Funkentstörung (nur 220 - 240 Volt-Modell)..................120 IEC 60825-1 Spezifikation (nur 220 - 240 Volt-Modell) ..............120 Interne Laserstrahlung........................121 EU-Richtlinie 2002/96/EC und EN50419..................121...
Seite 9: Allgemeine Beschreibung Des Druckers
Allgemeine Beschreibung des Druckers Lieferumfang Vergewissern Sie sich beim Auspacken des Druckers, dass folgende Teile mitgeliefert wurden: Drucker CD-ROM Trommeleinheit mit Installationsanleitung Netzkabel Tonerkassette Druckerkabel Ein Druckerkabel ist nicht als Standardzubehör im Lieferumfang enthalten. Kaufen Sie sich bitte das für Ihren Computer passende Anschlusskabel für den gewünschten Anschluss (USB, Parallel oder Netzwerk).
Seite 10: Vorderansicht
1. Allgemeine Beschreibung des Druckers Vorderansicht 1 Entriegelungstaste 2 Funktionstastenfeld 3 Stütze der Standard-Papierausgabe (Papierstütze) 4 Vordere Abdeckung 5 Papierzuführung 6 Netzschalter 7 Ausgabeschacht für nach unten gerichtete Druckseite 8 Multifunktionszuführung (MF-Zuführung)
Seite 11: Rückansicht
1. Allgemeine Beschreibung des Druckers Rückansicht 1 Hintere Abdeckung 2 Duplexzuführung (für HL-5250DN) 3 Anschluss für das Netzkabel 4 HL-5250DN: LED-Anzeigen (Light Emitting Diodes) des Netzwerkstatus 5 HL-5250DN: 10/100BASE-TX-Port 6 USB-Anschluss 7 DIMM-Abdeckung 8 Parallele Schnittstelle Hinweis Die Druckerabbildung basiert auf dem Modell HL-5250DN.
Seite 12: Drucker Aufstellen
1. Allgemeine Beschreibung des Druckers Drucker aufstellen Bitte beachten Sie vor Inbetriebnahme des Druckers die folgenden Hinweise. Stromversorgung Schließen Sie das Gerät nur an ein Stromnetz an, das den folgenden Anforderungen entspricht: Stromquelle: USA und Kanada: AC 110 bis 120 V, 50/60 Hz Europa und Australien: AC 220 bis 240 V, 50/60 Hz Das Netzkabel darf einschließlich Verlängerungen höchstens 5 Meter lang sein.
Seite 13: Druckmethoden
Druckmethoden Allgemeines zu Papierarten Papiergröße und -art Der Drucker zieht das Papier über die installierte Papierkassette oder die manuelle Papierzuführung (Multifunktionszuführung) ein. Die Papierzuführungen werden im Druckertreiber und diesem Handbuch wie folgt bezeichnet: Papierzuführung Kassette 1 Multifunktionszuführung MF-Zuführung Optionale Papierzuführung Kassette 2 / Kassette 3 Duplexzuführung bei automatischem Duplexdruck (für HL-5250DN) DX Wenn Sie diese Seite von der CD-ROM lesen, können Sie in der Tabelle auf das Symbol p klicken, um zur...
Seite 14: Empfohlenes Papier
2. Druckmethoden MF-Zuführung Kassette 1 Kassette 2, Kassette 3 Papierformat Breite: 69,9 bis A4, Letter, Legal A4, Letter, Legal A4, Letter, Legal 215,9 mm B5 (ISO), Executive, B5 (ISO), Executive, A5, A6, B6 (ISO) A5, B6 (ISO) Länge: 116 bis 406,4 mm Fassungsvermögen 50 Blatt...
Seite 15 Umschläge mit einem Laserdrucker bedruckt werden sollen. Führen Sie vor dem Bedrucken einer großen Anzahl einen Testdruck auf einem Umschlag durch. Brother kann keine bestimmten Umschläge für den Druck empfehlen, da Umschlaghersteller ihre Spezifikationen plötzlich ändern können. Daher liegt die Auswahl der Umschläge ganz in der Verantwortlichkeit des Benutzers.
Seite 16: Bedruckbarer Bereich
2. Druckmethoden Bedruckbarer Bereich Die nachstehenden Tabellen zeigen die mit der PCL-Emulation (Standardtreiber) nicht bedruckbaren Ränder. Hinweis Die mit der BR-Script-Emulation nicht bedruckbaren Ränder liegen bei 4,32 mm. Hochformat Letter Legal B5 (ISO) Executive 4.23 mm 4.23 mm 4.23 mm 4.23 mm 4.23 mm 4.23 mm...
Seite 17: Druckmethoden
2. Druckmethoden Druckmethoden Drucken auf Normalpapier, Briefpapier und Folien Zufuhr von Normalpapier, Briefpapier und Folien aus der Kassette 1, 2 oder 3 Für Informationen zur geeigneten Papierart siehe Allgemeines zu Papierarten auf Seite 5. Wählen Sie die folgenden Optionen im Druckertreiber: Papiergröße ......
Seite 18 2. Druckmethoden Ziehen Sie die Papierkassette ganz aus dem Drucker. Halten Sie den blauen Riegel der Seitenführung gedrückt und passen Sie die Papierführungen an das Papierformat an. Achten Sie darauf, dass die Papierführungen in den entsprechenden Aussparungen einrasten. Für Papier im Format Legal halten Sie den Riegel der Seitenführung gedrückt und ziehen Sie die Rückwand der Papierkassette heraus.
Seite 19 2. Druckmethoden Setzen Sie die Papierzuführung wieder in den Drucker ein. Vergewissern Sie sich, dass sie wieder vollständig im Drucker eingesetzt ist. Stellen Sie die Stütze der Papierausgabe auf, damit das Papier nicht aus der Ausgabe rutscht oder entnehmen Sie jede Seite sofort nach dem Druck aus der Ausgabe. Senden Sie die Druckdaten zum Drucker.
Seite 20: Zufuhr Von Normalpapier, Briefpapier Und Folien Aus Der Mf-Zuführung
2. Druckmethoden Zufuhr von Normalpapier, Briefpapier und Folien aus der MF-Zuführung Der Drucker schaltet die Zufuhr über die MF-Zuführung (Multifunktionszuführung) automatisch ein, wenn Papier in diese Zuführung gelegt wird. Für Informationen zur geeigneten Papierart siehe Allgemeines zu Papierarten auf Seite 5. Wählen Sie die folgenden Optionen im Druckertreiber: Papiergröße ......
Seite 21 2. Druckmethoden Öffnen Sie die Multifunktionszuführung und senken Sie die Klappe vorsichtig ab. Klappen Sie die Papierstütze der Multifunktionszuführung aus (1). Stellen Sie die Stütze der Papierausgabe auf, damit das Papier nicht aus der Ausgabe rutscht oder entnehmen Sie jede Seite sofort nach dem Druck aus der Ausgabe.
Seite 22 2. Druckmethoden Legen Sie Papier in die MF-Zuführung ein. Vergewissern Sie sich, dass das Papier sich auf beiden Seiten unter der Markierung (b) für die maximale Stapelhöhe befindet. Halten Sie den Riegel der Seitenführung gedrückt und passen Sie die Papierführung an das Papierformat an.
Seite 23: Dickes Papier, Etiketten Und Umschläge Bedrucken
2. Druckmethoden Dickes Papier, Etiketten und Umschläge bedrucken Der Drucker schaltet die Zufuhr über die MF-Zuführung (Multifunktionszuführung) automatisch ein, wenn Papier in diese Zuführung gelegt wird. Für Informationen zur geeigneten Papierart siehe Allgemeines zu Papierarten auf Seite 5 und Umschlagarten auf Seite 7.
Seite 24 2. Druckmethoden Hinweis • Wenn Sie Umschläge #10 nutzen, wählen Sie Com-10 als Papiergröße aus. • Bei Umschlägen, die im Druckertreiber nicht zur Auswahl stehen (z. B. Umschlag #9 oder C6), wählen Sie bitte Benutzerdefiniert..Für weitere Informationen zum Thema Umschlaggröße, siehe Papiergröße auf Seite A-8.
Seite 25 2. Druckmethoden Legen Sie Papier in die MF-Zuführung ein. Vergewissern Sie sich, dass das Papier sich auf beiden Seiten unter der Markierung (b) für die maximale Stapelhöhe befindet. Hinweis • Die Umschlagkanten sollten vom Hersteller sicher verklebt worden sein. • Die zu bedruckende Seite muss nach oben weisen. •...
Seite 26 2. Druckmethoden Hinweis • Sind DL-Umschläge mit zwei Umschlagklappen nach dem Druck zerknittert, dann wählen Sie DL Lange Kante in der Papiergröße auf der Registerkarte Grundeinstellungen aus. Legen Sie einen neuen DL-Umschlag mit zwei Klappen mit der langen Umschlagkante zuerst in die Multifunktionszuführung ein und versuchen Sie den Druck erneut.
Seite 27: Duplexdruck
2. Druckmethoden Duplexdruck ® ® ® Alle mitgelieferten Druckertreiber für Windows 95/98/Me/2000/XP und Windows NT 4.0, Mac OS 9.1 bis ® 9.2 und Mac OS X 10.2.4 oder höher erlauben den Duplexdruck. Detaillierte Informationen zu den Einstellungen können Sie der Hilfe des Druckertreibers entnehmen. Richtlinien für den doppelseitigen Druck Dünnes Papier wellt sich leicht.
Seite 28 2. Druckmethoden Hinweis • Wenn Sie als Papierquelle die Einstellung Automatischer Einzug gewählt haben, so legen Sie die Blätter mit den geraden Seitenzahlen in die Multifunktionszuführung ein. • Entnehmen Sie zuerst das in der Papierkassette verbliebene Papier, bevor Sie Papier einlegen. Legen Sie dann die bedruckten Seiten mit der Druckseite nach oben in die Papierzuführung ein.
Seite 29: Richtlinien Für Den Manuellen Duplexdruck
2. Druckmethoden Wiederholen Sie Schritt c, bis sämtliche Seiten mit ungeraden Seitenzahlen auf die Rückseite gedruckt wurden. Richtlinien für den manuellen Duplexdruck Der Drucker druckt zuerst die Rückseite des Blatts bzw. die zweite Seite. Wenn Sie also 10 Seiten auf 5 Blätter drucken wollen, wird auf dem ersten Blatt zuerst Seite 2 und dann Seite 1 gedruckt.
Seite 30: Automatischer Duplexdruck (Für Hl-5250Dn)
2. Druckmethoden Automatischer Duplexdruck (für HL-5250DN) Hinweis ® • Die in diesem Abschnitt enthaltenen Bildschirmabbildungen stammen aus Windows XP. Je nachdem, mit welchem Betriebssystem Sie arbeiten, kann Ihr Bildschirminhalt etwas von diesen Abbildungen abweichen. • Verwenden Sie Papier des Formats A4, Letter oder Legal, wenn Sie den automatischen Duplexdruck verwenden. •...
Seite 31: Broschürendruck (Für Windows-Druckertreiber)
2. Druckmethoden Klicken Sie auf OK. Der Drucker druckt nun automatisch doppelseitig. Broschürendruck (für Windows-Druckertreiber) Legen Sie Papier in die Papierkassette oder die MF-Zuführung ein. Öffnen Sie das Dialogfeld Eigenschaften im Druckertreiber. Klicken Sie auf der Registerkarte Allgemein auf die Schaltfläche Druckeinstellungen..Wählen Sie auf der Registerkarte Erweitert die Optionen Duplex und Duplexeinheit verwenden oder Duplex manuell und wählen Sie anschließend Broschürendruck.
Seite 32: Treiber Und Software
Die Druckertreiber für die folgenden Versionen von Windows ® und Macintosh ® finden Sie auf der beiliegenden CD-ROM oder im Brother Solutions Center unter http://solutions.brother.com. Installieren Sie die Treiber wie in der Installationsanleitung beschrieben. Außerdem stehen die neuen Druckertreiber im Brother Solutions Center unter http://solutions.brother.com zum Download zur Verfügung.
Seite 33 Diese Einstellungen sind nicht für den BR-Script Druckertreiber für Windows verfügbar. ® ® Diese Einstellungen sind nicht unter Windows NT 4.0 und Windows 2000/XP verfügbar. ® Diese Einstellungen sind nicht für Brother-Lasertreiber und BR-Script Druckertreiber für Macintosh verfügbar. Diese Einstellung ist für HL-5240/HL-5240L nicht verfügbar.
Seite 34: Eigenschaften Des Druckertreibers (Für Windows )
3. Treiber und Software Eigenschaften des Druckertreibers (für Windows ® Weitere Informationen finden Sie in der Hilfe des Druckertreibers. Hinweis ® • Die in diesem Abschnitt enthaltenen Bildschirmabbildungen stammen aus Windows XP. Je nachdem, mit welchem Betriebssystem Sie arbeiten, kann Ihr Bildschirminhalt etwas von diesen Abbildungen abweichen. ®...
Seite 35: Registerkarte Erweitert
3. Treiber und Software Registerkarte Erweitert Klicken Sie auf die gewünschten Symbole, um die Einstellungen zu ändern: Druckqualität (1) Duplexdruck (2) Wasserzeichen(3) Seiteneinstellungen (4) Geräteoptionen (5) Druckqualität Auflösung Die folgenden Druckmedien stehen zur Auswahl: • 1200 dpi • HQ 1200 •...
Seite 36: Wasserzeichen
3. Treiber und Software Tonersparmodus Mit Hilfe des Tonersparmodus, durch den die Druckdichte verringert wird, können Sie Betriebskosten sparen. Hinweis • Beim Drucken von Fotos oder Graustufenbilder raten wir von der Aktivierung der Option Tonersparmodus ab. • Tonersparmodus ist nicht für die Auflösungen 1200 dpi und HQ 1200 verfügbar. Einstellungen zur Druckoptimierung Die Druckeinstellungen können manuell geändert werden.
Seite 37: Seiteneinstellungen
3. Treiber und Software Seiteneinstellungen Hier können Sie die Skalierung des Druckbilds ändern sowie die Druckoptionen Spiegel-/Umkehrdruck wählen. Geräteoptionen Auf dieser Registerkarte können Sie die folgenden Druckerfunktionen einstellen: (Wenn Sie in der nachstehenden Liste auf den betreffenden Ausdruck klicken, gelangen Sie zur Erklärung der zugehörigen Druckerfunktion.) Auftrag spoolen Quick Print Setup...
Seite 38: Stromsparintervall
3. Treiber und Software Auftrag spoolen Der Drucker behält den zuletzt gesendeten Druckauftrag im Speicher. Um den letzten Druckauftrag nochmals zu drucken, halten Sie die Go-Taste für ca. 4 Sekunden gedrückt, bis alle LEDs der Reihe nach aufleuchten (Toner, Drum, Paper, Status) und lassen Sie die Go-Taste an- schließend wieder los.
Seite 39: Einstellung Druckdichte
3. Treiber und Software ® Administrator (nur Windows 95/98/Me) Administratoren sind befugt, die Anzahl der Kopien, Skalierungs- und Wasserzeicheneinstellungen zu beschränken. • Kennwort Geben Sie das Kennwort in dieses Feld ein. • Kennwort einrichten Klicken Sie hier, um das Kennwort zu ändern. •...
Seite 40 Registerkarte Zubehör Hinweis Wählen Sie im Start-Menü Systemsteuerung und dann Drucker1. Klicken Sie mit der rechten Maustaste auf das Symbol Brother HL-5240/5250DN series und wählen Sie Eigenschaften, um die Registerkarte Zubehör aufzurufen. ® Drucker und Faxgeräte für Benutzer von Windows Verfügbare Optionen (1)
Seite 41: Registerkarte Support
Sie können die Brother-Website nach aktuellen Druckertreibern durchsuchen und diese automatisch herunterladen und auf Ihrem Computer aktualisieren. Brother Solutions Center (3) Auf der Brother Solutions Center Website (http://solutions.brother.com) finden Sie Informationen über Ihr Brother-Gerät, aktuelle Treiber, Benutzerhandbücher, Antworten auf häufig gestellte Fragen sowie Tipps zur Nutzung Ihres Geräts.
Seite 42: Merkmale Des Br-Script-Druckertreibers (Postscript ® 3™ Emulation) (Windows ® )
3. Treiber und Software Merkmale des BR-Script-Druckertreibers (PostScript Emulation) ® ™ (Windows ® Weitere Informationen finden Sie in der Hilfe des Druckertreibers. Hinweis Die in diesem Abschnitt enthaltenen Bildschirmabbildungen basieren auf dem Modell HL-5250DN unter ® Windows Je nachdem, mit welchem Betriebssystem und Druckermodell Sie arbeiten, kann Ihr Bildschirminhalt etwas von diesen Abbildungen abweichen.
Seite 43: Druckeinstellungen
4.0, Windows 2000 oder XP gelangen Sie zum Dialogfeld „Druckstandardwerte für...“, indem Sie auf Druckeinstellungen... auf der Registerkarte Allgemein im Dialogfeld Eigenschaften von Brother HL-5240/HL-5250DN BR-Script3 klicken. Registerkarte Layout Für das Layout können Einstellungen für Orientierung, Beidseitiger Druck (Duplex), Seitenreihenfolge und Seiten pro Blatt vorgenommen werden.
Seite 44: Erweiterte Optionen
3. Treiber und Software Erweiterte Optionen Wahl der Papiergröße und Anzahl der Exemplare (1). Wahl der Skalierung und TrueType-Schriftart (2). Durch Auswahl des entsprechenden Eintrags in der Liste der Druckermerkmale können die folgenden Optionen eingestellt werden(3): Druckqualität Druckmedium Tonersparmodus Mit Hilfe des Tonersparmodus, durch den die Druckdichte verringert wird, können Sie Betriebskosten sparen.
Seite 45: Eigenschaften Des Druckertreibers (Für Macintosh )
3. Treiber und Software Eigenschaften des Druckertreibers (für Macintosh ® ® ® Dieser Drucker unterstützt Mac OS 9.1 bis 9.2 sowie Mac OS X 10.2.4 oder höher. Hinweis ® Die in diesem Abschnitt enthaltenen Abbildungen beruhen auf Mac OS X 10.1. Abhängig von der ®...
Seite 46: Druckereinstellungen
3. Treiber und Software Druckereinstellungen Durch Auswahl des entsprechenden Eintrags in der Liste der Druckereinstellungen können die folgenden Optionen eingestellt werden: Registerkarte Grundeinstellungen Auflösung Die folgenden Druckmedien stehen zur Auswahl: • 300 dpi • 600 dpi • HQ 1200 • 1200 dpi Hinweis Wenn Sie die hohe Auflösung 1200 dpi wählen (1200 ×...
Seite 47: Druckqualität
Der Empfang von Druckdaten oder das Drücken der Go-Taste aktiviert den Drucker automatisch und er beginnt mit dem Druck. ® Status Monitor (Mac X 10.2.4 oder höher) Wenn Sie die Funktion Status Monitor aktivieren möchten, dann starten Sie BrStatusMonitor.app (Macintosh HD (Startvolume), wählen Sie Library, Drucker, Brother, Dienstprogramme).
Seite 48: Druckertreiber Deinstallieren
3. Treiber und Software Druckertreiber deinstallieren Der installierte Druckertreiber kann wie folgt deinstalliert werden. Hinweis • Wenn Sie den Druckertreiber mit Hilfe des Windows Assistenten zur Druckerinstallation installiert haben, gilt diese Anleitung nicht. • Um alle während des Deinstallierens aktiven (relevanten) Dateien von Ihrem Computer zu entfernen, starten Sie den Computer bitte nach dem Deinstallieren neu.
Seite 49: Brother-Treiber Für Macintosh
(wählen Sie aus dem Menü Gehe zu, Programme, Dienstprogramme). Wählen Sie den gewünschten Drucker und klicken Sie auf Löschen, um ihn zu entfernen. Ziehen Sie den Ordner HL-MFLPro (Macintosh HD (Startvolume)/Library/Drucker/Brother) in den Papierkorb und leeren Sie diesen. ® Starten Sie den Macintosh neu.
Seite 50: Software
4.0 eingerichtet wurden. Es ermöglicht die komfortable Konfiguration und Statusprüfung Ihrer netzwerkfähigen Drucker. ® BRAdmin Light (für Macintosh ® Das Dienstprogramm Brother BRAdmin Light ist eine Java-Anwendung und ist konzipiert für die Apple ® ® -Umgebung. Es unterstützt einige Funktionen des Windows BRAdmin-Programms. Sie können beispielsweise mit BRAdmin Light einige Netzwerkeinstellungen und Firmen-Updates für netzwerkfähige...
Seite 51: Allgemeines Zu Den Emulationsmodi
Anwendungsprogrammen. BR-Script 3 Modus ® BR-Script ist eine von Brother entwickelte Version der Seitenbeschreibungssprache PostScript . Dieser Drucker unterstützt Level 3. Der BR-Script-Interpreter ist in der Lage, komplexe Seitensteuerungen (Text und Grafik) zu übernehmen und in entsprechender Qualität zu drucken.
Seite 52: Automatische Schnittstellenauswahl
3. Treiber und Software Automatische Schnittstellenauswahl Dieser Drucker hat eine automatische Schnittstellenauswahl, die werkseitig aktiviert ist. Die Schnittstelle wird daher automatisch, je nachdem welche Schnittstelle die Daten empfängt, zu IEEE 1284 Parallel, USB oder Ethernet geändert. Bei Verwendung der Parallelschnittstelle können Sie die hohe Geschwindigkeit und die bidirektionale parallele Kommunikation mit Hilfe der Druckerfernsteuerung einschalten.
Seite 53: Funktionstastenfeld
Funktionstastenfeld LED-Anzeigen (Light Emitting Diodes) Dieser Abschnitt beschreibt die vier LEDs Toner, Drum, Paper und Status sowie die zwei Tasten Go und Job Cancel des Funktionstastenfelds. Die nachstehende Tabelle zeigt die in diesem Kapitel für den Zustand der LED-Anzeigen verwendeten Symbole. LED ist aus.
Seite 54 4. Funktionstastenfeld Druckerstatus Stromsparmodus Der Netzschalter ist ausgeschaltet oder der Drucker ist im Stromsparmodus. Das Drücken der Go-Taste unterbricht den Stromsparmodus und bringt den Drucker wie- der in den Bereitschaftszustand. Betriebsbereit Der Drucker ist druckbereit. Aufwärmphase Der Drucker wird auf Betriebstemperatur gebracht. Abkühlen Der Drucker kühlt sich ab.
Seite 55 4. Funktionstastenfeld Druckerstatus Im Speicher befindliche Daten Es befinden sich noch Daten im Druckerspeicher. Wenn die gelbe Status-LED län- gere Zeit leuchtet, ohne dass etwas gedruckt wird, so drücken Sie die Go-Taste, um den Druck der im Speicher verbliebenen Daten auszulösen. Wenig Toner Zeigt an, dass die Tonerkassette fast leer ist.
Seite 56 4. Funktionstastenfeld Druckerstatus Kein Papier Legen Sie Papier in die Papierkassette ein. Drücken Sie anschließend die Go-Taste. Siehe Drucken auf Normalpapier, Briefpapier und Folien auf Seite 9 oder Dickes Pa- pier, Etiketten und Umschläge bedrucken auf Seite 15. Papierstau Beseitigen Sie den Papierstau. Siehe Papierstau beseitigen auf Seite 84. Setzt der Drucker den Druck nicht automatisch fort, so drücken Sie die Go-Taste.
Seite 57: Störungsmeldungen
Wenn dieser Fehler auftritt, schalten Sie den Drucker aus, warten Sie ein paar Sekunden und schalten Sie ihn wieder ein. Lassen Sie den eingeschalteten Drucker 10 Minuten ruhen. Sollte der Fehler nochmals auftreten, wenden Sie sich an Ihren Brother-Händler oder den autorisierten Servicetechniker.
Seite 58 So weist zum Beispiel die folgende LED-Anzeige auf einen Defekt der Fixiereinheit hin. Notieren Sie sich, welche LEDs an Ihrem Drucker leuchten und ermitteln Sie die wahrscheinliche Ursache der Störung anhand der vorstehenden Tabelle. Ihr Brother-Fachhändler braucht diese Informationen, um Ih- nen weiterhelfen zu können.
Seite 59: Funktionstastenfeld
4. Funktionstastenfeld Funktionstastenfeld Die Tasten des Funktionstastenfelds haben die folgenden Funktionen: Druck abbrechen Wenn Sie während des Druckens die Job Cancel-Taste drücken, stoppt der Drucker den Druck unver- züglich und wirft das Papier aus. Drucker aktivieren Sie können den Drucker im Stromsparmodus durch Drücken der Go- bzw. der Job Cancel-Taste wieder in den Bereitschaftszustand versetzen.
Seite 60: Testseite Drucken
Drücken Sie erneut die Go-Taste. Der Drucker druckt nun eine Musterseite aus. Testdruck über Druckertreiber auslösen ® Wenn Sie den Druckertreiber für Windows von Brother benutzen, klicken Sie auf die Schaltfläche ® Testseite drucken auf der Registerkarte Allgemein des Windows -Druckertreibers.
Seite 61: Ausdruck Der Druckereinstellungen
Drücken Sie die Go-Taste innerhalb von 2 Sekunden dreimal. Der Drucker druckt nun die Druckereinstellungen. Testdruck über Druckertreiber auslösen ® Wenn Sie den Brother-Druckertreiber für Windows benutzen, können Sie die aktuellen Druckereinstellun- gen durch einen Klick auf die Schaltfläche Einstellungen drucken auf der Registerkarte Support drucken.
Seite 62: Schriften Drucken
Drücken Sie zwei Mal die Go-Taste. Nun wird eine Liste der internen Druckerschriften ausgedruckt. Testdruck über Druckertreiber auslösen ® Wenn Sie den Brother-Treiber für Windows benutzen, können Sie die Liste der internen Schriften über die Option Schriften drucken auf der Registerkarte Support drucken.
Seite 63: Voreinstellungen Für Den Netzwerkbetrieb (Für Hl-5250Dn)
4. Funktionstastenfeld Voreinstellungen für den Netzwerkbetrieb (für HL-5250DN) Sie können den PrintServer folgendermaßen zu den Standardeinstellungen (d.h. sämtliche Informationen wie Kennwort und IP-Adresse) zurücksetzen: Schalten Sie den Drucker aus. Die vordere Abdeckung muss geschlossen und der Netzstecker eingesteckt sein. Halten Sie die Go-Taste gedrückt und schalten Sie gleichzeitig den Drucker am Netzschalter ein. Zuerst leuchten alle LEDs kurz auf und dann erlöscht die Status-LED.
Seite 64: Sonderzubehör
Zuführungen hat ein Fassungsvermögen von bis zu 250 Blatt (80 g/m Sind beide optionalen Zuführungen installiert, beträgt die gesamte Papierkapazität des Druckers somit bis zu 800 Blatt Normalpapier. Die optionale Papierzuführung erhalten Sie von Ihrem Brother-Fachhändler. Für die Installation ziehen Sie bitte das der Papierführung beiliegende Benutzerhandbuch zu Rate.
Seite 65: Dimm
5. Sonderzubehör DIMM Für HL-5240/HL-5240L Standardmäßig verfügt der HL-5240/HL-5240L-Drucker über 16 MB Speicherkapazität und einen Steckplatz zur Speichererweiterung. Durch die Installation von DIM-Modulen können Sie den Speicher auf bis zu 528 MB aufrüsten. Für HL-5250DN Standardmäßig verfügt der HL-5250DN-Drucker über 32 MB Speicherkapazität und einen Steckplatz zur Speichererweiterung.
Seite 66: Zusätzlichen Speicher Installieren
5. Sonderzubehör Zusätzlichen Speicher installieren Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Ziehen Sie das Anschlusskabel (Druckerkabel) vom Drucker ab. Hinweis Vergewissern Sie sich vor dem Installieren oder Entfernen von DIM-Modulen stets, dass der Drucker ausgeschaltet und der Netzstecker gezogen ist! Entfernen Sie die DIMM-Abdeckung.
Seite 67 5. Sonderzubehör Bringen Sie die DIMM-Abdeckung wieder an. Schließen Sie das Schnittstellenkabel wieder an Ihren Computer an. Schließen Sie das Netzkabel des Druckers wieder an und schalten Sie den Netzschalter ein. Hinweis Zur Überprüfung der korrekten Installation des DIM-Moduls können Sie die Druckereinstellungen ausdrucken und die angegebene Speichergröße prüfen.
Seite 68: Printserver (Nc-2100P) (Für Hl-5240/Hl-5240L)
5. Sonderzubehör PrintServer (NC-2100p) (für HL-5240/HL-5240L) Ein zusätzlich erhältlicher PrintServer (NC-2100p) ermöglicht den Netzwerkanschluss über die Parallelschnittstelle. Netzwerkschnittstelle 10/100Base-TX-Ethernet Druckerschnittstelle Parallel Protokollunterstützung TCP/IP, NetBEUI Management-Funktionen Eingebettete Webserver-Unterstützung SNMP- / MIB-Support TELNET-Fernkonsole BRAdmin Professional kompatibel Flash-Speicher erleichtert Update der Firmware Hinweis...
Seite 69: Routinewartung
Routinewartung Von Zeit zu Zeit müssen bestimmte Materialien und Teile ersetzt werden und der Drucker muss gereinigt werden. WARNUNG Achten Sie beim Ersetzen bestimmter Teile sowie beim Reinigen des Druckerinneren auf Folgendes: • Wenn Toner auf Ihre Kleidung kommt, wischen Sie den Toner mit einem trockenen Tuch ab. Zur Vermeidung von Flecken sollten Sie die Kleidung sofort in kaltem Wasser auswaschen.
Seite 70: Tonerkassette
6. Routinewartung Tonerkassette Hinweis • Die verwendete Tonermenge hängt vom Druckinhalt und von der Druckdichte ab. • Eine Änderung der Druckdichte (heller oder dunkler) wirkt sich auf den Tonerverbrauch aus. Je dunkler gedruckt wird, desto mehr Toner wird verbraucht. • Packen Sie die Tonerkassette erst unmittelbar vor dem Einsetzen in den Drucker aus. Eine neue Tonerkassette enthält genug Toner, um 3.500 Seiten (Standardkassette) bzw.
Seite 71: Tonerkassetten Ersetzen
6. Routinewartung Tonerkassetten ersetzen Hinweis • Um die beste Druckqualität zu garantieren, empfehlen wir die Verwendung von Original Brother- Tonerkassetten. Tonerkassetten erhalten Sie vom Fachhändler, von dem Sie den Drucker bezogen haben, oder vom Brother-Kundendienst. • Beim Wechseln der Tonerkassette sollte der Drucker immer gereinigt werden. Siehe Reinigung auf Seite 73.
Seite 72 6. Routinewartung VORSICHT Es wird empfohlen, die Trommeleinheit und die Tonerkassette für den Fall, dass Toner verschüttet wird, auf Papier oder ein Tuch zu legen. Berühren Sie NICHT die in der folgenden Abbildung gezeigten Elektroden, um den Drucker nicht durch statische Elektrizität zu beschädigen.
Seite 73 Wird eine unverpackte Trommeleinheit direktem Sonnen- oder elektrischem Licht ausgesetzt, so kann sie beschädigt werden. Brother empfiehlt dringend, gebrauchte Tonerkassetten nicht erneut aufzufüllen. Nur Original- Verbrauchsmaterial ist exakt auf den Betrieb des Produkts abgestimmt. Die Verwendung von nicht kompatiblem Toner bzw. Tonerkassetten kann den Drucker beschädigen und/oder die Druckqualität beeinträchtigen.
Seite 74 6. Routinewartung Nehmen Sie die Schutzabdeckung ab. Schieben Sie die neue Tonerkassette in die Trommeleinheit, bis sie hörbar einrastet. Wenn Sie die Tonerkassette korrekt eingesetzt haben, hebt sich der Riegel automatisch. VORSICHT Vergewissern Sie sich, dass die Tonerkassette richtig eingesetzt worden ist, da sie sich sonst aus der Trommeleinheit lösen kann.
Seite 75: Trommeleinheit
Lebensdauer der Trommel beeinflussen, unserer Kontrolle entziehen, können wir keine Mindestanzahl an Druckseiten für Ihre Trommel garantieren. • Die beste Leistung erhalten Sie mit Original-Brother-Toner. Der Drucker sollte nur in einem sauberen, staubfreien Raum mit ausreichender Belüftung verwendet werden.
Seite 76: Trommeleinheit Ersetzen
6. Routinewartung Trommeleinheit ersetzen VORSICHT Gehen Sie vorsichtig mit der Trommeleinheit um, da sich in ihr Tonerreste befinden können. Beim Wechseln der Trommeleinheit sollte man das Innere des Druckers reinigen. Siehe Reinigung auf Seite 73.
Seite 77 6. Routinewartung Wenn Sie die Trommeleinheit mit einer neuen ersetzen, müssen Sie den Zähler für die Lebensdauer der Trommel wie folgt zurücksetzen: Vergewissern Sie sich, dass der Drucker eingeschaltet ist und die Drum-LED blinkt. Drücken Sie die Entriegelungstaste der vorderen Abdeckung und öffnen Sie diese. Halten Sie die Go-Taste ca.
Seite 78 6. Routinewartung VORSICHT Es wird empfohlen, die Trommeleinheit und die Tonerkassette für den Fall, dass Toner verschüttet wird, auf Papier oder ein Tuch zu legen. Berühren Sie NICHT die in der folgenden Abbildung gezeigten Elektroden, um den Drucker nicht durch statische Elektrizität zu beschädigen.
Seite 79 6. Routinewartung Hinweis • Versiegeln Sie die Trommeleinheit gut in einem Plastikbeutel, damit kein Tonerpulver austreten kann. • Entsorgen Sie die gebrauchte Trommeleinheit den örtlichen Bestimmungen gemäß und geben Sie sie nicht in den Hausmüll! Fragen Sie ggf. bei Ihrem örtlichen Wertstoffhof nach. Packen Sie die neue Trommeleinheit aus.
Seite 80: Periodischer Austausch Von Ersatzteilen
Bestimmte Ersatzteile müssen regelmäßig ausgewechselt werden, um die Druckqualität zu bewahren. Die nachstehend aufgeführten Teile sollten nach der angegebenen Anzahl gedruckter Seiten ersetzt werden. Artikel Ungefähre Lebensdauer Verkaufsstelle Trennpolster plus Halter Wenden Sie sich an den Brother-Kundenservice 100.000 Seiten Transportrollen-Einheit Wenden Sie sich an den Brother-Kundenservice 100.000 Seiten Lasereinheit Wenden Sie sich an den Brother-Kundenservice 100.000 Seiten...
Seite 81: Reinigung
6. Routinewartung Reinigung Reinigen Sie den Drucker innen und außen regelmäßig mit einem trockenen, fusselfreien Tuch. Beim Wechseln der Tonerkassette oder Trommeleinheit sollte das Innere des Druckers gereinigt werden. Werden Ausdrucke mit Toner verschmutzt, so muss das Innere des Druckers mit einem trockenen, fusselfreien Tuch gereinigt werden.
Seite 82: Innenreinigung Des Druckers
6. Routinewartung Wischen Sie das Druckergehäuse mit einem fusselfreien Tuch ab, um den Staub zu entfernen. Entfernen Sie ggf. Papierreste etc. aus der Papierzuführung. Wischen Sie die innere Oberfläche der Papierführung mit einem trockenen, fusselfreien Tuch ab, um den Staub zu entfernen. Setzen Sie die Papierkassette wieder in den Drucker ein.
Seite 83 6. Routinewartung Drücken Sie die Entriegelungstaste der vorderen Abdeckung und öffnen Sie diese. Nehmen Sie die Trommeleinheit mit der Tonerkassette heraus. HEISSE GERÄTETEILE Wenn Sie den Drucker gerade benutzt haben, können einige der Innenteile extrem heiß sein. Warten Sie mit dem Berühren von Teilen im Inneren des Druckers, bis sich der Drucker abgekühlt hat. VORSICHT Es wird empfohlen, die Trommeleinheit und die Tonerkassette für den Fall, dass Toner verschüttet wird, auf Papier oder ein Tuch zu legen.
Seite 84 6. Routinewartung Berühren Sie NICHT die in der folgenden Abbildung gezeigten Elektroden, um den Drucker nicht durch statische Elektrizität zu beschädigen. Wischen Sie das Scannerfenster mit einem trockenen, fusselfreien Tuch ab. Installieren Sie die Trommeleinheit wieder im Drucker. Schließen Sie die vordere Abdeckung. Schließen Sie das Netzkabel des Druckers wieder an und schalten Sie den Netzschalter ein.
Seite 85: Koronadraht Reinigen
6. Routinewartung Koronadraht reinigen Bei Problemen mit der Druckqualität reinigen Sie den Koronadraht wie folgt: Drücken Sie die Entriegelungstaste der vorderen Abdeckung und öffnen Sie diese. Nehmen Sie die Trommeleinheit mit der Tonerkassette heraus. VORSICHT Es wird empfohlen, die Trommeleinheit und die Tonerkassette für den Fall, dass Toner verschüttet wird, auf Papier oder ein Tuch zu legen.
Seite 86 6. Routinewartung Reinigen Sie den primären Koronadraht in der Trommeleinheit, indem Sie den blauen Schieber vorsichtig einige Male von rechts nach links und zurück bewegen. VORSICHT Bringen Sie den Schieber wieder in die Ausgangsposition (a) (1). Ansonsten können Längsstreifen auf dem gedruckten Papier erscheinen.
Seite 87: Problemlösung
Problemlösung Die meisten Probleme können Sie alleine lösen. Tipps und Hinweise zur Problemlösung finden Sie im Brother Solutions Center. Unsere Website finden Sie unter http://solutions.brother.com. Problem identifizieren Überprüfen Sie zuerst Folgendes: Der Netzstecker muss korrekt angeschlossen und der Drucker eingeschaltet sein.
Seite 88: Fehlermeldungen Vom Status Monitor
7. Problemlösung Fehlermeldungen vom Status Monitor Das Statusüberwachungsprogramm zeigt beim Drucker aufgetretene Probleme an. Ergreifen Sie die in der nachstehenden Tabelle aufgeführten Abhilfemaßnahmen. Standardmäßig ist der Status Monitor deaktiviert. Wenn der Status Monitor eingeschaltet werden soll, so können Sie die Einstellung für den Status Monitor unter Geräteeinstellungen auf der Registerkarte Erweitert ändern.
Seite 89 7. Problemlösung Fehlermeldung Abhilfe Fixier-Abdeckung offen Schließen Sie die Fixier-Abdeckung an der Rückseite des Druckers. Staub auf der Trommel Siehe Koronadraht reinigen auf Seite 77. Speicher voll Drücken Sie die Go-Taste, um die im Druckerspeicher verbliebenen Daten zu drucken. Um die verbliebenen Daten im Druckerspeicher zu löschen, brechen Sie den Druckauftrag ab.
Seite 90: Gedruckte Fehlermeldung
7. Problemlösung Gedruckte Fehlermeldung Der Drucker kann eine Auflistung der aufgetretenen Probleme drucken. Der nachstehenden Tabelle können Sie die aufgetretene Fehlermeldung und die Fehlerursache entnehmen. Fehlermeldung Abhilfe Speicher voll Drücken Sie die Go-Taste, um die im Druckerspeicher verbliebenen Daten zu drucken.
Seite 91: Papiermanagement
7. Problemlösung Papiermanagement Vergewissern Sie sich zuerst, dass Sie Papier verwenden, das den von Brother empfohlenen Spezifikationen entspricht. Siehe Allgemeines zu Papierarten auf Seite 5. Problem Abhilfe Das Gerät zieht kein Papier ein. Richten Sie das Papier in der Papierkassette gerade aus. Glätten Sie gewelltes Papier vor dem Druck.
Seite 92: Papierstau Beseitigen
7. Problemlösung Papierstau beseitigen Tritt ein Papierstau auf, blinkt die Paper-LED am Drucker auf (siehe nachstehende Abbildung). HEISSE GERÄTETEILE Wenn Sie den Drucker gerade benutzt haben, können einige der Innenteile extrem heiß sein. Berühren Sie daher beim Öffnen der Vorder- oder Rückseite des Druckers NIEMALS die in den Abbildungen schattiert markierten Teile.
Seite 93 7. Problemlösung Drücken Sie die Entriegelungstaste und öffnen Sie die vordere Abdeckung. Nehmen Sie die Trommeleinheit mit der Tonerkassette langsam heraus. Das gestaute Papier wird mit der Trommeleinheit und der Tonerkassette herausgezogen. VORSICHT Berühren Sie NICHT die in der folgenden Abbildung gezeigten Elektroden, um den Drucker nicht durch statische Elektrizität zu beschädigen.
Seite 94 7. Problemlösung Ziehen Sie die Papierkassette ganz aus dem Drucker. Schließen Sie die vordere Abdeckung. Ziehen Sie das gestaute Papier aus dem Drucker. Öffnen Sie erneut die vordere Abdeckung.
Seite 95 7. Problemlösung Öffnen Sie die hintere Abdeckung. Ziehen Sie die Hebel auf der rechten Seite auf sich zu, um die Abdeckung der Fixiereinheit zu öffnen (1). Ziehen Sie das gestaute Papier vorsichtig mit beiden Händen aus der Fixiereinheit.
Seite 96 7. Problemlösung HEISSE GERÄTETEILE Wenn Sie den Drucker gerade benutzt haben, können einige der Innenteile extrem heiß sein. Warten Sie mit dem Berühren von Teilen im Inneren des Druckers, bis sich der Drucker abgekühlt hat. Schließen Sie die hintere Abdeckung ganz. Ziehen Sie die Duplexkassette ganz aus dem Drucker.
Seite 97 7. Problemlösung Halten Sie den blauen Hebel gedrückt und nehmen Sie die Tonerkassette aus der Trommeleinheit. Entfernen Sie ggf. gestautes Papier aus der Trommeleinheit. VORSICHT Gehen Sie vorsichtig mit der Tonerkassette um. Wenn Tonerpartikel auf Ihre Hände oder Kleidung gelangen, wischen oder waschen Sie diese sofort mit kaltem Wasser ab. Berühren Sie NICHT die in den Abbildungen schattierten Bereiche, sonst kann die Druckqualität beeinträchtigt werden.
Seite 98 7. Problemlösung Installieren Sie die Trommeleinheit wieder im Drucker. Setzen Sie die Papierzuführung wieder in den Drucker ein. Schließen Sie die vordere Abdeckung. Stellen Sie sicher, dass die Paper-LED nicht mehr leuchtet und der Drucker druckbereit ist.
Seite 99: Druckqualität Verbessern
Installieren Sie eine neue Trommeleinheit. Siehe Trommeleinheit ersetzen auf Seite Möglicherweise ist die Fixiereinheit verschmutzt. Wenden Sie sich bitte an den Schattenbilder Brother-Kundendienst. Achten Sie darauf, dass das verwendete Papier den zulässigen Spezifikationen entspricht. Das Problem kann durch eine raue Oberfläche verursacht werden. Siehe Allgemeines zu Papierarten auf Seite 5.
Seite 100 Möglicherweise ist die Trommeleinheit beschädigt. Installieren Sie eine neue Trommeleinheit. Siehe Trommeleinheit ersetzen auf Seite 68. Möglicherweise ist die Fixiereinheit verschmutzt. Wenden Sie sich bitte an den Brother-Kundendienst. Ganz schwarz Achten Sie darauf, dass das verwendete Papier den zulässigen Spezifikationen entspricht.
Seite 101 7. Problemlösung Beispiele für schlechte Abhilfe Druckqualität Gibt sich das Problem nach dem Drucken von ein paar Seiten nicht, so ist die Oberfläche der OPC-Trommel möglicherweise durch Etikettenkleber verschmutzt. Reinigen Sie die Trommeleinheit wie folgt: 94 mm Richten Sie den Ausdruck vor der Trommeleinheit aus und ermitteln Sie die genaue Stelle, an die der Fehler auftritt.
Seite 102 Vertikale schwarze Linien Tonerkassette. Siehe Tonerkassetten ersetzen auf Seite 63. Auf den Druckseiten ziehen Möglicherweise ist die Fixiereinheit verschmutzt. Wenden Sie sich an Ihren Brother- sich Tonerlinien nach unten. Händler oder -Kundenservice. Vergewissern Sie sich, dass das Papier oder sonstige Druckmedien korrekt in die Papierkassette eingelegt wurden und dass die Führungen nicht zu eng oder weit...
Seite 103 7. Problemlösung Beispiele für schlechte Abhilfe Druckqualität Vergewissern Sie sich, dass das Papier richtig eingelegt wurde. Siehe Zufuhr von Normalpapier, Briefpapier und Folien aus der Kassette 1, 2 oder 3 auf Seite 9. B DEFGH Prüfen Sie Papierart und -qualität. Siehe Allgemeines zu Papierarten auf Seite 5. abc efghijk Wenden Sie den Papierstapel in der Papierkassette oder drehen Sie ihn um 180°.
Seite 104 7. Problemlösung Beispiele für schlechte Abhilfe Druckqualität Öffnen Sie die hintere Abdeckung und stellen Sie sicher, dass die blauen Schieber auf beiden Seiten sich in der unteren Position befinden. ABCDEFGH abcdefghijk A B C D a b c d e 0 1 2 3 4 Schlechte Fixierung...
Seite 105: Problemlösung
7. Problemlösung Abhilfe bei Druckproblemen Problem Abhilfe Der Drucker druckt nicht wie Prüfen Sie, ob das Druckerkabel zu lang ist. Es wird ein Parallelkabel oder ein erwartet oder er druckt Unsinn USB-Kabel von höchstens 2 Metern Länge empfohlen. aus. Prüfen Sie, ob das Druckerkabel beschädigt ist. Falls Sie eine Schnittstellenweiche benutzen, entfernen Sie diese.
Seite 106: Netzwerkprobleme
Prüfen Sie, ob der Drucker einen Fehler anzeigt. Prüfen Sie, ob Sie in Ihrer Anwendung einen Druckertreiber ausgewählt haben, der von Ihrem Brother-Drucker unterstützt wird. Welche Drucker Ihr Gerät unterstützt finden Sie unter Allgemeines zu den Emulationsmodi auf Seite 43.
Seite 107: Br-Script 3
Wählen Sie im Start-Menü Systemsteuerung und dann Drucker ® Drucker und Faxgeräte für Windows Klicken Sie mit der rechten Maustaste auf das Symbol Brother HL- 5240/5250DN BR_Script3 series und wählen Sie Eigenschaften. Wählen Sie von der Registerkarte Geräteeinstellungen im Bereich Output-Protokoll die Option TBCP (Spez.
Seite 108: Anhang
Anhang Technische Daten Druckwerk Modell HL-5240L HL-5240 HL-5250DN Technologie Elektrofotografie Druckgeschwindigkeit Bis zu 24 Seiten pro Bis zu 28 Seiten pro Minute (A4) , bis zu 30 Minute (A4) Seiten pro Minute (Letter) Zeit bis Druckbeginn Unter 8,5 Sekunden Auflösung ®...
Seite 109: Controller
Von Brother entwickeltes Macintosh -Dienstprogramm für das Drucker- und PrintServer-Management. Server-basiertes Verwaltungsprogramm. Herunterladbar unter http://solutions.brother.com. Management von Drucker und PrintServer über den Web-Browser. Code 39, Interleaved 2 von 5, EAN-8, EAN-13, UPC-A, UPC-E, EAN-128, Codabar, FIM (US-PostNet), ISBN, Code 128...
Seite 110: Software
Driver Deployment Wizard ® Sie können den Druckertreiber für Windows XP Professional x64 Edition unter http://solutions.brother.com herunterladen. Laden Sie den Druckertreiber für Linux unter http://solutions.brother.com herunter. Demovideo zur Problemlösung Der Driver Deployment Wizard automatisiert die Installation eines Druckers in einem Peer-to-Peer-Netzwerk. Funktionstastenfeld...
Seite 111: Spezifikation Der Druckmedien
A. Anhang Spezifikation der Druckmedien Modell HL-5240L HL-5240 HL-5250DN Druckmedien Multifunktionszuführung Normalpapier, Briefpapier, Recyclingpapier, Umschläge, Etiketten, Folien , Dünnes Papier, Dickes oder Dickeres Papier Papierzuführung Normalpapier, Briefpapier, Recyclingpapier, Folien Dünnes Papier Optionale Papierzuführung Normalpapier, Briefpapier, Recyclingpapier, Dünnes Papier (LT-5300) Automatischer Duplexdruck...
Seite 112: Abmessungen / Gewicht
A. Anhang Abmessungen / Gewicht Modell HL-5240L HL-5240 HL-5250DN × × 371 × 384 × 246 mm Abmessungen (B Gewicht Ca. 8,3 kg (ohne Trommeleinheit mit Tonerkassette) Ca. 8,6 kg (ohne Ca. 9,5 kg einschließlich Trommeleinheit mit Trommeleinheit mit Tonerkassette Tonerkassette) Ca.
Seite 113: Systemanforderungen
128 MB 160 MB ® X 10.2.4 oder höher ® ® Windows 95 oder Windows NT 4.0 unterstützt kein USB. ® Sie können den Druckertreiber für Windows XP Professional x64 Edition unter http://solutions.brother.com herunterladen. Power Macintosh mit vorinstalliertem USB-Anschluss von Apple.
Seite 114: Wichtige Hinweise Zu Verwendbaren Papierarten
A. Anhang Wichtige Hinweise zu verwendbaren Papierarten Dieser Abschnitt behandelt die Papierarten, die Sie mit diesem Drucker verwenden können. Hinweis Papierarten, die von unserer Empfehlung abweichen, können einen Fehleinzug oder Papierstau im Drucker verursachen. Siehe Empfohlenes Papier auf Seite 6. Vor dem Kauf größerer Mengen Papier Vergewissern Sie sich, dass das Papier für den Drucker geeignet ist.
Seite 115 A. Anhang Druckoberfläche Der Druck kann auf Vorder- und Rückseite eines Blatt Papiers geringfügig unterschiedlich ausfallen. Im Allgemeinen ist die Vorderseite in einem Stapel Papier als Druckseite gekennzeichnet. Beachten Sie die Hinweise auf der Papierverpackung. Typischerweise wird sie mit einem Pfeil gekennzeichnet. Feuchtigkeitsgehalt Der Feuchtigkeitsgehalt ist die Wassermenge, die nach der Herstellung im Papier verbleibt.
Seite 116 A. Anhang Papierformat Papierformat Zoll 8,5 × 11 in. Letter 8,5 × 14 in. Legal 7,25 × 10,5 in. Executive 210 × 297 mm 148 × 210 mm 105 × 148 mm 3,875 × 7,5 in. Umschläge Monarch 3,875 × 8,9 in. Umschläge #9 4,12 ×...
Seite 117: Zeichensätze
A. Anhang Zeichensätze In den Emulationsmodi HP LaserJet, IBM Proprinter XL und EPSON FX-850 können die Zeichensätze über einen Web-Browser oder ein Druckerfernsteuerungsprogramm gewählt werden. Web-Browser verwenden Gehen Sie zum Verwenden des Web-Browsers folgendermaßen vor: Geben Sie im Browser [http://IP-Adresse_des_Druckers/] ein. Zum Beispiel: [http://192.168.1.2/] (wenn die IP-Adresse des Druckers 192.168.1.2 ist) Klicken Sie auf Druckereinstellungen.
Seite 118: Zeichensatzliste
A. Anhang Zeichensatzliste OCR-Zeichensätze Wird die Schrift OCR-A oder OCR-B gewählt, so wird stets der entsprechende Zeichensatz verwendet. OCR-A (0O) OCR-B (1O) HP LaserJet-Modus ABICOMP Brasilien / Portugal (13P) ABICOMP International (14P) Desktop (7J) Griechisch8 (8G) HP Deutsch (0G) HP Spanisch (1S) ISO Latein1 (0N) ISO Latein2 (2N) ISO Latein5 (5N)
Seite 119 A. Anhang HP LaserJet-Modus (Fortsetzung) Roman9 (4U) Roman Extension (0E) Russisch-GOST (12R) Symbol (19M) Türkisch8 (8T) Ukrainisch (14R) Ventura Math (6M) Ventura Intl (13J) Ventura US (14J) Windows 3.0 (9U) Windows Baltic (19L) Windows Kyrillisch (9R) Windows Griechenland (9G) Windows Latein1 (19U) Windows Latein2 (9E) Windows Latein5 (5T) Wingdings (579L)
Seite 120: Kurzreferenz Für Barcodes Und Befehle
A. Anhang Kurzreferenz für Barcodes und Befehle Der Drucker kann Barcodes in den Emulationen HP LaserJet 6P, EPSON FX-850 und IBM Proprinter XL drucken. Barcodes oder vergrößerte Zeichen drucken Code ESC i 27 105 1B 69 Format: ESC i n ... n \ Mit diesem Befehl können entsprechend den für ‘n...n’...
Seite 121: Barcode, Vergrößerte Zeichen, Linien Ziehen Und Rahmen Zeichnen
A. Anhang Dieser Parameter bestimmt - wie oben angegeben - welcher Barcode verwendet wird. Wenn n ‘t5’ oder ‘T5’ ist, wird der Barcode-Modus (EAN 8, EAN 13, UPC-A, Code 128 oder EAN 128) durch die Anzahl der Zeichen innerhalb der Daten festgelegt. Barcode, vergrößerte Zeichen, Linien ziehen und Rahmen zeichnen n = ‘s0’...
Seite 122: Normal Lesbare Zeile Ein- Oder Ausschalten
A. Anhang Normal lesbare Zeile ein- oder ausschalten n = ‘r0’ oder ‘R0 Normal lesbare Textzeile AUS n = ‘r1’ oder ‘R1 Normal lesbare Textzeile EIN Voreinstellung: Normal lesbare Textzeile EIN (1) ‘T5’ oder ‘t5’ (2) ‘T6’ oder ‘t6’ (3) ‘T130’ oder ‘t130’ (4) ‘T131’...
Seite 123 A. Anhang Dieser Parameter bestimmt die Strecke, um die der Druckanfang vom linken Rand weg versetzt wird, in der mit ‘u’ oder ‘U’ festgelegten Einheit. Verschieben der Barcodes bzw. der vergrößerten Zeichen in Y-Achsenrichtung (vertikaler Versatz) n = ‘ynnn’ oder ‘Ynnn’ Dieser Parameter bestimmt die Strecke, um welche die Druckposition von der aktuellen Position nach unten versetzt wird, in der mit ‘u’...
Seite 124 A. Anhang Barcodes ist nicht beschränkt. Die Barcode-Daten beginnen und enden automatisch mit einem Stern ‘*’ (Start- und Stoppzeichen). Wenn die empfangenen Daten mit einem ‘*’ beginnen oder enden, wird dieser als Start- bzw. Stoppzeichen gewertet. Wenn der Barcode-Modus Interleaved 2/5 mit dem Parameter ‘t1’ oder ‘T1’ gewählt wurde: Es werden die 10 Ziffern von ‘0’...
Seite 125 A. Anhang Wenn der Barcode-Modus Code 128 A , Code 128 B oder Code 128 C mit dem entsprechenden Parameter ‘t12’ oder ‘T12’, ‘t13’ oder ‘T13’ oder ‘t14’ oder ‘T14’ gewählt wurde: Die Codes 128 A, B und C können einzeln angewählt werden. A kodiert die Zeichen 00 - 5F (hex.). B kodiert die Zeichen 20 - 7F (hex.).
Seite 126 A. Anhang 'UPC-A LPRINT CHR$(27);"it5r1o0x50y70b12345678901?\"; 'EAN-13 LPRINT CHR$(27);"it5r1o0x100y70b123456789012?\"; 'UPC-E LPRINT CHR$(27);"it6r1o0x150y70b0123456?\"; 'Codabar LPRINT CHR$(27);"it9r1s0o0x00y100bA123456A\"; 'Code 128 set A LPRINT CHR$(27);"it12r1o0x00y120bCODE128A12345?\"; 'Code 128 set B LPRINT CHR$(27);"it13r1o0x00y140bCODE128B12345?\"; 'Code 128 set C LPRINT CHR$(27);"it14r1o0x00y160b";CHR$(1);CHR$(2);"?\"; 'ISBN(EAN) LPRINTCHR$(27);"it130r1o0x00y180b123456789012?+12345\"; 'EAN 128 set A LPRINT CHR$(27);"it132r1o0x00y210b1234567890?\"; LPRINT CHR$(12)
Seite 127: Anhang (Für Europa Und Andere Länder)
Häufig gestellte Fragen (FAQs) Alles, was Sie für Ihren Drucker benötigen, finden Sie im Brother Solutions Center. Sie können dort die neue- sten Treiber und Dienstprogramme für Ihren Drucker herunterladen, Antworten auf häufig gestellte Fragen und Tipps zur Problemlösung finden: http://solutions.brother.com...
Seite 128: Wichtige Informationen: Vorschriften
B. Anhang (für Europa und andere Länder) Wichtige Informationen: Vorschriften Funkentstörung (nur 220 - 240 Volt-Modell) Dieses Gerät ist gemäß EN55022 (CISPR Veröffentlichung 22) Klasse B funkentstört. Vor Verwendung des Produktes sollten Sie sicherstellen, dass Sie eines der folgenden Schnittstellenkabel verwenden.
Seite 129: Interne Laserstrahlung
B. Anhang (für Europa und andere Länder) Interne Laserstrahlung Maximale Strahlung: 5 mW Wellenlänge: 770 - 810 nm Laserklasse: Klasse 3B EU-Richtlinie 2002/96/EC und EN50419 (Nur Europäische Union) Das Gerät ist mit dem oben abgebildeten Recyclingsymbol gekennzeichnet. Wenn das Gerät das Ende sei- ner Lebensdauer erreicht hat, müssen Sie es an einer entsprechenden Entsorgungsstelle getrennt entsorgen und geben Sie es nicht in den normalen Hausmüll.
Seite 130: Wichtig: Ihrer Sicherheit Zuliebe
B. Anhang (für Europa und andere Länder) WICHTIG: Ihrer Sicherheit zuliebe Für den sicheren Betrieb muss der Drucker mit dem mitgelieferten 3-adrigen Kabel an eine geerdete Steck- dose angeschlossen werden. Jegliche mit diesem Drucker verwendeten Verlängerungskabel müssen ebenfalls ordnungsgemäß geerdet und mit den landesüblichen Steckern versehen sein.
Seite 131: Eu-Konformitätserklärung
B. Anhang (für Europa und andere Länder) EU-Konformitätserklärung...
Seite 132 EU-Konformitätserklärung Hersteller Brother Industries Ltd., 15-1, Naeshiro-cho, Mizuho-ku, Nagoya 467-8561, Japan Werk Brother Corporation (Asia) Ltd. Brother Buji Nan Ling Factory, Gold Garden Ind., Nan Ling Village, Buji, Rong Gang, Shenzhen, China erklärt hiermit, dass: Produktbeschreibung: Laserdrucker Produktbezeichnung: HL-5240, HL-5250DN...
Seite 133: Anhang (Für Usa Und Kanada)
Häufig gestellte Fragen (FAQs) Alles, was Sie für Ihren Drucker benötigen, finden Sie im Brother Solutions Center. Sie können dort die neuen Treiber und Dienstprogramme für Ihren Drucker herunterladen, Antworten auf häufig gestellte Fragen und Tipps zur Problemlösung finden.
Seite 134 Sie bei den meisten Brother-Händlern beziehen können. Wenn Sie nicht die benötigten Materialien finden können, haben Sie die Möglichkeit mit einer Kreditkarte (Visa, MasterCard, Discover oder American Express) direkt bei Brother zu bestellen. (In den USA können Sie über unsere Website aus der vollständigen Palette der Sonderzubehör- und Verbrauchsmaterialien wählen und bestellen.)
Seite 135: Wichtige Informationen: Vorschriften
Consult the dealer or an experienced radio/TV technician for help. Important A shielded interface cable should be used to ensure compliance with the limits for a Class B digital device. Changes or modifications not expressly approved by Brother Industries, Ltd. could void the user’s authority to operate the equipment.
Seite 136: Industry Canada Compliance Statement (For Canada)
C. Anhang (für USA und Kanada) Industry Canada Compliance Statement (For Canada) This Class B digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
Seite 137: Laserbestimmungen
Notice No.50, dated July 26, 2001. MANUFACTURED: Brother Corporation (Asia) Ltd. Brother Buji Nan Ling Factory Gold Garden Ind., Nan Ling Village, Buji, Rong Gang, Shenzhen, CHINA This product complies with FDA performance standards for laser products except for deviations pursuant to Laser Notice No.50, dated July 26, 2001.
Seite 138: Wichtig: Ihrer Sicherheit Zuliebe
C. Anhang (für USA und Kanada) WICHTIG: Ihrer Sicherheit zuliebe Für den sicheren Betrieb muss der Drucker mit dem mitgelieferten 3-adrigen Kabel an eine geerdete Steck- dose angeschlossen werden. Jegliche mit diesem Drucker verwendeten Verlängerungskabel müssen ebenfalls ordnungsgemäß geerdet und mit den landesüblichen Steckern versehen sein. Fehlerhafte Verlängerungskabel können zu Personen- und Geräteschäden führen.
Seite 139 BRAdmin Light ............42 Kein Papier ..............48 BRAdmin Professional ..........42 Koronadraht ..........66 Broschürendruck ............23 Brother kontaktieren (USA/Kanada) ....125 Brother-Niederlassungen (Europa und andere Länder) LED-Anzeigen ............45 BR-Script 3 ..............99 Lieferumfang ............... 1 BR-Script 3 Modus ............ 43 Linux .................
Seite 140 D. Stichwortverzeichnis Wenig Toner .............. 47 Registerkarte Erweitert ..........27 Registerkarte Grundeinstellungen ......26 Zeichensätze ............109 Registerkarte Support ..........33 Zu viele Daten für den Speicher ........ 48 Registerkarte Zubehör ..........32 Zu viele Kass ............. 48 Reinigung ..............73 Remote Printer Console (RPC) ......
