iAXE393 USB-GUITAR
Auf Grund der beiden Anschlüsse vom herkömmlichen Gitarrenausgang und des zusätzlichen USB-Ausgangs stehen dir somit
mehrere Anwendungsfelder zur Verfügung. Über die bekannte 6,3-mm-Klinkenbuchse kannst Du deine neue iAXE393 wie gewohnt
an einen Gitarrenverstärker anschließen. Über die integrierte USB-Schnittstelle verwandelst Du deinen Computer in ein ultimatives
Aufnahmestudio.
Ob das Proben im Studio oder zu Hause, so bleiben die dabei verwendeten Audioverbindungen doch immer die gleichen:

5.1 Verkabelung

Um die USB-Gitarre iAXE393 mit einem Gitarren-Verstärker zu
verbinden, benötigst Du ein handelsübliches Klinkenkabel.

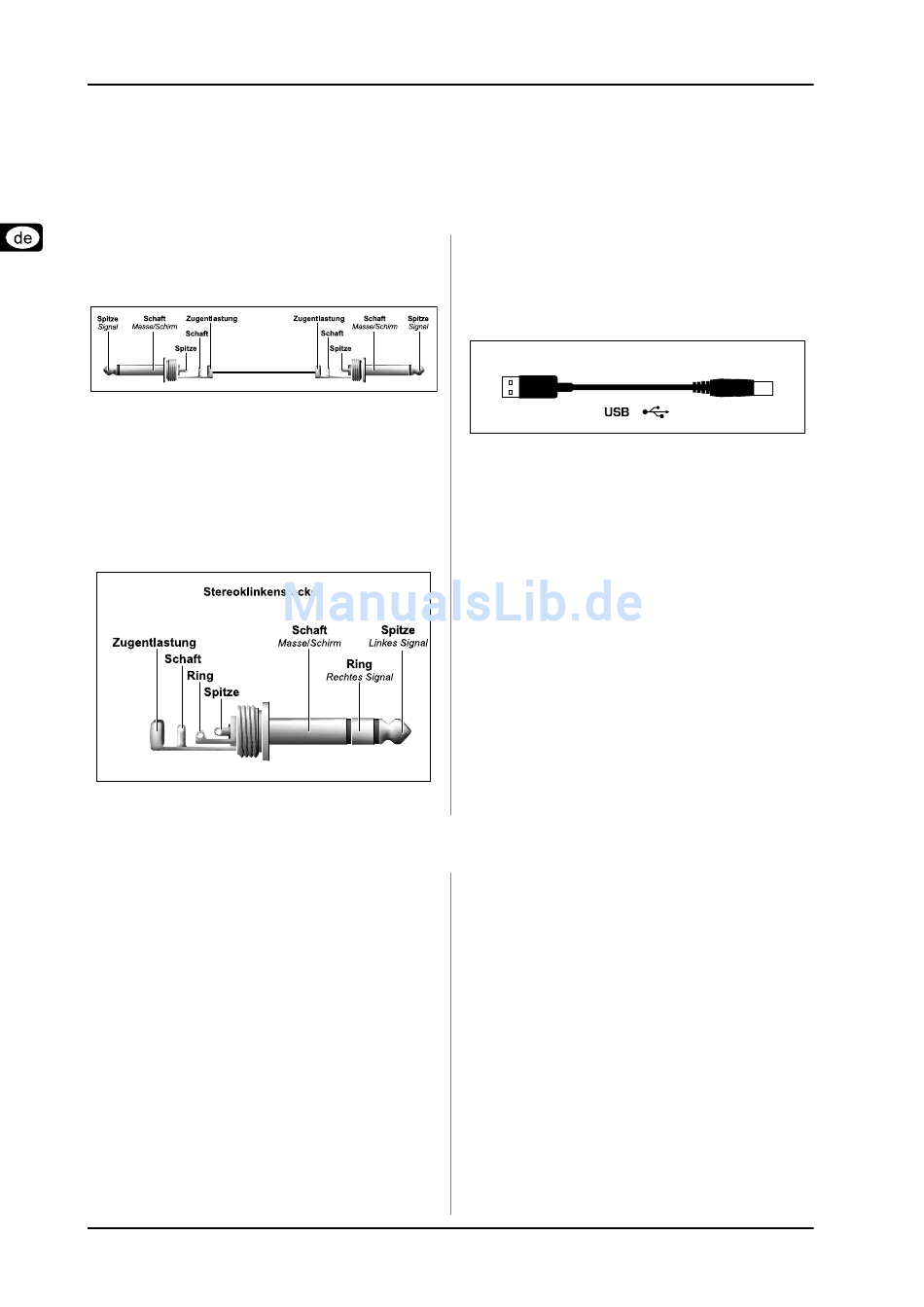

Abb. 5.1: Unsymmetrisches Klinkenkabel mit
Monoklinkensteckern
5.2 Kopfhöreranschluss
Die iAXE393 verfügt über einen Kopfhöreranschluss. Hier kannst
Du jeden handelsüblichen Stereokopfhörer mit 6,3-mm-Stereo-
klinkenstecker anschließen. Für 3,5-mm-Klinkenanschlüsse
benötigst Du einen geeigneten Adapter. Die notwendige
Steckerbelegung kannst Du der folgenden Abbildung entneh-
men.
Abb. 5.2: 6,3-mm-Stereoklinkenstecker
GUITAR OUT
Anschluss 6,3-mm-Monoklinke, unsymmetrisch
PHONES OUT
Anschluss 6,3-mm-Stereoklinke, unsymmetrisch
ca. 50 Ω
Ausgangsimpedanz
4,5 dBu, 2 x 8,5 mW @ 32 Ω
Max. Ausgangspegel
USB 1.1
Anschluss Typ A
DIGITALE VERARBEITUNG
Wandler 16-bit Wandler
Abtastrate 32 / 44,1 / 48 kHz
STROMVERSORGUNG
USB-Anschluss 5 V=, 100 mA max.
ABMESSUNGEN/GEWICHT
Abmessungen
(H x B x T) ca. 990 mm x 330 mm x 60 mm
Gewicht ca. 3,00 kg
10

5 AUDIOVERBINDUNGEN

Die iAXE393 verfügt über einen USB-Anschluss für alle
USB-tauglichen Endgeräte, zum Beispiel ein Notebook oder
einen MP3-Player. Hier kannst Du jedes handelsübliche USB-
Kabel anschließen.

6 TECHNISCHE DATEN

SYSTEMVORAUSSETZUNG SOFTWARE (PC / MAC)
Betriebssystem
Prozessor min.
RAM
SOFTWARE
Applikation
Treiber (Windows)
Treiber (Mac OS X)
Die Fa. BEHRINGER ist stets bemüht, den höchsten Qualitätsstandard zu sichern. Erforderliche
Modifikationen werden ohne vorherige Ankündigung vorgenommen. Technische Daten und
Erscheinungsbild des Geräts können daher von den genannten Angaben oder Abbildungen
abweichen.
6 TECHNISCHE DATEN

5.3 USB-Kabel

Abb. 5.3: USB-Steckerkabel
Win XP Mac OS X v10.3.x
Pentium 700 MHz G4 733 MHz
nicht
Athlon XP 1.33 GHz binary Intel-Mac
256 MB 512 MB
siehe "Feature Liste" im Kapitel 3.1
Hochleistungstreiber
"BEHRINGER USB AUDIO"
für Win 98(SE) / ME / 2000 / XP
Core Audio
