Arbeitsvorbereitung

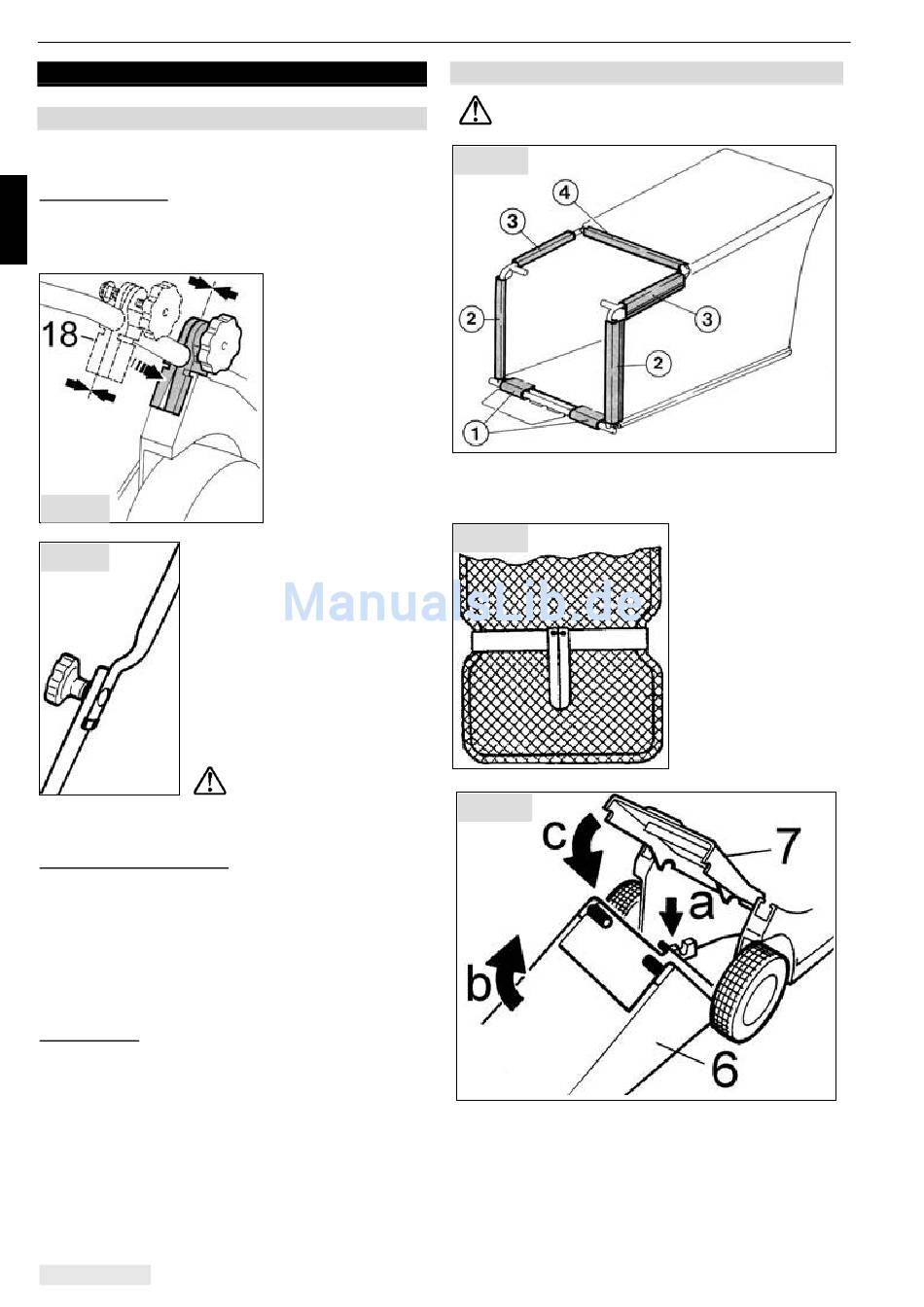

7. Arbeitsvorbereitung
7.1 Zusammenbau
Mit nur wenigen Handgriffen ist Ihr Rasenmäher
betriebsbereit.
Holm befestigen:
Das Holm-Unterteil wird beidseitig über die Holm-
Lagerbolzen (8) und eine Klemmeinrichtung(18) im
Rasenmähergehäuse befestigt.
Fig. 2a
Setzen Sie das Holmoberteil
Fig. 2b
auf die Holmunterteile und
befestigen es beidseitig mit
den Flachrundschrauben
M8x45 und den Scheiben 8,4
mm Ø, indem Sie die
Sterngriffe M8 an der Holm-
Innenseite festziehen.
Sichern Sie beide
Bowdenzüge am Holm mit den
Bowdenzugführungen.
nicht eingeklemmt, bzw. durch den Transport an
keiner Stelle beschädigt sind.
Startergriff in Seilführung
Lösen Sie die Motorbremse, indem Sie den
Bremsbügel zum Holm drücken. Bringen Sie den
Startergriff in die am Holm-Oberteil vorgesehene
Seilführung (4).
Hinweis: Beim Auf- und Zusammenklappen des
Holms ist besonders auf knickfreien Verlauf der
Bowdenzüge zu achten.
Holmklappen
Beim Zusammenklappen des Holms:
• Starterseil aus der Seilführung (4) aushängen,
• beide Klemmeinrichtungen über dem Sterngriff
lösen und aus dem Rasenmäher-Gehäuse
herausnehmen.
• Holm-Unterteil nach hinten in die frei
gewordenen Aussparungen im Gehäuse legen,
• Holmverschraubung (15) lösen und
• Holm-Oberteil nach vorn klappen.
DEUTSCH 10
Dazu müssen Sie
den Sterngriff M8
lösen und das
Klemmstück links
und rechts bündig
im Rasenmäher-
gehäuse einsetzen.
Danach Sterngriffe
beidseitig
festziehen.
Vergewissern Sie sich,
dass die Bowdenzüge
7.2 Grasfangeinrichtung
An- und Abbau der Grasfangeinrichtung nur
bei stillstehendem Motor!
Fig. 3a
Ziehen Sie den Grasfangsack über den Rahmen
und rasten Sie die Kunststofflaschen in der
Reihenfolge 1 - 2 - 3 - 4 am Rahmen ein.
Fig. 3b
Fig. 4
Zum Anbau der Grasfangeinrichtung (6)
Auswurfschutzklappe (7) anheben, Grasfangsack-
Rahmen in untere Führung am Mähergehäuse
einhängen (a) und nach oben kippen(b), bis
Grasfangeinrichtung in Auswurfschutzklappe (7)
einrastet (c).
Drücken Sie den
Grasfangsack-
Rahmen so weit
zusammen, dass der
Tragebügel auf der
gegenüberliegenden
Seite einrastet.
