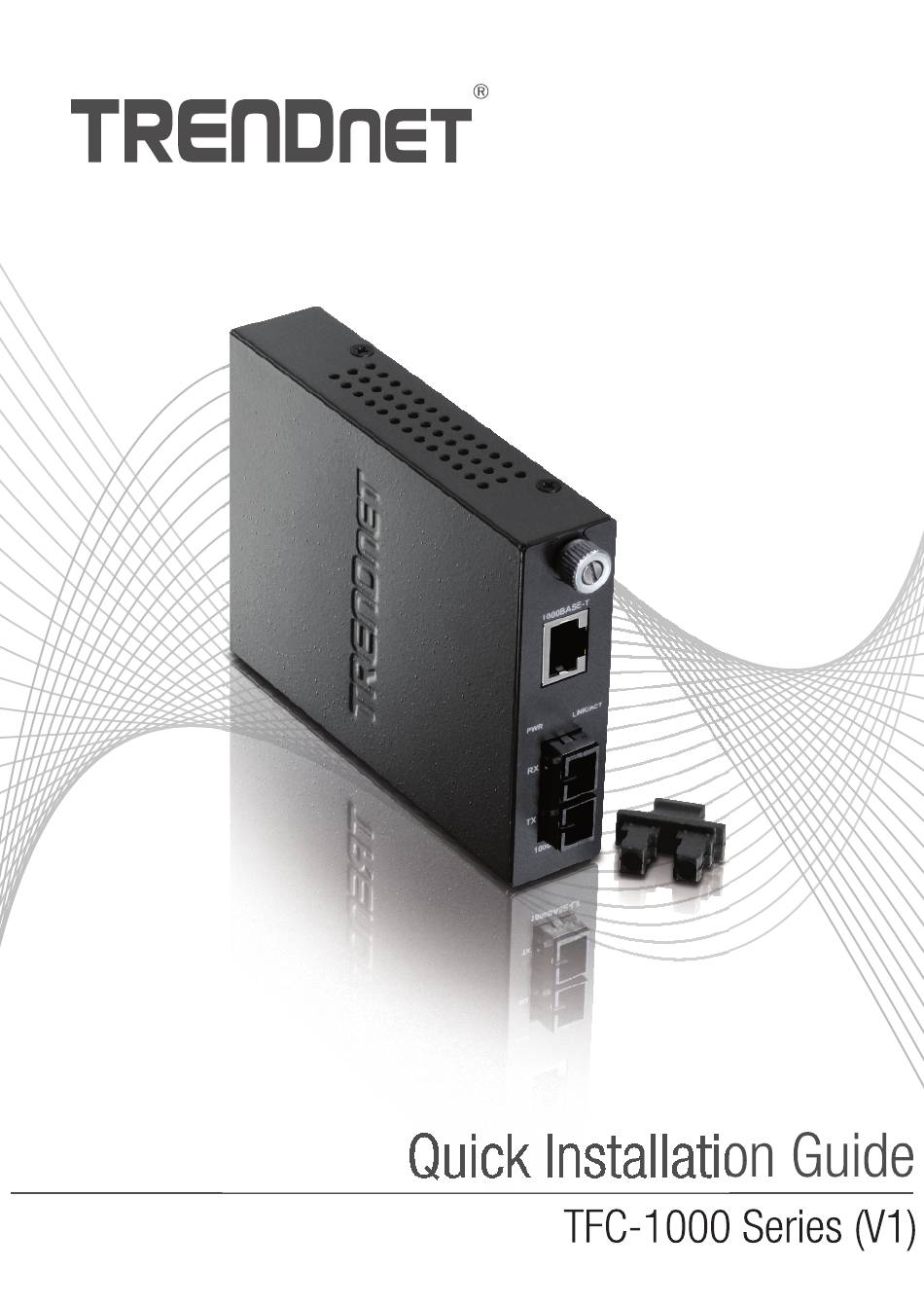

Quick Installation Guide
TFC-I OOO Series(VI)
loading

Verwandte Anleitungen für TRENDnet TFC-1000 Serie

Inhaltszusammenfassung für TRENDnet TFC-1000 Serie

  • Seite 1 Quick Installation Guide TFC-I OOO Series(VI)
  • Seite 2 Table of Contents Deutsch I. Bevor Sie anfangen 2. Installation der Hardware 3. LEDs und DIP-Schalter...

  • Seite 3: Bevor Sie Anfangen

    1. Bevor Sie anfangen Packungsinhalt • Glasfaserkonverters • Kurzanleitungzur Installation • Netzteil Mindestanforderungen • Ausreichendkühleund trockene Umgebung • Abwesenheitvon starken Quellenelektromagnetischer Felder (wie Motoren),Vibrationen,Staub und direkterSonneneinstrahlung • TFC-1600-Gehäuse (optional)Oderfeste, ebene Oberfläche,die das Gewichtdes Konverterstragen kann • 1000MbpsGigabitEthernetSwitch • Multi- Oder Einzelmodus-Glasfaserkabel •...
  • Seite 4 2. Verbinden Sie den Glasfaserkonverter mit einem Glasfaserkabel. 3. Verbinden Sie das Netzteil mit der Buchse auf der Rückseite des Konverters. Hinweis: 1. BeiTFC- IOOOMSC / S20/S501S70müssendie Sende-(TX)undEmpfangs-(RX) Kabelan derentgegengesetzten Glasfaserverbindung vertauscht w erden. 2. Kabel a. Multimodus-Glasfaserkabel: TFC-IOOOMSC, T FC-IOOOMGB/TFC-IOOOMGA mit Modul TEG-MGBSX b.
  • Seite 5 Installation der Glasfaserkonverter in einem Gehäuse 1. SchraubenSie die Abdeckungdes entsprechendenGehäuseteilsab. 2. Lösen Sie die Schraube und nehmen Sie den Glasfaserkonverter aus dem Metallgehäuse 3. SchiebenSie den Medienkonverterin einen freienSteckplatzundziehen Sie die Schraube wieder an. Ihre Installation ist beendet!

  • Seite 6: Leds Und Dip-Schalter

    3. LEDs und DIP-Schalter LEDs Farbe Sequenz Funktion Geräteingeschaltet Grün leuchtet (Stromver- Gerätausgeschaltet sorgung) LINK/ACT Grün leuchtet 2000 MBib's(vollduplex)verbunden (pro Port) Grin Blinking 2000 MBit/s (Vollduplex) Datenübertragung/-empfang (proPort) Die Verbindungist unterbrochen DIP-Schalter Schalter Vorgang Funktion TX Forced Mode(ErzwungenerModus) TX Auto-Negotiation LLR Enable (Aktivieren) LLR Disable(Deaktiweren) Hinweis:...
  • Seite 7 Retailerfor recyclingadvice. Technical Support Product Warranty Registration If you have any questions regarding the product Pleasetake a moment to register your installation,please contact our TechnicalSupport. product online. Goto TRENDnet's website at Toll free US/Canada: 1-866-845-3673 www.trendnetcom/register Regionalphonenumbers available at www.trendnet.com/support TRENDnet...
