TRENDnet TFC-110MSC Anleitung Zur Schnellinstallation
Vorschau ausblenden
Andere Handbücher für TFC-110MSC:
- Kurzanleitung (12 Seiten) ,
- Schnellstartanleitung (9 Seiten) ,
- Anleitung (12 Seiten)
Quicklinks
Verwandte Anleitungen für TRENDnet TFC-110MSC
Inhaltszusammenfassung für TRENDnet TFC-110MSC

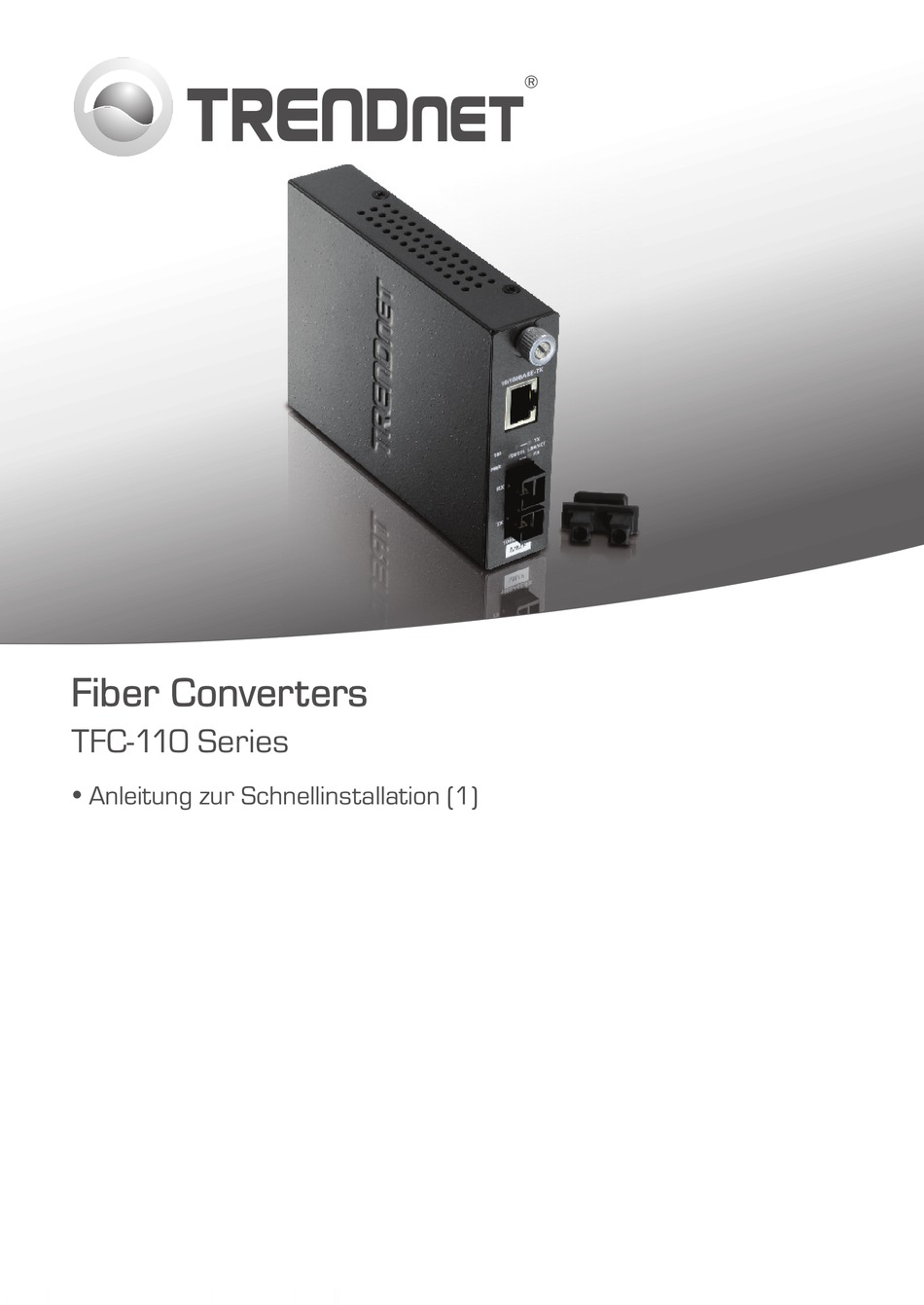

- Seite 1 Fiber Converters TFC-110 Series Ÿ Anleitung zur Schnellinstallation (1)
- Seite 2 1. Bevor Sie anfangen Packungsinhalt Ÿ Glasfaserkonverter Ÿ Mehrsprachige Installationsanleitung Ÿ Netzteil Wenn keiner der oben genannten Inhalte fehlen, wenden Sie sich an Ihren Fachhändler. Mindestanforderungen Ÿ Ausreichend kühle und trockene Umgebung Ÿ Abwesenheit von starken Quellen elektromagnetischer Felder (wie Motoren) Ÿ...
- Seite 3 Multimodus-Glasfaseranschluss (z.B. TEG-424WS mit Glasfasermodulen) verbunden wird, lässt sich die Reichweite des Netzwerks über Einzelmodus- Glasfaserkabel bis zu 15 km erweitern. 3. Kabel: a. Multimodus-Glasfaserkabel: TFC-110MSC, TFC-110MST, TFC-110MM. b. Einzelmodus-Glasfaserkabel: TFC-110S15, TFC-110S30, TFC-110S60, TFC-110S100, TFC-110S15i, TFC-110S30i, TFC-110S60i. c. Einzelsträngiges Glasfaserkabel für: TFC-110S20D3, TFC-110S20D5,...
- Seite 4 Installation eines Glasfaserkonverters mit einem Chassis 1. Schrauben Sie die Abdeckung des entsprechenden Gehäuseteils ab. 2. Lösen Sie die Schraube und nehmen Sie den Glasfaserkonverter aus dem Metallgehäuse. 3. Schieben Sie den Glasfaser Konverter in einen freien Steckplatz und ziehen Sie die Schraube wieder an.
- Seite 5 3. LEDs and DIP switches LEDs Color Sequence Function TFC-110MM/ TFC-110S15i/ TFC-15MS100 MST/MSC/ 30i/60i 110S15/S30/ S60/S100/ 20D3/20D5/ 40D3/40D5 Green Solid Device powered On (Power) Device powered Off 100M Green Solid 100/200Mbps (Half/Full Duplex) Connection 10/20Mbps (Half/Full Duplex) Connection FDX/ Green Solid Connection on TX end in full duplex mode...
- Seite 6 LEDs (continued) Color Sequence Function TFC-110MM/ TFC-110S15i/ TFC-15MS100 MST/MSC/ 30i/60i 110S15/S30/ S60/S100/ 20D3/20D5/ 40D3/40D5 Action LINK/ Solid 100/200Mbps (Half/Full Duplex) Connection (FX) Blinking Green 100/200Mbps (Half/Full Duplex) Data Transmitting/ Receiving The link is disconnected LINK/ Green Solid 100/200Mbps (Half/Full Duplex) Connection Green Blinking...
- Seite 7 DIP Switches Switch Action Function TFC-110MM/MST/MSC/ TFC-110S15i/30i/60i 110S15/S30/S60/S100/ 20D3/20D5/40D3/40D5 FX Half-Duplex FX Half-Duplex FX Full-Duplex FX Full-Duplex TX Forced Mode TX Auto-Negotiation TX 10M TX 100M TX Half-Duplex TX Full Duplex LLR Enable LLR Disable LLCF Enable LLCF Disable Note: 1.
-
Seite 8: Technical Specifications
Power Budget Model Number Media Connectors Wavelength Power Distance Optical Output Optical Input Power (dBm) Power (dBm) Min. Max. Min. Max. Budget (Sensitivity) TFC-110MSC RJ-45/SC 1310nm -23.5 2 km (Duplex) TFC-110MST RJ-45/ST 1310nm -23.5 2 km (Duplex) 1300nm -23.5 2 km... -
Seite 9: Troubleshooting
3. What is the maximum distance that is supported by the fiber converter? Please reference section 4 for distance information. If you still encounter problems or have any questions regarding the Fiber converters please contact TRENDnet's Technical Support Department. -
Seite 10: Limited Warranty
If a product does not operate as warranted during the applicable warranty period, TRENDnet shall reserve the right, at its expense, to repair or replace the defective product or part and deliver an equivalent product or part to the customer. The repair/replacement unit's warranty continues from the original date of purchase. - Seite 11 Lesser General Public License ("LGPL"). Go to http://www.trendnet.com/gpl or http://www.trendnet.com Download section and look for the desired TRENDnet product to access to the GPL Code or LGPL Code. These codes are distributed WITHOUT WARRANTY and are subject to the copyrights of the developers.
- Seite 12 This Class-A digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe-A est conforme à la norme NMB-003 du Canada. TRENDnet 20675 Manhattan Place Torrance, CA 90501. USA Copyright ©2011. All Rights Reserved. TRENDnet. Version 07.22.2011...
