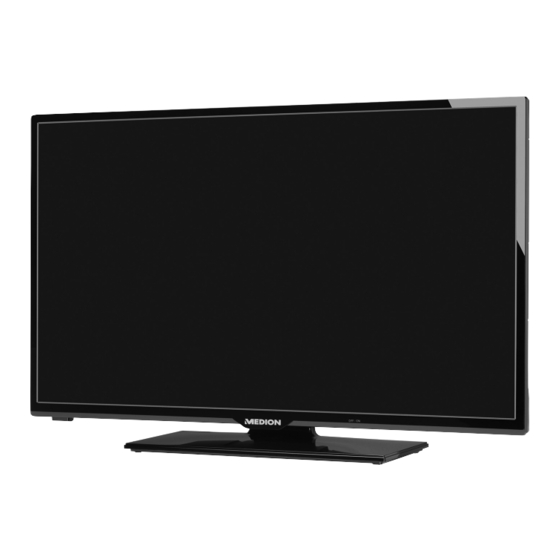

- Seite 1 Bedienungsanleitung 101,6 cm/40“ Smart-TV mit LED-Backlight Technologie ® ® MEDION LIFE P16074 (MD 30870)
-
Seite 2: Inhaltsverzeichnis
10. Medienportal ........................40 10.1. Mediathek ....................................... 41 11. HbbTV-System ........................42 12. Internet ..........................42 13. MEDION® Life Remote App ....................42 14. Problembehebung ........................ 43 14.1. Benötigen Sie weitere Unterstützung? ............................44 14.2. Pixelfehler bei LCD-TVs..................................44 14.3. Reinigung ........................................ 45... - Seite 3 16. Technische Daten/Produktdatenblatt .................. 46 17. Impressum ..........................49 18. Index ............................. 50...
-
Seite 4: Hinweise Zu Dieser Anleitung
1. Hinweise zu dieser Anleitung Lesen Sie unbedingt diese Anleitung aufmerksam durch und befolgen Sie alle aufge führten Hinweise. So ge- währleisten Sie einen zuverlässigen Betrieb und eine lange Lebenserwartung Ihres LCD-TVs. Halten Sie diese Anleitung stets griffbereit in der Nähe Ihres LCD-TVs. Bewahren Sie die Bedienungsanleitung gut auf, um sie bei einer Veräußerung des LCD-TVs dem neuen Besitzer weitergeben zu können. -
Seite 5: Full Hd
1.3. Full HD Ihr LCD-TV ist mit dem Merkmal „Full HD“ ausgestattet. Das bedeutet, dass er grundsätzlich hochauflösende Fernsehprogramme (HDTV) wiedergeben kann. Voraussetzung ist, dass ein HDTV-Signal vorliegt. 1.4. Lieferumfang Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. -
Seite 6: Sicherheitshinweise
2. Sicherheitshinweise 2.1. Betriebssicherheit • Das Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit einge- schränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. -
Seite 7: Reparatur
• Betreiben Sie Ihr Gerät nicht im Freien, da äußere Einflüsse wie Regen, Schnee etc. das Gerät beschädigen könnten. • Das Gerät darf nicht Tropf- oder Spritzwasser ausgesetzt werden. Stellen Sie keine mit Flüssigkeit gefüllten Gefäße (Vasen oder ähnliches) auf das Gerät. Das Gefäß kann umkip- pen und die Flüssigkeit kann die elektrische Sicherheit beeinträchtigen. -
Seite 8: Sicherheit Beim Anschließen
2.5. Sicherheit beim Anschließen 2.5.1. Stromversorgung • Auch bei ausgeschaltetem Netzschalter sind Teile des Gerätes unter Spannung. Um die Stromversorgung zu Ihrem LCD-TV zu unterbrechen oder das Gerät gänzlich von Span- nung frei zu schalten, trennen Sie das Gerät vollständig vom Netz. WARNUNG! Öffnen Sie nicht das Gehäuse des Geräts. -
Seite 9: Hinweise Zur Konformität
• Entfernen Sie die Batterien aus Ihrem Gerät, wenn dieses über einen längeren Zeitraum nicht benutzt wird. • Ersetzen Sie alle verbrauchten Batterien in einem Gerät gleichzeitig mit neuen Batterien des gleichen Typs. • Isolieren Sie die Kontakte der Batterien mit einem Klebestreifen, wenn Sie Batterien la- gern oder entsorgen wollen. -
Seite 10: Geräteübersicht
3. Geräteübersicht 3.1. Vorderseite OFF/ON Bildschirm Netzschalter Infrarot-Sensor: Empfangsfeld für die Infrarot-Signale der Fernbedienung. Betriebsanzeige: leuchtet blau auf, wenn sich das Gerät im Standby-Modus befindet. -
Seite 11: Rückseite Und Rechte Seite
3.2. Rückseite und rechte Seite 5Vdc Max.500mA 5Vdc Max.500mA SPDIF Coax. OUT SCART COMMON INTERFACE (CI+): Einschubfach zur Nutzung von Pay-TV-Karten USB (5V , 500 mA max.): USB-Anschluss für Medienwiedergabe SIDE AV: Audio/Video-Eingang (gelb): Zum Anschluss eines Geräts über AV-Adapter 3,5 mm Klinke >... -
Seite 12: Fernbedienung
3.3. Fernbedienung Leuchtanzeige zur Bestätigung eines Tastendrucks :Umschalten zwischen DVB-T und DVB-C Sendungen /Multifunktionstaste für Programmplatz oder Ein- gangsquelle : LCD-TV ein-/ausschalten (Standby-Modus ein-/ausschalten) G Z K V : Menü verlassen N C P I : Analog-TV: Stereo/Mono ; Digital-TV: Audiosprache auswählen (sofern verfügbar) U K \ G : Bildformat auswählen U N G G R : Sleep-Timer aktivieren/deaktivieren... - Seite 13 3 x drücken = schließen Richtungstaste : Im Menü nach oben Digital-TV: Infoleiste des aktuellen Programms auswählen, Videotext: die nächste Seite auswählen; Richtungstaste : Im Menü nach unten, Digital-TV: Infoleiste des aktuellen Programms auswählen, Videotext: die vorherige Seite auswählen; Richtungstaste ...
-
Seite 14: Inbetriebnahme
4. Inbetriebnahme ACHTUNG! Lesen Sie vor der Inbetriebnahme bitte unbedingt das Kapitel „Sicherheitshinweise“ 4.1. Auspacken • Wählen Sie vor dem Auspacken einen geeigneten Platz zum Aufstellen. • Öffnen Sie den Karton sehr vorsichtig, um eine mögliche Beschädigung des Gerätes zu verhindern. Dies kann pas- sieren, wenn zum Öffnen ein Messer mit einer langen Klinge verwendet wird. -
Seite 15: Antenne Anschließen
4.4. Antenne anschließen Ihr LCD-TV unterstützt unterschiedliche Antennensignale. An den Anschluss mit der Bezeichnung ANT. können Sie folgende Bildsignale einspeisen: • über Analog Kabel / eine Analoge Hausantenne, • über eine DVB-T Antenne oder • über einen DVB-C Anschluss (digitaler Kabelanschluss) ... -
Seite 16: Sendersuche Nach Dem Ersten Einschalten
4.7. Sendersuche nach dem e rsten Einschalten Wenn Sie Ihr Gerät zum ersten Mal einschalten, werden Sie durch die Erstinstallation geführt. Über die Richtungstasten können Sie im Menü First time installation nach oben oder unten springen und die gewünschte Welcome please select your language! English Sprache wählen. -
Seite 17: Bedienung
Bedienung 5.1. Programmauswahl Um ein Programm auszuwählen, drücken Sie entweder eine der Tasten P +/- an der Fernbedienung, P/CH +/-" am Gerät oder wählen Sie das Programm über eine Zifferntaste direkt an. Für eine zwei- oder dreistellige Nummer drücken Sie die Zifferntasten in entsprechender Reihenfolge. ... -
Seite 18: Infos Anzeigen Lassen
Diese Einstellung der Bildformate können Sie auch im Menü BILD> ERWEITERTE BILDEINSTELLUNGEN > BILDFORMAT ändern. HINWEIS! Sie können den Bildschirminhalt nach oben oder unten verschieben, indem Sie die Tasten / drücken, während als Bildformat 14:9 ZOOM, KINO oder UNTERTITEL ausgewählt ist. HINWEIS! Bitte beachten Sie, dass je nach eingestellter Bildquelle nicht alle Bildformate zur Verfügung stehen. -
Seite 19: Videotext
6. Videotext Videotext ist ein kostenloser Service, der von den meisten Fernsehstationen ausgestrahlt wird und aktuelle Informatio- nen bezüglich Nachrichten, Wetter, Fernsehprogrammen, Aktienkursen, Untertiteln und anderen Themen bietet. Ihr TV- Gerät bietet viele nützliche Funktionen für die Bedienung des Videotexts sowie Multipage-Text, Unterseitenspeiche- rung oder schnelle Navigation. -
Seite 20: Geräte Anschließen
7. Geräte anschließen 7.1. Kopfhörer anschließen Den Kopfhörer schließen Sie an die Kopfhörerbuchse ( ) an. Die Lautstärke des Kopfhörers kann im Menü TON, Un- termenü KOPFHÖRERLAUTSTÄRKE eingestellt werden. Um die Lautsprecher des Geräts bei Verwendung eines oder regeln Sie die Lautstärke im Menü TON, Untermenü Kopfhörers stummzuschalten, drücken Sie die Taste LAUTSTÄRKE herunter. -
Seite 21: Videorekorder Anschließen
Verbinden Sie ein Video-Cinch-Kabel (gelber Stecker) mit dem AV-Adapter und dem Video-Ausgang des externen Geräts. HINWEIS! Verwenden Sie ausschließlich den mitgelieferten AV-Adapter. 7.4. Videorekorder anschließen Verbinden Sie ein Antennenkabel mit der Antennenbuchse des LCD-TVs und dem Antennen-Ausgang des Videore- korders. -
Seite 22: Dvd-/Videorekorder Und Sat-Receiver Anschließen
7.7. DVD-/Videorekorder und SAT-Receiver anschließen Wenn Sie gleichzeitig einen DVD- oder Videorekorder und einen SAT-Receiver anschließen möchten, können Sie folgen- de Anschlussart verwenden: Schließen Sie den Receiver wie oben beschrieben an. Verbinden Sie nun den Receiver mit einem SCART-Kabel am SCART-Ausgang des DVD-Rekorders und den entspre- chenden SCART-Eingang des Receivers. -
Seite 23: Netzwerk Anschließen
7.11. Netzwerk anschließen Über einen Router / Switch / Hub anschließen Schließen Sie über ein geeignetes Kabel Ihren PC an einen der LAN-Ansc hlüsse des Router / Switch / Hub (z.B. LAN) HINWEIS! Um die DLNA Funktion nutzen zu können, muss sich die andere Hardware im selben Netzwerk befinden. ... -
Seite 24: Menüsystem Im Detail
8.2. Menüsystem im Detail Bildeinstellungen Modus Natürlich - Kontrast - Helligkeit - Schärfe - Farbe Energiesparmodus Hintergrundbeleuchtung Auto Rauschunterdrückung Mittel Erweiterte Einstellungen Zurücksetzen Navigieren Wert ändern Zurück RETURN MENU Verlassen Menüpunkt Einstellungen MODUS Bildmodus wählen: NATÜRLICH, KINO, SPIELE, SPORT, DYNAMISCH. Diese Funktion entspricht der Taste R T G U G V . -
Seite 25: Erweiterte Einstellungen
Menüpunkt Einstellungen ERWEITERTE Erweiterte Einstellung EINSTELLUNGEN Erweiterte Bildeinstellungen Dynamischer Kontrast Mittel Farbtemperatur Normal Bildformat Auto Film-Modus Hautton Farbdeckung RGB-Verstärkung HDMI True Black Navigieren Wert ändern Zurück RETURN MENU Verlassen DYNAMISCHER Dynamischen Kontrast einstellen: NIEDRIG, MITTEL, KONTRAST HOCH, AUS. FARBTEMPERA- Farbton wählen: NORMAL, WARM, KALT. BILDFORMAT Stellen Sie hier das Bildformat ein. -
Seite 26: Menü Bild Im Vga/Pc M Odus
8.2.1. Menü Bild im VGA/PC M odus Bildeinstellungen Kontrast Helligkeit Farbe Energiesparmodus Deaktiviert Hintergrundbeleuchtung Auto Erweiterte Einstellungen PC Lage Zurücksetzen Navigieren Wert ändern Zurück RETURN MENU Verlassen Menüpunkt Einstellungen KONTRAST Kontrast verringern bzw. erhöhen (Skala 0 - 63) HELLIGKEIT Helligkeit verringern bzw. erhöhen (Skala 0 - 63) FARBE Farbstärke verringern bzw. - Seite 27 Menüpunkt Einstellungen PC LAGE AUTO-POSITION Wenn das Bild verschoben sein sollte, können Sie den Eintrag AUTO-POSITION anwählen und OK" drücken, um es wieder in die Mitte zu rücken. Diese Funktion sollte mit einem Vollbild vorgenommen werden, damit die Einstellungen stimmen. BILDLAGE Hier können Sie die horizontale Lage des Bildes mit ...
- Seite 28 8.2.2. Menü Ton Toneinstellungen Lautstärke Equalizer Benutzer Balance Kopfhörerlautstärke Klang-Modus Stereo Lautstärkeanpassung Kopfhörerausgang/ Line-Out Kopfhörerausgang Dynamischer Bass Raumklang / Surround Sound Digital-Ausgang Navigieren Wert ändern Zurück Verlassen RETURN MENU Menüpunkt Einstellungen LAUTSTÄRKE Grundeinstellung der Lautstärke beim Einschalten (Skala 0 - 63). Wählen Sie eine moderate Grundlautstärke.
-
Seite 29: Menü Einstellungen
8.2.3. Menü Einstellungen Einstellungen CI Modul Sprache Kindersicherung Timer Datum/Zeit Quellen Netzwerk-Einstellungen Weitere Einstellungen Menüpunkt Einstellungen CI MODUL Wenn Sie kostenpflichtige Kanäle anschauen möchten, müssen Sie sich zuvor bei einem ent- sprechenden Anbieter anmelden. Nach der Anmeldung erhalten Sie von Ihrem Anbieter ein Conditional Access Module (CA-Modul) und eine spezielle Karte. - Seite 30 Menüpunkt Einstellungen SPRACHE In dem Menü SPRACHEINSTELLUN- GEN werden alle Spracheinstellungen einge- Spracheinstellungen stellt und angezeigt. Deutsch Systemsprache Bevorzugt Audio Deutsch Untertitel Deutsch Teletext West Programmführer Deutsch Aktuell Audio Deutsch Untertitel Keine Navigieren Menüsprache einstellen MENU Verlassen SYSTEM- Hier wählen Sie die Sprache des OSD-Menüs, d. h. für die Einblendungen auf SPRACHE dem Bildschirm.
-
Seite 31: Menüsperre
Menüpunkt Einstellungen KINDERSI- Wenn Sie diesen Punkt mit Q M bestä- CHERUNG Kindersicherungseinstellungen tigen, öffnet sich ein Dialogfenster. Es Menüsperre wird das Passwort (bzw. der Sperrschlüs- Jugendschutz-Sperre sel) abgefragt. Verwenden Sie das Mas- Kindersicherung PIN einstellen **** ter-Passwort „4725“ oder das bei der Er- Navigieren Wert ändern stinstallation vergebene Passwort. - Seite 32 Menüpunkt Einstellungen TIMER Über den AUSSCHALT-TIMER können Sie das Gerät so programmieren, dass es sich selbst- ständig ausschaltet. Sie können die Zeit in 30-Minuten-Schritten einstellen (maximal 2 Stunden). Sofort nach der Einstellung beginnt die Sleep-Timer-Zeit. Wählen Sie AUS, um die Funktion zu beenden.
-
Seite 33: Netzwerkeinstellungen
Menüpunkt Einstellungen DATUM/ZEIT Hier können Sie die Zeiteinstellungen ändern. DATUM / ZEIT: Anzeige des eingestellten Datums und der eingestellten Zeit. Diese Einträge können nicht geändert werden. ZEITEINSTELLUNGEN: Wenn Sie den Eintrag von AUTO auf MANUELL ändern, kön- nen Sie im folgenden Eintrag die gewählte Zeitzone jeweils um volle Stunden vor oder zurück stellen. -
Seite 34: Softwareaktualisierung
Menüpunkt Einstellungen SOFT- Hier können Sie nach der neuesten Software für den DTV-Receiver su- WAREAKTUA- chen und diese aktualisieren. LISIERUNG Das Update dauert ca. 30 Minuten. Unterbrechen Sie den Vorgang nicht. Der Suchfortschritt wird angezeigt. SOFTWARE- Versionsanzeige. VERSION FÜR SCHWER- Wenn der Sender spezielle Audiosignale für Hörgeschädigte überträgt, HÖRIGE können Sie die Einstellung auf EIN stellen, um diese Signale zu empfan-... -
Seite 35: Menü Installation
8.2.4. Menü Installation Installation Automatischer Sendersuchlauf Manueller Sendersuchlauf Netzwerksuchlauf Analoge Feinabstimmung Erste Installation Menüpunkt Einstellung AUTOMATISCHER Die Funktion Automatische Sendersuche hilft Ihnen, die Sender des TV-Geräts neu zu SENDERSUCHLAUF suchen und neue Sender zu speichern. Es stehen Ihnen unterschiedliche Suchoptionen zur Verfügung. Wenn Sie die Suchoption ausgewählt haben, drücken Sie Q M ."... -
Seite 36: Menü Programmliste
8.2.5. Menü Programmliste Programmliste Kanalliste bearbeiten Favoriten Aktive Kanalliste Die Programmliste ist der Ort, an dem Sie Ihre Kanäle verwalten. In diesem Menü stehen Ihnen folgende Optionen zur Verfügung: • Kanalliste bearbeiten • Favoriten • Aktive Kanalliste Kanalliste bearbeiten Kanalliste bearbeiten 1. - Seite 37 Programme umbenennen Mit den Richtungstasten wählen Sie das Programm, das Sie umbenennen möchten. Wählen Sie mit den Richtungstasten die Funktion UMBENENNEN im Programmliste-Menü. Die Funktion NAMEN BEARBEITEN wird in der unteren Menüleiste neben dem Eintrag OK angezeigt. ...
- Seite 38 Favoriten Favoritenliste 1. Das Erste HD 2. ZDF HD 3. RTL Televisi 4. SAT.1 5. kabel eins 6. ProSieben 7. RTL2 8. VOX 9. SUPER RTL 10. SPORT1 Hinzufügen/Entfernen Verlassen Markieren/Markierung aufheben MENU Kanal auswählen Filter Alles markieren/Markierung aufheben Sie können verschiedene Programme als Favoriten festlegen; auf diese Weise können Sie beim Durchblättern der Kanä- le lediglich Ihre Lieblingsprogramme anzeigen lassen.
-
Seite 39: Menü Medienbrowser
8.2.6. Menü Medienbrowser Wenn Sie einen USB-Datenträger an den LCD-TV anschließen, können Sie Musikdateien, Bilder und Videos wiederge- ben. ACHTUNG! Hinweise zur USB Nutzung Unter Umständen sind bestimmte Arten von USB-Geräten (MP3-Player) mit diesem LCD-TV nicht kompatibel. Schließen Sie das USB-Gerät direkt an. Benutzen Sie kein separates Kabel, da Kompatibilitätspro- bleme entstehen können. -
Seite 40: Alle 3 - Zur Wiedergabe Aller Medientypen
HINWEIS! Wenn auf dem USB-Datenträger ein bestimmter Dateityp nicht vorhanden ist, wird ein entsprechender Hin- weis angezeigt. HINWEIS! Die Option (U YC R ) wird nur eingeblendet, wenn mehrere USB Anschlüsse und/oder Netzwerke zur Ver- fügung stehen. ALLE • - zur Wiedergabe aller Medientypen EINSTELLUNGEN - zur Einstellung des Medienbrowsers •... -
Seite 41: Epg - Programm-Guide
9. EPG - Programm-Guide Mit der Taste EPG öffnen Sie das „elektronische TV-Programm“. In der Tabelle sehen Sie die aktuelle sowie die nächste Sendung für die verfügbaren Sender. Wählen Sie mit e in Programm und blättern Sie mit durch das Programm. HINWEIS! Die angezeigten Programminformationen werden von den Sendeanstalten erstellt. -
Seite 42: Hinzufügen
ANMELDEN Rote Taste Hier können Sie sich als neuer Anwender registrieren. Alternativ hierzu [\ Q Q O ] können Sie die Internetseite medion.fxmconnect.com nutzen. FAVORIT Grüne Taste Betätigen Sie die grüne Taste, um die aktuell angewählte App zu Ihren HINZUFÜGEN [T G R G CV ] Favoriten hinzuzufügen. -
Seite 43: Hbbtv-System
Downloads vorgenommen werden. 13. MEDION® Life Remote App Die MEDION® Life Remote App bietet Ihnen den innovativen Weg, Ihren MEDION® Fernseher durch Ihr Smartphone über das Heimnetzwerk zu bedienen. Durch Eigenschaften Ihres Mobiltelefons wie Touch Screen und Bewegungssensor bietet die MEDION® Life Remote Ap- plikation komfortable, bequeme und verbesserte Möglichkeiten, Ihren MEDION®... -
Seite 44: Problembehebung
14. Problembehebung Fehlfunktionen können manchmal banale Ursachen haben, aber manchmal auch von defekten Komponenten ausge- hen. Wir möchten Ihnen hiermit einen Leitfaden an die Hand geben, um das Problem zu lösen. Wenn die hier aufge- führten Maßnahmen keinen Erfolg bringen, helfen wir Ihnen gerne weiter. Rufen Sie uns an! Fehler Maßnahmen Es erscheint kein Bild und es ist... -
Seite 45: Benötigen Sie Weitere Unterstützung
14.1. Benötigen Sie weitere Unterstützung? Wenn die Vorschläge in den vorangegangenen Abschnitten Ihr Problem nicht behoben haben, nehmen Sie bitte Kon- takt mit uns auf. Sie würden uns sehr helfen, wenn Sie uns folgende Informationen zur Verfügung stellen: • Welche externen Geräte sind angeschlossen? •... -
Seite 46: Reinigung
14.3. Reinigung Die Lebensdauer des LCD-TVs können Sie durch folgende Maßnahmen verlängern: WARNUNG! Ziehen Sie vor dem Reinigen immer den Netzstecker und alle Verbindungskabel. • Auf der Hochglanzpolierung befinden sich Schutzfolien, um das Fernsehgerät vor Kratzern zu schützen. Ziehen Sie die Folien ab, nachdem Sie das TV- Gerät korrekt aufgestellt haben. -
Seite 47: Technische Daten/Produktdatenblatt
16. Technische Daten/Produktdatenblatt LCD-TV Gerätebezeichnung P16074 (MD 30870) Nennspannung 220 - 240 V ~ 50 Hz Bildschirmgröße 101,6 cm/40” LCD; 16:9-Display Leistungsaufnahme max. 75 Watt Leistungsaufnahme Standby < 0,5 W Leistungsaufnahme im 0,01 W Aus-Zustand Ausgangsleistung Lautsprecher 2 x 8 Watt RMS Physikalische Auflösung 1920 x 1080 TV-System... - Seite 48 Laufwerke / Speichermedien Laufwerke USB, Common Interface (CI+) Slot Unterstützte Formate über USB Foto: JPG, JPEG, JPE, BMP, PNG Musik: MP3, WMA, WAV Film: MPEG 1/2/4, MKV, Xvid, MOV, MP4, DAT, VOB, H263, FLV Kapazitätsgrößen USB max. 1 TB Fernbedienung Übertragungsart Infrarot LED-Klasse...
- Seite 50 Diese Bedienungsanleitung ist urheberrechtlich geschützt. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Ge- nehmigung des Herstellers ist verboten Das Copyright liegt bei der Firma: Medion AG Am Zehnthof 77 45307 Essen Deutschland Die Anleitung kann über die Service Hotline nachbestellt werden und steht über das Serviceportal www.medionservice.de zum Download zur Verfügung.
- Seite 51 18. Index Passwort ................... 30, 36 Pixelfehler ..................44 Anschließen ..................7 Portal ....................40 Antenne ..................14 Problembehebung ..............43 Gerät mit HDMI ................ 21 Programmliste ................ 16, 35 Stromversorgung ..............14 Aufstellungsort................5, 8 Quelle wählen ................17 Automatische Abschaltung ............33 Raccordement Batterien ................7, 13, 45 Antenne ..................
- Seite 52 Hotline: 34-20 808 664 Fax: 34-20 808 665 Gebruikt u a.u.b. het contactformulier op onze website www.medion.com/be onder „service“ en „contact“. Bitte benutzen Sie das Kontaktformular unter www.medion.com/be unter „service“ und „contact“. Pour nous contacter, merci de vous diriger sur notre site internet www.medion.com/be, rubrique „service“...
